Kale (Malatya) depremi — Mw 5,9 · 16.10.2024

1 Giriş

Bu çalışma, 16.10.2024 tarihinde Kale (Malatya) çevresinde meydana gelen Mw 5,9 depremini ve onu çevreleyen sismisiteyi olay merkezli bir pencerede incelemektedir (Şekil 1). İnceleme, 24.586 olaylık birleşik çok kaynaklı deprem kataloğuna ve olayın Global CMT (GCMT) moment tensörü çözümüne dayanmaktadır; raporlanan her çözümleme önceden tanımlı veri yeterliliği, ölçek/geçerlilik, istatistiksel güç ve yöntemin kendi güvenilirlik beyanı ölçütlerinden geçirilmiştir. Amaç, olayın kaynak parametrelerini, dizi istatistiğini ve bölgesel bağlamını ölçülen büyüklüklerle betimlemektir.

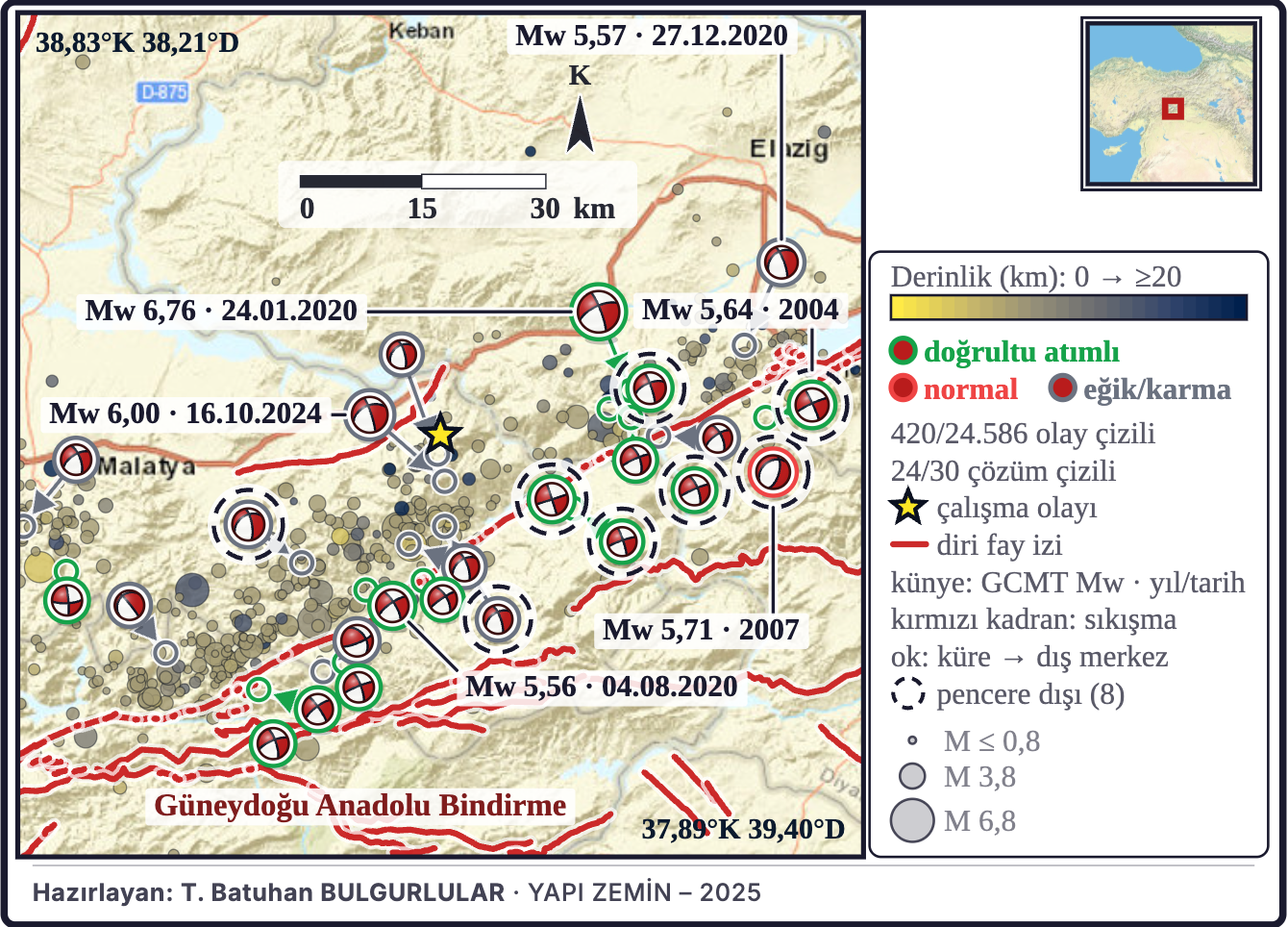

Şekil 1. Harita 24.586 olaylık katalogdan 420 olayı gösterir; odak mekanizmaları 30 çözümlük bölgesel mekanizma kümesindendir. Gerilme inversiyonu olay merkezli mekanizma popülasyonundandır (n = 54). Daire rengi odak derinliğini, çapı büyüklüğü verir; kadranlı küreler odak mekanizması çözümleridir ve kırmızı kadran sıkışmadır. Sarı yıldız çalışma olayı, kırmızı çizgiler diri fay izleridir. Mw sırasıyla en büyük 6 çözüm künyelidir (öbür 18 küre künyesizdir); künye çözümün Global CMT (GCMT) kataloğundaki moment büyüklüğünü (Mw) ve yılını (çalışma penceresi içindeki çözümlerde tarihini) verir; bu büyüklük gövdedeki katalog büyüklüğünden farklı olabilir. İnce çizgi künyeyi küresine, ok küreyi çözümün dış merkezine bağlar. Kesikli halkalı kürelerin tarihi çalışma penceresinin dışındadır (faylar: MTA TDFH-2026 [Elmacı vd., 2026]; mekanizmalar: bölgesel mekanizma kümesi; katalog: AFAD · ISC · EMSC · GFZ · USGS).

Olay künyesi ve temel parametreler Tablo 1'de, kurum çözümleri ve benimsenen hiposantr Tablo 2'de verilmiştir.

Tablo 1. Olay künyesi ve türetilmiş kaynak parametreleri

a) Büyüklük türü Mw: moment büyüklüğü; kurum hesap yöntemini bildirmemiştir.

Tablo 2. Kurum çözümleri ve benimsenen hiposantr

* benimsenen hiposantr (kurumun olay kimliği 640165). Benimseme sırası: olağan çözümler aktarılmış ve uzak ağ kayıtlarından önce gelir; sonra derinliği verilmiş çözüm ve Türkiye için ulusal ağları öne alan kurum sırası gözetilir. Birleşik kataloğun temsilci kaydı benimsenen hiposantrla aynıdır. Aktarılmış çözüm: ISC'nin başka bir kurumdan aktardığı çözüm (parantezde üreten kurum); uzak ağ çözümü: bölgesel ağın kendi hizmet bölgesi dışındaki çözümü; konumu USGS ile özdeş: enlem, boylam ve derinlik USGS çözümüyle birebir aynıdır (bağımsız konum çözümü sayılmaz). Kısaltma: GSI Geological Survey of Israel. Değerler kurumun bildirdiği ondalıkladır (“—”: alan kayıtta yok). “Arşive alınma”, raporun birleşik arşive alındığı andır (sorgu anı 16.10.2026 08:38 UTC); sonraki güncellemeler çizelgede yoktur.

2 Tektonik çerçeve

Çalışma alanı, Anadolu ve Arabistan levhaları arasındaki sol yönlü Doğu Anadolu Fay Zonu üzerindedir; fayın geometrisi, segmentasyonu ve sıçrama yapıları jeolojik haritalama ile tanımlanmış (Duman ve Emre, 2013), güncel sismotektoniği ve segment kayma hızları aletsel sismolojik ve jeodezik verilerle belgelenmiştir (Güvercin vd., 2022). 6 Şubat 2023 tarihinde bu zonda, dokuz saat arayla gerçekleşen Mw 7,8 Pazarcık ve Elbistan depremleri (ikincisi için Mw 7,7: GCMT ve Jia vd., 2023; Mw 7,6: Melgar vd., 2023) yüzlerce kilometrelik çok-segmentli kırılmalar üretmiştir; çiftin kırılma süreçleri ve karmaşık dinamiği sismik-jeodezik ters çözümlerle ayrıntılı biçimde çalışılmıştır (Melgar vd., 2023; Jia vd., 2023). Bölgenin aletsel dönem öncesi büyük depremleri ve dönemsel suskunluk davranışı tarihsel katalog çalışmalarında değerlendirilmiştir (Ambraseys, 1989).

Şekil 2a–2d: Koyu kadranlar sıkışma, açık kadranlar genişleme kadranlarıdır; T ekseni sıkışma kadranının, P ekseni genişleme kadranının ortasında yer alır (Şekil 2a). Deviatorik (GCMT) tensörün çift kuvvet payı %85'tir. Nokta kaynak (çift kuvvet) yaklaşımında iki düzlem dalga alanında özdeştir; büyük depremlerde sonlu fay çözümleri ve bağımsız geometri kanıtları (artçı uzanımı, oturtulan düzlem) düzlemi kısıtlar; gerilme kararsızlığı ise gerilme alanına dayanan ayrı türden bir ölçüttür. Ortalama büyüklük M 1,64, ortanca M 1,5'tir (tam katalog; Şekil 2b). Serimdeki en küçük olaylar tamlık eşiğinin altında kalır; bu olayların zaman içinde seyrekleşmesi yalnız gerçek bir sakinleşmeden değil, ağ duyarlılığındaki değişimden de kaynaklanabilir; bu nedenle serim, eşik üstü alt kümeyle kurulan istatistiklerin yerine geçmez. Omori–Utsu üsteli bu gözlem süresinde çekinceyle verilmiştir; p ve c değerleri bu çalışmanın bulgu ölçütünü karşılamadığından verilmemiş, sönüm bulgu olarak yorumlanmamıştır (Şekil 2c). Omori üsteli p, sönümün istatistiksel tanımıdır; tek tek olayların zamanını ya da yeni bir büyük depremi öngörmez. Derinlik histogramı, odakların derinlik kutularına nasıl dağıldığını gösterir (Şekil 2d). Derinliği bilinen 24.586 kaydın 21.113 tanesi (%86) 10 km ve daha sığ, kalanı daha derindedir (tam katalog). Histogramın en yüksek çubuğu 16.266 olayla 7–8 km aralığındadır; bu çubuktaki 13.937 kayıt 7,0 km sabit derinlik atamasıdır ve tepe ölçülmüş bir dağılım tepesi olarak okunmamalıdır.

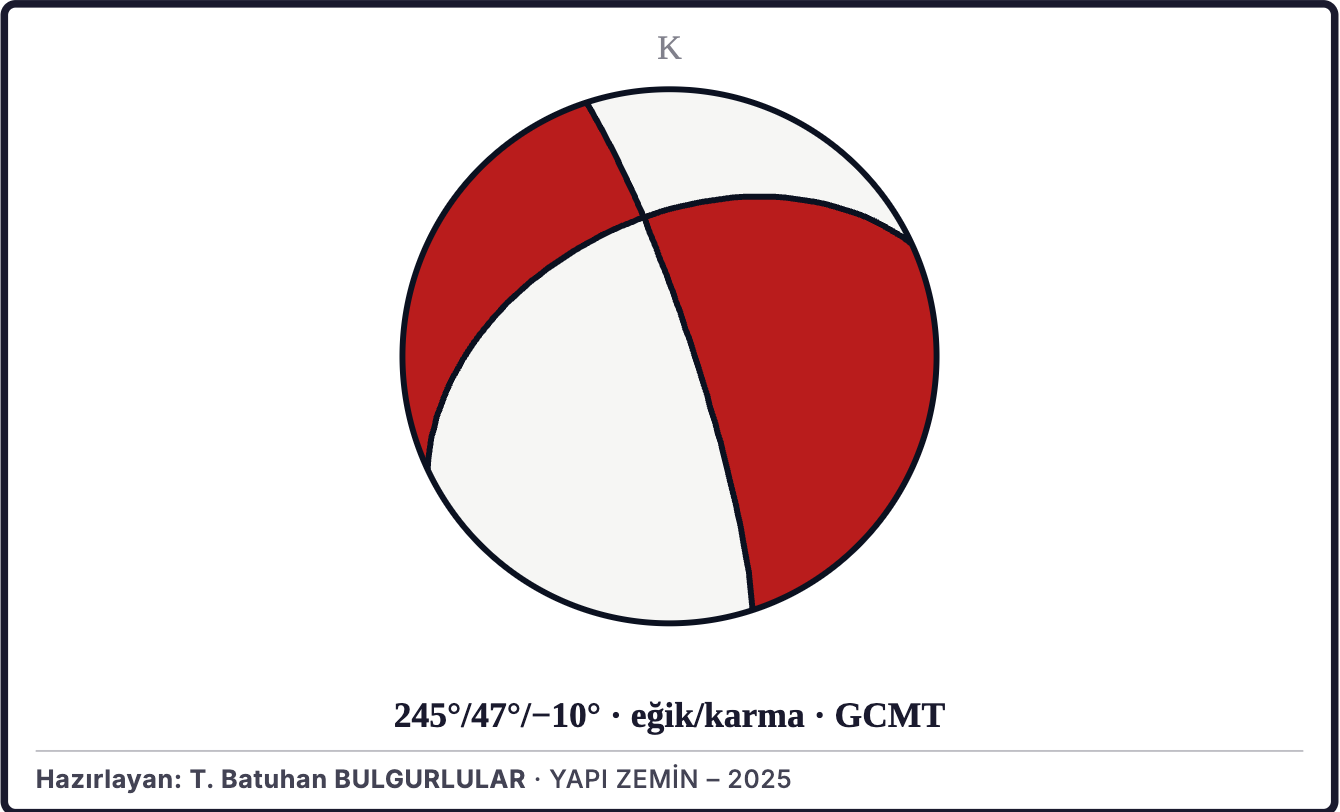

Şekil 2a. Odak mekanizması alt yarıküre eşit alan izdüşümüyle çizilmiştir; koyu kadranlar sıkışma kadranlarıdır.

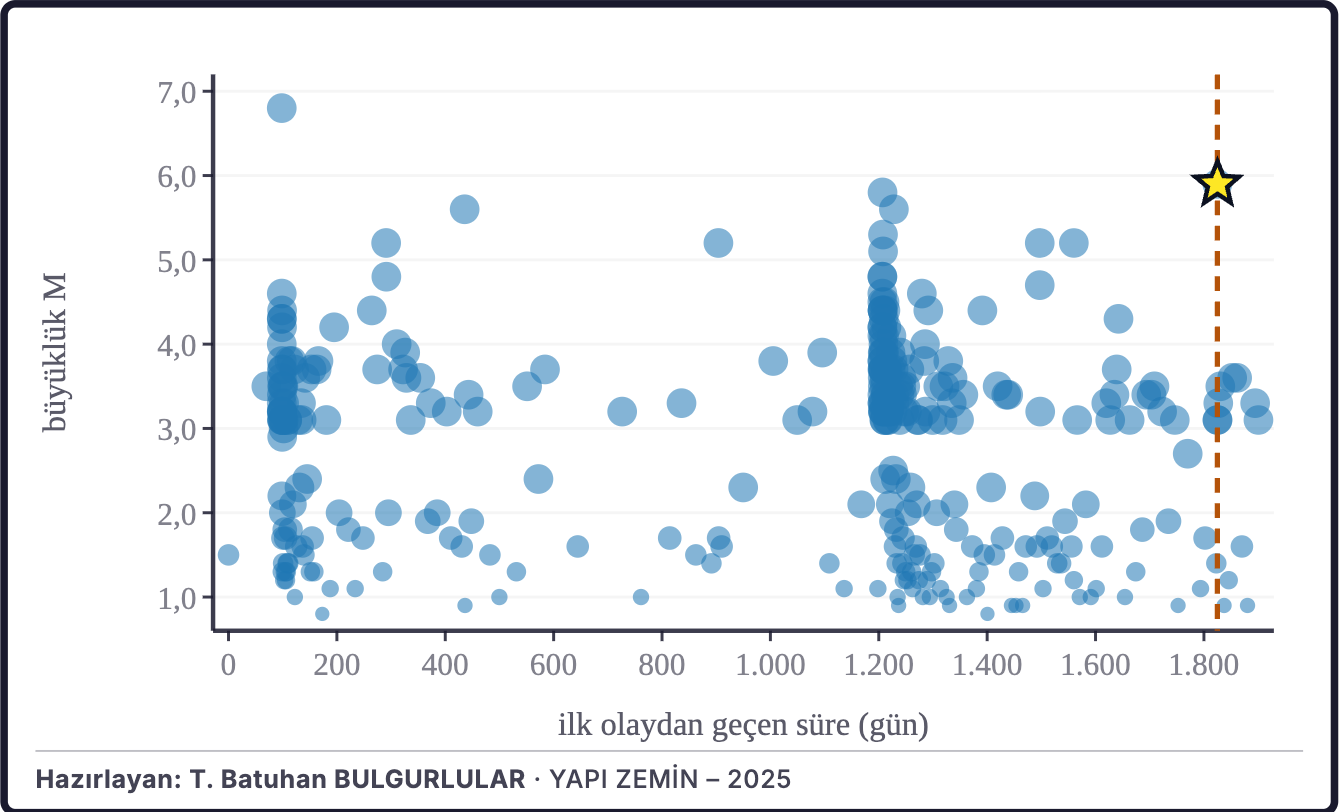

Şekil 2b. Pencere kataloğu 24.586 olaydır (320 olay çizilidir); en büyük olay Mw 6,8 büyüklüğündedir (24.01.2020); Mc = 1,9 üstünde 7.071 olay vardır. Büyüklük–zaman dağılımı: yatay eksen ilk olaydan geçen süre (gün), düşey eksen büyüklüktür. Her mavi daire bir olaydır ve daire çapı büyüklükle ölçeklidir; turuncu kesikli düşey çizgi ve yıldız çalışma olayını işaretler (seyreltme eşit adımlıdır; en büyük 10 olay her durumda çizilmiştir).

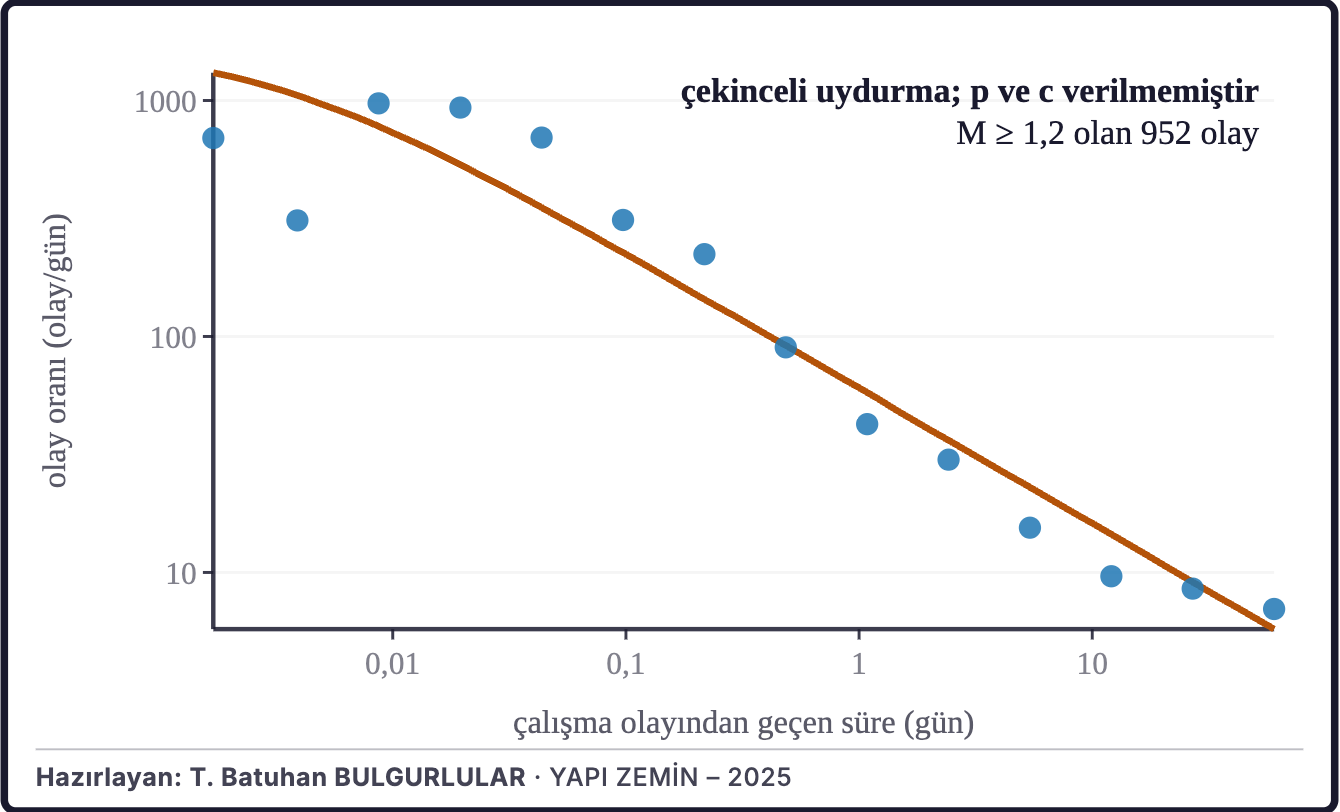

Şekil 2c. Çekinceli kestirim: Omori–Utsu üsteli çekinceyle verilmiştir ve ilk saatlerdeki katalog eksikliğinden etkilenir; p ve c değerleri verilmemiştir. Kayan pencerelerle izlenen zamanla değişen tamlıkta çalışma olayını izleyen ilk pencerenin tamlık eşiği Mc = 1,7'dir (uydurmanın dayandığı artçı alt kümesinin eşiği Mc = 1,2). Olay oranı çalışma olayından geçen süreye göre çizilmiştir (iki eksen logaritmik); eğri Omori–Utsu yasasının en büyük olabilirlik uydurmasıdır ve değerleri çekinceli olduğundan şekilde verilmemiştir (Omori–Utsu yasası: Utsu vd., 1995).

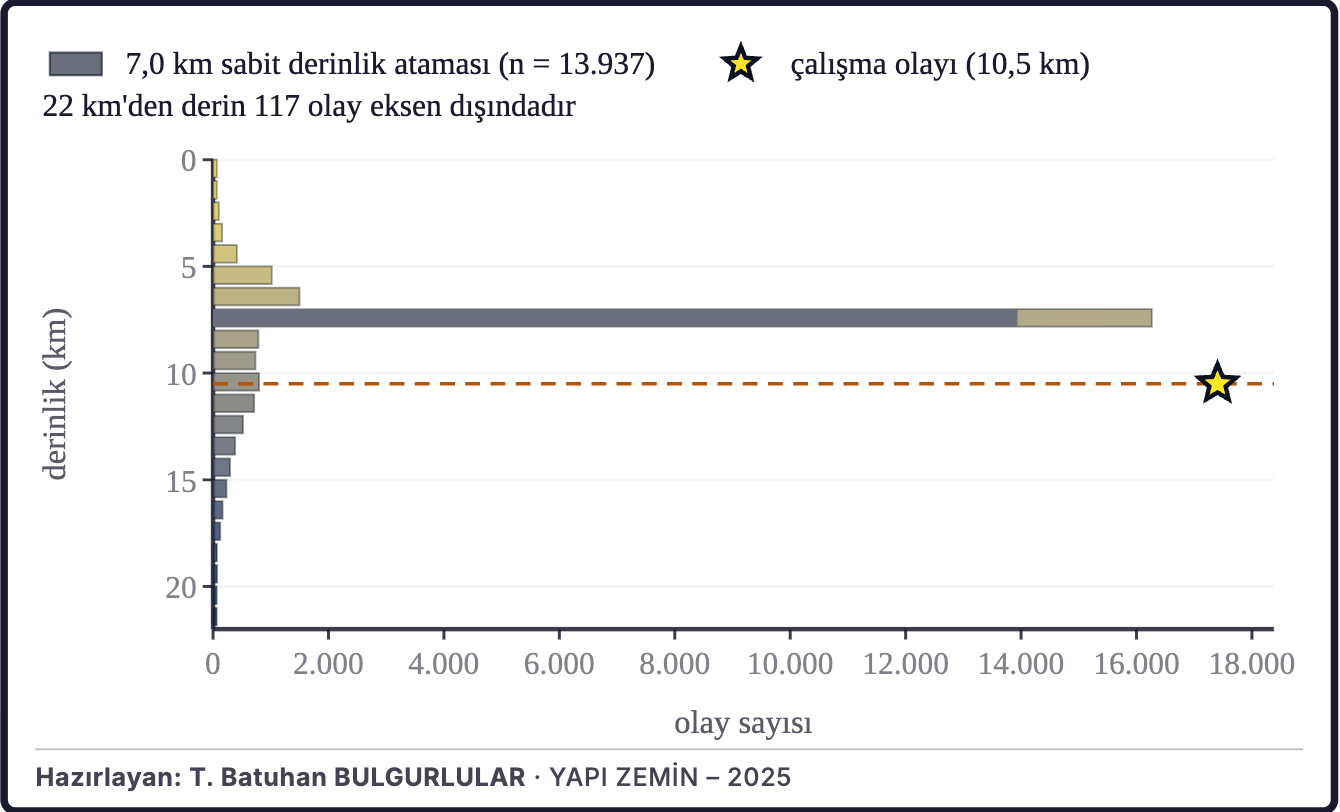

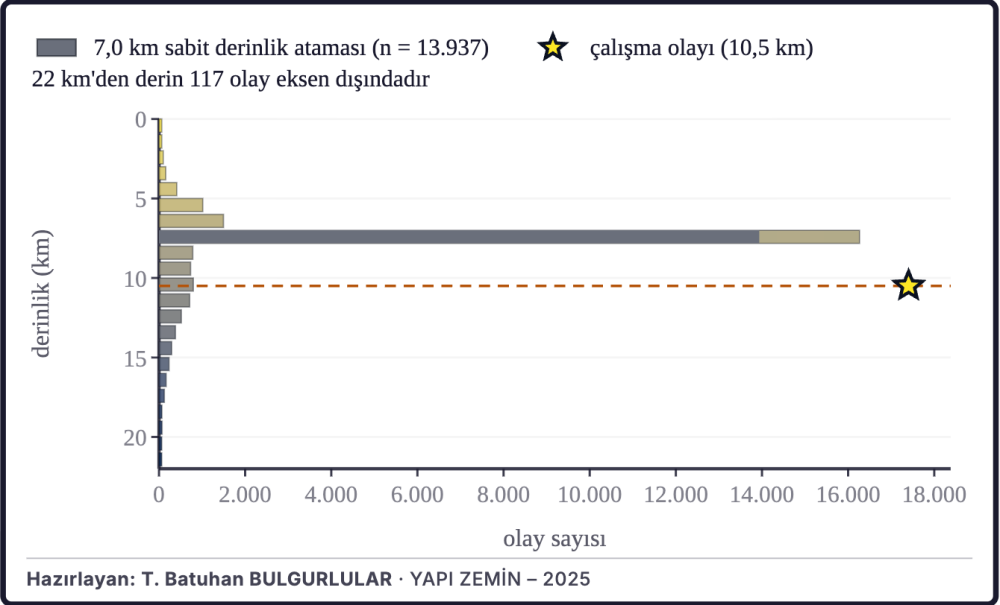

Şekil 2d. Tam katalogda derinlik değeri taşıyan 24.586 olayın %86'sı ≤ 10 km derinliktedir. Sabit derinlik atamaları (7,0 km) ölçülmüş derinlik taşımaz. Hiposantr derinlik histogramı (tam katalog): çubuk rengi derinliği gösterir (sığ sarı, derin lacivert); koyu kesim sabit derinlik atamalarıdır; yıldız ve kesikli çizgi çalışma olayının derinliğidir.

Kullanılan diri fay veri tabanında (Türkiye Diri Fay Haritası, MTA TDFH-2026) dış merkeze en yakın adlı fay izleri şunlardır: Kale Fayı (4,1 km; normal), Doğu Anadolu Fay Zonu'na bağlı fay parçası (13 km; sol yönlü doğrultu atımlı), Güneydoğu Anadolu Bindirme Zonu'na bağlı fay parçası (27 km; ters). Kullanılan sayısal levha sınırı modelinde (Bird, 2003) dış merkeze en yakın sınır Anadolu–Arabistan levha sınırıdır ve 7 km uzaklıktadır; model sınırları, yayılı deformasyon kuşaklarında bir modelleme kabulüdür. Olay merkezli mekanizma popülasyonundan kestirilen gerilme rejimi doğrultu atımlı faylanmadır (n = 54 mekanizma). Olay sığ odaklı (h < 70 km) bir depremdir (odak derinliği 10,5 km).

Şekil 3a–3d: A–A′ kesiti, çalışma kutusundaki olayların ana eksen boyunca 100,4 km'lik (%95) yayılımını göstermektedir; kesitteki odakların derinlik bandı (%2,5–97,5) 4,8–16,0 km'dir (tam katalog ortancası 7,0 km; Şekil 3a). Derinlik ekseni katalog derinliklerine dayanır; derinlik geometrisi sabit derinlikli kayıtların payıyla birlikte okunmalıdır. Bulutun uzama oranı (uzun kenarının kısa kenarına oranı) 2,751, çalışma kutusunun en-boy oranı 1,002'dir; bulutun uzama oranı kadrajınkinin 2,74 katı olsa da kutu bulutunun ana ekseni pencere biçimine duyarlı olduğundan bu eksen yalnız kesitlerin izdüşüm ekseni olarak kullanılmış, yapısal doğrultu olarak yorumlanmamış ve yapısal bir uzama iddiası kurulmamıştır (Şekil 3b). Dik kesitteki dağınıklık, gerçek zon kalınlığı ile konum hatasının toplamıdır ve ikisi bu veriyle ayrıştırılamaz. Düşey yayılımın uzun yatay kenara oranı 0,11'dir; yatay yayılım düşey yayılımı aşmaktadır (Şekil 3c). Bloktaki yoğunlaşmalar, etkinliğin tek bir düzlem üzerinde mi yoksa birden çok parça üzerinde mi geliştiğini görsel olarak ayırt etmeye yarar; kesitlerdeki iki boyutlu izdüşümde üst üste düşen kümeler burada ayrışabilir. Derinliğe göre renklendirilmiş dış merkez haritası, sığ ve derin etkinliğin mekânsal olarak ayrışıp ayrışmadığını gösterir; derinliği bilinen 24.586 kaydın 21.113 tanesi 10 km ve daha sığ, 3.473 tanesi daha derindir (tam katalog; Şekil 3d). Derinlik değerleri kurum çözümlerinden geldiği için bu okuma konum kalitesiyle sınırlıdır ve haritadaki renk, histogramdaki tepe ile birlikte okunmalıdır. Çalışma kutusu yayılımının geometrik ölçüleri Tablo 3'te, derinlik dağılımının ölçüleri Tablo A1'de, çalışma alanındaki adlandırılmış diri fay izleri Tablo A2'de verilmiştir.

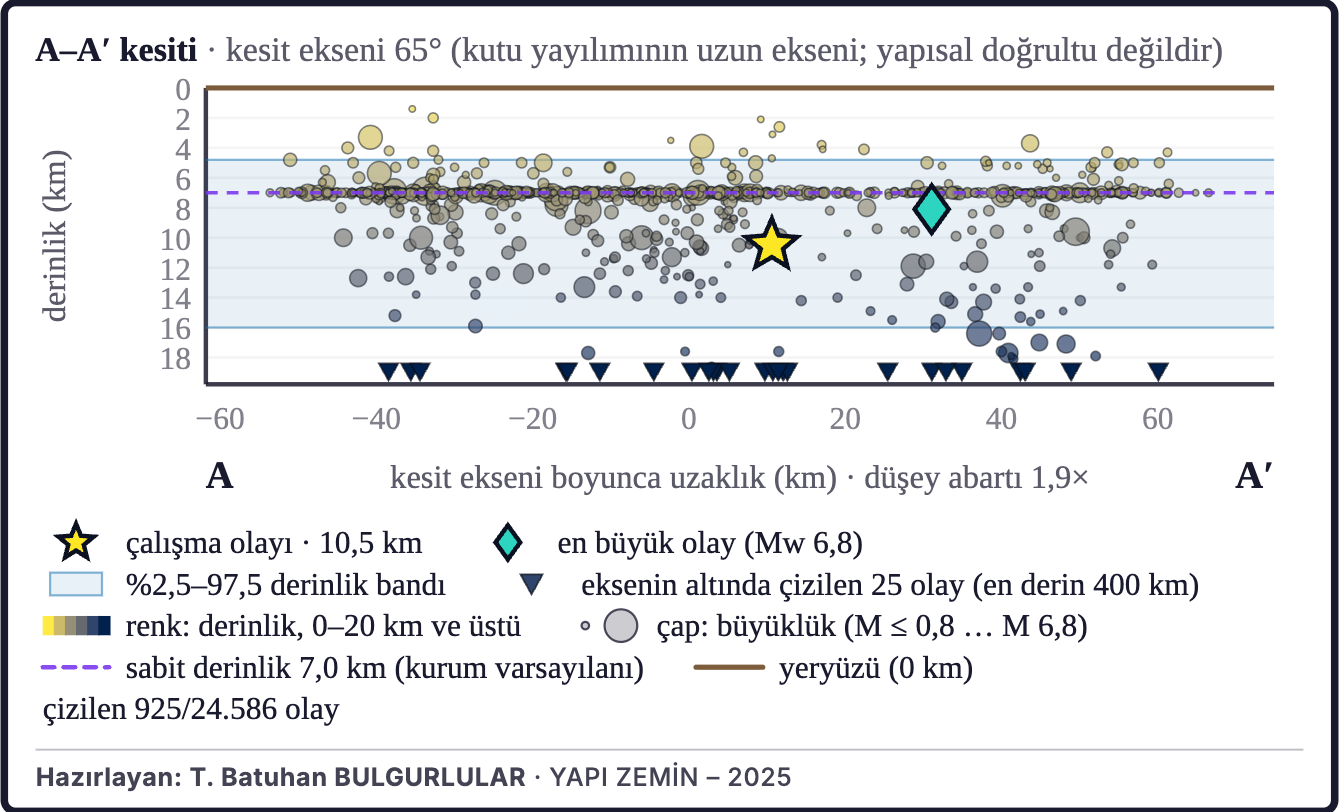

Şekil 3a. Olayların %95'i 4,8–16,0 km derinlik bandındadır; ortanca derinlik 7,0 km'dir (sabit atamalar dışlanınca 7,8 km). A–A′ kesiti olayları kesit ekseni (kutu yayılımının uzun ekseni) boyunca uzanan düşey düzleme izdüşürür. Sarı yıldız çalışma olayıdır; daire rengi derinliği, çapı büyüklüğü verir. Alt kenardaki üçgenler derinlik ekseninin altında kalan olaylardır; kataloğun en derin kaydı (400 km) kurumun bildirdiği yuvarlak bir değerdir. Kesikli yatay çizgi kurumların varsayılan olarak atadığı sabit derinliktir. A–A′ ve B–B′ kesitleri aynı yatay açıklık ve aynı derinlik ekseniyle çizilmiştir (izdüşüm: çalışma kutusundaki olayların çizim örneklemi; derinlikler katalog hiposantrlarıdır).

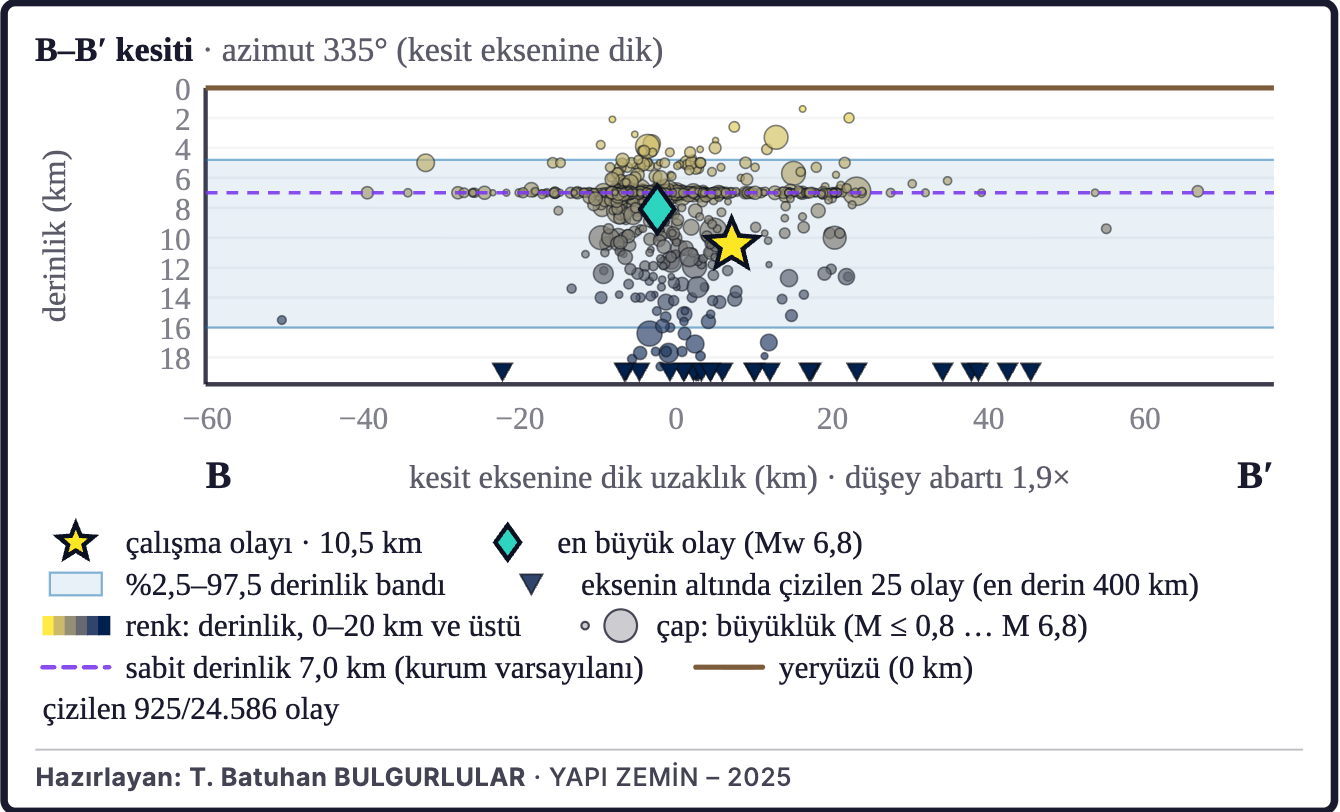

Şekil 3b. B–B′ kesiti olayları kesit eksenine dik düşey düzleme izdüşürür. İmler, renk ölçeği ve iki eksenin ölçeği A–A′ kesitiyle aynıdır; düşey abartı iki kesitte eşittir (izdüşüm: çalışma kutusundaki olayların çizim örneklemi).

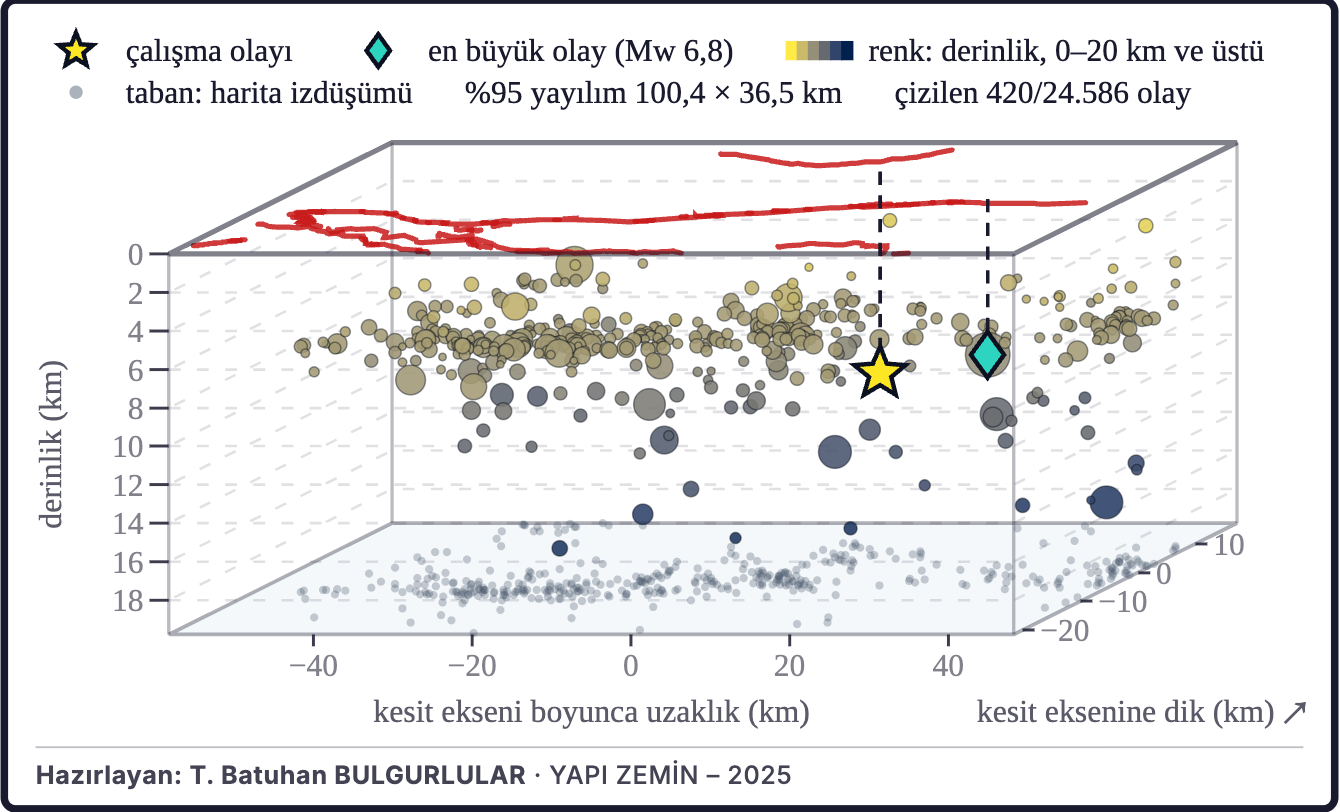

Şekil 3c. Yatay eksen kesit ekseni (kutu yayılımının uzun ekseni) boyunca, sağ üste kaçan eksen ona dik uzaklığı, düşey eksen derinliği verir. Derinlik ekseni kesitlerle aynıdır. Üst yüzdeki kırmızı çizgiler diri fay izleridir; yıldızdan ve elmastan üst yüze çıkan kesikli çizgiler olayların yüzeydeki izdüşümünü gösterir (kabinet izdüşümü; üç eksen ayrı ölçeklidir; blok kenarları %95 yayılımın 1,06 katıdır).

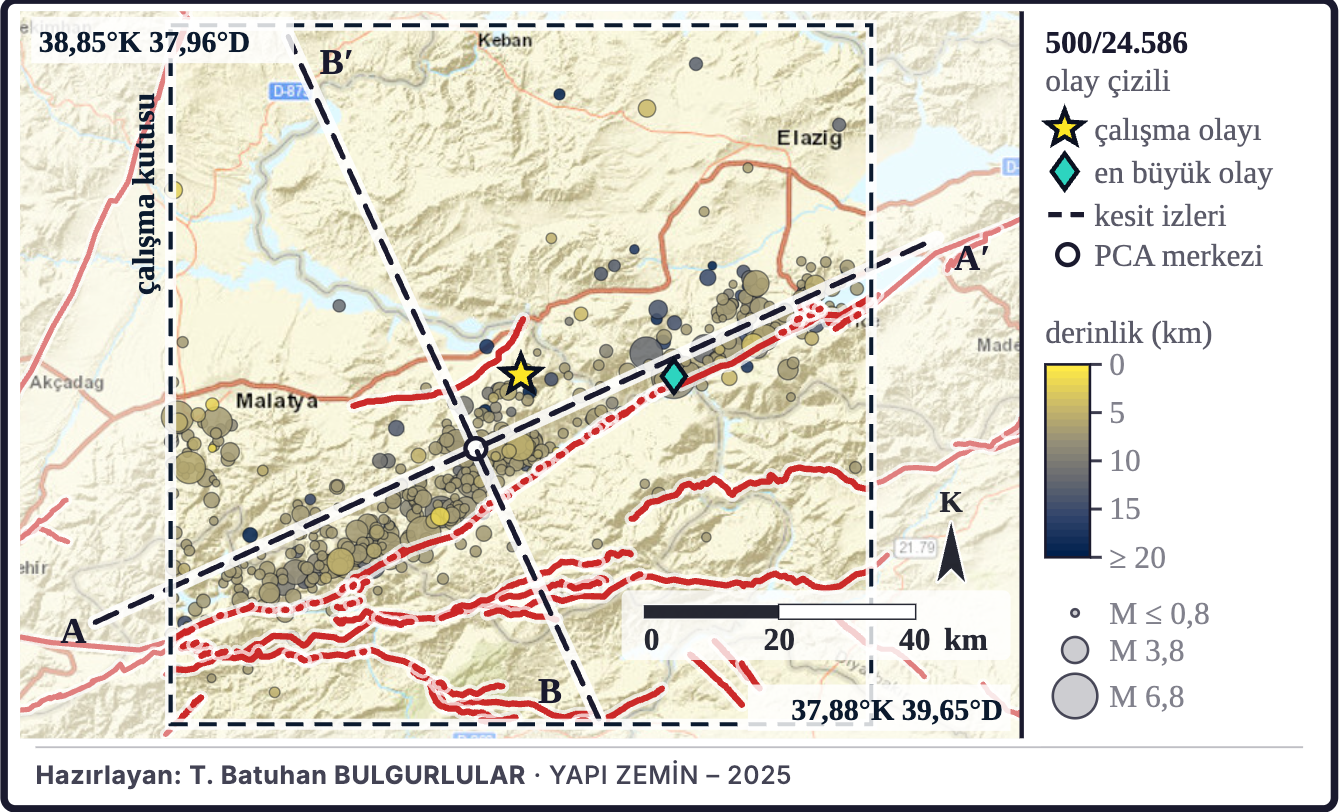

Şekil 3d. Derinlik renkli harita 24.586 olaylık katalogdan 500 olayı gösterir. Daire rengi odak derinliğini, çapı büyüklüğü verir. Sarı yıldız çalışma olayıdır; kesikli A–A′ ve B–B′ doğruları kesitlerin harita izleridir (kesikli dikdörtgen çalışma kutusudur; kutunun dışı sorgulanmamıştır, oradaki fay izleri bağlam içindir).

Tablo 3. Çalışma kutusu yayılımının geometrik ölçüleri

3 Veri ve Yöntem

Katalog, olay merkezli kutuda 18.10.2019 – 14.01.2025 döneminde kaydedilmiş 24.586 olaydan oluşmaktadır (1.915 gün). Kayıtların kurum dağılımı: AFAD 21.309, ISC 3.199, EMSC 70, GFZ 6, USGS 2. Büyüklük türü dağılımı: ML 24.224, Mw 340, mb 17, türü belirtilmemiş 4, Md 1. Çalışma alanı 103,4 × 103,1 km (≈ 10.700 km²) boyutundadır; alan, küresel yaklaşımla hesaplanmıştır (1° boylam = 111,32·cos φ km; 1° enlem = 110,574 km; φ = kutu orta enlemi). Kutunun köşeleri 37,895°K–38,828°K ve 38,212°D–39,397°D koordinatlarındadır. Katalog kayıtlarının %13'ü ISC kaynağından gelmektedir. ISC gözden geçirilmiş bülteni gerçek zamanın yaklaşık 24 ay gerisinden yayımlanmaktadır (International Seismological Centre, t.y.); buna göre pencerenin yaklaşık son 3 ayında (pencere sonu sorgu anından öncedir; bültenin ufku pencerenin yalnız bu bölümünü dışarıda bırakır) bu kaynağın katkısı gözden geçirilmemiş kurum bildirimlerinden oluşmaktadır. Bu bölüm önceki dönemle aynı tamlıkta değildir; ona ait olay oranları ve tamlık büyüklüğü alt sınır olarak okunmalıdır. Bu rapor, olaydan 730 gün sonra hazırlanmıştır; olay sonrası katalog verisi katalog penceresinin sonuna kadarki 90 günle sınırlıdır. Katalog sorgusu 16.10.2026 tarihinde çalıştırılmıştır; sonraki güncellemeler sayıları değiştirebilir.

Şekil 4a–4d: 24.586 olay 1914,6 günlük pencerede G65°B doğrultulu eksene izdüşürülmüştür (şekilde eşit aralıklı 1.200 olay çizilidir); cephe 49,3 km uzaklığa ulaşmıştır (24 zaman kutusu; kutu başına en az 5 olay; Şekil 4a). Doğrusal cephe uydurması v = 0,017 ± 0,002 km/gün vermektedir (R² = 0,78). Difüzyon zarfı r = √(4πD·t) uydurması D = 0,066 km²/gün vermektedir (R² = 0,75); zarf bir üst sınır kestirimidir, ortalama difüzivite değildir. Düzeltilmiş Akaike ölçütü farkı ΔAICc = 2,4 ile doğrusal modeli seçmektedir. Dış merkez koordinatlarının zaman serisi, harita gösteriminde üst üste düşen olayları zaman ekseninde ayırır (Şekil 4b). Kuzey–güney ve doğu–batı bileşenleri kutu merkezine göre kilometre cinsinden aynı eksende verilmiş, eğilim doğrularının eğimi m/gün cinsinden yazılmıştır. Kesikli düşey çizgi çalışma olayının, noktalı düşey çizgi pencerenin en büyük olayının anını işaretler. Kümülatif sayım ve moment eğrileri birlikte okunur (Şekil 4c). Pencere boyunca ortalama etkinlik oranı 12,8 olay/gün düzeyindedir; eğrideki dikleşmeler bu ortalamanın belirgin biçimde üzerine çıkan etkinlik ataklarını işaretler. Kümülatif ışınan enerji basamakları, toplam boşalımın kaç olaya dağıldığını gösterir (Şekil 4d). Pencerede ışınan toplam enerji 1,22×10¹⁵ J'dür (nominal toplam; katalog büyüklüklerinden). Pencere ile arka plan döneminin kıyası Tablo 4'te, raporlanmayan çözümlemeler ve eleme gerekçeleri Tablo A3'te, çekince düşülen çözümlemeler ve çekince gerekçeleri Tablo A4'te, çapraz-kaynak tekilleştirmede birleştirilen kayıt kümeleri ve tolerans duyarlılığı Tablo A5'te verilmiştir.

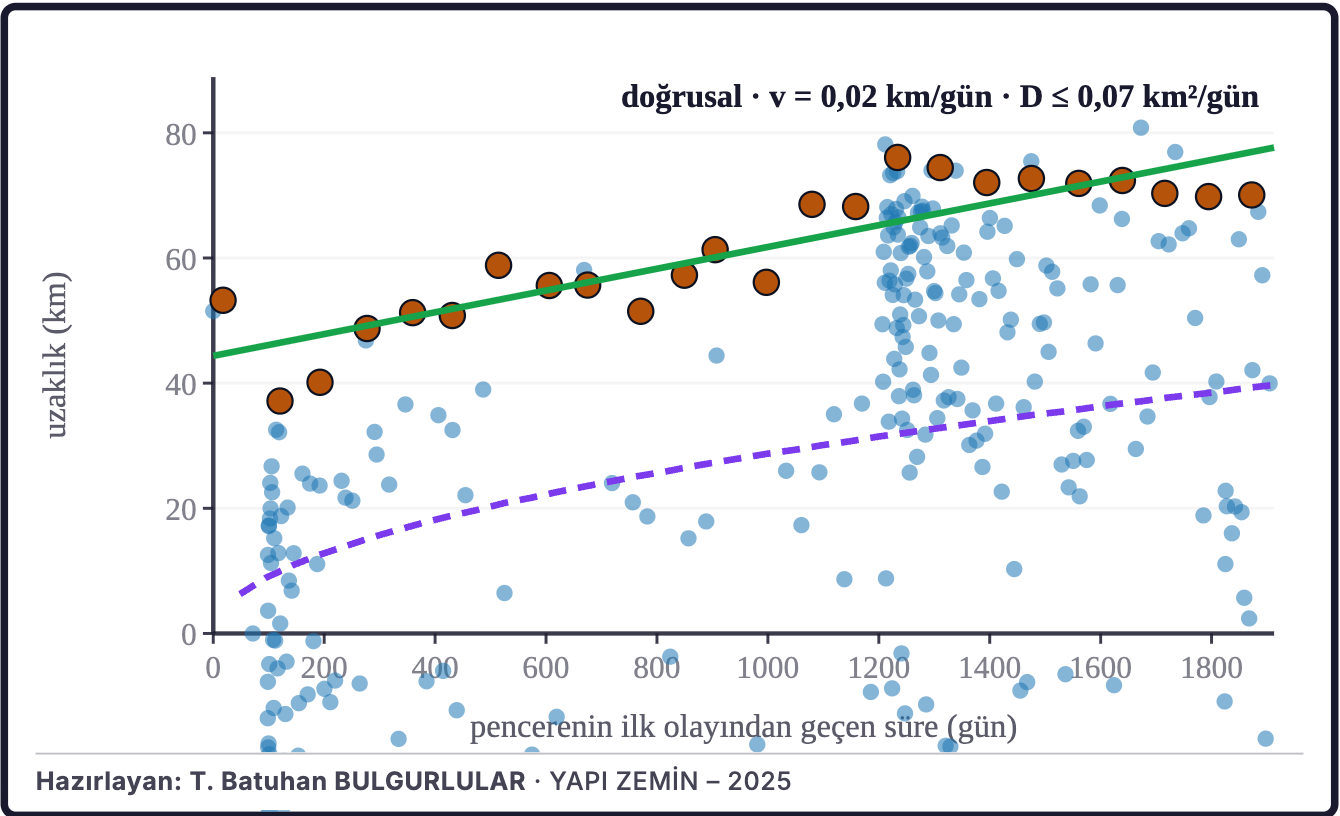

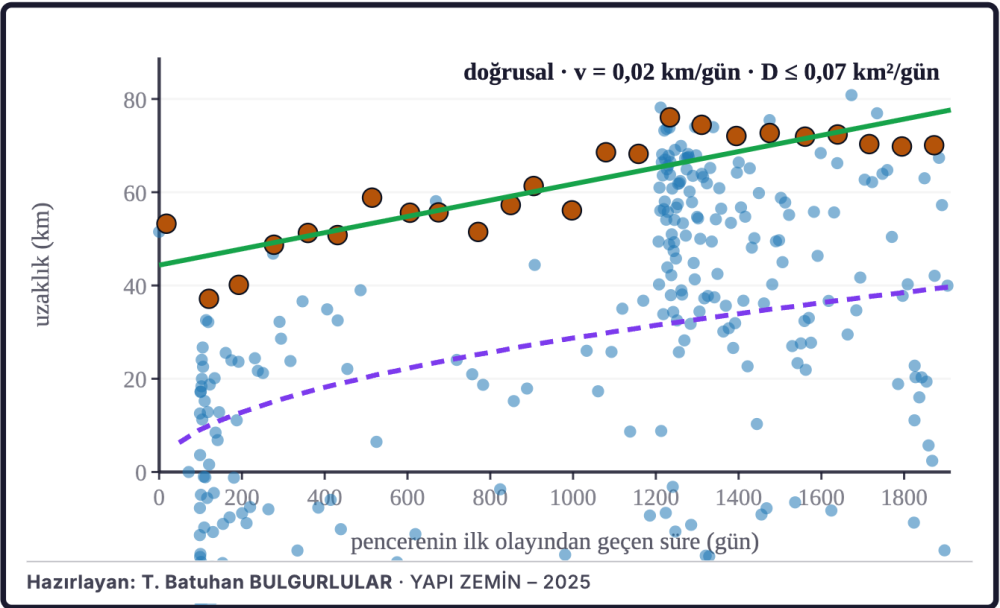

Şekil 4a. Pencerenin olaylarının göç ekseni boyunca uzaklığının, pencerenin ilk olayından geçen süreye göre dağılımı: turuncu noktalar zaman dilimlerindeki en uzak cepheyi, yeşil doğru doğrusal göç modelini, mor eğri difüzyon modelini gösterir (D üst sınırdır); kesikli çizgi yarışı kaybeden modeldir (Shapiro vd., 1997).

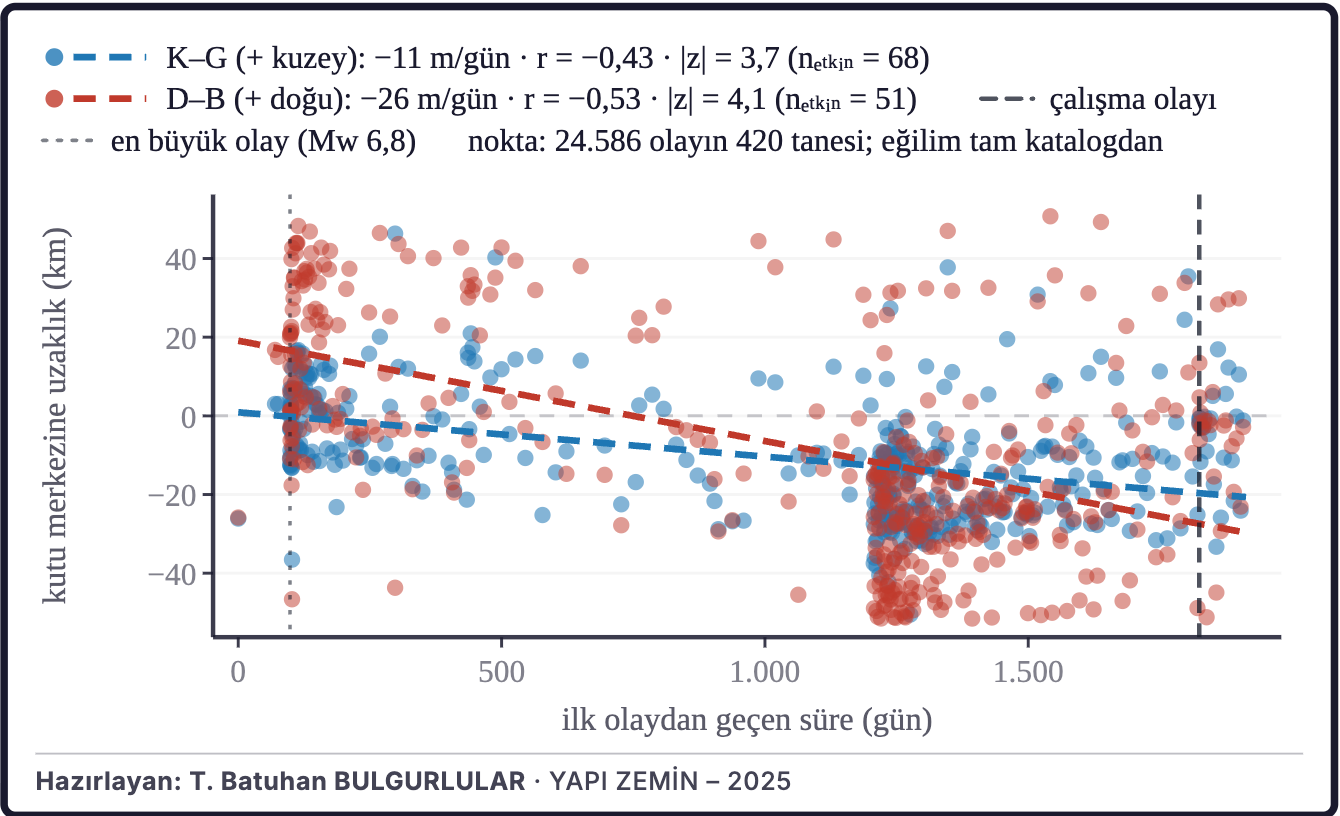

Şekil 4b. Dış merkez koordinatlarının zaman serisinde mavi noktalar kuzey–güney, kırmızı noktalar doğu–batı bileşenidir. Yatay eksen pencerenin ilk olayından geçen süre (gün), düşey eksen kutu merkezine uzaklıktır (km); iki bileşen aynı ölçekte olduğundan eğimleri doğrudan kıyaslanabilir. Kesikli doğrular her bileşenin en küçük kareler eğilimidir; eğim, Pearson korelasyon katsayısı ve etkin örneklem büyüklüğüyle hesaplanan Fisher z değeri lejanttadır. Düşey kesikli çizgi çalışma olayının anını işaretler.

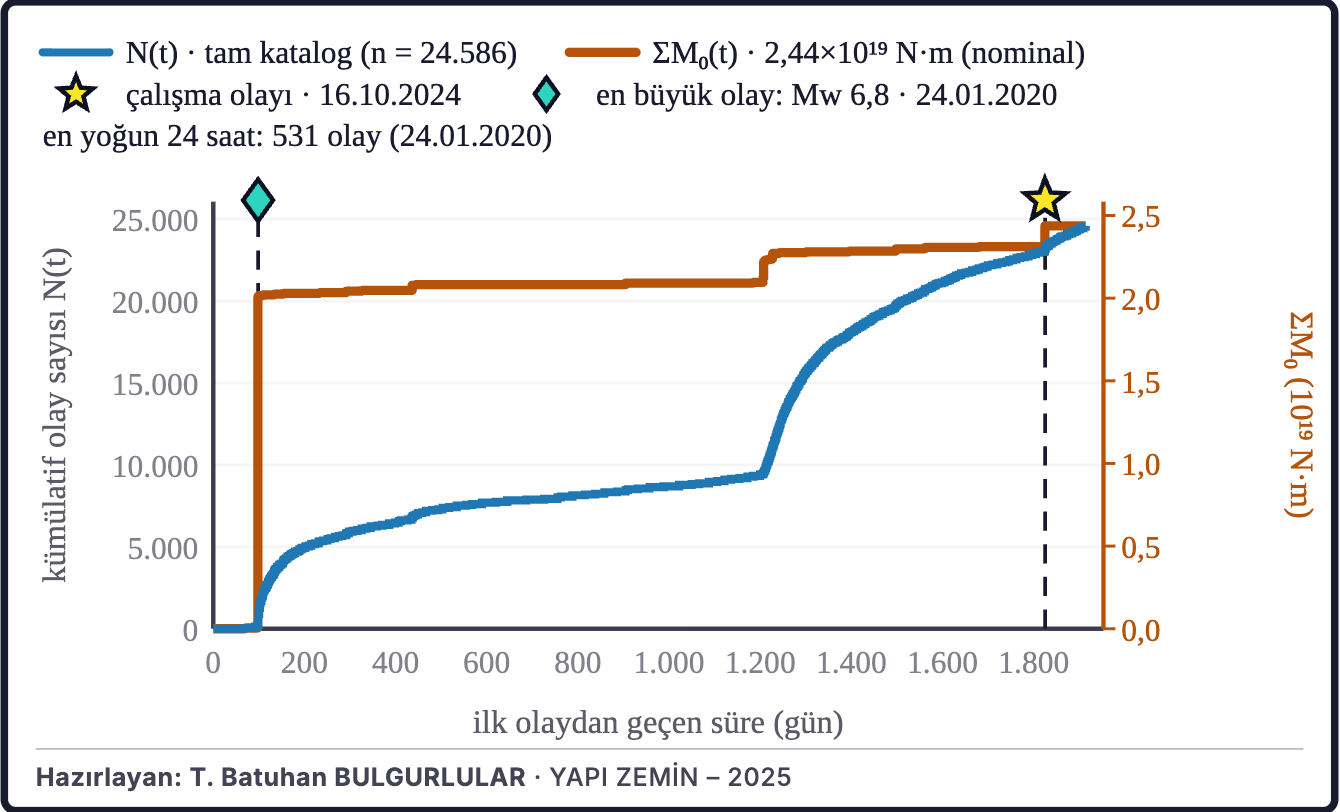

Şekil 4c. Mavi eğri kümülatif olay sayısı N(t), turuncu eğri kümülatif sismik moment ΣM₀(t) değeridir. Sarı yıldız çalışma olayını, turkuaz elmas penceredeki en büyük olayı işaretler (M₀ ölçeği: Hanks ve Kanamori, 1979).

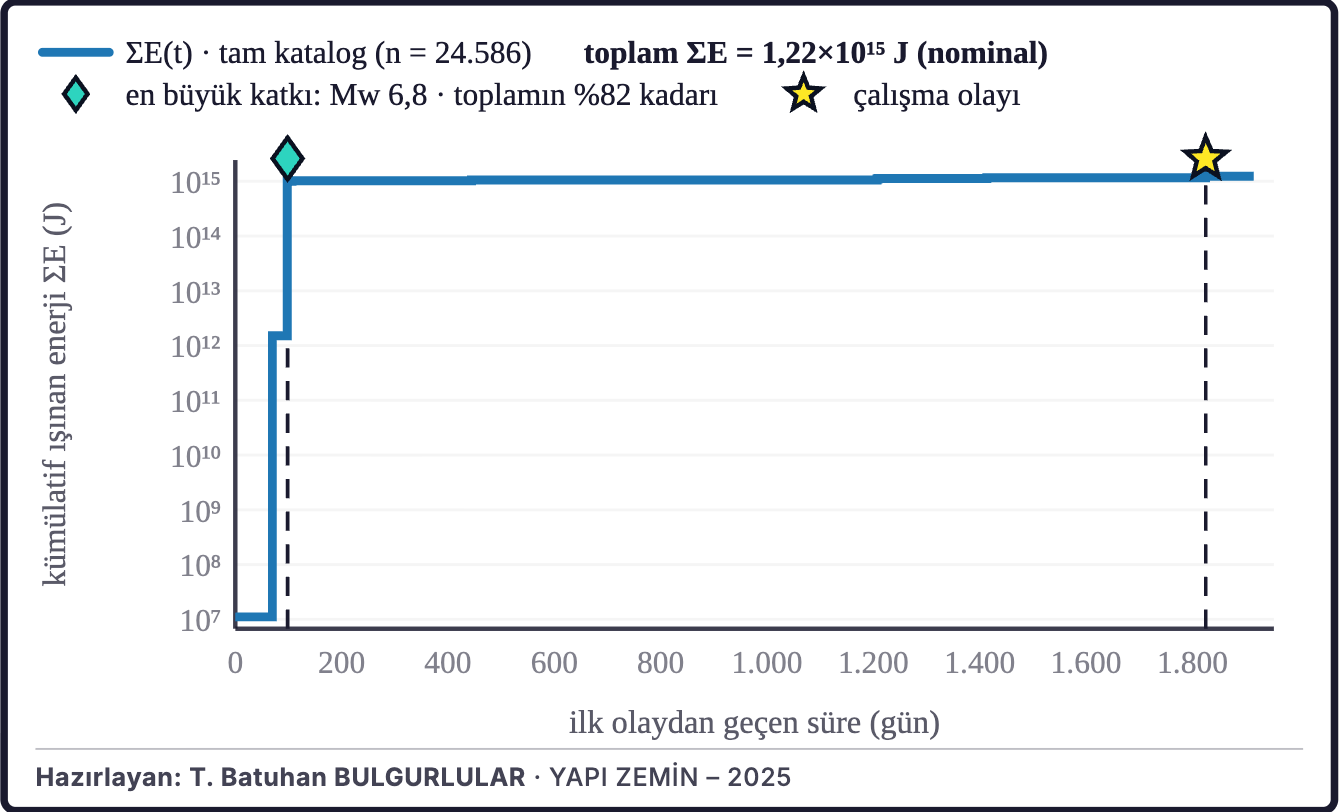

Şekil 4d. Mavi basamak eğrisi kümülatif ışınan sismik enerjidir (ΣE, logaritmik eksen). Kesikli düşey çizgiler çalışma olayını ve en büyük tek katkıyı işaretler (Gutenberg ve Richter, 1956 enerji bağıntısı).

Tablo 4. Pencere ile arka plan döneminin kıyası — arka plan: pencerenin hemen öncesindeki 5 yıl (19.10.2014 – 18.10.2019), aynı kutu; sayım ve oran satırları eşiksiz tam katalogdan

Bağımsız olay satırları Gardner ve Knopoff (1974) uzay–zaman pencereleriyle ayrıştırılmış sayımdır; yüzde, ham kayıt içindeki payıdır. Sayım ve oran satırları eşiksizdir ve dönemlerin tamlık eşikleri farklıdır (Mc 1,9 ↔ 1,6); bu satırlardaki fark tamlık farkını da içerir. Arka plan döneminde kutuda M ≥ 5 bir deprem vardır (04.04.2019 M 5,2); Gardner–Knopoff penceresi (184 gün / 42 km) dönemin %10'unu kapsadığından bağımsız olay satırlarındaki fark ayrıştırmanın etkisini de taşır ve tek başına sismisite değişimi değildir.

Birleşik katalog okunurken veri tabanı değiştirilmeden bir onarım uygulanmıştır: aynı kurumun birbirinden 60 s'den uzak iki ayrı olay kimliğini taşıdığı hâlde birleştirmede tek kayda indirgenmiş satırlar ayrı olaylara bölünmüştür. Bu onarım pencereye 3.048 olay eklemiştir; bunların 224'ü çalışma olayından sonradır ve en büyüğü 16.10.2024 07:50:01 UTC'de gerçekleşen ML 3,3 büyüklüğündeki olaydır (AFAD raporu). Çapraz-kaynak kopyaları (1) Δt ≤ 20 s, Δkonum ≤ 51 km ve ΔM ≤ 0,5 ya da (2) Δt ≤ 5 s ve Δkonum ≤ 51 km (büyüklük ölçüsü farkı gözetmeksizin) ölçütüyle tekilleştirilmiş, 1.155 kayıt düşürülmüştür; çakışan kayıtlarda temsilci, kurum önceliği (yurt içinde ulusal ağ önce), moment büyüklüğü tercihi ve en yüksek büyüklük değeri sırasıyla seçilmiştir. Tüm istatistikler tekilleşmiş katalog üzerinde hesaplanmıştır. Kendi hizmet bölgesi dışında kalan bölgesel ağların tek kaynaklı kayıtları (uzak ağ kayıtları; M ≥ 2,0) ayrı bir kuralla ele alınmıştır: en az iki kurumun bildirdiği bir olayla Δt ≤ 35 s, Δkonum ≤ 300 km ve büyüklük farkı −0,5 ile +1,5 arasında eşleşen 24 kayıt o olayın kopyası sayılmış, eşi bu ölçütlerle bulunamayan 2 kayıt ise bağımsız bir olay olduğu doğrulanamadığından istatistiklere alınmamıştır. Böylece sorgudan dönen 25.767 kayıttan 1.181'i ayıklanmış ve çözümleme 24.586 olayla yapılmıştır. Bu çalışmada benimsenen büyüklük, hiposantrı veren kurumun (AFAD) kendi büyüklüğüdür: Mw 5,9 (moment büyüklüğü sınıfı). Öteki kurumların bildirdiği büyüklükler olay künyesi bölümünde karşılaştırılmıştır; farklı ölçeklerdeki değerler aynı fiziksel niceliği ölçmediğinden tek bir yayılım istatistiğinde toplanmamıştır. Moment ve enerji toplamlarında büyüklük türleri arasında ampirik dönüşüm uygulanmamıştır: moment türü büyüklük taşıyan 340 kayıt gerçek sismik momentle, öteki 24.246 kayıt ise katalog büyüklüğü moment büyüklüğü sayılarak hesaplanan nominal değerle toplanmıştır; nominal toplamlar bu etiketle verilmiştir.

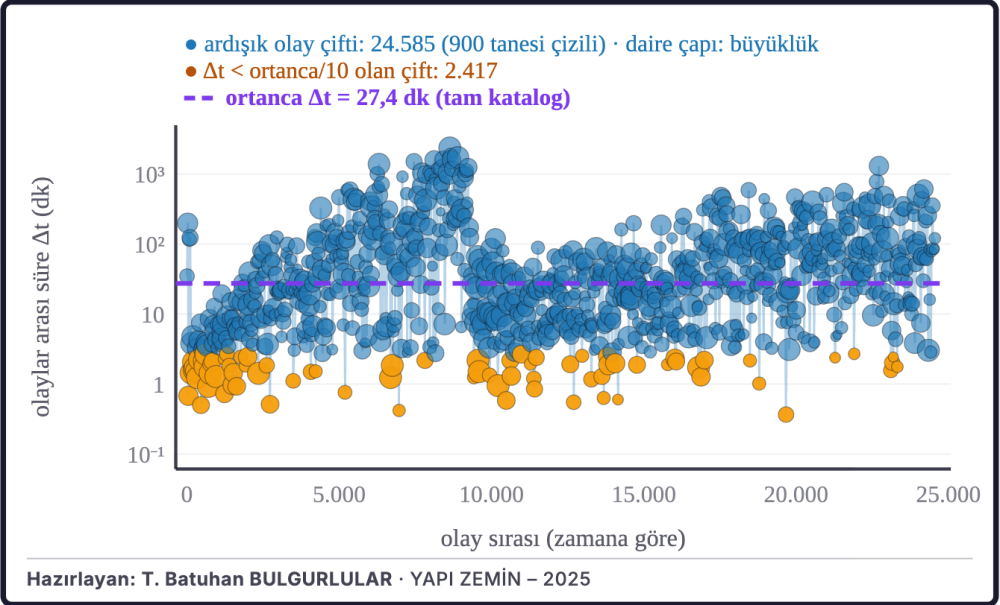

Şekil 5a ve 5b: Bekleme süresi serisi, ardışık olaylar arasındaki zaman farkını olay sırasına göre verir (Şekil 5a). Ortanca bekleme süresi 27,4 dakika düzeyindedir (tam katalog); bu değerin onda birinden kısa 2.417 aralık ölçülmüştür (24.585 aralıkta); bu sayı Poisson (üstel bekleme) beklentisinin (1.646,4) üstündedir (binom P(X ≥ 2.417) < 0,001) ve tetiklenmiş etkinlikle uyumludur. Ağırlık merkezinin zaman içindeki yer değiştirmesi sismisite göçü bölümünde ölçülmüştür; bu panelde bir model oturtması yapılmamış, doğrusal/difüzif ayrımına gidilmemiştir (Şekil 5b).

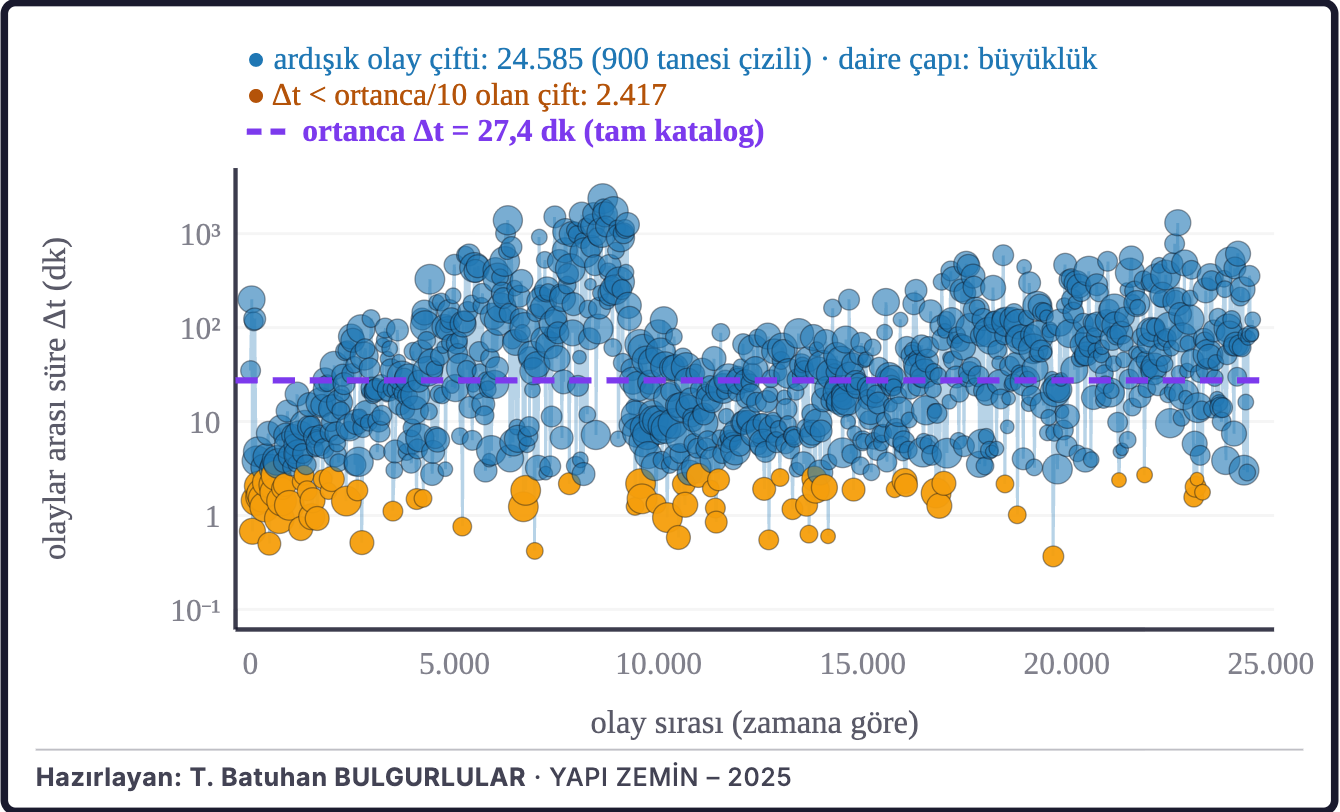

Şekil 5a. Düşey eksen bir önceki olaydan geçen süredir (dakika, logaritmik). Mor çizgi ortanca süredir; turuncu daireler ortancanın onda birinden kısa aralıklardır. Daire çapı büyüklükle artar (seri: tekilleştirilmiş tam katalog).

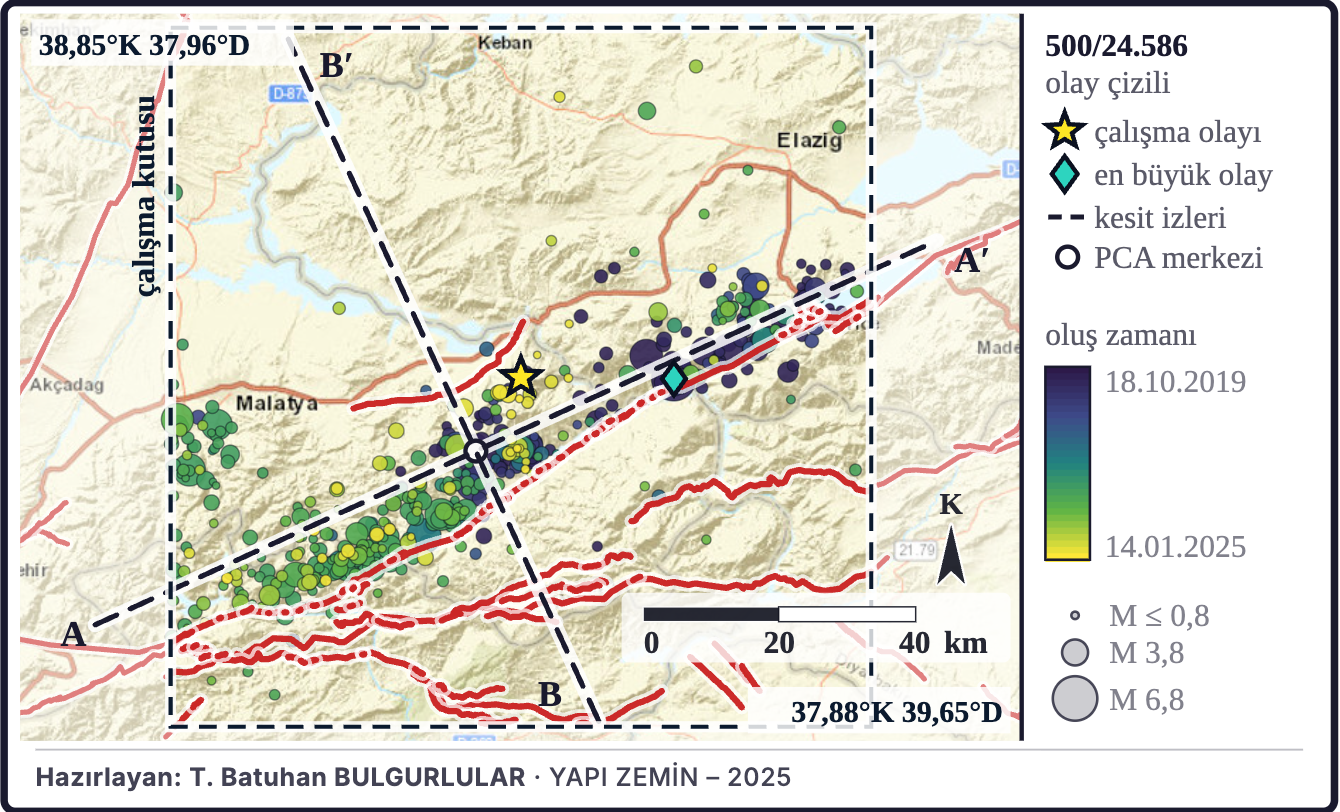

Şekil 5b. Daire rengi oluş zamanını (koyu mor en eski → sarı en yeni), çapı büyüklüğü verir. Öbür imler Şekil 3d'deki gibidir (kesikli dikdörtgen çalışma kutusudur).

Koordinatlar WGS84 datumundadır; derinlikler deniz seviyesine göre pozitif aşağı verilmiştir ve kurum çözümlerinden olduğu gibi alınmıştır (topografyaya indirgeme yapılmamıştır). Konum kalitesi alanları — varış artığı RMS, azimut boşluğu, faz sayısı, yatay ve düşey konum belirsizliği (ERH/ERZ), en yakın istasyon uzaklığı — birleşik katalogda taşınmadığından katalog genelinde bir kalite filtresi uygulanamamıştır. Derinlik istatistikleri çözüm kalitesine bağlıdır: kayıtların %57'sinin derinliği 0,1 km'ye yuvarlandığında 7,0 km'dir (13.937/24.586); bu değer, derinlik çözülemeyip sabitlendiğinde kurumun atadığı varsayılandır; yığın ve standart sabit derinlik (0/5/10/33 km) atamaları birlikte kayıtların %58'ini oluşturmaktadır (14.350/24.586); derinlik ortancası ve derinlik bandı bu yapay yığının etkisi altındadır. Derinliğe dayanan ölçüler (derinlik bandı, kesit geometrisi) bu çekinceyle verilmiştir. Hiposantr bulutuna düzlem uydurması raporlanmamıştır; gerekçesi ekteki raporlanmayan çözümlemeler çizelgesindedir.

Tamlık büyüklüğü Mc, üç ölçütün verdiği eşiklerin en büyüğü olarak benimsenmiştir: azami eğrilik (+0,2 düzeltmeyle), uyum iyiliği (gözlenen dağılımın en az %90 oranında üstel yasayla modellenebildiği eşik; Wiemer ve Wyss, 2000) ve b-kararlılığı (ardışık 5 eşik değerinde, her biri en az 50 olayla kestirilen b'nin kararlı kaldığı eşik; yöntemlerin karşılaştırması için Woessner ve Wiemer, 2005). Bu katalogda eşiği b-kararlılığı ölçütü belirlemiştir: Mc = 1,9. b-değeri bu eşiğin üzerindeki olaylardan en büyük olabilirlik kestiricisiyle (Aki, 1965), eşik Mc − ΔM/2 kutulama düzeltmesi (Utsu, 1966) uygulanarak hesaplanmıştır. b değerlerinin belirsizliği için 3 kestirim hesaplanır (Shi ve Bolt, 1982; Aki, 1965; yeniden örnekleme) ve en büyüğü benimsenir; yeniden örneklemede (bootstrap) Mc ve b birlikte yeniden kestirilir. Tamlık büyüklüğü ölçütlerinin sayısal eşikleri bu çalışmanın işletimsel seçimleridir. b değerinin raporlanması ayrıca büyüklük–frekans dağılımının üst kuyruğunda sınanmıştır: yasadan beklenen olay sayısının en az 1 olduğu, 0,5 birim aralıklı büyüklük eşiklerinde bu sayı katalogda gözlenen olay sayısıyla binom olasılığı üzerinden karşılaştırılmış; en küçük olasılık 0,01'in altındaysa b raporlanmamıştır (işletimsel ölçüt).

Odak mekanizması ve moment-tensör çözümleri Global CMT (GCMT) kataloğundan alınmıştır (Ekström vd., 2012). Gerilme tensörü inversiyonu Michael (1984) doğrusal yöntemi ve Vavryčuk (2014) kararsızlık ölçütüyle yinelemeli çözülmüştür (μ = 0,6; 4 yineleme; belirsizlik 200 yeniden örneklemenin %2,5–97,5 aralığıyla verilmiştir, yönün kısıtlanma düzeyi ise odak mekanizması açılarına gürültü eklenerek yinelenen yeniden örneklemeyle ayrıca sınanmıştır); SHmax doğrultusu Lund ve Townend (2007) türetimiyle, rejim sınıfı Anderson (1951) çerçevesi ve Dünya Gerilme Haritası kuralıyla (Zoback, 1992) verilmiştir.

Arka plan dönemi olarak çalışma penceresinin başlangıcından geriye uzanan ve onunla örtüşmeyen 5 yıllık pencere (19.10.2014 – 18.10.2019) aynı kutu ve eşikle ayrıca sorgulanmış (1.558 kayıt), pencere istatistikleri bu tabanla kıyaslanmıştır.

Diri fay verisi MTA TDFH-2026 (Türkiye Diri Fay Haritası) katmanından alınmıştır (Elmacı vd., 2026). Katmanın çalışma kutusuna düşen parçaları sürekli izlere birleştirilmiştir: kutuda 176 iz bulunmaktadır ve bölge haritalarında bunların en uzun 90'ı, tektonik haritada en uzun 60'ı çizilmiştir; fay çizelgesi için aynı adı taşıyan parçalar ayrıca 1 km toleransla uç uca birleştirilmiş, elde edilen 180 izin (6 farklı ad) en uzun 8'i 3 ad altında çizelgede listelenmiştir. Şekillerdeki harita kadrajları eş-dikdörtgen (equidistant cylindrical) izdüşümündedir: standart paralel kutunun orta enlemi olan 38,36°K'dir ve harita ölçeği iki eksende eşit tutulmuştur; şekillerdeki tek ölçek çubuğu bu koşulla geçerlidir. Boylam ölçeğinin sapması kutunun kuzey ve güney kenarlarında ters işaretlidir ve en çok %0,6'dır. Altlık karoları Web Mercator karolarından üretilip aynı dikdörtgene indirgenmiştir; altlık ölçülen bir nicelik taşımaz, yalnız coğrafi bağlam verir.

4 Olay künyesi, konum güvenilirliği ve büyüklük mutabakatı

16.10.2024 tarihinde 07:46:31 UTC'de Kale (Malatya) çevresinde, 38,3610°K, 38,8045°D koordinatlarında (AFAD çözümü), odak derinliği 10,5 km olan Mw 5,9 büyüklüğünde bir deprem kaydedilmiştir. Aynı olay için bir başka kurum çözümü 38,31°K–38,81°D konumunu vermektedir; iki dış merkez arasındaki fark 6 km'dir. Bu değer kurumlar arası dış merkez farkıdır, bir konum hatası kestirimi değildir; konuma dayanan uzaklık ölçüleri bu farktan daha ince yorumlanmamıştır. Pencere kataloğunda, M ≥ 3,0 büyüklüğünde ve en az iki kurumun çözdüğü 249 olayda farklı kurum çözümleri arasındaki dış merkez farkının ortancası 3,2 km, yüzde doksanlık değeri 8,9 km olarak ölçülmüştür (aynı olaya ait çözümleri eşleştirme toleransı 51 km); bu ölçü de kurumlar arası farktır ve eşleştirme toleransına koşulludur. Olayın moment tensörü sentroid derinliği 21,1 km'dir; künyedeki odak derinliği (10,5 km) ile birlikte iki değer de sığ odak sınıfına düşer (h < 70 km). Uzak ağ çözümleri (INGV; derinlik 8,6 km · NIEP; derinlik 10,0 km · GSI; derinlik 87,6 km) bu karşılaştırmaya katılmamıştır. Olayın katalog kaydı GFZ, AFAD, EMSC, USGS, NIEP, INGV ve ISC çözümlerinin birleştirilmesiyle oluşmuştur; benimsenen hiposantr AFAD çözümüdür. Moment ölçeğindeki 4 kurum kaydı Mw 5,9–6,0 aralığındadır (en büyük fark 0,1 birim); GCMT moment büyüklüğü Mw 6,00 olarak verilmektedir. Aktarılmış çözüm (ISC Mw 6,0; NEIC çözümünün aktarımı) başka bir kurumun çözümünü yinelediğinden ayrı kurum ölçümü sayılmamıştır. Uzak ağ çözümleri (NIEP ML 6,0; INGV Mwp 6,1; GSI Mwp 6,3) derinlik karşılaştırmasında olduğu gibi büyüklük karşılaştırmasına da katılmamıştır. Konum çözümünün yayımlanmış tek kalite ölçüsü şudur: varış artığı RMS = 0,48 s. Yatay ve düşey konum belirsizliği (ERH/ERZ) bu katalogda yayımlanmamıştır.

Şekil 6a–6d: ΔCFS haritasında kırmızı alanlar alıcı düzlemlerin kırılmaya yaklaştığı, mavi alanlar uzaklaştığı kesimlerdir (Şekil 6a). Nokta sınamasının histogramı, izleyen olayları kendi hiposantrlarındaki ΔCFS değerine göre yükleme, gölge ve yansız gruplarına ayırır (Şekil 6b). Alanın makaslama ve normal gerilme bileşenleri ayrı panellerde verilmiştir (Şekil 6c). Asal gerilme eksenlerinden en dik olanı σ₂ eksenidir (dalım 64°); Anderson sınıflamasında rejim sınıfı bu dik eksenden belirlenir (Şekil 6d). Gürültülü yeniden örneklemede kullanılan 10° açı gürültüsü ölçülmüş değil varsayılmış bir mekanizma belirsizliğidir; tek tek çözümlerin belirsizlikleri bu çalışmanın veri kümesine alınmadığından (GCMT tensör bileşenlerinin standart hataları kullanılmamıştır) gürültülü aralık bu varsayıma bağlıdır. Güldeki T eksenlerinin (n = 30) en kalabalık 10°'lik dilimi 100–110° aralığındadır; bu dilime dik yön ile inversiyonun verdiği en büyük yatay sıkışma yönü arasındaki eksenel fark 7°'dir ve iki yön işletimsel 20° tolerans içinde örtüşmektedir. Gül (bölgesel mekanizma kümesi) ile inversiyon (olay merkezli mekanizma popülasyonu) örtüşen mekanizma örneklemlerine dayandığından karşılaştırma bağımsız bir doğrulama değildir. Coulomb gerilme aktarımı sonuçları Tablo 5'te verilmiştir.

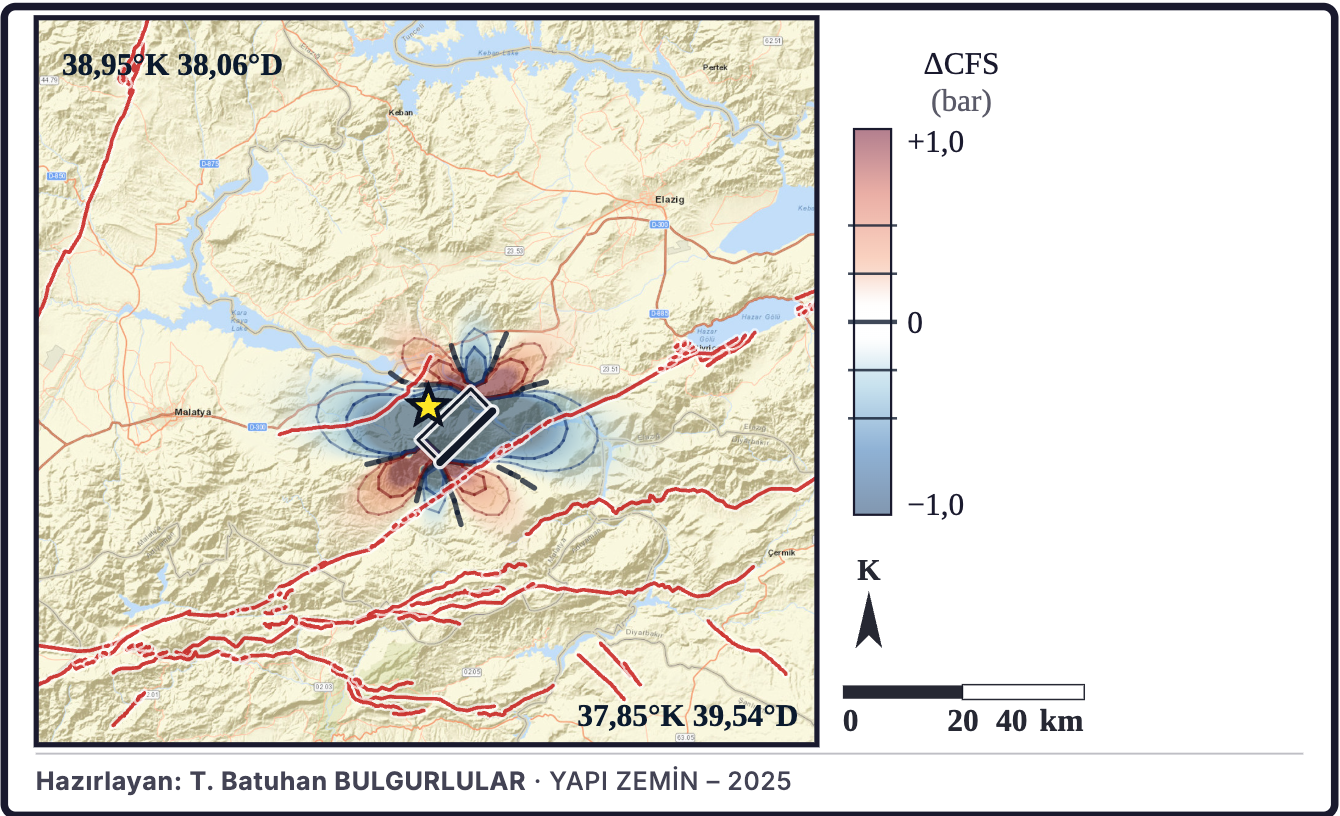

Şekil 6a. Harita statik Coulomb gerilme değişimini (ΔCFS) gösterir (kırmızı artış, mavi azalma; ±1,0 bar). Yıldız dış merkezdir; dörtgen kaynağın yüzey izdüşümüdür (kalın kenar üstte); çizgiler ΔCFS konturlarıdır. Kırmızı çizgiler diri fay izleridir; renk çubuğundaki çentikler kontur düzeyleridir (ΔCFS: Okada, 1992; King vd., 1994).

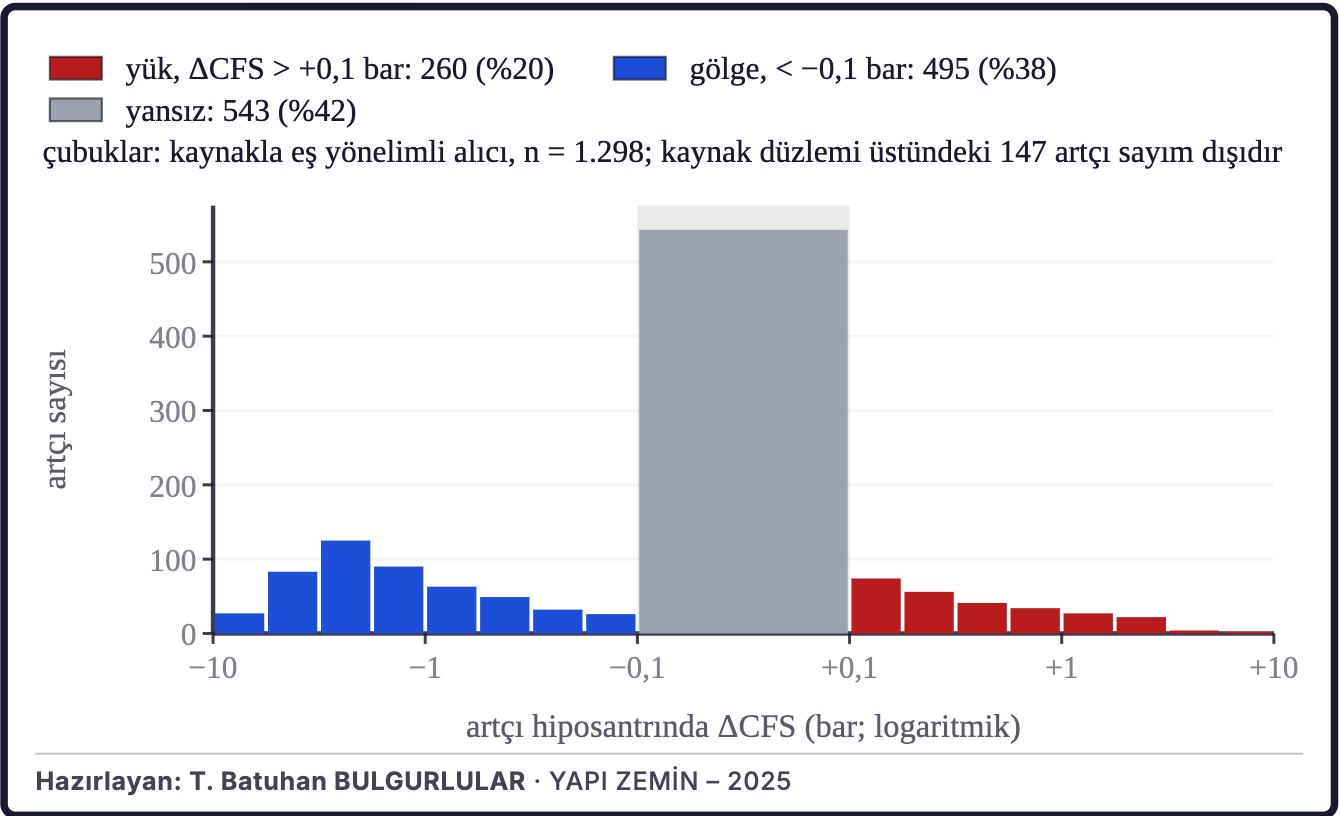

Şekil 6b. Coulomb nokta sınaması, izleyen olayların kendi hiposantrlarında hesaplanan ΔCFS değerlerinin dağılımını verir. İzleyen olay konum belirsizliği sayımlara yansıtılmamıştır. Kırmızı çubuklar yük artışını, mavi çubuklar gerilme gölgesini, gri bant iki eşik arasındaki yansız aralığı gösterir (eşik 0,1 bar = 0,01 MPa: Hardebeck vd., 1998).

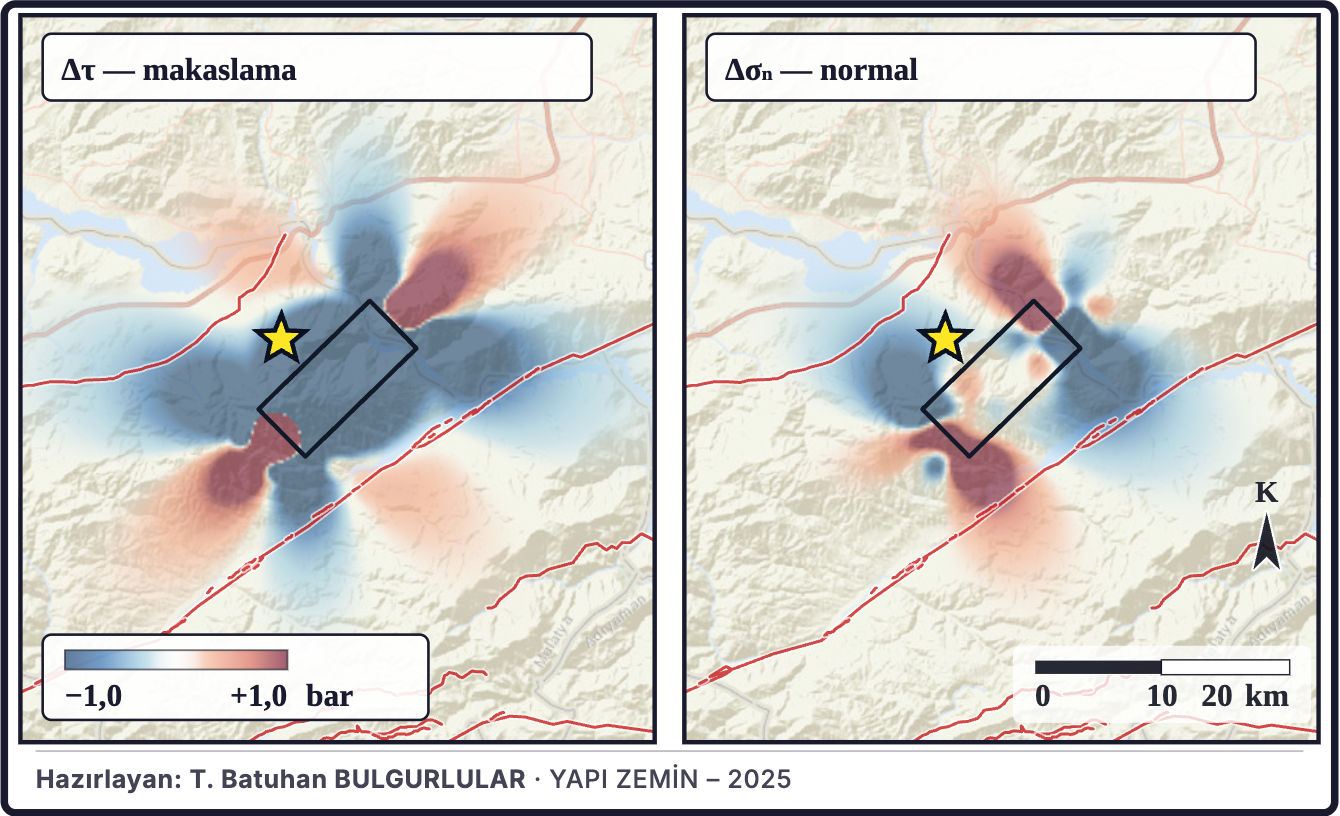

Şekil 6c. ΔCFS'in iki bileşeni ayrı panellerde gösterilmiştir: solda makaslama gerilmesi değişimi Δτ, sağda fay düzlemine dik normal gerilme değişimi Δσₙ (ΔCFS = Δτ + μ′·Δσₙ). Kadraj kaynak çevresine yakınlaştırılmıştır; renk ölçeği ve kaynak geometrisi ΔCFS haritasıyla aynıdır; yıldız dış merkezdir; ince dörtgen kaynağın yüzey izdüşümüdür (bileşen ayrışımı: Okada, 1992 analitik çözümü).

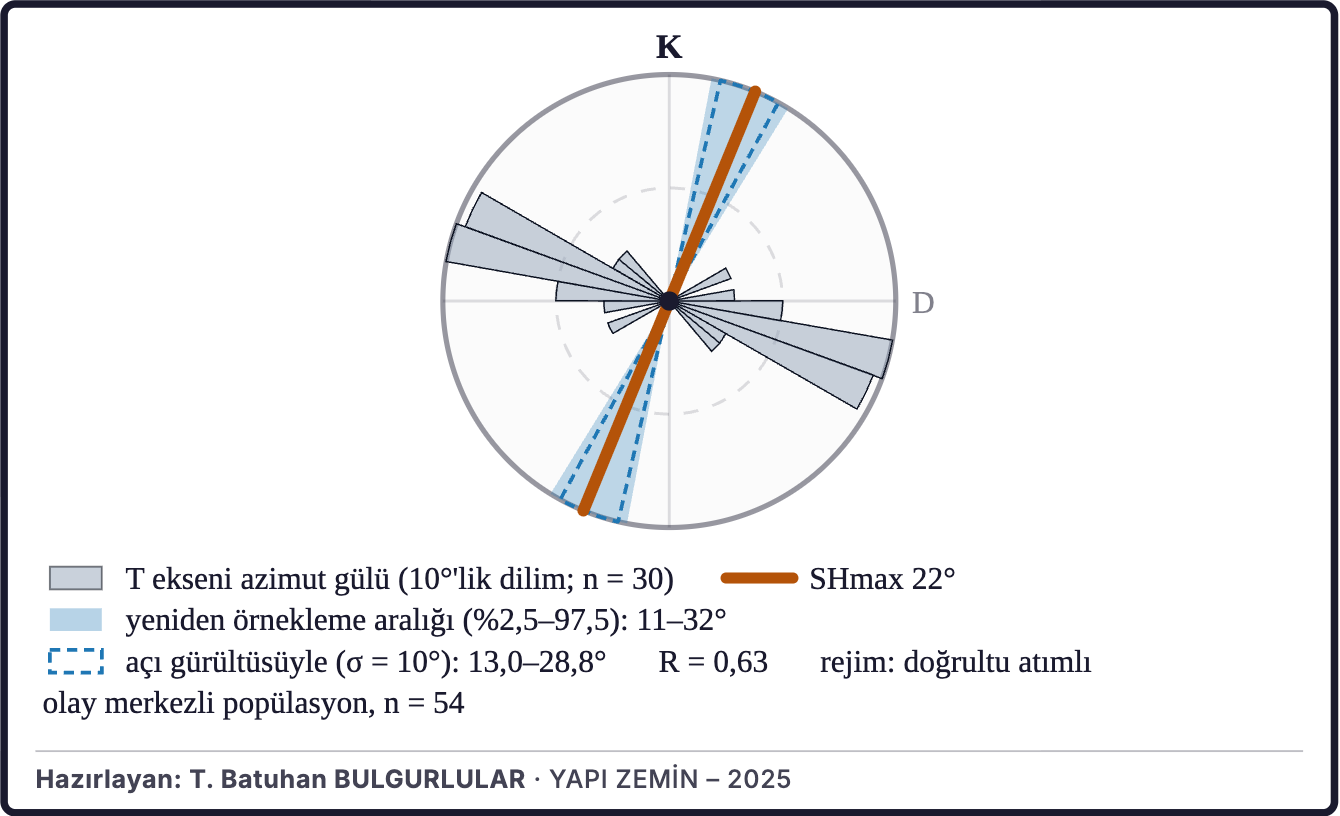

Şekil 6d. SHmax = 22° (yön gevşek kısıtlı); rejim doğrultu atımlı faylanmadır (olay merkezli mekanizma popülasyonunun gerilme inversiyonu). Kuzeyi yukarıda olan gül diyagramında turuncu çift uçlu eksen gerilme inversiyonundan bulunan SHmax azimutunu, mavi yelpaze bu azimutun %2,5–97,5 yüzdelik aralığını (eksenel olduğundan karşı ucuyla birlikte) gösterir. Kesikli mavi sınır, her mekanizmanın doğrultu, eğim ve kayma açısına σ = 10°'lik rastgele gürültü de eklenerek yinelenen tersinimin aynı yüzdelik aralığıdır (Vavryčuk, 2014). Gri sektörler bölgesel mekanizma kümesinin T ekseni (uzama) azimut gülüdür (10°'lik dilimler; yarıçap sayımın kareköküyle orantılı); kümede salt çoğunlukta bir sınıf bulunmadığından P ekseni gülü çizilmemiştir. İç kesikli çember yarı ölçek halkasıdır; şekil oranı R ve rejim sınıfı lejanttadır (SHmax yönü: Lund ve Townend, 2007; rejim sınıfı: Dünya Gerilme Haritası kuralı).

Tablo 5. Statik Coulomb gerilme değişimi modelinin parametreleri, alan istatistikleri ve izleyen olay sınaması

Alan Okada (1992) elastik yarı uzay çözümüyle kurulmuş, alıcı geometri kaynak fayla eş alınmıştır. ΔCFS = Δτ + μ′·Δσₙ. Değerler tek dikdörtgen kaynak varsayımına dayanır; çok segmentli kırılmalarda uç bölgelerin deseni basitleşir. İzleyen olay sınaması nokta hesabıdır: ΔCFS her izleyen olayın kendi konumunda ve derinliğinde hesaplanmıştır; yansız bant |ΔCFS| < 0,1 bar; kaynak dikdörtgenine 2,0 km'den yakın olaylar (kaynak üstü) sayım dışıdır. İzleyen olay konum belirsizliği sayımlara yansıtılmamıştır.

5 Kaynak fiziği: sismik moment, enerji ve gerilme düşümü

Sismik moment M₀ = 1,251×10¹⁸ N·m'dir (Mw 6,00; GCMT skaler momenti). Bu büyüklükten log₁₀E = 1,5·Mw + 4,8 bağıntısıyla türetilen nominal ışınan enerji E ≈ 6,3×10¹³ J'dür; değer Kanamori (1977) varsayımına (E/M₀ ≈ 5×10⁻⁵) dayanır ve ölçülmüş bir ışınan enerji değildir. Gerilme düşümü, yayımlanmış kırık dörtgeninin boyutlarıyla (L = 12,3 km, W = 9,0 km) ve eşdeğer alanlı dairesel çatlak bağıntısıyla (Eshelby, 1957) Δσ ≈ 2,6 MPa olarak kestirilmiştir. Bağıntıda gerilme düşümü W²·L ile ters orantılı olduğundan kestirim öncelikle kırık boyutunun seçimine duyarlıdır: Wells ve Coppersmith (1994) ölçeklemesinin doğrultu atımlı kolunun boyutlarıyla (L = 14,1 km, W = 7,2 km) aynı bağıntı 2,9–2,9 MPa vermektedir; ölçekleme kolu mekanizmanın baskın kayma bileşenine göre seçilmiştir. Birincil kestirimle birlikte incelenen 2 seçeneğin tümünde nokta değer 2,6–2,9 MPa, aralığın sınırları 2,6–2,9 MPa arasında kalmaktadır; artçı zonundan türetilen yarıçap kaynak boyutu olmadığından bu aralığa alınmamıştır. Bu aralık yalnız incelenen seçeneklerin yayılımıdır: yayımlanmış öbür boyut seçenekleri (ör. sonlu fay modelinin kendi düzleminin boyutları) yerel arşivde bulunmadığından aralığa girmemiştir; aralık bu nedenle kırık boyutu belirsizliğinin tamamını göstermez. Duyarlılık olarak erken artçı zonu (çalışma olayına uzaklıkların %90 yüzdeliği; ilk 2 gün) üzerinden alınan R = 11,4 km yarıçaplı dairesel çatlak (Eshelby, 1957) Δσ ≈ 0,37 MPa (n = 247 olay) vermektedir; artçı zonu kaynak yarıçapı olmadığından bu değer benimsenen kestirim değildir.

Şekil 7a–7d: Şekildeki bulut, bölgede DYFI kaydı bulunan 50 olayın bildirilen en büyük topluluk şiddetini (CDI) büyüklüğe karşı vermektedir; yıldız çalışma olayının kaydıdır (Şekil 7a ve 7c). Çalışma olayının topluluk şiddeti bölge bulutundaki en yüksek değerdir. CDI gönüllü çevrimiçi bildirimlerden derlenir ve yerleşim yoğunluğuna bağlıdır; aletsel şiddetin yerine geçmez. Model şiddet alanı, şiddet-azalım bağıntısının uzaklıkla düşen halkalarını harita üzerinde verir; dış merkez yakınında hesaplanan tepe şiddet MMI VII (model değeri 7,1) düzeyindedir (Şekil 7b). Model hesabına yerel zemin etkisi katılmamıştır; gözlenen şiddet dağılımı bu haritadan değil makrosismik verilerden okunur. Hiçbir eşiği aşmayan 14 çözüm üçgenin orta bölgesinde yer almakta ve eğik/karma sınıfına girmektedir (Şekil 7d). Bölgesel mekanizma kümesindeki çözümlerin büyüklükleri Mw 4,81–6,76 aralığındadır; en büyük çözüm doğrultu atımlı sınıfındadır. Sınıf sayımı büyüklükten bağımsız olduğundan her çözüm sayıma eşit ağırlıkla girer; sayıca baskınlık ile moment baskınlığı ayrı niceliklerdir.

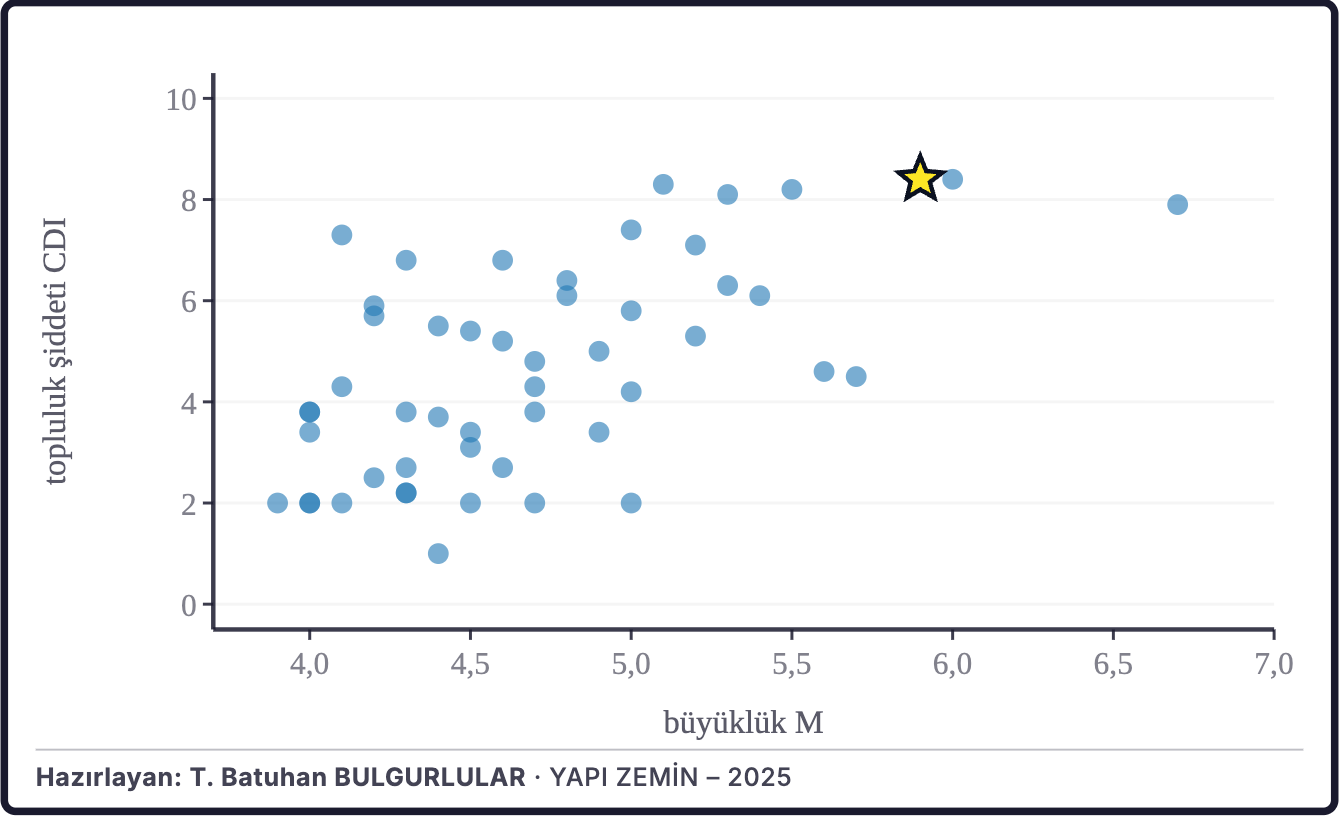

Şekil 7a. Bölgedeki depremlerin topluluk şiddeti (CDI) büyüklüklerine karşı çizilmiştir; yıldız çalışma olayının bildirim kaydıdır (veri: USGS “Did You Feel It?” [DYFI]; yöntem: Atkinson ve Wald, 2007).

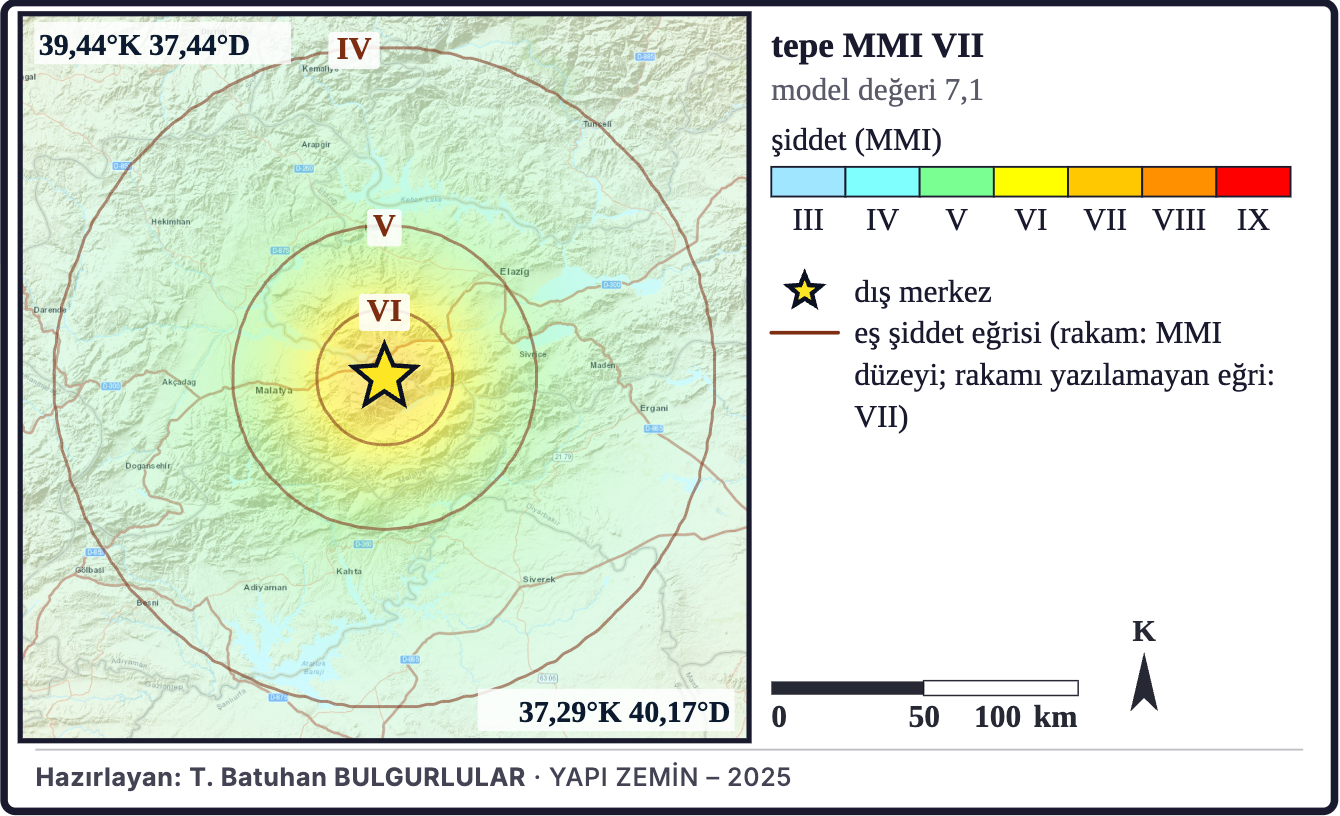

Şekil 7b. Harita modellenmiş makrosismik şiddet (MMI) alanını gösterir; yıldız dış merkezdir (şiddet-azalım bağıntısı: Allen vd., 2012).

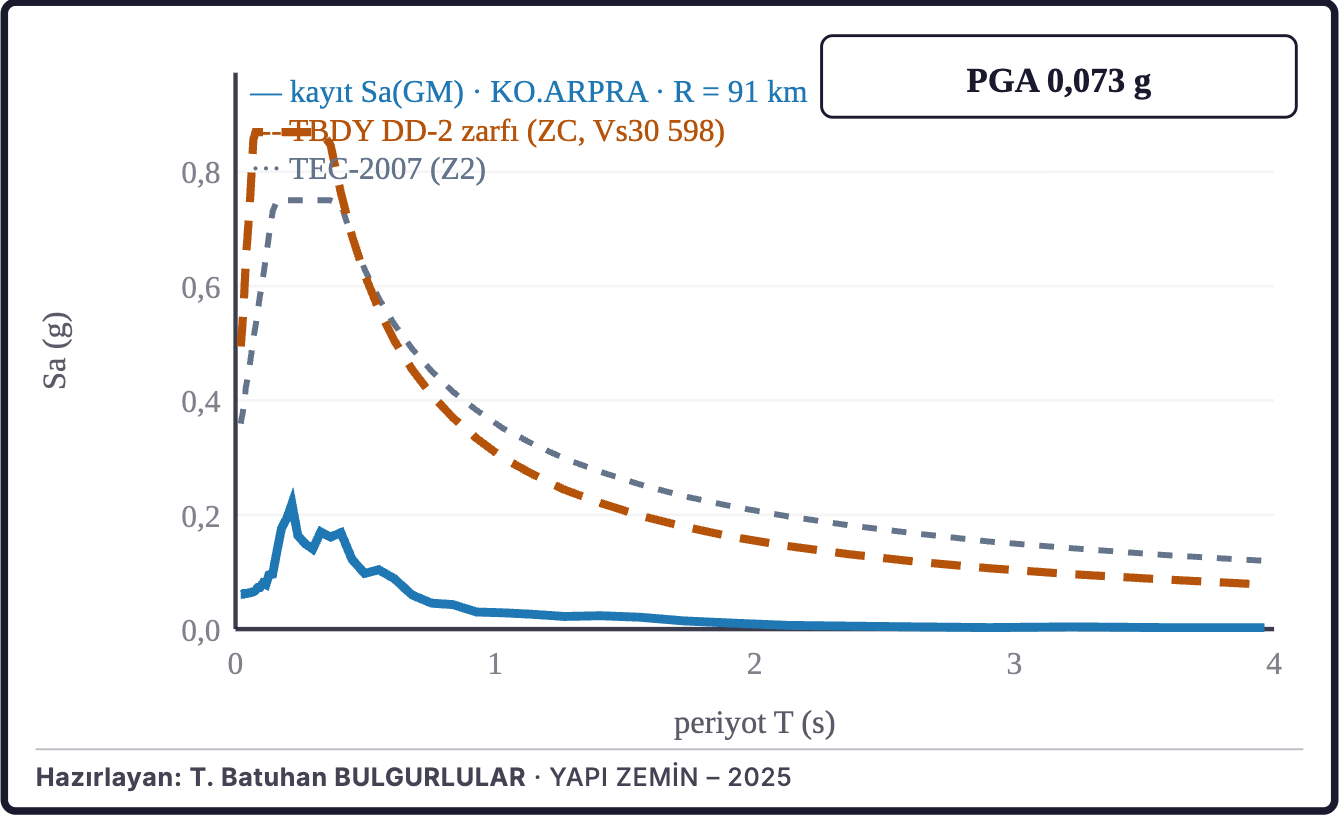

Şekil 7c. Yatay eksen periyot T (s), düşey eksen %5 sönümlü spektral ivme Sa (g), mavi eğri kayıt, turuncu kesikli eğri tasarım zarfıdır. Şekil kaydedilen yer hareketinin tepki spektrumunu tasarım zarfıyla karşılaştırır, mavi eğri en yakın ivme-ölçer istasyonunun iki yatay bileşeninin geometrik ortalaması Sa(T), turuncu kesikli eğri aynı sahanın zemin sınıfı ve harita spektral ivme katsayılarıyla kurulan TBDY DD-2 tasarım spektrumu, gri noktalı eğri varsa TEC-2007 karşılığıdır; mavi eğrinin turuncu zarfı aştığı periyot bandı, o periyoda denk yapı stoğu için tasarım düzeyinin aşıldığı banttır (TBDY 2018 tasarım spektrumu; kayıt: FDSN ham ivme).

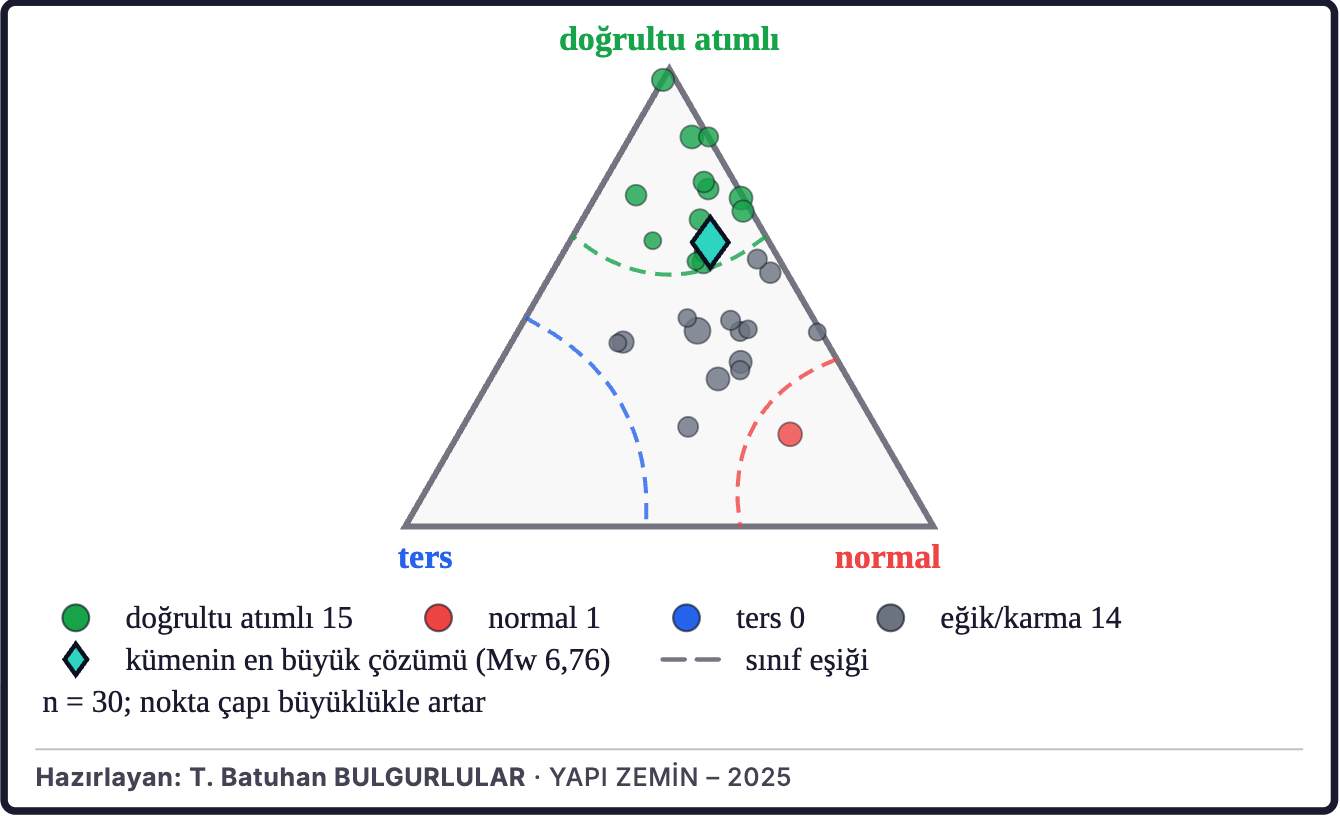

Şekil 7d. Çekinceli sayım: 30 çözümün %50'si doğrultu atımlı sınıfındadır (%95 Wilson aralığı %27–73; 15 bağımsız küme). Alt uç %70 baskınlık eşiğinin altında kaldığından tek sınıflı niteleme yapılmamıştır. Bağımsız kümeler Gardner–Knopoff pencereleriyle ayrılmıştır. Frohlich üçgeninde her nokta bir odak mekanizması çözümünün P, T ve B eksenlerinin dalım açılarından gnomonik izdüşümle kurulan konumudur (köşeler: ters, normal, doğrultu atımlı). Renkli kesikli eğriler sınıf eşikleridir (B dalımı 60°, P dalımı 60°, T dalımı 50°); nokta rengi sınıfı, gri renk hiçbir eşiği aşmayan eğik/karma çözümleri, nokta çapı büyüklüğü, turkuaz elmas kümedeki en büyük çözümü gösterir; sınıf sayımları lejanttadır (Frohlich, 1992 gnomonik üçgeni; Frohlich ve Apperson, 1992 eşikleri; çözümler: Global CMT, Ekström vd., 2012).

6 Odak mekanizması, moment-tensör ayrışımı ve gerilme rejimi

GCMT moment tensörü çözümünün düğüm düzlemleri doğrultu/eğim/kayma açılarıyla 245°/47°/−10° (NP1) ve 342°/83°/−137° (NP2) olarak verilmektedir; kayma NP1 üzerinde sol yönlü doğrultu atım, NP2 üzerinde normal bileşenli sağ yönlü doğrultu atım niteliğindedir. Çözümün moment büyüklüğü Mw 6,00'dır. Moment tensörünün asal eksenlerinin (P, T, B) dalımları (35°, 23°, 46°) Frohlich ve Apperson (1992) eşiklerinin (B > 60°, P > 60°, T > 50°) hiçbirini aşmadığından mekanizma tek bir faylanma sınıfına atanmamıştır. Kayma açılarına göre kaymanın doğrultu boyunca bileşeni NP1 düzleminde %98, NP2 düzleminde %73 düzeyindedir: kayma iki düzlemde de ağırlıkla doğrultu atımlıdır. GCMT deviatorik moment tensörünün lune ayrışımı %DC = 84,7, %CLVD = −15,3 vermektedir (γ = 3,9°; %ISO = 0 ve δ = 0 değerleri ölçüm değil, GCMT çözümünün deviatorik kısıtı gereğidir). Baskın makaslama bileşeni ve sınırlı deviatorik sapma tektonik depremler için olağan aralıktadır. Ayrışım olayın kendi GCMT çözümü (±180 s eşleşmesi) tensöründen hesaplanmıştır. Olay merkezli mekanizma popülasyonundan yinelemeli gerilme inversiyonu (olay merkezinden ±1,2°; kataloğun bütün dönemi, çözüm yılları 1998–2026; n = 54; ortalama uyumsuzluk 20,9°) en büyük yatay sıkışma yönünü SHmax = 22° (%2,5–97,5 yeniden örnekleme aralığı: 11–32°) ve rejimi doğrultu atımlı faylanma olarak vermektedir; gerilme şekil oranı R = 0,63 (0,41–0,84) olarak kestirilmiştir. Odak mekanizması açılarına 10° standart sapmalı gürültü eklenerek yinelenen yeniden örneklemede aralık 13,0–28,8° olmaktadır; aralığın genişliği bu çalışmanın işletimsel eşiğinin (15°) üzerinde olduğundan yön gevşek kısıtlı sayılmıştır. Şekil oranı R = (σ₁ − σ₂)/(σ₁ − σ₃) biçiminde tanımlıdır (asal gerilmeler basınç pozitif, σ₁ ≥ σ₂ ≥ σ₃); 0'a yakın değer σ₂'nin σ₁'e, 1'e yakın değer σ₃'e yakın olduğunu gösterir. Bu değerler pencere olaylarının kendisine değil, olay merkezli mekanizma popülasyonunun gerilme alanına aittir. Bölgesel mekanizma kümesinin (aynı dönem; n = 30) çözümleri Frohlich ve Apperson (1992) eşikleriyle (B dalımı > 60° doğrultu atımlı, P > 60° normal, T > 50° ters; geri kalanı eğik/karma) sınıflanmış ve Frohlich (1992) üçgeninde gösterilmiştir: 15 doğrultu atımlı, 1 normal, 0 ters ve 14 eğik/karma çözüm. Kümede en sık sınıf doğrultu atımlı faylanmadır: 30 çözümün 15'i (%50) bu sınıftadır. Oranın %95 Wilson (1927) aralığı %27–73'tür; aralık, Gardner ve Knopoff (1974) uzay–zaman pencereleriyle ayrılan 15 bağımsız kümeye göre hesaplanmıştır. Aralığın alt sınırı (%27) bu çalışmanın baskın sınıf nitelemesi için aradığı işletimsel eşiğin (%70) altında kaldığından küme tek sınıflı olarak nitelenmemiştir. Eşik kullanmayan en dik eksen sınıflamasında sayım 23 doğrultu atımlı, 7 normal ve 0 ters çözümdür; bu sınıflama eğik/karma çözümleri de en dik eksenlerine göre üç sınıftan birine atar. Bu tip sayımı ile gerilme tensöründen türetilen Anderson rejimi ayrı ölçütlerdir: sayım tek tek mekanizmaların eksen dalımlarını sınıflar, rejim ise popülasyona ortak tek bir gerilme alanı uydurulmasından çıkar; biri diğerinin doğrulaması değildir. Gerilme inversiyonuna giren olay merkezli mekanizma popülasyonunda (n = 54) aynı Frohlich ve Apperson (1992) eşikleriyle mekanizma karışımı 33 doğrultu atımlı, 3 normal, 1 ters ve 17 eğik/karma çözümden oluşmaktadır; bu popülasyon yukarıdaki bölgesel mekanizma kümesinden farklıdır.

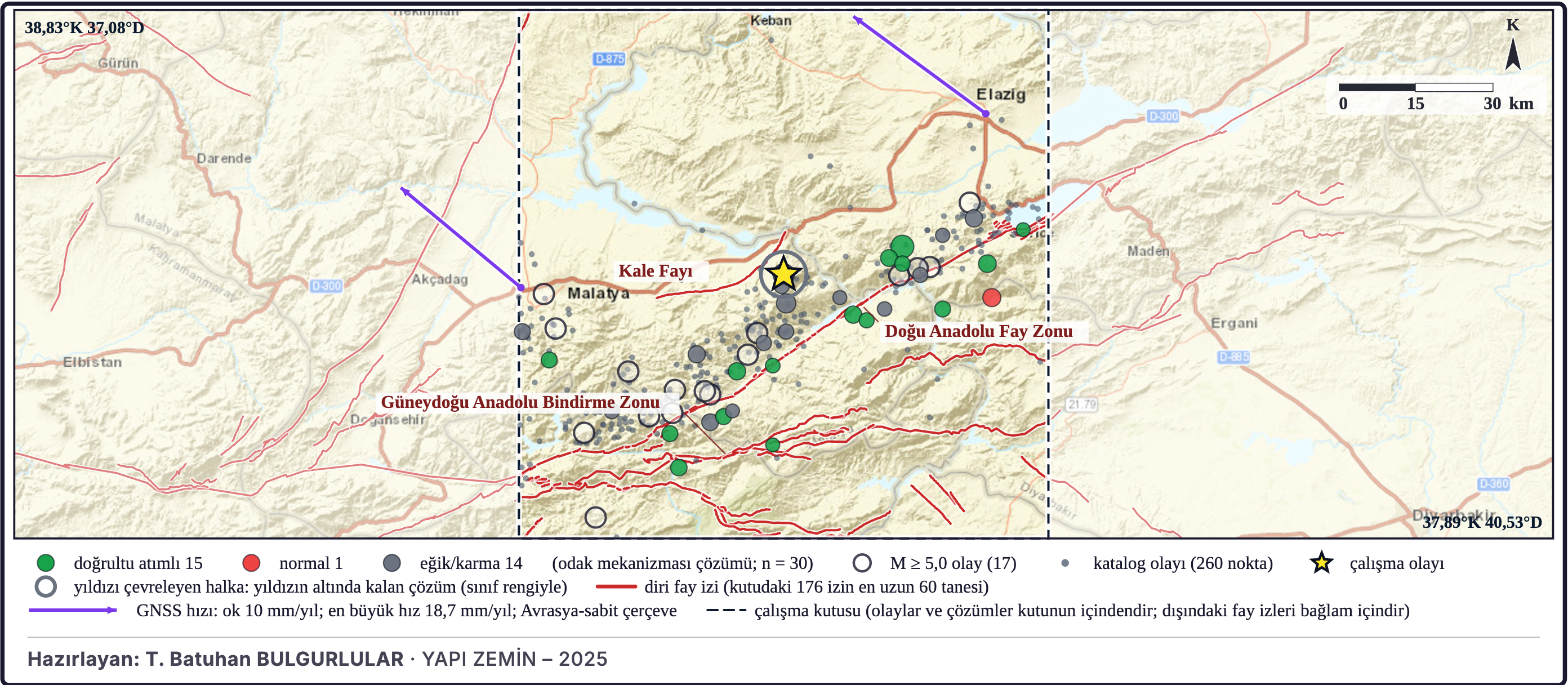

Şekil 8: Tektonik çerçeve haritası, çalışma alanını bölgesel fay sistemleri ve 2 GNSS istasyonunun yıllık hız vektörleri bağlamına oturtur (Şekil 8). Vektörler istasyonların levha-sabit çerçevedeki uzun dönemli hızlarıdır; pencere içindeki dizinin anlık deformasyonunu göstermez. Yayımlanmış odak mekanizması çözümleri Tablo A6'da verilmiştir.

Şekil 8. Haritada odak mekanizması çözümleri, diri fay izleri ve GNSS hız vektörleri birlikte gösterilmiştir. Renkli dairelerde renk mekanizma sınıfını, çap büyüklüğü kodlar. Kırmızı çizgiler haritalanmış diri fay izleridir; dış merkeze en yakın adlı faylar harita üzerinde adlandırılmıştır. Mor oklar GNSS istasyonlarının yatay hız vektörleridir (başvuru oku ve en büyük hız lejanttadır). İçi boş halkalar M ≥ 5,0 olayları, küçük gri noktalar katalog sismisitesini, sarı yıldız çalışma olayının dış merkezini gösterir (GCMT mekanizmaları; GNSS: Nevada Geodetic Laboratory [NGL] MIDAS hızları, Blewitt vd., 2016, 2018; Avrasya-sabit çerçeve: GSRM v2.1, Kreemer vd., 2014; faylar: MTA TDFH-2026 [Elmacı vd., 2026]).

7 Kırılma geometrisi ve gerçek kırık düzleminin kısıtlanması

Çalışma kutusundaki sismisitenin yatay yayılımı 100,4 × 36,5 km boyutundadır (uzun × kısa eksen); olayların %95'i 4,8–16,0 km derinlik bandındadır (%2,5–97,5 yüzdelik); kayıtların önemli bölümü sabit derinlikli olduğundan bandın tabanı sismojenik kalınlık olarak yorumlanmamıştır (sabit derinlik payı Veri ve Yöntem bölümünde verilmiştir). İzleyen olay bulutunun uzun ekseni 59° doğrultusundadır (%95 güven aralığı 57–60°); uzama oranı 2,63'tür (n = 1.445). İzleyen olay kümesinin yatay boyutu en az 86,1 × 35,2 km olarak ölçülmüştür (seçim yarıçapıyla sınırlı alt sınır). İzleyen olaylar dış merkez çevresinde 52 km yarıçaplı daireyle seçilmiştir ve bulut bu sınıra dayanmaktadır (dış merkeze uzaklıkların %90 yüzdeliği 43 km, en uzak izleyen olay 52 km); bu nedenle izleyen olay bulutunun boyut ve uzama ölçüleri seçim yarıçapıyla sınırlıdır ve bulutun gerçek yayılımı için alt sınır olarak okunmalıdır, izleyen olayların sentroidi de yalnız seçim dairesinin içindeki izleyen olaylardan hesaplanmıştır. Çalışma olayı bu ölçütle dizinin en büyük olayı olmadığından bulut ölçüleri çalışma olayının kendi artçılarına özgülenemez ve bu çekinceyle okunmalıdır. Gerilme alanı altındaki fay kararsızlık indeksleri I(NP1) = 0,782 ve I(NP2) = 0,952 olup aradaki fark 0,170 olarak ölçülmüştür. Bu çalışmada iki düzlemin ayırt edilmiş sayılması için benimsenen işletimsel ölçüt ΔI > 0,15 olup, bu eşik literatürden alınmamış, çalışmanın kendi kararı olarak belirlenmiştir. Ölçülen fark bu eşiğin üzerindedir; bu ölçüte göre kırık düzlemi adayı NP2'dir. Çalışma olayının Gardner–Knopoff kümesi (2 çözüm) dışlanarak yinelenen inversiyonda (n = 52) I(NP1) = 0,764 ve I(NP2) = 0,959 bulunmuştur; düzlem tercihi aynı kalmaktadır. Aynı gerilme tensörü altında Wallace–Bott kayma uyumsuzluğu (gözlenen kayma vektörü ile düzlem üzerinde gerilme tensöründen çözülen makaslama gerilmesi arasındaki açı; Wallace, 1951; Bott, 1959) NP1 için 3,0°, NP2 için 20,9° ölçülmüştür; fark 10° düzeyini aştığından NP1 lehine bir kanıt sayılmıştır (ölçüt aynı popülasyon tensörüne dayandığından düzlemi tek başına seçmez). Yayımlanmış kırık dörtgeninin (Barnhart Geodetic Centroid Finite Fault) düzlemi NP1 düğüm düzlemine 17°, NP2 düzlemine 74° açıdadır; kaynak boyutuna dayanan hesaplarda bu yayımlanmış geometri kullanılmıştır.

Şekil 9: Büyüklük dağılımı ve kümülatif eğri, kataloğun hangi büyüklükten itibaren tam sayıldığını görsel olarak sınar (Şekil 9). Mc altındaki düşüş fiziksel bir eksiklik değil, ağ duyarlılığının sınırıdır: küçük olaylar meydana gelmiş ancak yeterli istasyonda kaydedilemedikleri için katalogda yer almamıştır. Tüm büyüklük–frekans istatistikleri yalnız Mc üstü örneklemle kurulmuştur; eşik altı veriyi katmak b değerini sistematik olarak düşürürdü. Kurumlar arası büyüklük karşılaştırması Tablo 6'da verilmiştir.

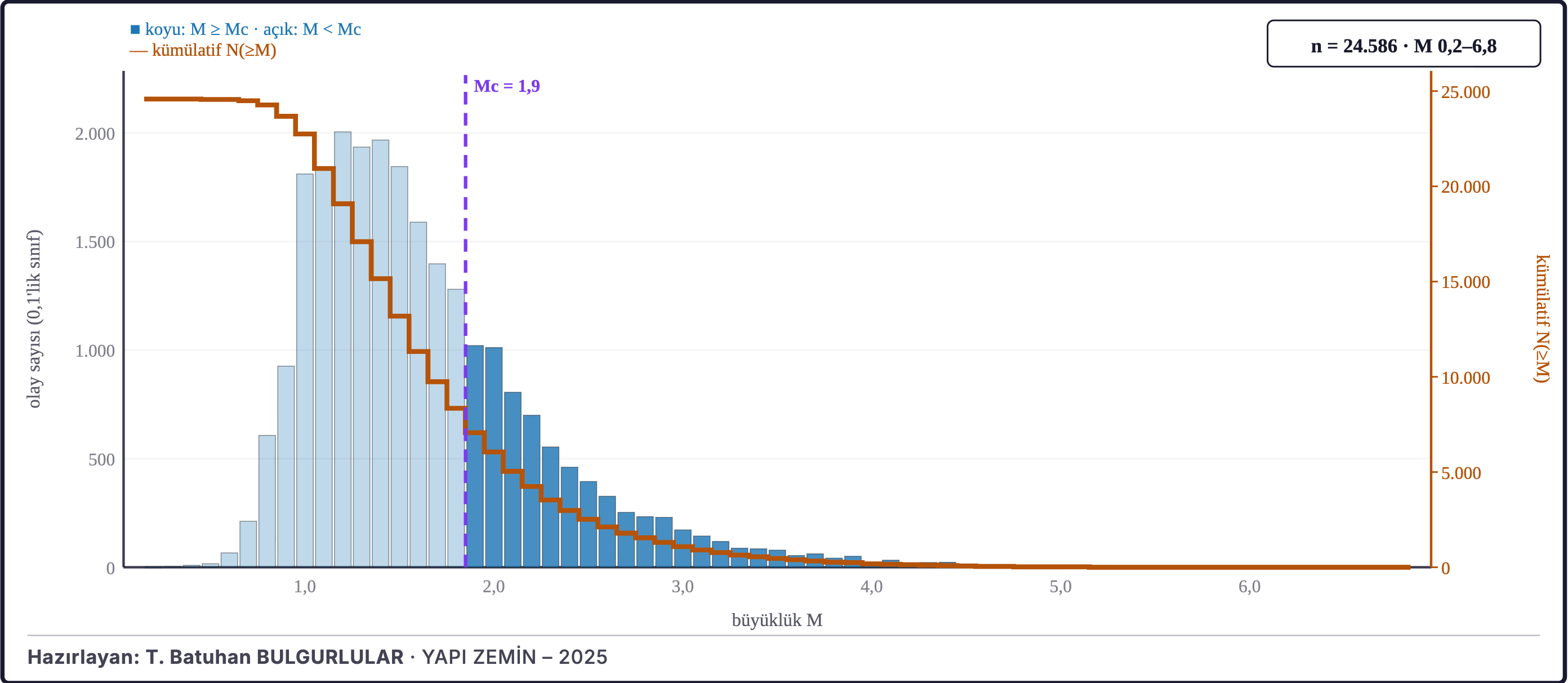

Şekil 9. Tamlık büyüklüğü Mc = 1,9 olarak benimsenmiştir (b-kararlılığı ölçütü); bu eşikte uyum iyiliği %98,6 düzeyindedir; pencerenin en büyük olayı Mw 6,8 büyüklüğündedir. Mavi çubuklar 0,1 genişliğindeki büyüklük sınıflarına düşen olay sayısıdır (sol eksen); turuncu eğri kümülatif N(≥M) sayımıdır (sağ eksen). Mor kesikli çizgi tamlık büyüklüğüdür; olay sonrası dönemin b değeri bu çizgiyle değil, o dönemin kendi tamlık eşiğiyle (Mc = 1,4) kestirilmiştir. Çizginin altındaki sınıflar açık dolguludur (tam katalog, n = 24.586).

Tablo 6. Kurumlar arası büyüklük karşılaştırması

Moment büyüklüğü ölçeğindeki 4 kurum değeri 5,9–6,0 aralığındadır (en büyük fark 0,1). Aktarılmış çözüm (ISC Mw 6,0; NEIC çözümünün aktarımı) başka bir kurumun çözümünü yinelediğinden ayrı kurum değeri sayılmamıştır. Öteki ölçek sınıflarındaki değerler ayrı niceliklerdir ve bu karşılaştırmaya katılmamıştır: NIEP ML 6,0 (yerel büyüklük; uzak ağ çözümü); INGV Mwp 6,1 (hızlı moment kestirimi; uzak ağ çözümü). Uzak ağ çözümü (GSI Mwp 6,3) derinlik karşılaştırmasında olduğu gibi bu karşılaştırmaya da katılmamıştır. GCMT satırı moment tensörü referansıdır ve kurum sayımına dâhil değildir.

8 Dizi istatistiği

Çalışma olayını izleyen 90 günlük dönemde, 52 km yarıçaplı Gardner–Knopoff uzay penceresi (Gardner ve Knopoff, 1974) içinde 1.445 izleyen olay kaydedilmiştir; bunların en büyüğü M 4,2 büyüklüğündedir. İzleyen olayların (M ≥ 1,2) günlük oranı, ilk ölçüm aralığında (0,7–1,6 saat) günde 700 olaydan (%95 güven aralığı 450–1.100) son ölçüm aralığında (40–90 gün) günde 7,0 olaya (%95 güven aralığı 6,2–7,8) inmiştir; ilk aralıktaki oran son aralıktakinin 99 katıdır (%95 güven aralığı 63–150) ve azalma kesin Poisson güven sınırlarıyla (Garwood, 1936) istatistiksel olarak ayırt edilebilir düzeydedir; ilk 0 saatin kaydı eksik olduğundan ilk ölçüm aralığı kaydın tamlaştığı andan sonraki ilk aralıktır. Omori–Utsu sönüm yasası n(t) = K/(t + c)ᵖ bu diziye en büyük olabilirlik yöntemiyle (Ogata, 1983) uydurulmuştur (n = 952 olay, 90 günlük pencere); p ve c değerleri bu çalışmanın bulgu ölçütünü karşılamadığından verilmemiştir. Değerlerin verilmemesinin gerekçesi ilk saatlerdeki katalog eksikliğidir. Uydurma çalışma olayından başlamaktadır; tamlık eşiği çalışma olayını izleyen ilk pencerede 1,7'dir ve 1,4 değerine çalışma olayından 0,3 saat sonra inmektedir. İlk saatlerin olay sayısı eksik olduğundan c yukarı yanlı olabilir, p de bu eksiklikten etkilenebilir. Sönüm bu nedenle yalnız yukarıda verilen gözlenen günlük oranlarla betimlenmiştir. Çalışma olayı ile izleyen en büyük olay arasındaki büyüklük farkı ΔM = 1,7 olarak ölçülmüştür (katalog büyüklükleri M 5,9 ve M 4,2); fark Båth yasasıyla (Båth, 1965) karşılaştırılmamıştır. Aynı dizi için büyüklük–frekans (Gutenberg–Richter) bağıntısının ekstrapolasyonundan (Gutenberg ve Richter, 1944) türetilen en büyük olay kestirimi M* ≈ 4,9'dur (kestirimde kullanılan b = 0,81; 52 km yarıçaplı dizi penceresinde M ≥ 1,2 olan 952 izleyen olay üzerinden); bu, dizinin istatistiksel ölçek göstergesidir, gelecekteki bir olayın büyüklüğü değildir. Buradaki b, dizi penceresindeki izleyen olaylardan kestirilmiştir ve bölgesel sismisite bölümünde verilen olay sonrası b ile aynı çekinceyi taşır: ilk saatlerdeki katalog eksikliği nedeniyle b aşağı yanlı olabilir; b küçüldükçe M* büyüdüğünden kestirim yukarı yanlı olabilir: ilk 0,3 saat dışlanarak kurulan ikinci kestirimde (b = 0,90, olay sonrası dönemin ikinci b kestiriminden; M ≥ 1,4 olan 694 izleyen olay) M* ≈ 4,5'tir ve aynı alt listede gözlenen en büyük izleyen olay M 4,2'dir.

9 Statik coulomb gerilme aktarımı ve gözlemsel sınaması

ΔCFS alanı, yarı-sonsuz elastik ortamdaki dikdörtgen dislokasyon çözümüyle (Okada, 1992), kaynak fayla eş yönelimli alıcı düzlemde, etkin sürtünme katsayısı μ′ = 0,40 ile 8,1 km derinlikte ve 65 × 61 düğümlü ızgarada hesaplanmıştır. Gerilme aktarımı hesabının kaynak geometrisi yayımlanmış kırık dörtgeninden (Barnhart Geodetic Centroid Finite Fault) alınmıştır (doğrultu/eğim/kayma 226°/54°/−10°; L = 12,3 km, W = 9,0 km). Kayma açısı, GCMT moment tensörünün bu düzleme yakın düğüm düzleminden (NP1) alınmıştır. Gözlemsel sınama olarak ΔCFS her izleyen olayın kendi hiposantrında, kaynakla eş yönelimli alıcı düzlemde hesaplanmıştır: 1.298 izleyen olayın 260 tanesi (%20) +0,1 bar üzerindeki yükleme alanında, 495 tanesi (%38) −0,1 bar altındaki gölge alanında, 543 tanesi iki eşik arasındaki yansız banttadır; kaynak düzleminin üstüne düşen 147 izleyen olay bu sayımın dışında tutulmuştur. Çalışma olayı bu ölçütle dizinin en büyük olayı olmadığından sınamanın sayımları çalışma olayının kendi artçılarına özgülenemez ve bu çekinceyle okunmalıdır. Yansız bant eşiği 0,1 bar olarak alınmıştır. Bu eşiğin karşılığı olan 0,01 MPa düzeyinin altındaki statik gerilme değişimlerinin saptanabilecek sayıda olay tetiklemeyebileceği öne sürülmüştür (Hardebeck vd., 1998). Karşılaştırma için bir boş model kurulmuştur: boş model, izleyen olayların yerleşiminin gerilme değişimi alanından bağımsız olduğu varsayımını temsil eden uzamsal karşılaştırma modelidir ve burada olay öncesi sismisitenin konumlarından oluşur. Boş modelde yükleme alanına düşen pay %22 olarak ölçülmüştür (635/2.915); izleyen olay payı ile boş model payı arasındaki fark −1,8 yüzde puanıdır (%95 güven aralığı −4,3 ile 0,9 arası; iki bağımsız oranın farkı için Wilson skor aralıklarını birleştiren Newcombe, 1998 yöntemi). Aralık sıfırı içerdiğinden izleyen olay yerleşimi bu ölçüyle boş modelden ayırt edilememektedir. İzleyen olay konum belirsizliği bu sayımlara yayılmamıştır; işletimsel bir konum senaryosunda (yatay 2 km, derinlik 3 km standart sapma) izleyen olayların %70 kadarının sınıfı değişmektedir. Senaryonun yatay sapması pencerede ölçülen kurumlar arası dış merkez farkının ortancasından (3,2 km) küçük olduğundan bu pay alt sınır olarak okunmalıdır; daha geniş bir senaryoda (yatay 5 km, derinlik 5 km standart sapma; sabit derinlikli kayıtlarda derinlik 2–25 km arasında düzgün dağılımlı) bu pay %76 düzeyine çıkmaktadır. Sınıflar katalog hiposantrlarına göredir ve alan tetiklenme kanıtı olarak değil, gerilme aktarımının yön ve mertebe betimlemesi olarak okunmalıdır. Alıcı düzlem kaynakla eş yönelimlidir; bu, gerilme değişimini kaynak fayın kendi geometrisi üzerinde okumak demektir ve başka yönelimli bir alıcı düzlemde yükleme ve gölge alanlarının deseni farklıdır. Fay kararsızlık ölçütü NP2 düğüm düzlemini (342°/83°/−137°) öne çıkarmaktadır; kaynak geometrisi yayımlanmış kırık çözümünden alındığından alan o düzlem üzerine kurulmamıştır. Alanın büyük bölümü küçük genliklidir: ızgaranın yalnız %11 kadarında |ΔCFS|, bu çalışmada yansız bant eşiği olarak alınan 0,1 bar'ı aşmaktadır. Düğüm değerlerinin ortancası 0,00080 bar, %5–95 aralığı −0,15 ile 0,081 bar arası, %1–99 aralığı −2,1 ile 0,42 bar arası olarak hesaplanmıştır. Dislokasyon çözümünde gerilme kaynak dikdörtgeninin kenarlarında ıraksadığından alanın uç değerleri ızgara aralığına bağlıdır ve raporlanmamıştır. Alan iki bileşenine ayrılarak da incelenmiştir: makaslama gerilmesi değişimi Δτ ve fay düzlemine dik normal gerilme değişimi Δσₙ (ΔCFS = Δτ + μ′·Δσₙ). İki panel aynı kadraj ve aynı kaynak geometrisiyle çizildiğinden, birleşik alandaki desenin hangi bileşenden doğduğu doğrudan okunabilir. Gözlemsel karşılık olarak β oran-değişim istatistiği (Matthews ve Reasenberg, 1988) hesaplanmış; 36×36 düğümlü haritada 571 düğümde oran artışı (β > 2), 379 düğümde sismik gölge (β < −2) ölçülmüştür (ana şok öncesi 5 yıl, sonrası 90 gün fiilî gözlem; yalnız kuramsal beklenen sayımı E ≥ 1 olan 1.296 düğüm değerlendirilmiştir; n = 24.586). Bu sayımlar tekil düğüm eşiğine göredir: 1.296 düğüm birlikte sınandığında, gerçek bir değişim olmasa dahi her yönde yaklaşık 30 düğümün eşiği yalnız şans eseri aşması beklenir; düğümler örtüşen toplama yarıçapları nedeniyle bağımsız da değildir. Tekil düğüm sayısı bu nedenle tek başına anlamlılık kanıtı sayılmamıştır. Model loblarıyla örtüşme kanıt niteliğindedir, öngörü değildir.

10 Bölgesel sismisite ve tarihsel bağlam

Olay merkezli bölgesel kataloğun b değeri raporlanmamıştır: uydurulan üstel yasa dağılımın üst kuyruğunu betimlememektedir (M ≥ 5,0 için yasadan beklenen olay sayısı 34,8 iken katalogda 17 olay bulunmaktadır; binom olasılığı < 0,001, bu çalışmanın işletimsel eşiği 0,01). Gerekçe ekteki raporlanmayan çözümlemeler çizelgesinde verilmiştir. Tarihsel eşik üstü kayıtlar, çalışma olayından önceki dönem için iki halkalı bir ölçütle derlenmiştir: 150 km yarıçapta M ≥ 6,0 (5 kayıt) ve 60 km yakın kuşakta ayrıca 5,0 ≤ M < 6,0 (38 kayıt); toplam 43 kayıt. Yakın kuşaktaki M ≥ 5,0 kayıtların sayısı 40'tır; bunların 2'si M ≥ 6,0 büyüklüğündedir ve ilk ölçütte sayılmıştır. Derlemedeki en büyük olay 2023 yılında, dış merkeze 141 km uzaklıkta gerçekleşen M 7,6 depremidir. Derlemenin öteki büyük kayıtları şunlardır: 1905 M 6,8 (27 km); 2020 M 6,8 (23 km); 2003 M 6,4 (145 km); 1986 M 6,0 (99 km). Derlemenin dış merkeze 20 km'den yakın 7 kaydı şunlardır: 09.05.1998 M 5,1 (13 km); 05.06.2020 M 5,0 (13 km); 07.07.2009 M 5,0 (13 km); 06.05.1931 M 5,2 (16 km); 13.07.2003 M 5,7 (16 km); 04.08.2020 M 5,2 (17 km); 26.11.2005 M 5,2 (17 km). Gardner–Knopoff uzay–zaman pencereleriyle ayrıştırılmış bağımsız M ≥ 5,9 olaylar 100 km yarıçaplı alanda çalışma olayından önce 4 kez gözlenmiştir (125 yıllık gözlem süresi). Bağımsız olayların ortalama yinelenme aralığının %95 güven aralığı 12–120 yıldır (kesin Poisson sınırları: Garwood, 1936). Kataloğun bu büyüklükteki tamlık başlangıcı saptanamadığından gözlem süresi kataloğun başından (1900) sayılmış ve katalog bu süre boyunca M ≥ 5,9 için tam varsayılmıştır; varsayım sınanamadığından değer, eksik erken dönem kayıtları ölçüsünde yanlı olabilir.

11 Arka plan dönemi karşılaştırması

Çalışma olayını izleyen 90 günlük dönemde 52 km yarıçaplı dairede ve olay sonrası dönem ile arka plan döneminin ortak tamlık eşiğinde (M ≥ 1,9) 260 olay kaydedilmiştir; bu sayı 2,9 olay/gün oranına karşılık gelir. Çalışma penceresinden önceki ve onunla örtüşmeyen 5 yıllık arka plan dönemi (19.10.2014 – 18.10.2019) aynı dairede ve aynı eşikte 444 olay içermektedir; bu dönemin oranı 0,24 olay/gün düzeyindedir. Oran katı 12'dir (%95 güven aralığı 10–14); aralık, iki Poisson sayımı için kesin koşullu aralıktır (Clopper ve Pearson, 1934). Aralık, sayımların bağımsız Poisson olduğu varsayımına dayanır; ayrıştırılmamış (kümelenmiş) sayımlarda gerçek belirsizlik daha geniştir. Arka plan döneminin b değeri, çalışma kutusunun tamamında ve pencereyle aynı tamlık eşiğinde (Mc = 1,9) kestirilmiştir: b = 0,81 ± 0,04 (N = 483; belirsizlik kestiricisi: Aki, 1965). Pencere değeriyle farkı |Δb| = 0,07, birleşik belirsizlik 0,04 değerindedir; fark birleşik belirsizliğin iki katını aşmadığından iki dönem b bakımından ayırt edilememektedir. İki dönem zamanda örtüşmemektedir. Arka plan dönemi çalışma kutusunda büyük bir depremi ve dizisini içermektedir (tarihsel derlemeden: 04.04.2019 M 5,2). Bu depremin Gardner–Knopoff zaman penceresi (0,5 yıl) arka plan döneminin zamanca %10'unu kapsadığından dönemin olay sayısı ve oranı, ayrıştırılmış (bağımsız) sayım dâhil, bu diziden etkilenir; arka plan oranı bu nedenle diziden arınmış bir taban değildir.

12 Sismisite göçü, kaynak düzlemi ve dönem bölütlemesi

Sismisite göçü, olay bulutunun PCA ana eksenine (G65°B, 245,5°) izdüşürülmesiyle zaman–mesafe düzleminde incelenmiştir; 1.914,6 günlük pencerede 24.586 olay (figürde eşit aralıklı seyreltilmiş 1200 nokta) kullanılmış, ilerleyen cephe kutu-başı %95 yüzdelikle izlenmiştir. Sabit hızlı (doğrusal) cephe modeli v = 0,02 ± 0,00 km/gün, R² = 0,777 vermektedir. Difüzyon zarfı r = √(4πD·t) uyumu D = 0,07 km²/gün (0,8 m²/s), R² = 0,753 vermektedir; bu değer bir zarf üst sınırıdır, ortalama hidrolik difüzivite kestirimi değildir. Düzeltilmiş Akaike ölçütü doğrusal modeli seçmektedir (ΔAICc = 2,4); sabit hızlı cephe ilerleyişi literatürde dayk sokulumu ve asismik kayma cepheleriyle ilişkilendirilen bir desendir, ancak bu panel tek başına mekanizmayı kanıtlamaz. Cephe hızının işareti gözetilerek 0 duraklama ve 2 geri çekilme aralığı ayrı etiketlenmiştir; geri çekilme bir duraklama değildir ve öyle raporlanmamıştır. Sismisitenin ağırlık merkezi, zaman sırasına göre ilk %10 ve son %10 olay (her dilimde 2.459 olay) arasında 28,2 km yer değiştirmiştir (azimut 248°; iki dilimin ortalama zamanları arasında 1.720,3 gün; ortalama 16 m/gün). Bu ölçü iki ortalamanın farkıdır; bir göç modeli uydurması değildir. Duyarlılık olarak dış merkez koordinatlarının zamana göre doğrusal eğilimi 246° yönünü vermektedir; iki kestiricinin yönleri arasındaki fark 1°'dir (ağırlık merkezi farkı pencerenin iki ucunu, regresyon bütün pencereyi tartar). Eğilimin anlamlılığı, kümelenmeye karşı etkin örneklem büyüklüğüyle (n_etkin; Gardner–Knopoff bağımsız küme sayısı ile birinci dereceden öz bağlanım ve öz ilişki düzeltmelerinin en küçüğü) ve Fisher z dönüşümüyle sınanmıştır: kuzey–güney bileşeninde r = −0,43, n_etkin = 68 ile |z| = 3,7; doğu–batı bileşeninde r = −0,53, n_etkin = 51 ile |z| = 4,1. En büyük |z| değeri 1,96 eşiğini aştığından eğilim istatistiksel olarak sıfırdan ayrışmaktadır; eğilim çalışma kutusundaki etkinlik dağılımının zaman içindeki değişimini betimler ve tek bir kaynağın göçü olarak yorumlanmamıştır. Dönem yapısını belirlemek için katalog, parçalı sabit oranlı bir Poisson süreci olarak modellenmiş ve değişim noktası başına BIC (Bayesçi bilgi ölçütü) cezasıyla bölütlenmiştir; bölütleme, 24.586 olayın kümülatif eğrisinin eşit aralıklı 800 noktalık örneği üzerinde yapılmıştır. Bölütleme 8 bölüt vermiştir; bölütlerin süresi ve olay oranı zaman sırasıyla şöyledir: 98 gün, 2,5 olay/gün; 4,9 gün, 277,1 olay/gün; 56 gün, 48,5 olay/gün; 302 gün, 9,4 olay/gün; 745 gün, 3,1 olay/gün; 55 gün, 78,4 olay/gün; 83 gün, 39,8 olay/gün; 570 gün, 13,1 olay/gün. Pencerenin toplam sismik momenti 2,44×10¹⁹ N·m'dir (nominal: moment türü olmayan büyüklükler moment büyüklüğü sayılarak; ölçülmüş bir moment toplamı değildir); çalışma olayının bu toplamdaki payı %5'tir. Moment bütçesinin üst kanalında (en büyük katalog büyüklüğünün 1,0 birim altına kadar: M ≥ 5,8) 3 olay toplam nominal momentin %90 kadarını, kalan 24.583 olay %10 kadarını taşımaktadır.

13 Yer hareketi, makrosismik şiddet ve mühendislik kıyası

Şiddet-azalım bağıntısıyla (Allen vd., 2012) modellenen alan, dış merkez yakınında MMI VII düzeyinde tepe şiddet vermektedir (hesap odak derinliği 10,5 km); MMI IV eşiği dış merkezden yaklaşık 108 km uzaklığa kadar aşılmaktadır. Modelde yerel zemin etkisi ayrıca hesaba katılmamıştır. Topluluk şiddeti verisi (USGS “Did You Feel It?”, DYFI) 372 bildirim ile topluluk ondalık şiddeti (CDI) 8,4 değerini vermektedir (USGS PAGER uyarı düzeyi: sarı). USGS ShakeMap model şiddeti MMI 8,0 olup iki değer arasındaki fark 0,4 birimdir; ShakeMap topluluk bildirimlerini gözlem olarak özümsediğinden bu uyum bağımsız bir doğrulama değildir. Bu çalışmanın şiddet-azalım modeliyle (Allen vd., 2012) kestirilen tepe şiddeti (MMI 7,1) topluluk gözleminin 1,3 birim altında kalmaktadır; fark, modelin yerel zemin koşullarını ve kırık boyutunu hesaba katmamasının ve bildirim dağılımının etkilerini birlikte taşır. Topluluk şiddeti ve model şiddeti değerleri ürünlerin 23.08.2026 16:52:43 UTC'deki durumuna aittir; bildirim sayısı ve şiddet değerleri sonraki güncellemelerle değişir. KO.ARPRA istasyonunun (R = 91,0 km, Malatya) ham ivme kaydından, sayaç değerleri kanal duyarlılığıyla fiziksel birime dönüştürülerek %5 sönümlü elastik tepki spektrumu SDOF sayısal integrasyonuyla hesaplanmıştır. Yatay bileşenlerin geometrik ortalaması T = 0,22 s periyodunda Sa = 0,22 g tepe değerine ulaşmakta, zemin ivmesi PGA = 0,073 g ölçülmektedir (kayıt kaynağı: KOERI). İstasyon zemin koşulu Vs30 = 598 m/s olup TBDY-2018'e göre ZC sınıfındadır (TADAS istasyonu 4411, 15,3 km uzaklıkta; harita parametreleri Ss = 0,716, S₁ = 0,206, 475 yıllık PGA = 0,304g). TBDY-2018 DD-2 elastik tasarım spektrumu (ZC, SDS = 0,869g, SD1 = 0,309g, TA = 0,071 s, TB = 0,356 s) ile kıyaslandığında KO.ARPRA kaydında gözlenen/tasarım oranı en çok 0,25 olarak ölçülmüştür; zarf bu kayıtta hiçbir periyot bandında aşılmamıştır. Spektral karşılaştırma geçmiş yer hareketinin mühendislik değerlendirmesidir; yapısal karar için sahaya özel zemin etüdü esastır.

Sonuç ve değerlendirme

16.10.2024 tarihli Kale (Malatya) depremi (Mw 5,9; odak derinliği 10,5 km), Doğu Anadolu Fay Zonu ve 2023 Kahramanmaraş dizisi bölgesinde meydana gelmiştir; dış merkeze en yakın haritalı faylar Kale Fayı (4,1 km) ve Doğu Anadolu Fay Zonu'na bağlı bir fay parçası (13 km) olarak belirlenmiştir. GCMT moment tensörü çözümü (M₀ = 1,251×10¹⁸ N·m; Mw 6,00) NP1 düğüm düzlemi üzerinde sol yönlü doğrultu atım, NP2 üzerinde normal bileşenli sağ yönlü doğrultu atım niteliğinde kaymaya karşılık gelmektedir; çift kuvvet payı %85 düzeyindedir. Yayımlanmış kırık dörtgeninin boyutlarıyla (L = 12,3 km, W = 9,0 km) gerilme düşümü 2,6 MPa olarak kestirilmiştir. Artçı bulutunun uzun ekseni 59° doğrultusundadır. Olay merkezli mekanizma popülasyonunun gerilme inversiyonu en büyük yatay sıkışma yönünü SHmax = 22° (odak mekanizması açılarının belirsizliğini de içeren yeniden örnekleme aralığı 13,0–28,8°; yön gevşek kısıtlı) ve rejimi doğrultu atımlı faylanma olarak vermektedir; olayın mekanizması bu gerilme alanıyla uyumludur. Olayı izleyen dönemin olay oranı, ortak tamlık eşiğinde (M ≥ 1,9), arka plan oranının 12 katıdır (%95 güven aralığı 10–14). Bu değerlendirme mevcut katalog ve model varsayımlarıyla sınırlıdır ve deprem tahmini içermez; deprem tehlikesi iletişiminde tekil olay analizleri değil, olasılıksal tehlike modelleri ve yerel zemin koşulları esas alınmalıdır.

Veri ve Yöntem sınırları

Bu çalışmadaki her sayı, olay merkezli katalog sorgusunun ve aynı olay için derlenen yardımcı veri setlerinin verisinden hesaplanmıştır; hesaplanamayan hiçbir nicelik kestirimle doldurulmamıştır. Veri eksikliği nedeniyle kurulamayan çözümleme şudur: dalga formu çözümlemesi ve bağımsız konum sınaması, üretim anında en yakın istasyonların üç bileşenli kayıtları veri merkezinden alınamadığından kurulamamıştır. Birleşik katalogda hiçbir kurum raporunda büyüklüğü bulunmayan 2 kayıt (hiçbiri çalışma olayından sonra değil) büyüklüğe dayanan çözümlemelere girememiştir. Birleşik katalog dış kataloglarla olay düzeyinde karşılaştırılmamıştır; katalog alımında hiçbir kurum raporu bulunmayan olaylar sayımlara girmemiştir. İzleyen olay sayıları ve onlara dayanan oranlar bu nedenle alt sınır olarak okunmalıdır. Çözümlemelerin rapora girişi önceden tanımlı ölçütlerle belirlenmiştir: verisi bulunmayanlar yukarıda sayılmıştır (veri yeterliliği); aradığı büyüklük ya da geometri koşulunu sağlamayan (ölçek/geçerlilik), örneklemi ya da gözlem süresi bu çalışmanın alt sınırının altında kalan (istatistiksel güç) ve yöntemin kendi ölçütüyle güvenilir bulunmayan (yöntemin kendi güvenilirlik beyanı) 14 çözümleme raporlanmamış ve gerekçeleriyle birlikte ekteki raporlanmayan çözümlemeler çizelgesinde listelenmiştir; örneklemi, belirsizliği ya da girdi verisi eşiğe yakın kalanlar elenmemiş, çekinceyle raporlanmıştır. Çekinceyle raporlanan çözümlemeler şunlardır: Omori–Utsu artçı sönümü, Reasenberg–Jones artçı dizisi oranı, yinelenme aralığı (nadirlik), en yakın komşu kümelenme, mekanizma sınıflarının dağılımı (Frohlich üçgeni), küme boyutu ve artçı dönemi b değeri. Her çekincenin gerekçesi ve ölçüsü ilgili bölümde ve ekteki çekince çizelgesinde verilmiştir; bu çözümlemelerin değerleri bulgu olarak değil, belirtilen sınırla birlikte okunmalıdır. İstatistikler 18.10.2019 – 14.01.2025 döneminde, olay merkezli kutuda taranan 24.586 kayıt üzerinden üretilmiştir. Kurum hiposantrları yeniden konumlandırılmamıştır; konum ve derinlik belirsizlikleri kurum çözümlerinin kalitesiyle sınırlıdır. Katalog tamlığı zamanla ve büyüklükle değişmektedir; uzun dönemli sayımlara dayanan ölçüler (tarihsel derleme, yinelenme aralığı, arka plan oranı) erken dönem kayıtlarının eksikliğinden etkilenir.

Ek A — Çizelgeler

Tablo A1. Derinlik ölçüleri — her satır kendi tanımıyla verilmiştir; derinlikler kurum çözümlerinden olduğu gibi alınmıştır (topografyaya indirgeme yapılmamıştır)

Tablo A2. Çalışma alanındaki adı bulunan diri fay izleri — fay katmanının aynı adlı parçaları uçtan uca dikilerek kurulan 180 izden (6 ad) uzunluğa göre en uzun 8 tanesi, 3 ad altında; haritalardaki iz envanteri ayrı bir birleştirmedir (kutuda 176 iz, bölge haritalarında en uzun 90 tanesi çizilmiştir); kaynak: MTA TDFH-2026 (Elmacı vd., 2026)

İz uzunluğu haritalanmış parçaların toplamıdır (parçalar arasındaki boşluklar sayılmaz); uzaklık, en yakın parçanın dış merkeze yatay uzaklığıdır. Şu adlar tek bir fayın değil, izlerin bağlı olduğu fay sisteminin adıdır; satır o sisteme bağlı listelenen parçaları verir (aynı adı taşıyan izlerin kutudaki toplam uzunluğu ayraç içinde): Güneydoğu Anadolu Bindirme Zonu (347,1 km), Doğu Anadolu Fay Zonu (194,1 km). Kayma türü kodları: SoD sol yönlü doğrultu atımlı; N normal; T ters. Eğim sütunu, listelenen izlerin veri tabanındaki ham değeridir (eğim açısı aralığı ve eğim yönü); aynı adlı öteki parçalarda değer farklı olabilir.

Tablo A3. Önceden tanımlı ölçütleri sağlamadığı için raporlanmayan çözümlemeler

Eleme elle değil, önceden tanımlı kapılarla yapılmıştır: ölçek/geçerlilik (çözümlemenin aradığı büyüklük, genlik ya da geometri koşulu sağlanmamıştır), istatistiksel güç (örneklem ya da gözlem süresi bu çalışmanın raporlama eşiğinin altındadır) ve yöntemin kendi güvenilirlik beyanı (yöntemin kendi ölçütü sonucu güvenilir bulmamıştır). Örneklemi ya da belirsizliği sınırda kalan çözümlemeler elenmemiş, çekinceyle raporlanmıştır (çekince çizelgesi). Eşikler bu çalışmanın kendi raporlama eşikleridir; dayanağı gerekçe sütunundadır.

Tablo A4. Çekince düşülen çözümlemeler

Bu çözümlemelerin sonuçları, raporda verildikleri yerde çekince sütunundaki sınırla birlikte okunmalıdır. Çekince, sonucun dayandığı örneklemin, gözlem süresinin, belirsizliğin, yakınsamanın ya da girdi verisinin bu çalışmanın bulgu ölçütünü karşılamadığını gösterir; her satırın ölçülen nedeni kendi hücresindedir.

Tablo A5. Çapraz-kaynak tekilleştirmede birleştirilen kayıt kümeleri

İki kayıt (1) Δt ≤ 20 s, Δkonum ≤ 51 km ve ΔM ≤ 0,5 ya da (2) Δt ≤ 5 s ve Δkonum ≤ 51 km (büyüklük ölçüsü farkı gözetmeksizin) koşulunu sağladığında aynı olay sayılmıştır; konum toleransı kutu boyutuyla ölçeklenmiştir (51 km). Her küme bir fiziksel olayı temsil eder; ilk satır seçilen temsilcidir. Tekilleştirmede düşen 1.155 kaydın kümelerinden ilk 12 tanesi listelenmiştir. Koordinatlar her kaynağın bildirdiği ondalıkla verilmiştir. Alt bölüm: farklı konum toleranslarında düşen kayıt sayısı (duyarlılık).

Tablo A6. Çalışma alanı ve çevresindeki yayımlanmış odak mekanizması çözümleri — 30 çözümden Mw'ye göre en büyük 20 tanesi listelenmiştir

Tip, P, T ve B eksen dalımlarına göre Frohlich ve Apperson (1992) sınıflarıdır: B > 60° doğrultu atımlı, P > 60° normal, T > 50° ters; hiçbiri sağlanmazsa eğik/karma; “eşiğe yakın”: sınıfı belirleyen eksenin dalımı sınıf eşiğinden en çok 5° ayrılır (atama çözümdeki küçük farklara duyarlıdır). Tüm çözümler GCMT kataloğundandır: Mw moment tensöründen, enlem ve boylam kaydın başvuru hiposantrındandır (moment tensörünün ağırlık merkezi konumu değildir). Aynı olayın tarihsel çizelgedeki büyüklüğü (ISC-GEM Mw ya da katalog M) ve konumu başka kaynaktandır: büyüklük ayrışabilir, iki konum eşleşen olaylarda en çok 13,1 km ayrışır (09.04.2022); iki çizelge aynı olayı iki kaynakla verir, çelişki değildir. Uzay–zaman bağımsızlığı: Gardner ve Knopoff (1974) pencereleriyle 15 bağımsız küme (en büyük küme 10 çözüm).

Ek B — Tarihsel bağlam: çalışma alanı çevresindeki geçmiş büyük depremler

Tarihsel kayıtların dağılımı Şekil 10a ve 10b'de, bölgesel odak mekanizması çerçevesi Şekil 10c'de verilmiştir. Tarihsel eşik üstü depremler Tablo B1'de verilmiştir.

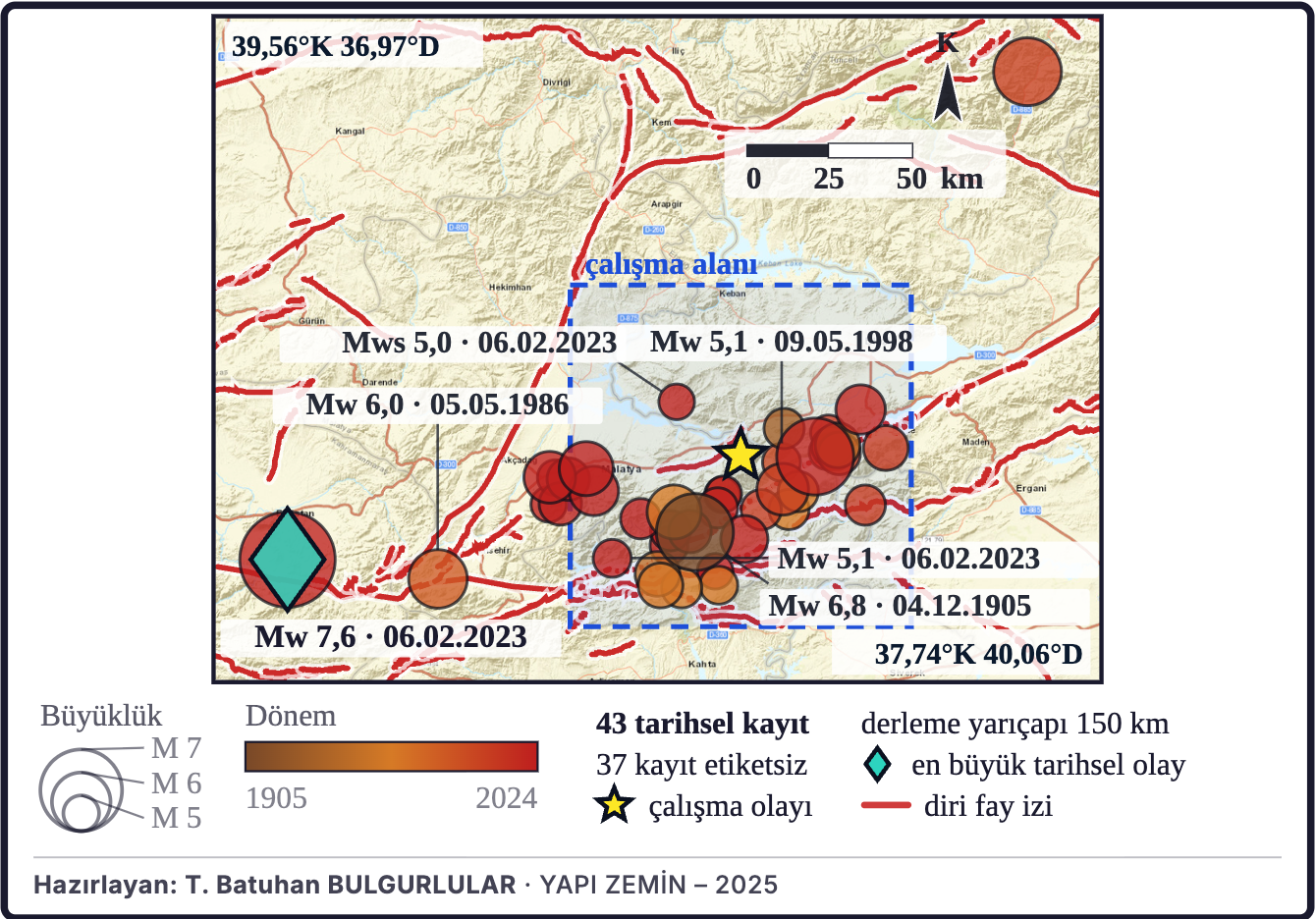

Şekil 10a. Çalışma olayından önceki eşik üstü kayıtlarda daire çapı büyüklüğü, dolgu rengi oluş dönemini gösterir. Turkuaz elmas derlemenin en büyük kaydı, sarı yıldız çalışma olayıdır. Kayıt eşiği yakın kuşakta M ≥ 5, bölge kuşağında M ≥ 6 olarak alınmıştır. Mavi kesikli dikdörtgen çalışma alanıdır (birleşik katalog, 1900 sonrası; derleme yarıçapı 150 km, yakın kuşak 60 km).

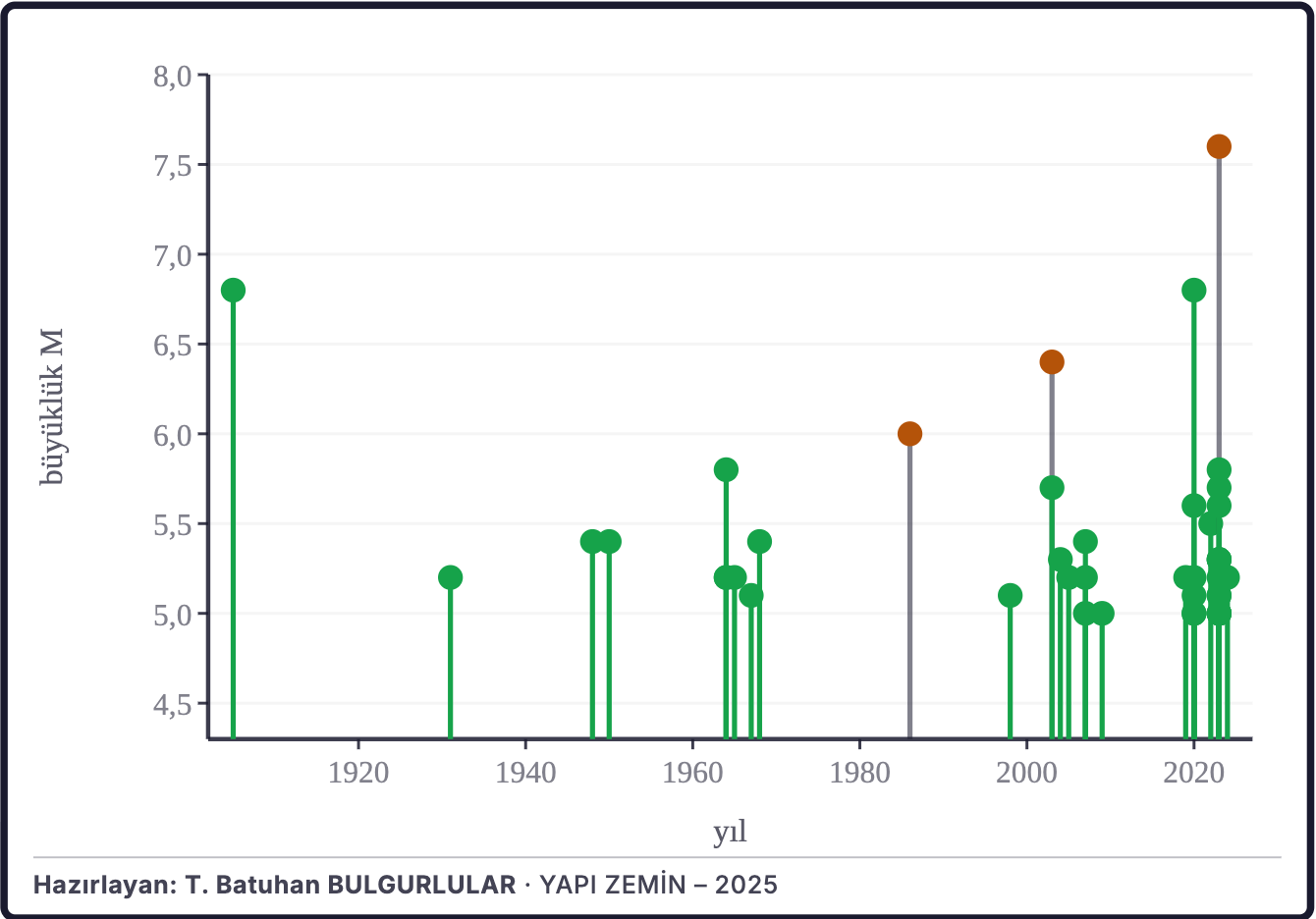

Şekil 10b. Tarihsel eşik üstü depremlerin büyüklükleri yıllara göre çizilmiştir; yeşil yakın kuşak, turuncu bölge kuşağıdır (birleşik katalog, 1900 sonrası; büyüklükler, varsa ISC-GEM Mw: International Seismological Centre, 2026; Di Giacomo vd., 2015, 2018).

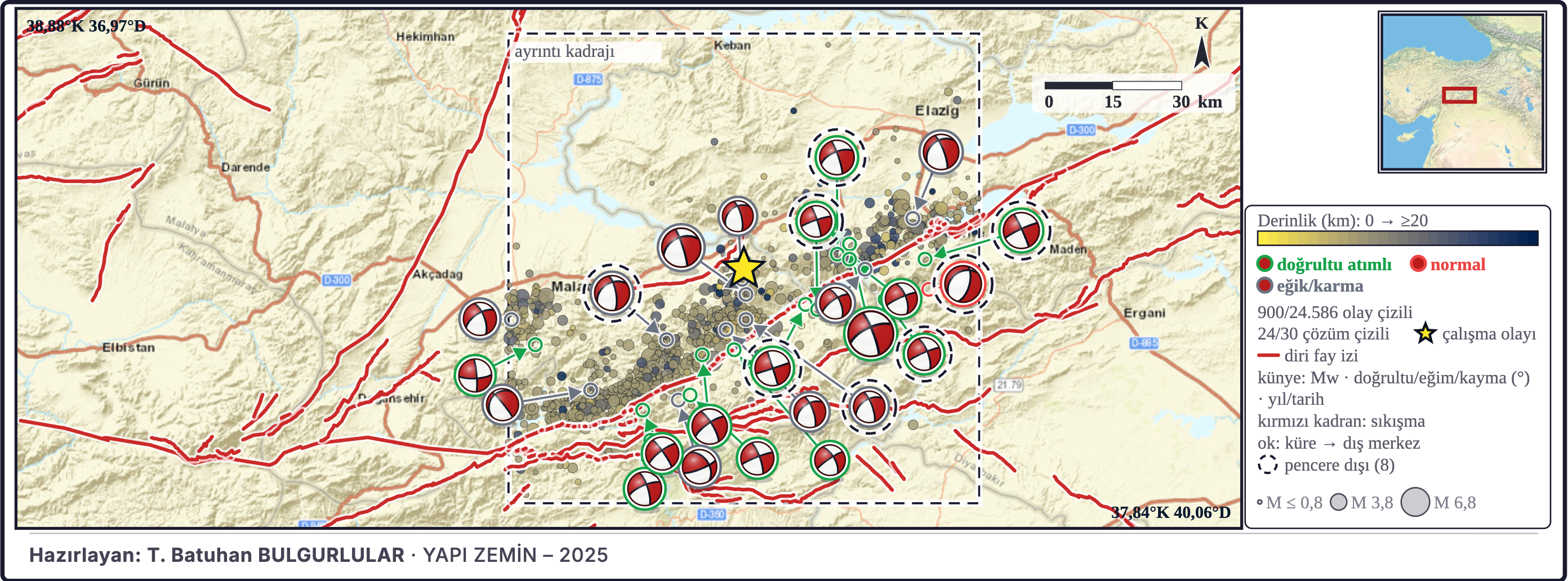

Şekil 10c. Bölgesel odak mekanizması çerçevesi: harita, çevrede yayımlanmış çözümlerin Mw sırasıyla en büyüklerini gösterir; ötelenen küreler okla konumlarına bağlıdır. Küreler alt yarıküre izdüşümünde odak mekanizmalarıdır (kırmızı kadran sıkışma). Küreler künyesizdir. Küçük daireler pencere olayları, kesikli dikdörtgen ayrıntı haritasının kadrajıdır (mekanizma kümesi: bölgesel küme [n = 30]; gerilme inversiyonu olay merkezli mekanizma popülasyonundandır [n = 54]; faylar: MTA TDFH-2026 [Elmacı vd., 2026]).

Tablo B1. Tarihsel eşik üstü depremler (1900 sonrası, olay anından önce)

Büyüklükler, kayıt ISC-GEM kataloğunda (International Seismological Centre, 2026; Di Giacomo vd., 2015, 2018) varsa onun moment büyüklüğüdür (Mw), yoksa birleşik kataloğun temsilci değeridir; 8 kayıtta değer ya da tür katalogdakinden ayrışır. Derleme, dış merkeze 60 km içindeki M ≥ 5 ve 150 km içindeki M ≥ 6 depremlerden oluşur (kutudaki 150 km'den uzak olaylar girmez); her kaydın ölçütü “Ölçüt” sütunundadır. 43 tekil kayıttan en büyük 8 olay listelenmiştir (yakın kuşağın kayıtları alt bölümde); 9 kopya kayıt tekilleştirilmiştir (Δt ≤ 60 s ve ≤ 100 km); tek kuruma dayanan ve yer künyesi taşımayan 1 M ≥ 6 kaydı doğrulanamadığından derleme dışıdır. Dizi ayrımı ölçütünün (olaydan önceki 30 gün ve sonrası, dış merkeze 52 km içinde) kapsadığı 2 eşik üstü kayıt tarihsel derlemeye alınmamıştır. 1964 öncesi (küresel standart ağ öncesi) 1 kaydın büyüklüğü yeniden değerlendirme ürünüdür ve kaynağa göre ≈ 0,3–0,5 birim ayrışabilir. E/E₀: ışınan enerjinin bu olayınkine oranı (büyüklük farkından); ◆ en büyük kayıt; † bu çalışmanın penceresi içinde, olay anından önce. Yalnız ülke adı yazılı kayıtların yer künyesi yoktur. Alanın hemen dışındaki M ≥ 7 depremler (150–188 km): 26.12.1939 M 7,7 (170 km KKD); 26.12.1939 M 7,8 (185 km KKD, Erzincan, Türkiye — 20 km KKD).
