Nurdağı (Gaziantep) depremi — Mw 6,6 · 06.02.2023

1 Giriş

Bu çalışma, 06.02.2023 tarihinde Nurdağı (Gaziantep) çevresinde meydana gelen Mw 6,6 depremini ve onu çevreleyen sismisiteyi olay merkezli bir pencerede incelemektedir (Şekil 1). İnceleme, 13.431 olaylık birleşik çok kaynaklı deprem kataloğuna ve olayın Global CMT (GCMT) moment tensörü çözümüne dayanmaktadır; raporlanan her çözümleme önceden tanımlı veri yeterliliği, ölçek/geçerlilik, istatistiksel güç ve yöntemin kendi güvenilirlik beyanı ölçütlerinden geçirilmiştir. Amaç, olayın kaynak parametrelerini, dizi istatistiğini ve bölgesel bağlamını ölçülen büyüklüklerle betimlemektir.

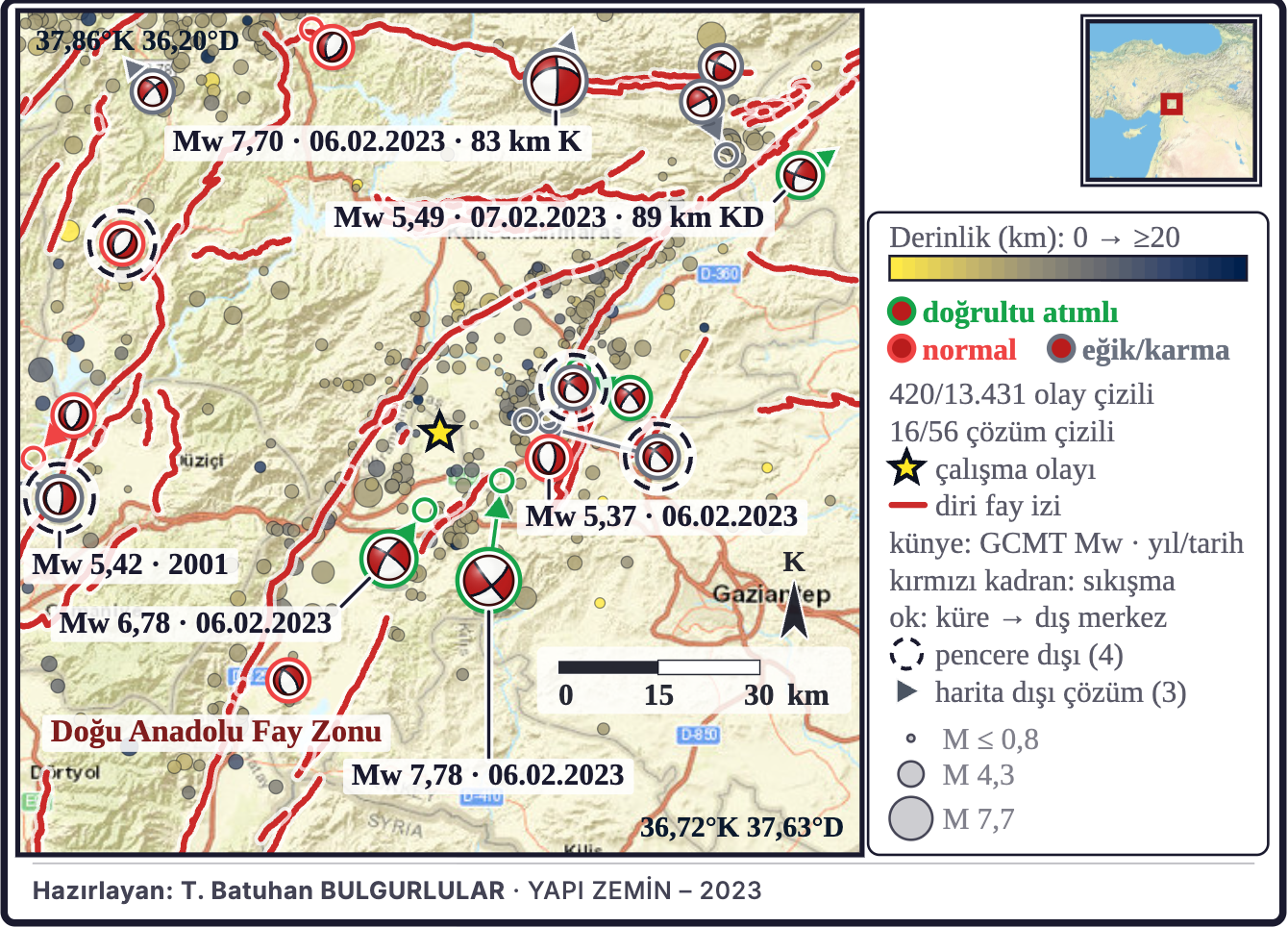

Şekil 1. Harita 13.431 olaylık katalogdan 420 olayı gösterir; odak mekanizmaları 56 çözümlük bölgesel mekanizma kümesindendir. Gerilme inversiyonu olay merkezli mekanizma popülasyonundandır (n = 53). Daire rengi odak derinliğini, çapı büyüklüğü verir; kadranlı küreler odak mekanizması çözümleridir ve kırmızı kadran sıkışmadır. Sarı yıldız çalışma olayı, kırmızı çizgiler diri fay izleridir. Mw sırasıyla en büyük 6 çözüm künyelidir (öbür 10 küre künyesizdir); künye çözümün Global CMT (GCMT) kataloğundaki moment büyüklüğünü (Mw) ve yılını (çalışma penceresi içindeki çözümlerde tarihini) verir; bu büyüklük gövdedeki katalog büyüklüğünden farklı olabilir. İnce çizgi künyeyi küresine, ok küreyi çözümün dış merkezine bağlar. Kenardaki küreler harita dışında kalan çözümlerdir: üçgen çözümün yönünü, künye çözümün GCMT konumunun kutu merkezine uzaklığını ve yönünü verir. Kesikli halkalı kürelerin tarihi çalışma penceresinin dışındadır (faylar: MTA TDFH-2026 [Elmacı vd., 2026]; mekanizmalar: bölgesel mekanizma kümesi; katalog: AFAD · ISC · EMSC · GFZ · USGS).

Olay künyesi ve temel parametreler Tablo 1'de, kurum çözümleri ve benimsenen hiposantr Tablo 2'de verilmiştir.

Tablo 1. Olay künyesi ve türetilmiş kaynak parametreleri

a) Büyüklük türü Mw: moment büyüklüğü; kurum hesap yöntemini bildirmemiştir. b) b değeri: çalışma olayı öncesi dönem; Mc = 1,8 (azami eğrilik), N(≥ Mc) = 998.

Tablo 2. Kurum çözümleri ve benimsenen hiposantr

* benimsenen hiposantr (kurumun olay kimliği 543431). Benimseme sırası: olağan çözümler uzak ağ kayıtlarından önce gelir; sonra derinliği verilmiş çözüm ve Türkiye için ulusal ağları öne alan kurum sırası gözetilir. Birleşik kataloğun temsilci kaydı benimsenen hiposantrla aynıdır. Uzak ağ çözümü: bölgesel ağın kendi hizmet bölgesi dışındaki çözümü. Değerler kurumun bildirdiği ondalıkladır (“—”: alan kayıtta yok). “Arşive alınma”, raporun birleşik arşive alındığı andır (sorgu anı 16.10.2026 08:48 UTC); sonraki güncellemeler çizelgede yoktur.

2 Tektonik çerçeve

Çalışma alanı, Anadolu ve Arabistan levhaları arasındaki sol yönlü Doğu Anadolu Fay Zonu üzerindedir; fayın geometrisi, segmentasyonu ve sıçrama yapıları jeolojik haritalama ile tanımlanmış (Duman ve Emre, 2013), güncel sismotektoniği ve segment kayma hızları aletsel sismolojik ve jeodezik verilerle belgelenmiştir (Güvercin vd., 2022). 6 Şubat 2023 tarihinde bu zonda, dokuz saat arayla gerçekleşen Mw 7,8 Pazarcık ve Elbistan depremleri (ikincisi için Mw 7,7: GCMT ve Jia vd., 2023; Mw 7,6: Melgar vd., 2023) yüzlerce kilometrelik çok-segmentli kırılmalar üretmiştir; çiftin kırılma süreçleri ve karmaşık dinamiği sismik-jeodezik ters çözümlerle ayrıntılı biçimde çalışılmıştır (Melgar vd., 2023; Jia vd., 2023). Bölgenin aletsel dönem öncesi büyük depremleri ve dönemsel suskunluk davranışı tarihsel katalog çalışmalarında değerlendirilmiştir (Ambraseys, 1989).

Şekil 2a–2d: Koyu kadranlar sıkışma, açık kadranlar genişleme kadranlarıdır; T ekseni sıkışma kadranının, P ekseni genişleme kadranının ortasında yer alır (Şekil 2a). Tam tensörün çift kuvvet payı %99'dur. Nokta kaynak (çift kuvvet) yaklaşımında iki düzlem dalga alanında özdeştir; büyük depremlerde sonlu fay çözümleri ve bağımsız geometri kanıtları (artçı uzanımı, oturtulan düzlem) düzlemi kısıtlar; gerilme kararsızlığı ise gerilme alanına dayanan ayrı türden bir ölçüttür. Ortalama büyüklük M 1,86, ortanca M 1,7'dir (tam katalog; Şekil 2b). Serimin düşey saçılımı büyüklük çeyreklerinden okunur: kayıtların dörtte biri M 1,4 altında, dörtte biri M 2,2 üstündedir ve çeyrekler arası açıklık 0,8 büyüklük birimidir. Serimdeki en küçük olaylar tamlık eşiğinin altında kalır; bu olayların zaman içinde seyrekleşmesi yalnız gerçek bir sakinleşmeden değil, ağ duyarlılığındaki değişimden de kaynaklanabilir; bu nedenle serim, eşik üstü alt kümeyle kurulan istatistiklerin yerine geçmez. Şekildeki bulut, bölgede DYFI kaydı bulunan 43 olayın bildirilen en büyük topluluk şiddetini (CDI) büyüklüğe karşı vermektedir; yıldız çalışma olayının kaydıdır (Şekil 2c). Çalışma olayının topluluk şiddeti bölge bulutundaki en yüksek değerdir. CDI gönüllü çevrimiçi bildirimlerden derlenir ve yerleşim yoğunluğuna bağlıdır; aletsel şiddetin yerine geçmez. Pencerenin tamlığı tekdüze olmadığından tamlık eşiği ve b değeri çalışma olayı öncesi dönemden kestirilmiştir; çalışma olayını izleyen kayıtlar bu örneklemin dışındadır (Şekil 2d). Çalışma olayı öncesi dönemde benimsenen tamlık eşiğinin üstünde gözlenen kümülatif dağılım, uydurulan üstel yasayla %93,0 oranında modellenmektedir (uyum iyiliği).

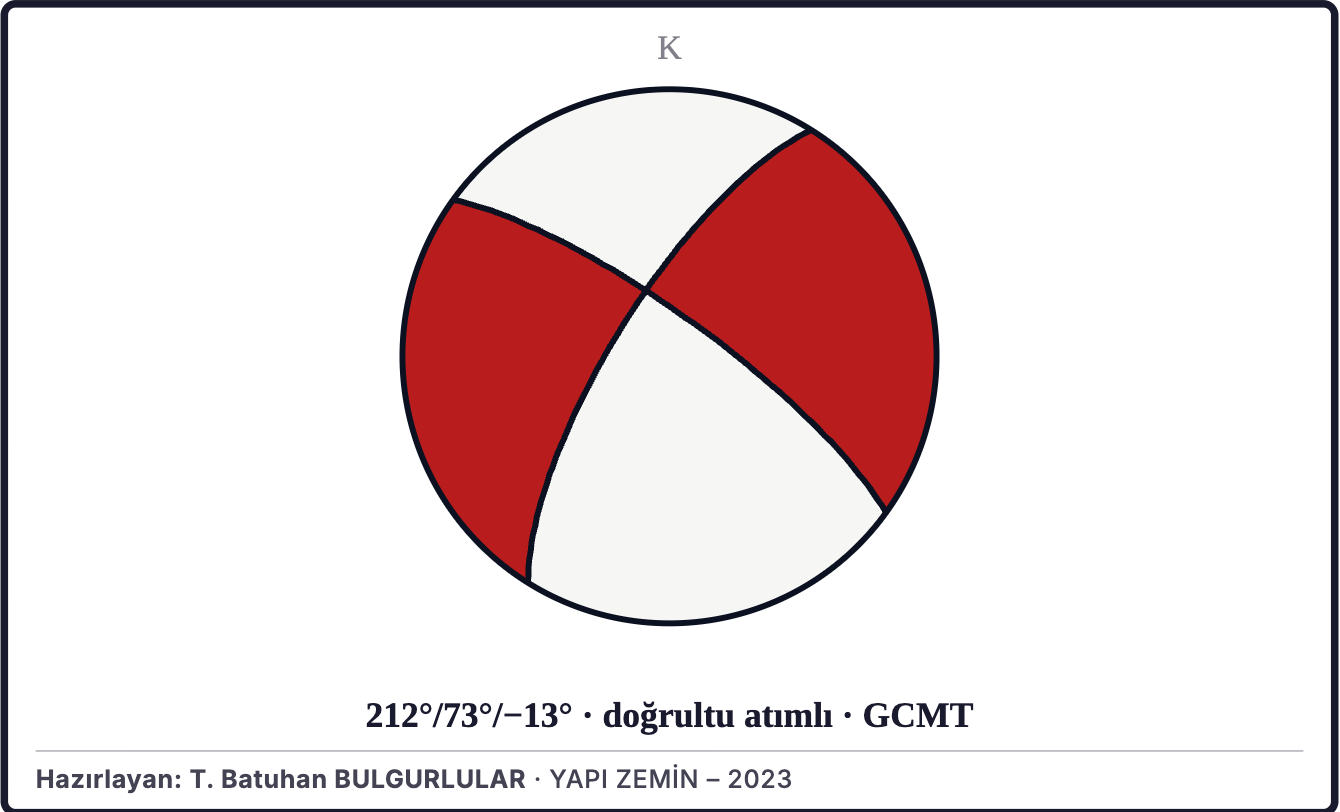

Şekil 2a. Odak mekanizması alt yarıküre eşit alan izdüşümüyle çizilmiştir; koyu kadranlar sıkışma kadranlarıdır.

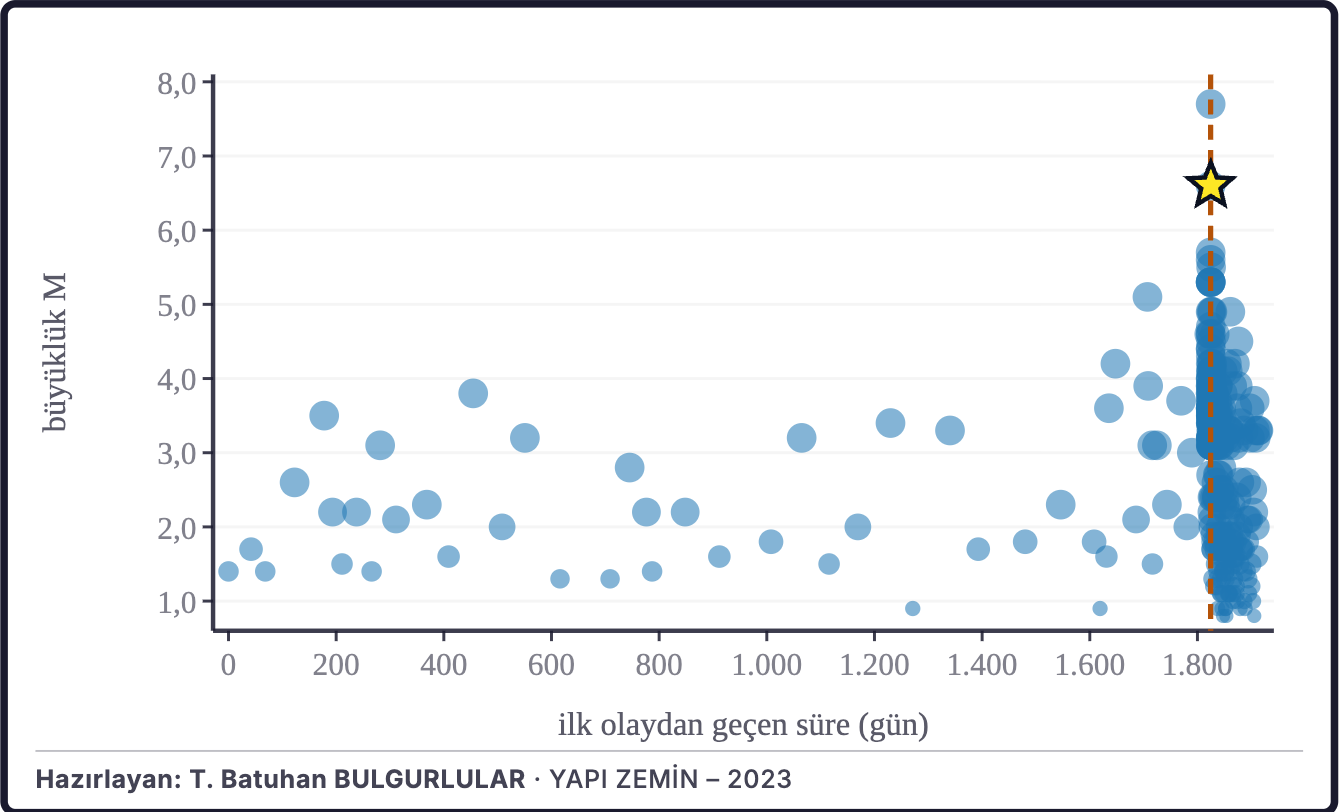

Şekil 2b. Pencere kataloğu 13.431 olaydır (320 olay çizilidir); en büyük olay Mw 7,7 büyüklüğündedir (06.02.2023); çalışma olayı öncesi dönemde Mc = 1,8 üstünde 998 olay vardır. Büyüklük–zaman dağılımı: yatay eksen ilk olaydan geçen süre (gün), düşey eksen büyüklüktür. Her mavi daire bir olaydır ve daire çapı büyüklükle ölçeklidir; turuncu kesikli düşey çizgi ve yıldız çalışma olayını işaretler (seyreltme eşit adımlıdır; en büyük 10 olay her durumda çizilmiştir).

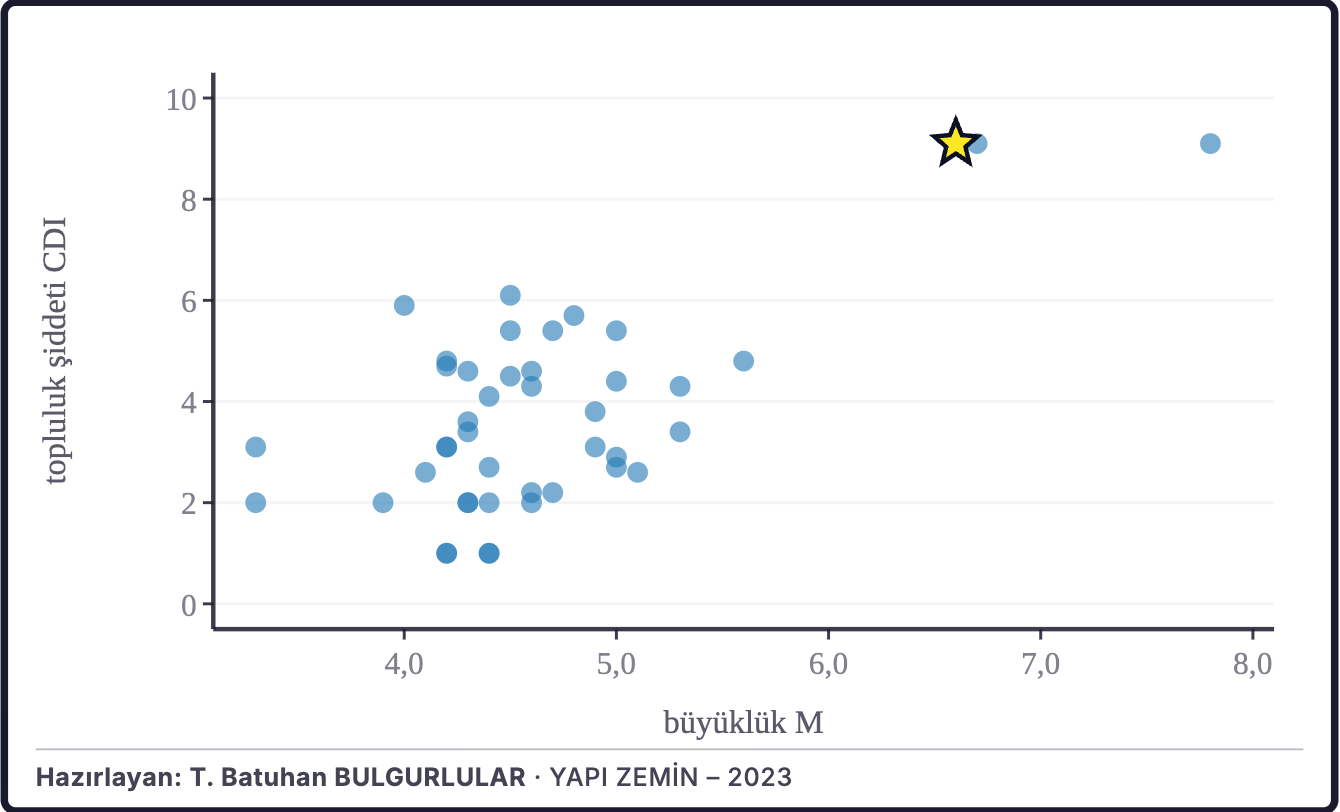

Şekil 2c. Bölgedeki depremlerin topluluk şiddeti (CDI) büyüklüklerine karşı çizilmiştir; yıldız çalışma olayının bildirim kaydıdır (veri: USGS “Did You Feel It?” [DYFI]; yöntem: Atkinson ve Wald, 2007).

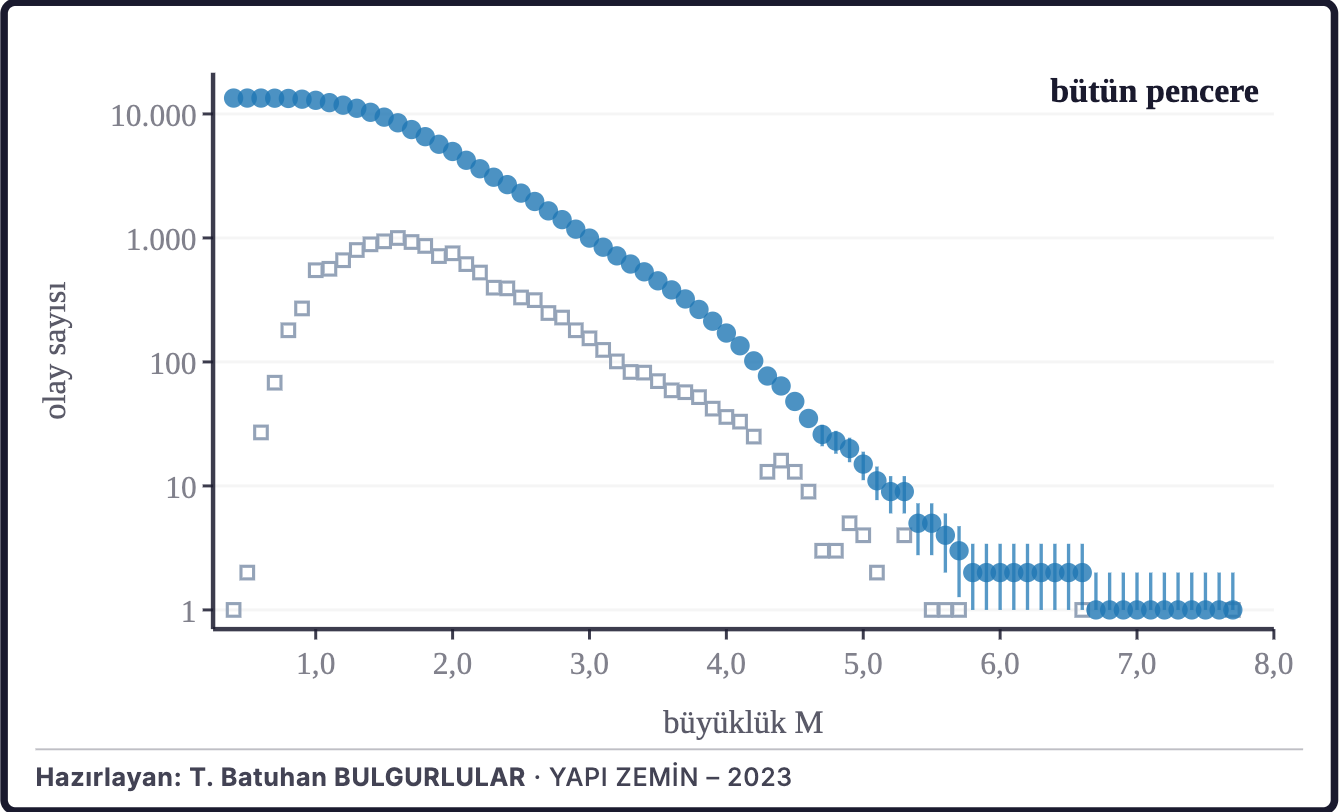

Şekil 2d. Çalışma olayı öncesi dönemde Mc = 1,8 (azami eğrilik + 0,2) üstündeki 998 olaydan b = 0,92 ± 0,04 kestirilmiştir. Gutenberg–Richter büyüklük–frekans dağılımı: dolu daireler kümülatif sayımı N(≥M), açık gri kareler her büyüklük aralığındaki artımsal sayımı verir; ince düşey çubuklar N ≤ 30 olan aralıklarda √N Poisson belirsizliğidir. Çizilen dağılım bütün pencereye aittir; çalışma olayı öncesi dönemin uyum doğrusu bu nedenle çizilmemiştir (dağılım: Gutenberg ve Richter, 1944).

Kullanılan diri fay veri tabanında (Türkiye Diri Fay Haritası, MTA TDFH-2026) dış merkeze en yakın adlı fay izleri şunlardır: Doğu Anadolu Fay Zonu'na bağlı fay parçası (5,0 km; sol yönlü doğrultu atımlı), Ölü Deniz Fay Zonu'na bağlı fay parçası (9,7 km; sol yönlü doğrultu atımlı), Bağbaşı Fayı (29 km). Kullanılan sayısal levha sınırı modelinde (Bird, 2003) dış merkeze en yakın sınır Anadolu–Arabistan levha sınırıdır ve 15 km uzaklıktadır; model sınırları, yayılı deformasyon kuşaklarında bir modelleme kabulüdür. Olay sığ odaklı (h < 70 km) bir depremdir (odak derinliği 6,2 km).

Şekil 3a–3d: A–A′ kesiti, çalışma kutusundaki olayların ana eksen boyunca 116,4 km'lik (%95) yayılımını göstermektedir; kesitteki odakların derinlik bandı (%2,5–97,5) 3,5–15,9 km'dir (tam katalog ortancası 7,0 km; Şekil 3a). Derinlik ekseni katalog derinliklerine dayanır; derinlik geometrisi sabit derinlikli kayıtların payıyla birlikte okunmalıdır. Bulutun uzama oranı (uzun kenarının kısa kenarına oranı) 1,02, çalışma kutusunun en-boy oranı 1,00'dır; bulutun uzama oranı kadrajınkini belirgin biçimde aşmadığından (iki oranın oranı 1,02) ölçülen uzama büyük ölçüde kadrajın geometrisidir ve yapısal bir uzama iddiası kurulmamıştır (Şekil 3b). Dik kesitteki dağınıklık, gerçek zon kalınlığı ile konum hatasının toplamıdır ve ikisi bu veriyle ayrıştırılamaz. Düşey yayılımın uzun yatay kenara oranı 0,11'dir; yatay yayılım düşey yayılımı aşmaktadır (Şekil 3c). Bloktaki yoğunlaşmalar, etkinliğin tek bir düzlem üzerinde mi yoksa birden çok parça üzerinde mi geliştiğini görsel olarak ayırt etmeye yarar; kesitlerdeki iki boyutlu izdüşümde üst üste düşen kümeler burada ayrışabilir. Derinliğe göre renklendirilmiş dış merkez haritası, sığ ve derin etkinliğin mekânsal olarak ayrışıp ayrışmadığını gösterir; derinliği bilinen 13.431 kaydın 11.782 tanesi 10 km ve daha sığ, 1.649 tanesi daha derindir (tam katalog; Şekil 3d). Derinlik değerleri kurum çözümlerinden geldiği için bu okuma konum kalitesiyle sınırlıdır ve haritadaki renk, histogramdaki tepe ile birlikte okunmalıdır. Çalışma kutusu yayılımının geometrik ölçüleri Tablo 3'te, derinlik dağılımının ölçüleri Tablo A1'de, çalışma alanındaki adlandırılmış diri fay izleri Tablo A2'de verilmiştir.

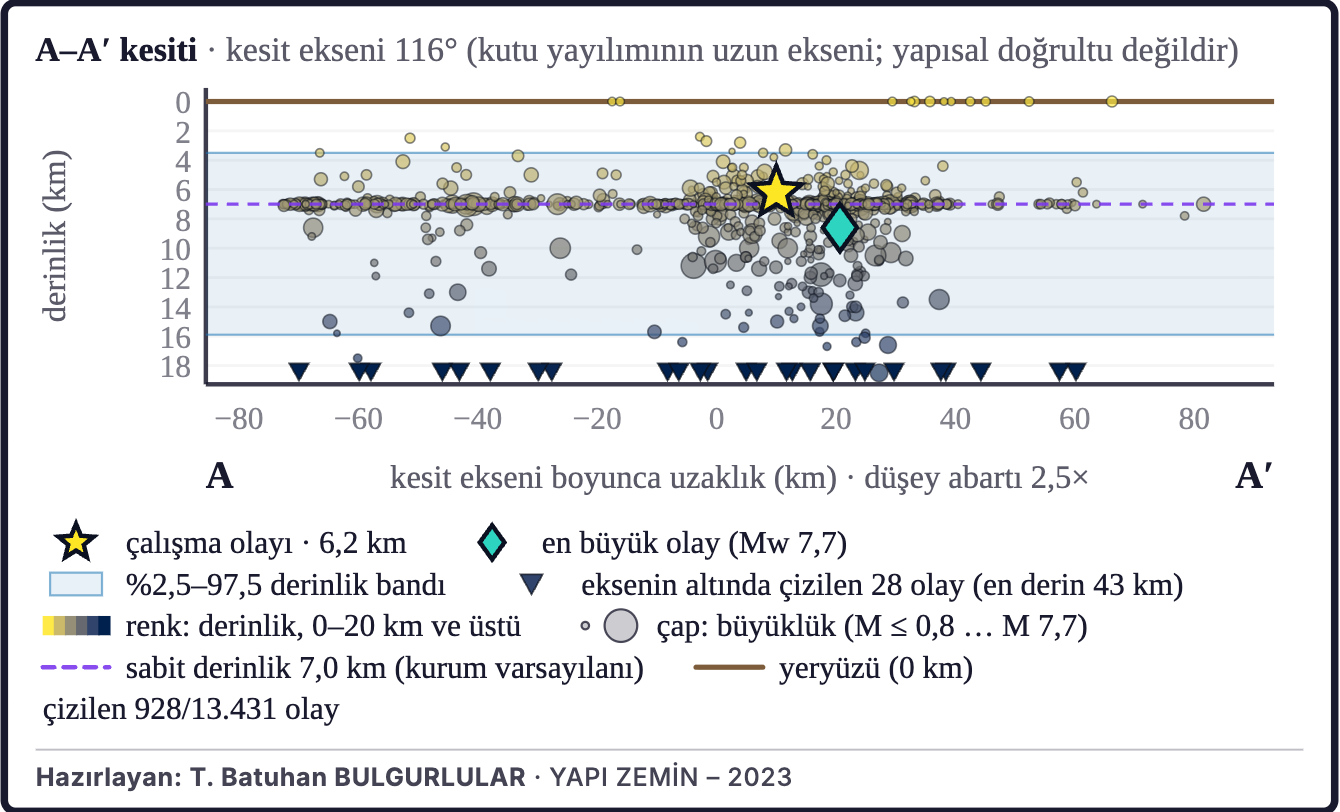

Şekil 3a. Olayların %95'i 3,5–15,9 km derinlik bandındadır; ortanca derinlik 7,0 km'dir (sabit atamalar dışlanınca 7,3 km). A–A′ kesiti olayları kesit ekseni (kutu yayılımının uzun ekseni) boyunca uzanan düşey düzleme izdüşürür. Sarı yıldız çalışma olayıdır; daire rengi derinliği, çapı büyüklüğü verir. Alt kenardaki üçgenler derinlik ekseninin altında kalan olaylardır. Kesikli yatay çizgi kurumların varsayılan olarak atadığı sabit derinliktir. A–A′ ve B–B′ kesitleri aynı yatay açıklık ve aynı derinlik ekseniyle çizilmiştir (izdüşüm: çalışma kutusundaki olayların çizim örneklemi; derinlikler katalog hiposantrlarıdır).

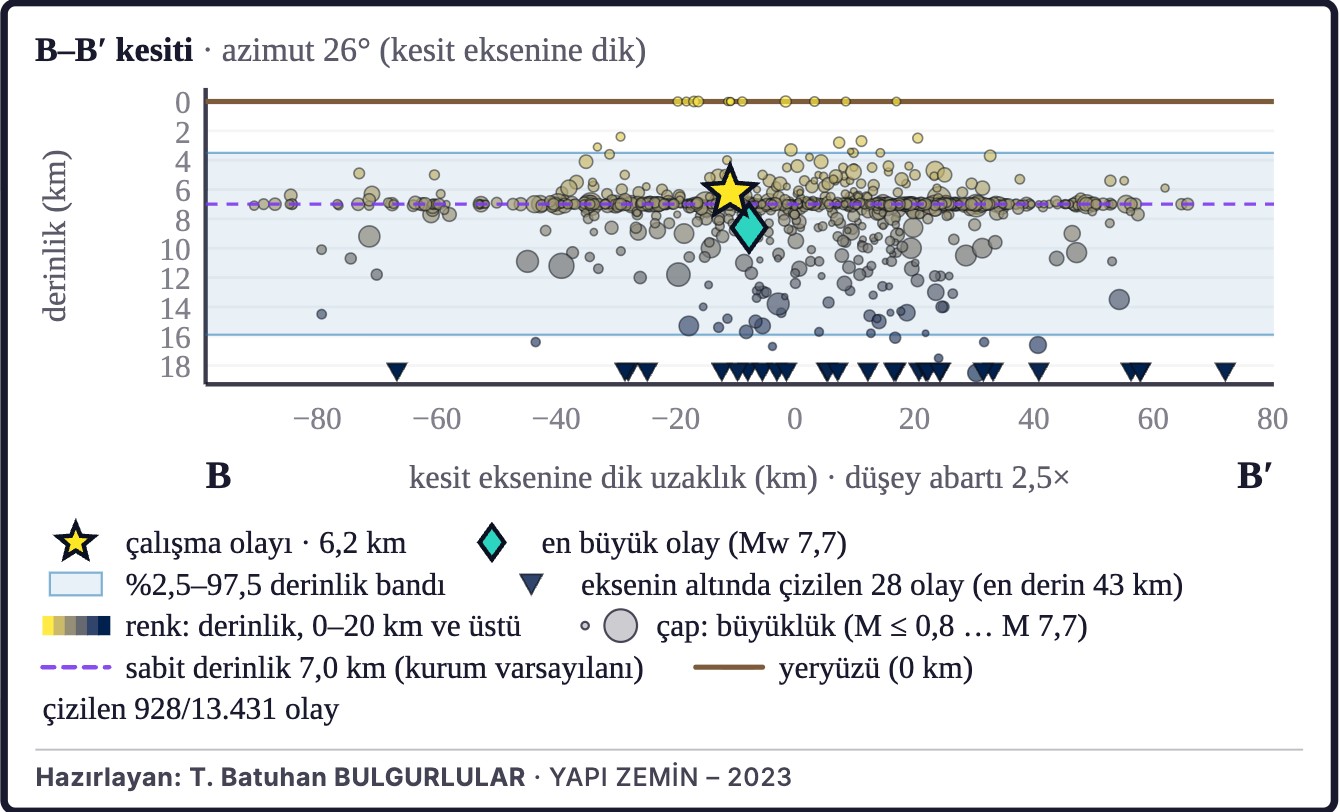

Şekil 3b. B–B′ kesiti olayları kesit eksenine dik düşey düzleme izdüşürür. İmler, renk ölçeği ve iki eksenin ölçeği A–A′ kesitiyle aynıdır; düşey abartı iki kesitte eşittir (izdüşüm: çalışma kutusundaki olayların çizim örneklemi).

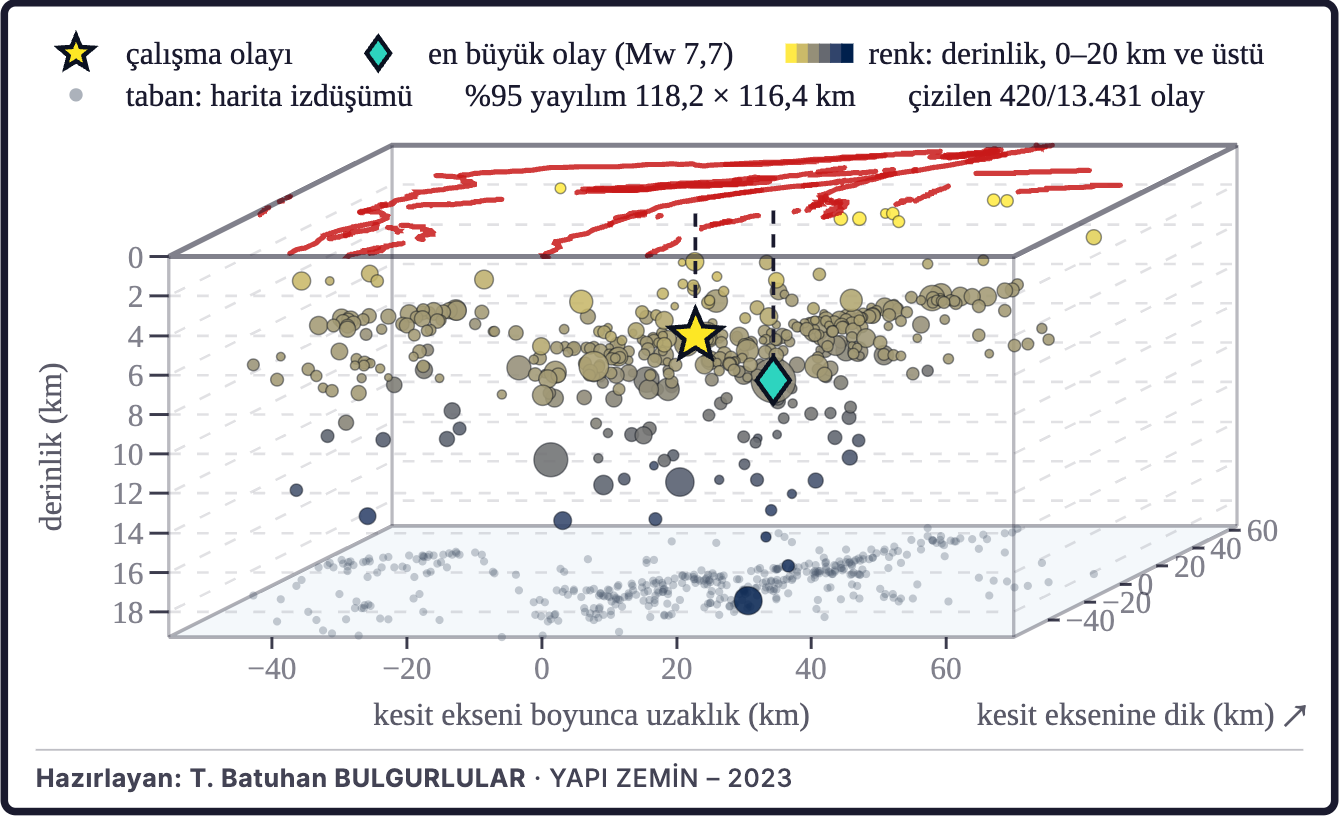

Şekil 3c. Yatay eksen kesit ekseni (kutu yayılımının uzun ekseni) boyunca, sağ üste kaçan eksen ona dik uzaklığı, düşey eksen derinliği verir. Derinlik ekseni kesitlerle aynıdır. Üst yüzdeki kırmızı çizgiler diri fay izleridir; yıldızdan ve elmastan üst yüze çıkan kesikli çizgiler olayların yüzeydeki izdüşümünü gösterir (kabinet izdüşümü; üç eksen ayrı ölçeklidir; blok kenarları %95 yayılımın 1,06 katıdır).

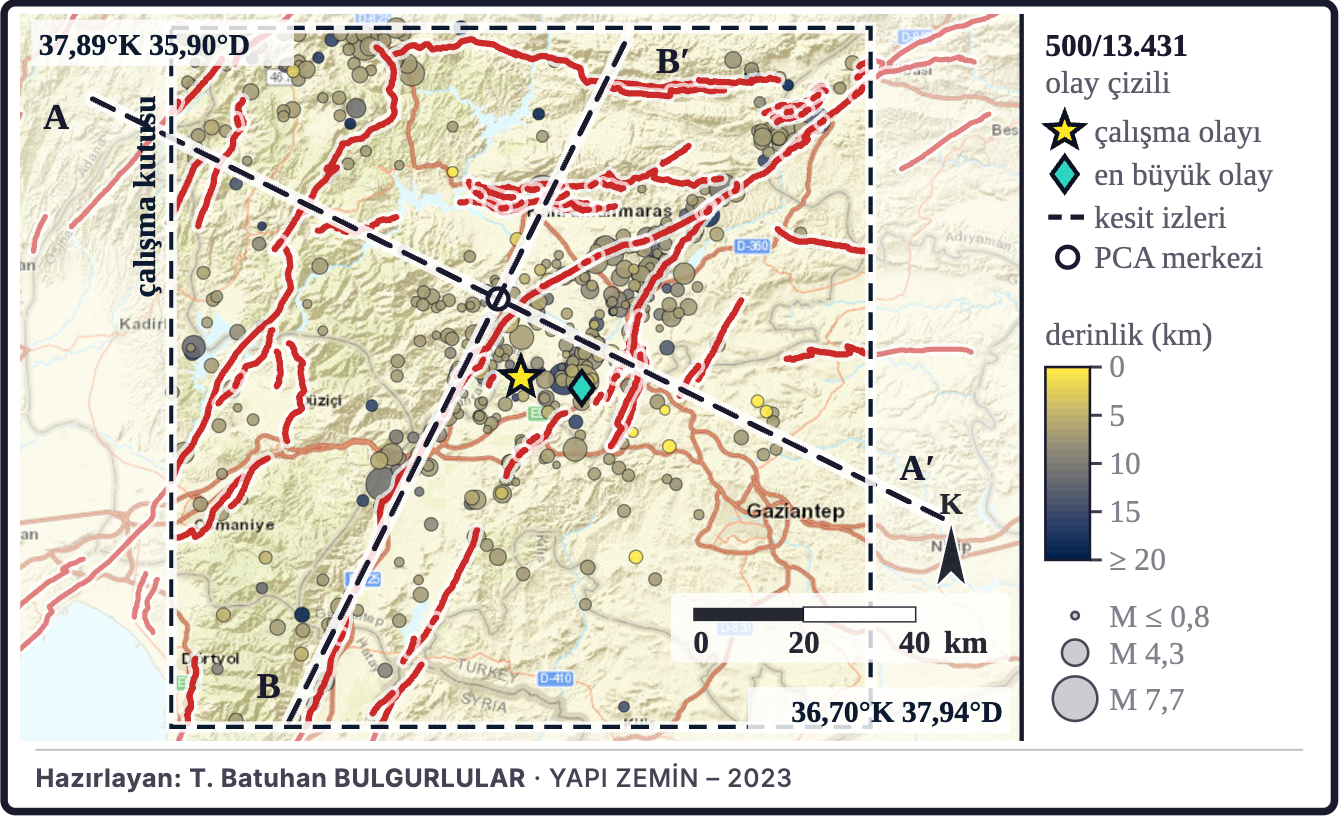

Şekil 3d. Derinlik renkli harita 13.431 olaylık katalogdan 500 olayı gösterir. Daire rengi odak derinliğini, çapı büyüklüğü verir. Sarı yıldız çalışma olayıdır; kesikli A–A′ ve B–B′ doğruları kesitlerin harita izleridir (kesikli dikdörtgen çalışma kutusudur; kutunun dışı sorgulanmamıştır, oradaki fay izleri bağlam içindir).

Tablo 3. Çalışma kutusu yayılımının geometrik ölçüleri

3 Veri ve Yöntem

Katalog, olay merkezli kutuda 07.02.2018 – 07.05.2023 döneminde kaydedilmiş 13.431 olaydan oluşmaktadır (1.915 gün). Kayıtların kurum dağılımı: AFAD 11.879, ISC 1.471, EMSC 64, GFZ 10, USGS 7. Büyüklük türü dağılımı: ML 13.141, Mw 242, mb 38, türü belirtilmemiş 10. Çalışma alanı 126,2 × 126,1 km (≈ 15.900 km²) boyutundadır; alan, küresel yaklaşımla hesaplanmıştır (1° boylam = 111,32·cos φ km; 1° enlem = 110,574 km; φ = kutu orta enlemi). Kutunun köşeleri 36,724°K–37,865°K ve 36,203°D–37,628°D koordinatlarındadır. Bu rapor, olaydan 1.300 gün sonra hazırlanmıştır; olay sonrası katalog verisi katalog penceresinin sonuna kadarki 90 günle sınırlıdır. Katalog sorgusu 16.10.2026 tarihinde çalıştırılmıştır; sonraki güncellemeler sayıları değiştirebilir.

Birleşik katalog okunurken veri tabanı değiştirilmeden bir onarım uygulanmıştır: aynı kurumun birbirinden 60 s'den uzak iki ayrı olay kimliğini taşıdığı hâlde birleştirmede tek kayda indirgenmiş satırlar ayrı olaylara bölünmüştür. Bu onarım pencereye 1.531 olay eklemiştir; bunların 1.324'ü çalışma olayından sonradır ve en büyüğü 06.02.2023 08:52:38 UTC'de gerçekleşen ML 4,7 büyüklüğündeki olaydır (EMSC raporu). Çapraz-kaynak kopyaları (1) Δt ≤ 20 s, Δkonum ≤ 63 km ve ΔM ≤ 0,5 ya da (2) Δt ≤ 5 s ve Δkonum ≤ 60 km (büyüklük ölçüsü farkı gözetmeksizin) ölçütüyle tekilleştirilmiş, 848 kayıt düşürülmüştür; çakışan kayıtlarda temsilci, kurum önceliği (yurt içinde ulusal ağ önce), moment büyüklüğü tercihi ve en yüksek büyüklük değeri sırasıyla seçilmiştir. Tüm istatistikler tekilleşmiş katalog üzerinde hesaplanmıştır. Kendi hizmet bölgesi dışında kalan bölgesel ağların tek kaynaklı kayıtları (uzak ağ kayıtları; M ≥ 2,0) ayrı bir kuralla ele alınmıştır: en az iki kurumun bildirdiği bir olayla (kurum sayısı olayın katalogdaki bütün satırlarından sayılır) Δt ≤ 35 s, Δkonum ≤ 300 km ve büyüklük farkı −0,5 ile +1,5 arasında eşleşen 39 kayıt o olayın kopyası sayılmış, eşi bu ölçütlerle bulunamayan 4 kayıt ise bağımsız bir olay olduğu doğrulanamadığından istatistiklere alınmamıştır. Böylece sorgudan dönen 14.322 kayıttan 891'i ayıklanmış ve çözümleme 13.431 olayla yapılmıştır. Bu çalışmada benimsenen büyüklük, hiposantrı veren kurumun (AFAD) kendi büyüklüğüdür: Mw 6,6 (moment büyüklüğü sınıfı). Öteki kurumların bildirdiği büyüklükler olay künyesi bölümünde karşılaştırılmıştır; farklı ölçeklerdeki değerler aynı fiziksel niceliği ölçmediğinden tek bir yayılım istatistiğinde toplanmamıştır. Moment ve enerji toplamlarında büyüklük türleri arasında ampirik dönüşüm uygulanmamıştır: moment türü büyüklük taşıyan 242 kayıt gerçek sismik momentle, öteki 13.189 kayıt ise katalog büyüklüğü moment büyüklüğü sayılarak hesaplanan nominal değerle toplanmıştır; nominal toplamlar bu etiketle verilmiştir.

Şekil 4a–4d: Derinlik histogramı, odakların derinlik kutularına nasıl dağıldığını gösterir (Şekil 4a). Derinliği bilinen 13.431 kaydın 11.782 tanesi (%88) 10 km ve daha sığ, kalanı daha derindedir (tam katalog). Histogramın en yüksek çubuğu 7.653 olayla 7–8 km aralığındadır; bu çubuktaki 5.916 kayıt 7,0 km sabit derinlik atamasıdır ve tepe ölçülmüş bir dağılım tepesi olarak okunmamalıdır. Dış merkez koordinatlarının zaman serisi, harita gösteriminde üst üste düşen olayları zaman ekseninde ayırır (Şekil 4b). Kuzey–güney ve doğu–batı bileşenleri kutu merkezine göre kilometre cinsinden aynı eksende verilmiş, eğilim doğrularının eğimi m/gün cinsinden yazılmıştır. Olaylar zaman ekseninde dengesiz dağılmıştır (pencerenin ilk yarısında 235, ikinci yarısında 1965 olay); bu dağılımda eğim birkaç uç olayın kaldıracıyla belirlenir ve korelasyon katsayısıyla birlikte okunmadan yorumlanmamalıdır. Kesikli düşey çizgi çalışma olayının anını işaretler. Kümülatif sayım ve moment eğrileri birlikte okunur (Şekil 4c). Pencere boyunca ortalama etkinlik oranı 7,0 olay/gün düzeyindedir; eğrideki dikleşmeler bu ortalamanın belirgin biçimde üzerine çıkan etkinlik ataklarını işaretler. Kümülatif ışınan enerji basamakları, toplam boşalımın kaç olaya dağıldığını gösterir (Şekil 4d). Pencerede ışınan toplam enerji 2,34×10¹⁶ J'dür (nominal toplam; katalog büyüklüklerinden). Büyüklüğü M ≥ 6,7 olan 2 olay bu toplamın %99,4 kadarını üretmektedir.

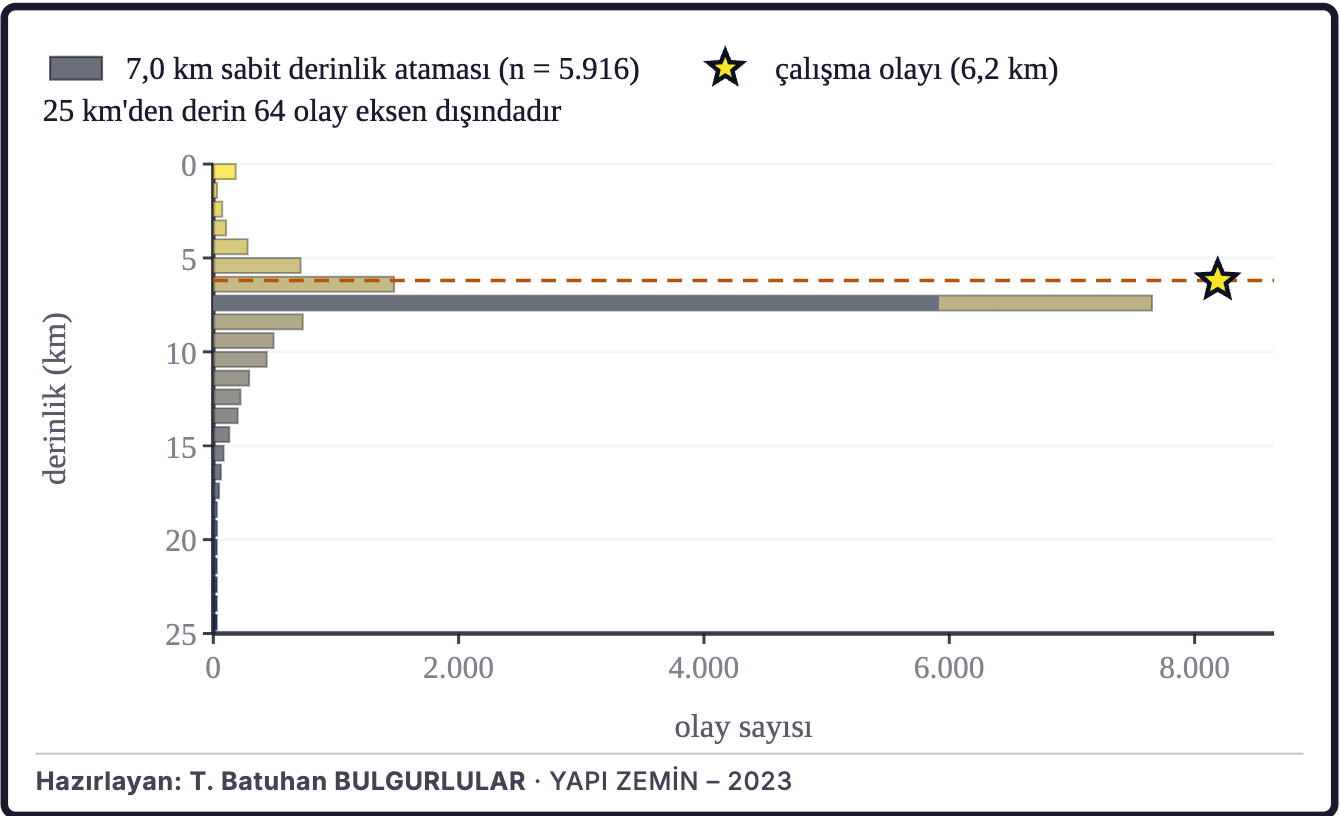

Şekil 4a. Tam katalogda derinlik değeri taşıyan 13.431 olayın %88'i ≤ 10 km derinliktedir. Sabit derinlik atamaları (7,0 km) ölçülmüş derinlik taşımaz. Hiposantr derinlik histogramı (tam katalog): çubuk rengi derinliği gösterir (sığ sarı, derin lacivert); koyu kesim sabit derinlik atamalarıdır; yıldız ve kesikli çizgi çalışma olayının derinliğidir.

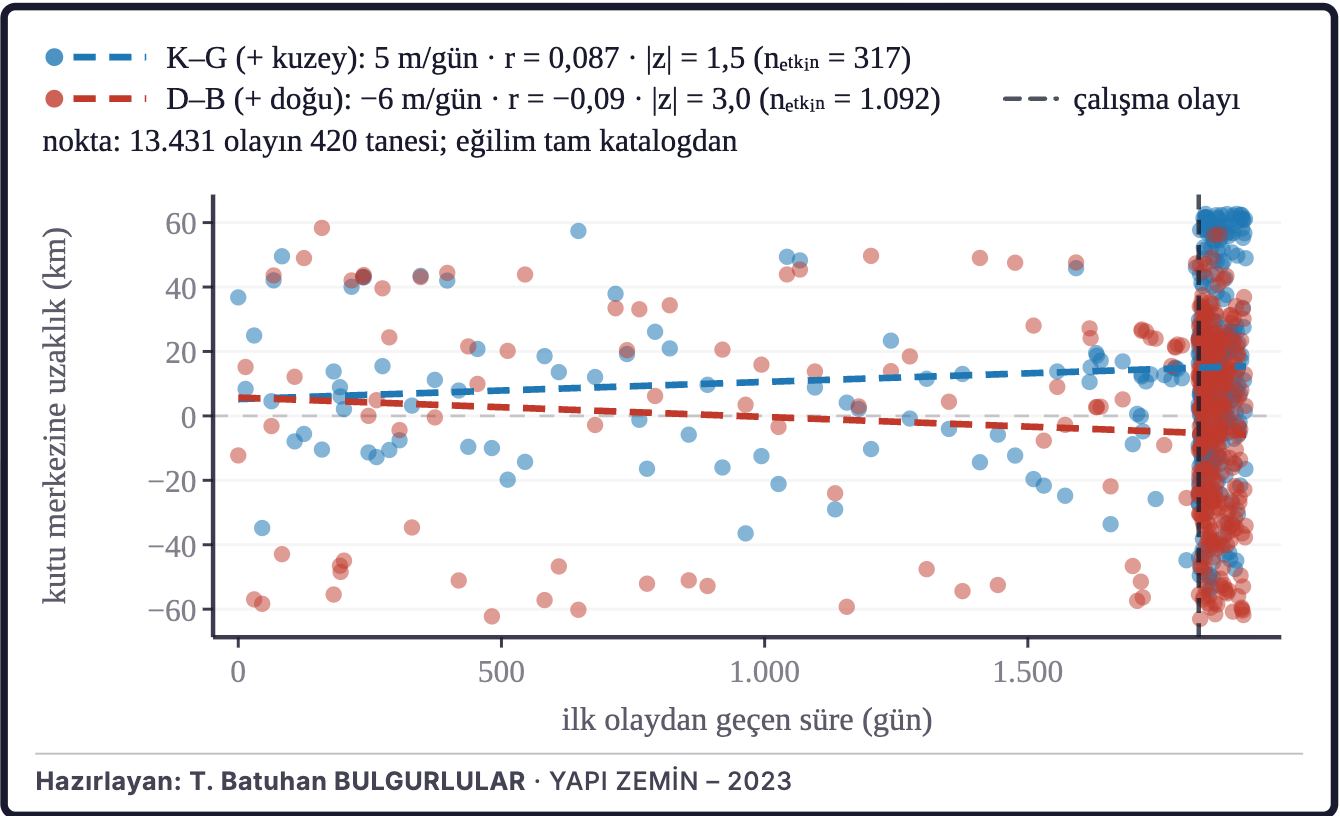

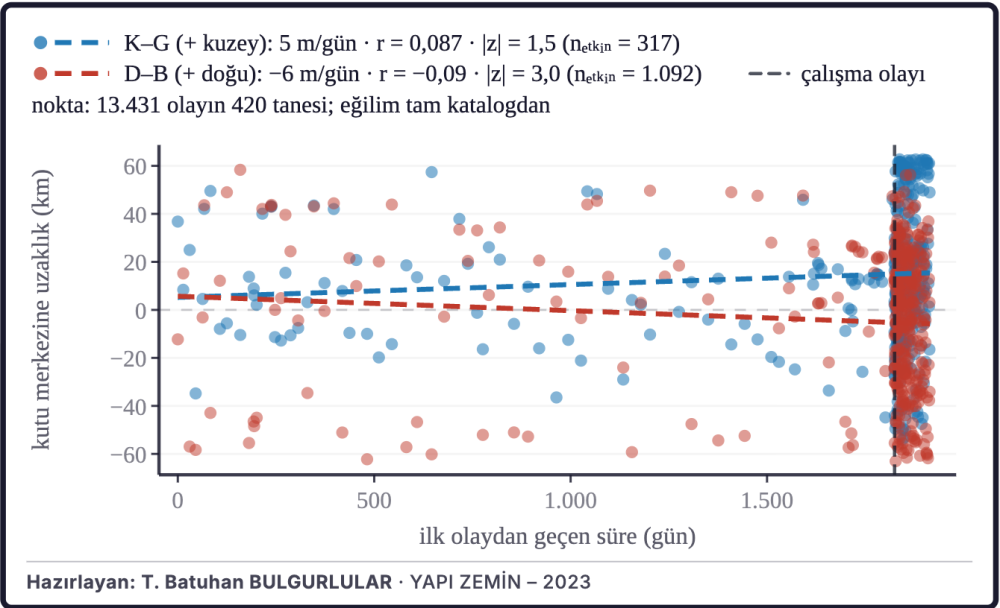

Şekil 4b. Dış merkez koordinatlarının zaman serisinde mavi noktalar kuzey–güney, kırmızı noktalar doğu–batı bileşenidir. Yatay eksen pencerenin ilk olayından geçen süre (gün), düşey eksen kutu merkezine uzaklıktır (km); iki bileşen aynı ölçekte olduğundan eğimleri doğrudan kıyaslanabilir. Kesikli doğrular her bileşenin en küçük kareler eğilimidir; eğim, Pearson korelasyon katsayısı ve etkin örneklem büyüklüğüyle hesaplanan Fisher z değeri lejanttadır. Düşey kesikli çizgi çalışma olayının anını işaretler.

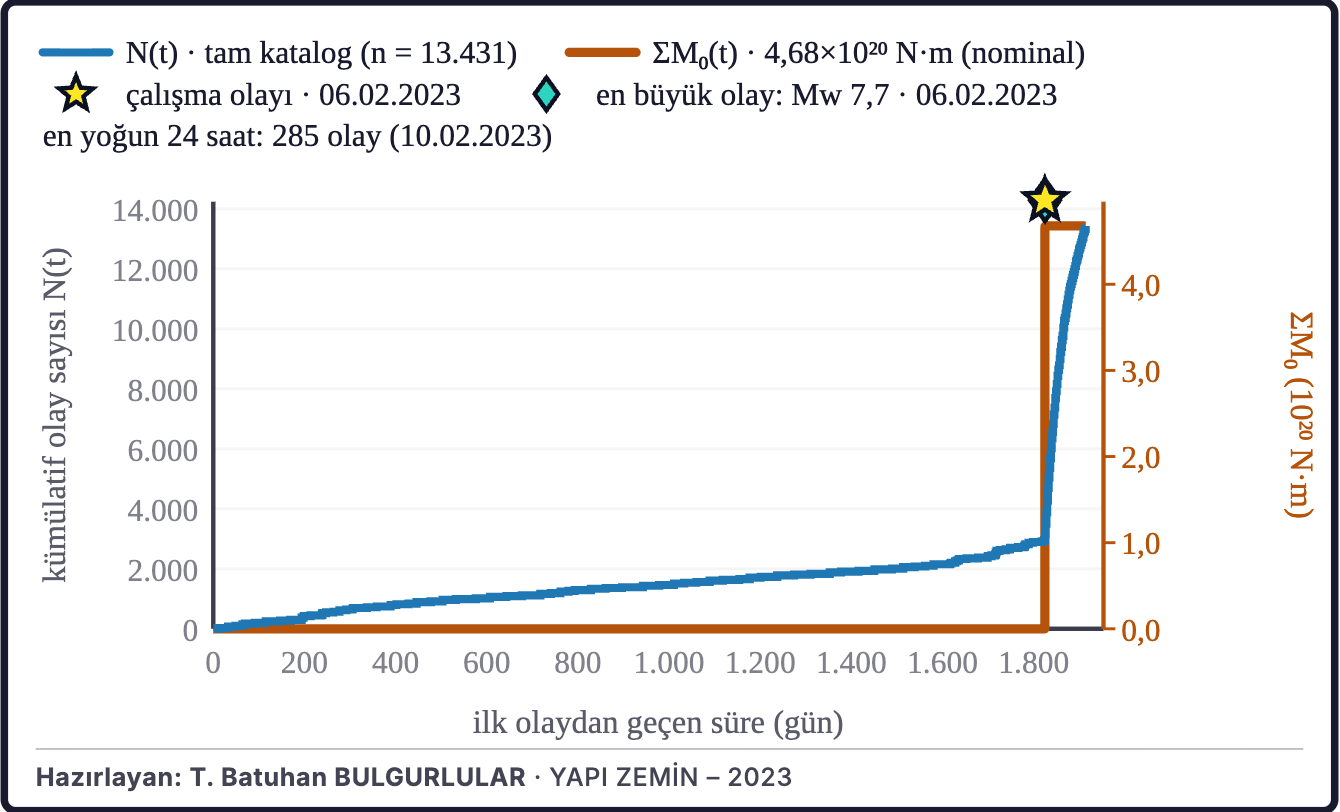

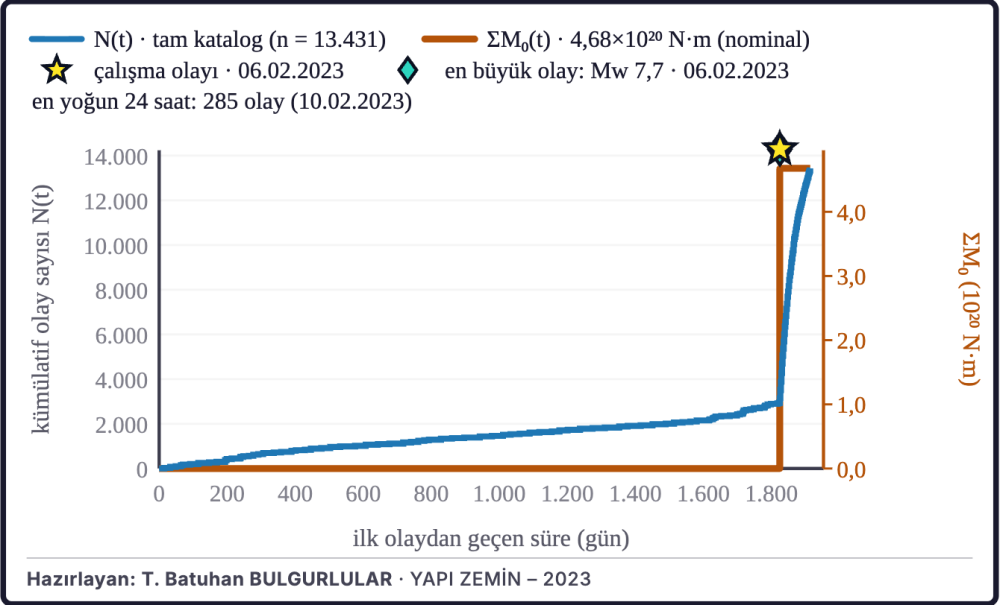

Şekil 4c. Mavi eğri kümülatif olay sayısı N(t), turuncu eğri kümülatif sismik moment ΣM₀(t) değeridir. Sarı yıldız çalışma olayını, turkuaz elmas penceredeki en büyük olayı işaretler (M₀ ölçeği: Hanks ve Kanamori, 1979).

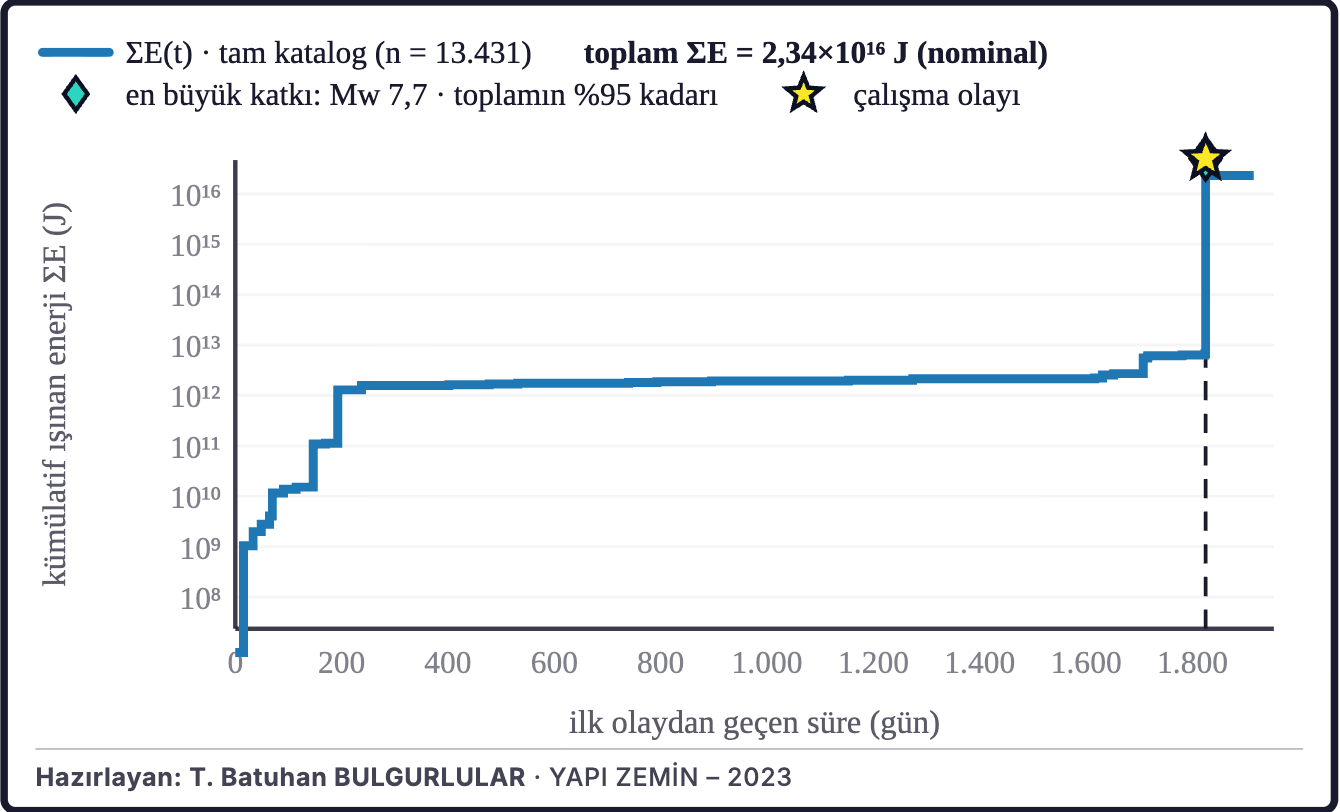

Şekil 4d. Mavi basamak eğrisi kümülatif ışınan sismik enerjidir (ΣE, logaritmik eksen). Kesikli düşey çizgiler çalışma olayını ve en büyük tek katkıyı işaretler (Gutenberg ve Richter, 1956 enerji bağıntısı).

Koordinatlar WGS84 datumundadır; derinlikler deniz seviyesine göre pozitif aşağı verilmiştir ve kurum çözümlerinden olduğu gibi alınmıştır (topografyaya indirgeme yapılmamıştır). Konum kalitesi alanları — varış artığı RMS, azimut boşluğu, faz sayısı, yatay ve düşey konum belirsizliği (ERH/ERZ), en yakın istasyon uzaklığı — birleşik katalogda taşınmadığından katalog genelinde bir kalite filtresi uygulanamamıştır. Derinlik istatistikleri çözüm kalitesine bağlıdır: kayıtların %44'ünün derinliği 0,1 km'ye yuvarlandığında 7,0 km'dir (5.916/13.431); bu değer, derinlik çözülemeyip sabitlendiğinde kurumun atadığı varsayılandır; yığın ve standart sabit derinlik (0/5/10/33 km) atamaları birlikte kayıtların %47'sini oluşturmaktadır (6.287/13.431); derinlik ortancası ve derinlik bandı bu yapay yığının etkisi altındadır. Derinliğe dayanan ölçüler (derinlik bandı, kesit geometrisi) bu çekinceyle verilmiştir. Hiposantr bulutuna düzlem uydurması raporlanmamıştır; gerekçesi ekteki raporlanmayan çözümlemeler çizelgesindedir.

Şekil 5a–5d: Arama penceresindeki zaman sınıfları (çalışma olayından önce, çalışma olayı, çalışma olayından sonra) çözümün yalnız çalışma olayına göre zamanını bildirir ve bir pencere kuralından gelir; çalışma olayından önceki bir çözümün öncü deprem olduğu anlamına gelmez (Şekil 5a). Çözümlerin Frohlich ve Apperson (1992) eşikleriyle sınıf dağılımı 3 doğrultu atımlı, 4 normal çözümdür. ΔCFS haritasında kırmızı alanlar alıcı düzlemlerin kırılmaya yaklaştığı, mavi alanlar uzaklaştığı kesimlerdir (Şekil 5b). Nokta sınamasının histogramı, izleyen olayları kendi hiposantrlarındaki ΔCFS değerine göre yükleme, gölge ve yansız gruplarına ayırır (Şekil 5c). Alanın makaslama ve normal gerilme bileşenleri ayrı panellerde verilmiştir (Şekil 5d). Coulomb gerilme aktarımı sonuçları Tablo 4'te, mekanizma dizisi Tablo 5'te verilmiştir.

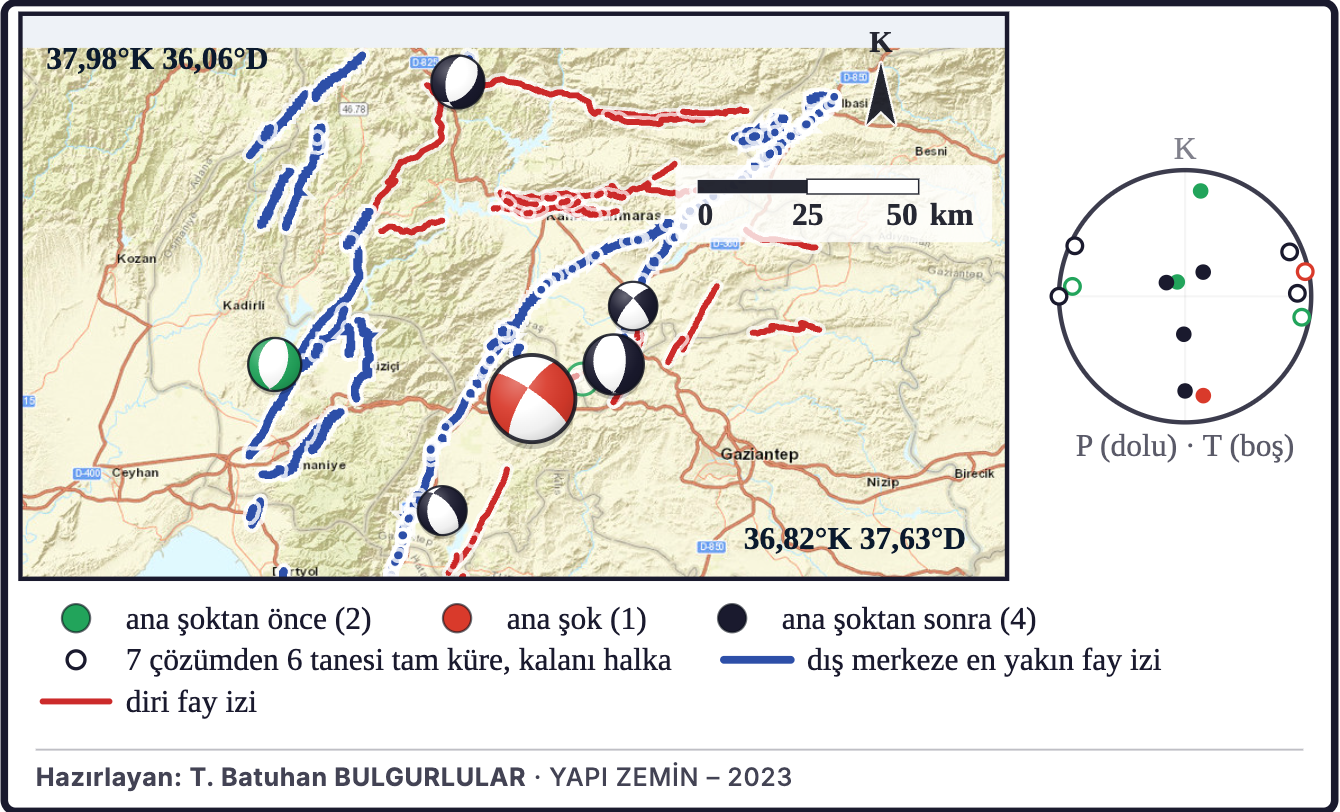

Şekil 5a. Arama penceresinin (çalışma olayından 180 gün önce – 30 gün sonra, 66 km yarıçap) odak mekanizması haritasında her odak küresi bir moment tensörü çözümüdür. Mw, çözümü yayımlayan kurumun moment tensörü büyüklüğüdür ve gövdedeki katalog büyüklüğünden farklı olabilir. Küre rengi çalışma olayına göre zamanı (yeşil önce, kırmızı çalışma olayı, siyah sonra), çapı büyüklüğü taşır. Küreler alt yarıküre eşit alan izdüşümündedir; mavi çizgi dış merkeze en yakın fay izi, ince kırmızı çizgiler haritalanmış diri fay izleridir. Zaman sınıfları bir pencere kuralından gelir ve bir yorum değildir. Arama penceresi raporun analiz penceresinden farklıdır (moment tensörleri ve Mw: Global CMT, Ekström vd., 2012; izdüşüm: Lambert alt yarıküre eşit alan).

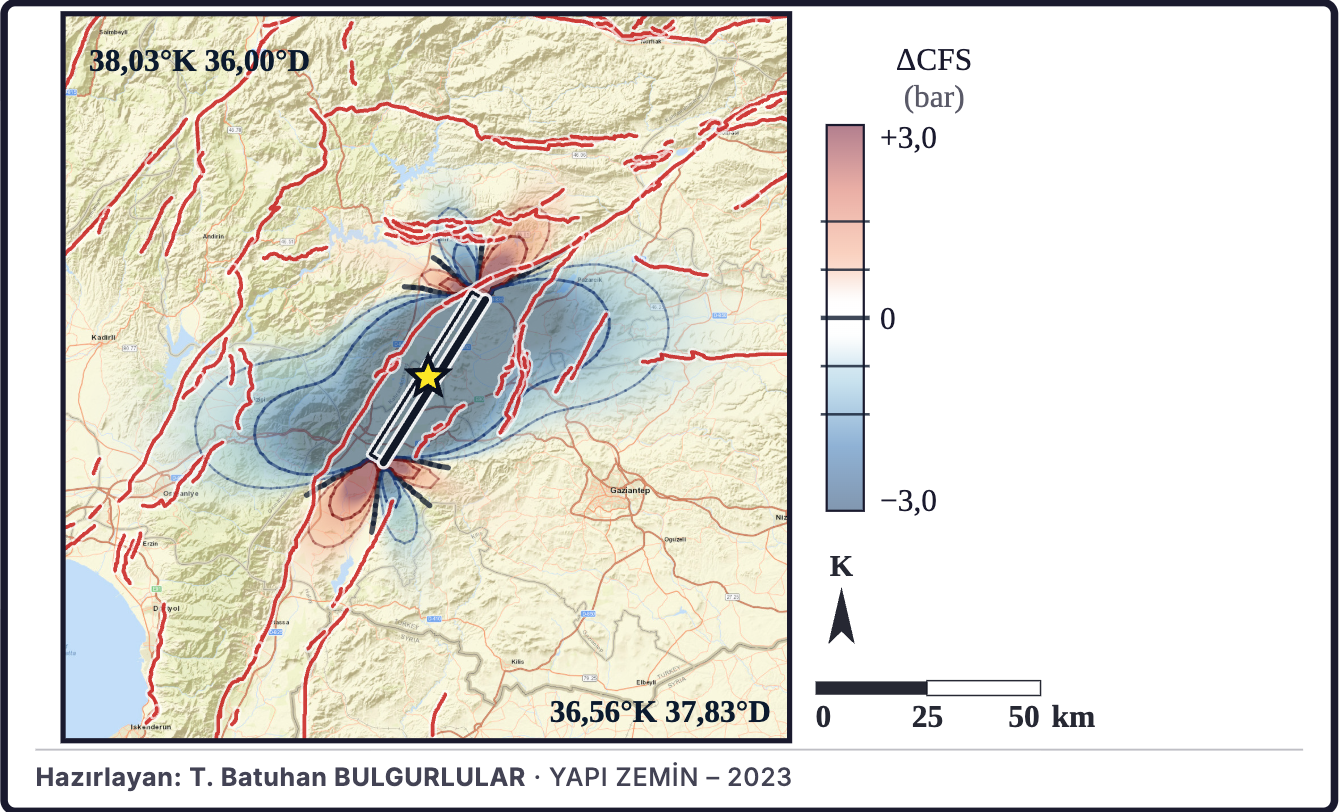

Şekil 5b. Harita statik Coulomb gerilme değişimini (ΔCFS) gösterir (kırmızı artış, mavi azalma; ±3,0 bar). Yıldız dış merkezdir; dörtgen kaynağın yüzey izdüşümüdür (kalın kenar üstte); çizgiler ΔCFS konturlarıdır. Kırmızı çizgiler diri fay izleridir; renk çubuğundaki çentikler kontur düzeyleridir (ΔCFS: Okada, 1992; King vd., 1994).

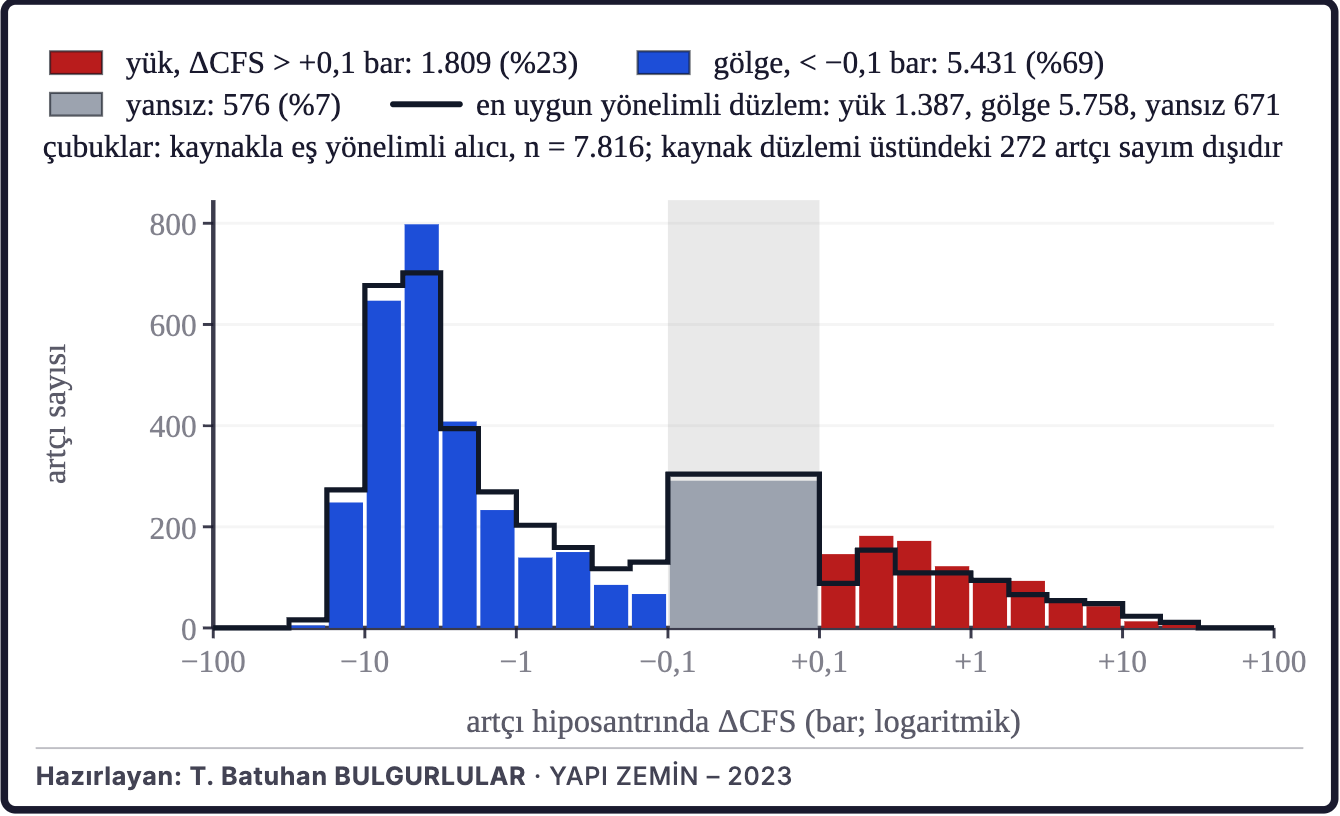

Şekil 5c. Coulomb nokta sınaması, izleyen olayların kendi hiposantrlarında hesaplanan ΔCFS değerlerinin dağılımını verir. İzleyen olay konum belirsizliği sayımlara yansıtılmamıştır. Kırmızı çubuklar yük artışını, mavi çubuklar gerilme gölgesini, gri bant iki eşik arasındaki yansız aralığı gösterir; çizgi en uygun yönelimli düzlem için aynı dağılımdır (eşik 0,1 bar = 0,01 MPa: Hardebeck vd., 1998).

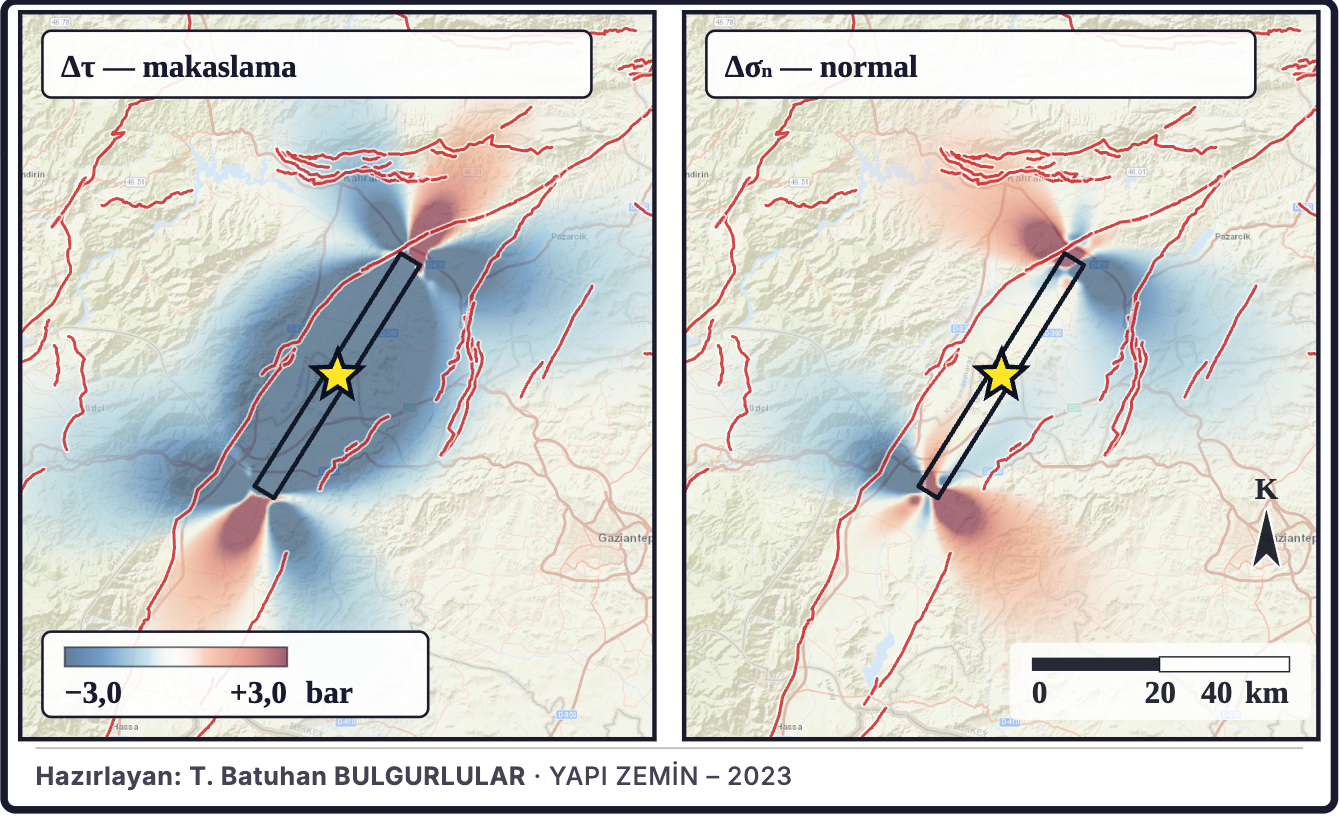

Şekil 5d. ΔCFS'in iki bileşeni ayrı panellerde gösterilmiştir: solda makaslama gerilmesi değişimi Δτ, sağda fay düzlemine dik normal gerilme değişimi Δσₙ (ΔCFS = Δτ + μ′·Δσₙ). Kadraj kaynak çevresine yakınlaştırılmıştır; renk ölçeği ve kaynak geometrisi ΔCFS haritasıyla aynıdır; yıldız dış merkezdir; ince dörtgen kaynağın yüzey izdüşümüdür (bileşen ayrışımı: Okada, 1992 analitik çözümü).

Tablo 4. Statik Coulomb gerilme değişimi modelinin parametreleri, alan istatistikleri ve izleyen olay sınaması

Alan Okada (1992) elastik yarı uzay çözümüyle kurulmuş, alıcı geometri kaynak fayla eş alınmıştır. ΔCFS = Δτ + μ′·Δσₙ. Değerler tek dikdörtgen kaynak varsayımına dayanır; çok segmentli kırılmalarda uç bölgelerin deseni basitleşir. İzleyen olay sınaması nokta hesabıdır: ΔCFS her izleyen olayın kendi konumunda ve derinliğinde hesaplanmıştır; yansız bant |ΔCFS| < 0,1 bar; kaynak dikdörtgenine 2,0 km'den yakın olaylar (kaynak üstü) sayım dışıdır. İzleyen olay konum belirsizliği sayımlara yansıtılmamıştır.

Tablo 5. Arama penceresindeki odak mekanizmaları — 7 çözümden Mw'ye göre en büyük 7 tanesi (arama penceresi: çalışma olayından 180 gün önce – 30 gün sonra, 66 km yarıçap, Mw ≥ 4,0)

Tip dağılımı, Frohlich ve Apperson (1992) eksen dalımı sınıflarıyla: normal 4, doğrultu atımlı 3; çalışma olayına göre zaman dağılımı: çalışma olayından önce 2, çalışma olayı 1, çalışma olayından sonra 4 (“çalışma olayından önce” yalnız zaman konumudur; öncü deprem nitelemesi değildir). Mw sütunu GCMT moment tensörü büyüklüğüdür; birleşik katalogdaki büyüklük bundan 0,15 birimden fazla ayrılan çözüm: 06.02.2023 01:28 UTC olayı için Mw 6,6 (gövdedeki dizi istatistikleri katalog büyüklüklerini kullanır). Arama penceresi dizinin kendisi değildir: dizi içi sayılan çözümlerin dış merkezi Gardner ve Knopoff (1974) uzay penceresi içindedir (66 km); 7 çözüm dizi içinde. “eşiğe yakın”: sınıfı belirleyen eksenin dalımı Frohlich ve Apperson (1992) sınıf eşiğinden en çok 5° ayrılır; bu atama çözümdeki küçük farklara duyarlıdır.

Tamlık büyüklüğü Mc, üç ölçütün verdiği eşiklerin en büyüğü olarak benimsenmiştir: azami eğrilik (+0,2 düzeltmeyle), uyum iyiliği (gözlenen dağılımın en az %90 oranında üstel yasayla modellenebildiği eşik; Wiemer ve Wyss, 2000) ve b-kararlılığı (ardışık 5 eşik değerinde, her biri en az 50 olayla kestirilen b'nin kararlı kaldığı eşik; yöntemlerin karşılaştırması için Woessner ve Wiemer, 2005). Pencere kataloğunun tamamında eşiği b-kararlılığı ölçütü belirlemiştir: Mc = 2,0. Pencere olay öncesi ve sonrası dönemlerde farklı tamlıkta olduğundan raporlanacak (birincil) b değeri olay öncesi dönemden kestirilir; bu dönemde eşiği azami eğrilik ölçütü belirlemiştir: Mc = 1,8. b-değeri bu eşiğin üzerindeki olaylardan en büyük olabilirlik kestiricisiyle (Aki, 1965), eşik Mc − ΔM/2 kutulama düzeltmesi (Utsu, 1966) uygulanarak hesaplanmıştır. Belirsizlik için 3 kestirim hesaplanmış (Shi ve Bolt, 1982: 0,033; Aki, 1965: 0,029; yeniden örnekleme: 0,038) ve en büyüğü olan yeniden örnekleme (bootstrap) değeri verilmiştir; yeniden örneklemede Mc ve b birlikte yeniden kestirilmiştir. Tamlık büyüklüğü ölçütlerinin sayısal eşikleri bu çalışmanın işletimsel seçimleridir. b değerinin raporlanması ayrıca büyüklük–frekans dağılımının üst kuyruğunda sınanmıştır: yasadan beklenen olay sayısının en az 1 olduğu, 0,5 birim aralıklı büyüklük eşiklerinde bu sayı katalogda gözlenen olay sayısıyla binom olasılığı üzerinden karşılaştırılmış; en küçük olasılık 0,01'in altındaysa b raporlanmamıştır (işletimsel ölçüt).

Odak mekanizması ve moment-tensör çözümleri Global CMT (GCMT) kataloğundan alınmıştır (Ekström vd., 2012). Gerilme tensörü inversiyonu Michael (1984) doğrusal yöntemi ve Vavryčuk (2014) kararsızlık ölçütüyle yinelemeli çözülmüştür (μ = 0,6; 2 yineleme; belirsizlik 200 yeniden örneklemenin %2,5–97,5 aralığıyla verilmiştir, yönün kısıtlanma düzeyi ise odak mekanizması açılarına gürültü eklenerek yinelenen yeniden örneklemeyle ayrıca sınanmıştır); SHmax doğrultusu Lund ve Townend (2007) türetimiyle, rejim sınıfı Anderson (1951) çerçevesi ve Dünya Gerilme Haritası kuralıyla (Zoback, 1992) verilmiştir.

Şekil 6a–6d: İzleyen olay bulutu kovaryans elipsinin uzun ekseni boyunca uzamıştır; çalışma olayı izleyen olayların sentroidine yakın konumdadır (Şekil 6a). Elips ve sentroid ölçüleri izleyen olay bulutunun geometrisinden türetilmiş vekil niceliklerdir; dalga formlarından yapılmış bir yönlülük ölçümü değildir. Çift kuvvet payı %90'ın üzerindedir; kaynak, düzlemsel bir fay üzerindeki makaslama kırılmasıyla uyumludur (Şekil 6b). Ayrışım kaynağın türünü betimler; büyüklük, hasar ya da izleyen etkinlik hakkında bilgi taşımaz. Gerilme inversiyonu çözümü çekincelidir; değerler çekinceli çözümlemeler çizelgesindeki gerekçeyle birlikte okunmalıdır (Şekil 6c). Gürültülü yeniden örneklemede kullanılan 10° açı gürültüsü ölçülmüş değil varsayılmış bir mekanizma belirsizliğidir; tek tek çözümlerin belirsizlikleri bu çalışmanın veri kümesine alınmadığından (GCMT tensör bileşenlerinin standart hataları kullanılmamıştır) gürültülü aralık bu varsayıma bağlıdır (Şekil 6d).

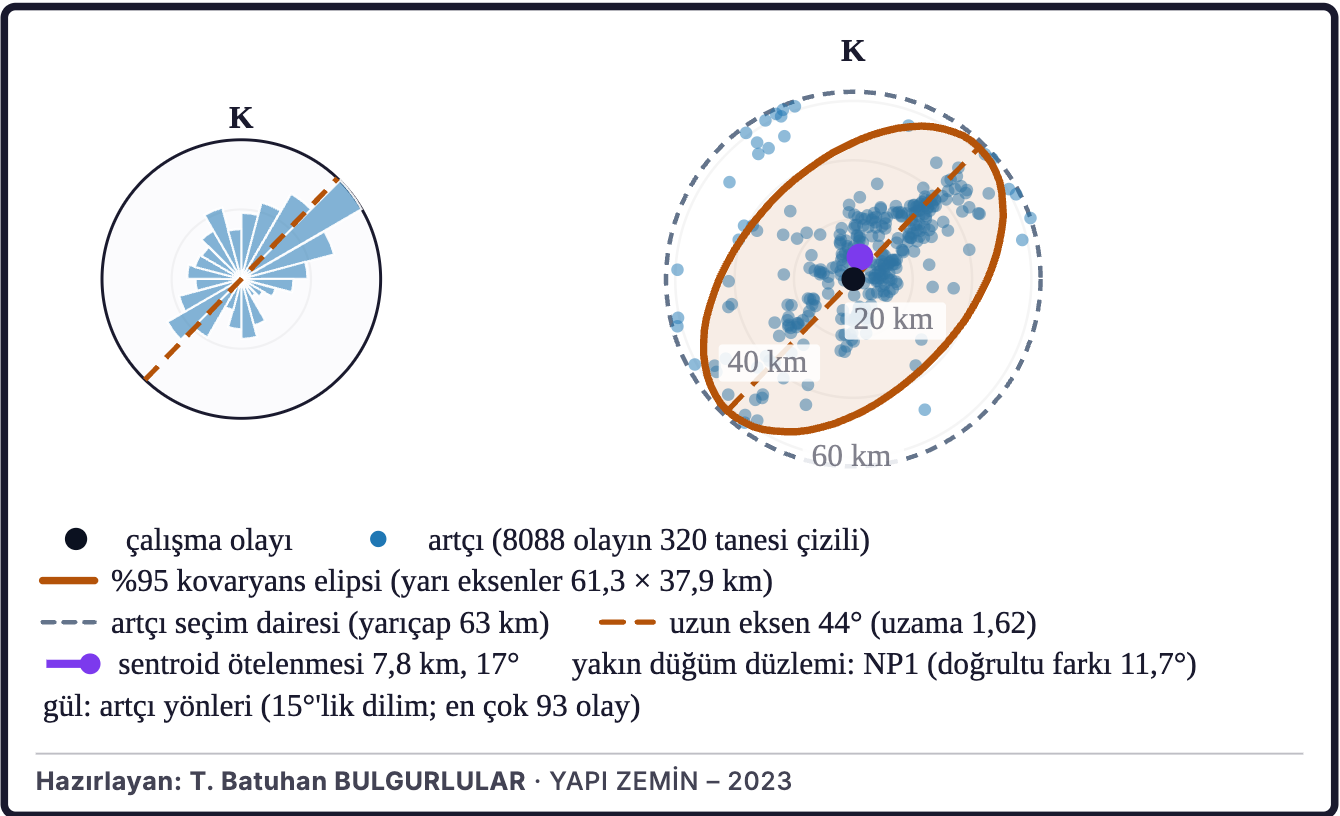

Şekil 6a. Çalışma olayı merkezli düzlemde izleyen olay bulutu (mavi) ve %95 kovaryans elipsi (turuncu) gösterilmiştir. Turuncu kesikli doğru elipsin uzun eksenidir, mor ok izleyen olayların sentroidinin çalışma olayına göre ötelenmesidir; gri çemberler çalışma olayına uzaklığı kilometre cinsinden ölçekler, gri kesikli çember izleyen olayların seçildiği dairedir. Bulut bu daireye dayandığından elips boyutları ve uzama oranı seçim yarıçapıyla sınırlıdır (gerçek değerler için alt sınır) ve sentroid dış merkeze doğru yanlıdır. Uzama oranı 1'e yaklaştıkça bulut izotroplaşır ve yön kestirimi zayıflar; elips ölçüleri ve uzun eksene yakın düğüm düzlemi lejanttadır (telesismik ikinci moment ölçüsünün izleyen olay konumlarına uyarlanmış vekili: McGuire vd., 2002).

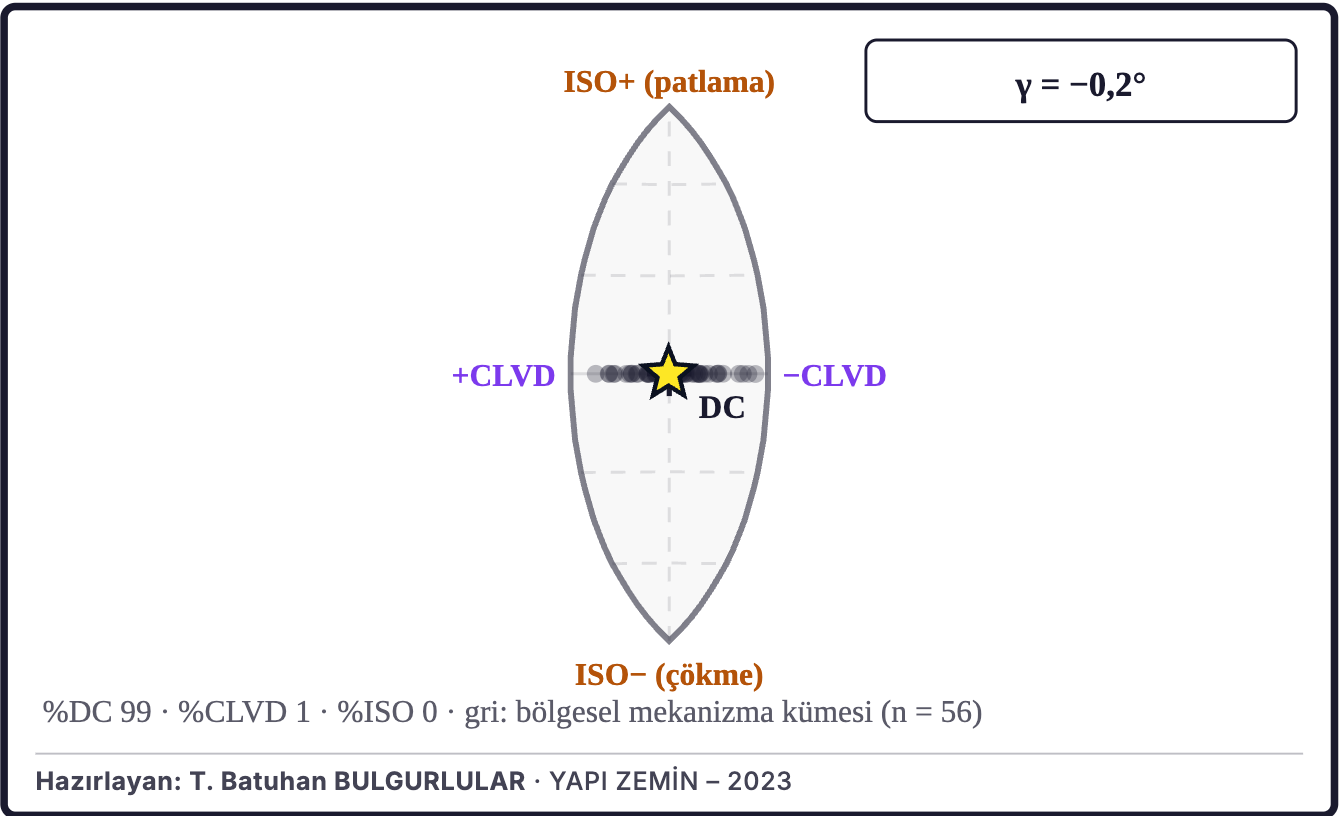

Şekil 6b. Tape ve Tape kaynak tipi lune'unda sarı yıldız bu olayın moment tensörünü, artı imi saf çift kuvvet (DC) merkezini gösterir. Çerçeve γ ∈ [−30°, +30°] ve δ ∈ [−90°, +90°] aralığının Hammer eşit alan izdüşümüdür; kesikli yaylar δ = 0, ±30° ve ±60° enlemleridir. Sağ ve sol kenarlar ±CLVD uçları, kutuplar izotropik patlama ve çökme uçlarıdır. Gri noktalar bölgesel mekanizma kümesinin çözümleridir; alt satırdaki yüzdeler DC/CLVD/ISO ayrışımıdır (lune: Tape ve Tape, 2012; ayrışım: GCMT tensöründen).

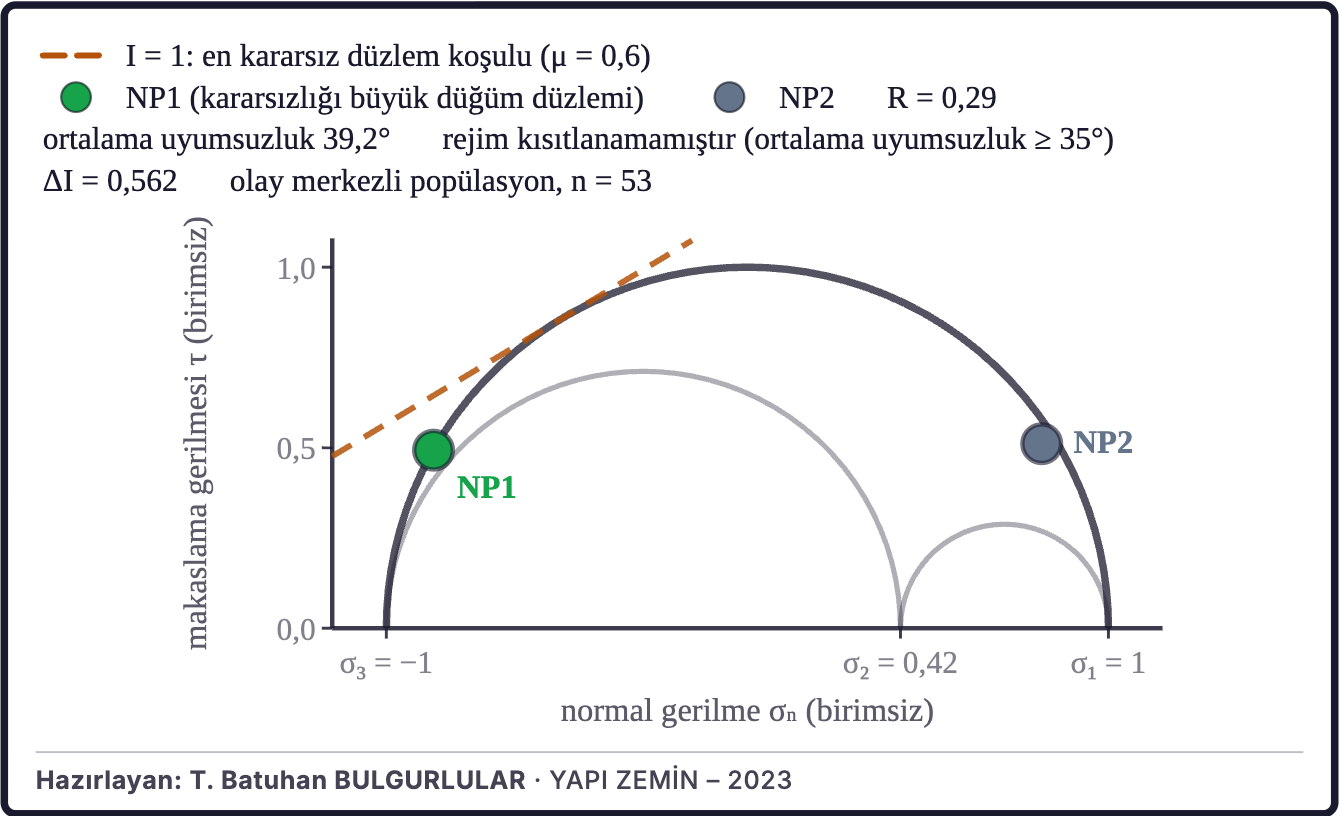

Şekil 6c. Gerilme inversiyonunun normalleştirilmiş Mohr diyagramında yatay eksen normal gerilme σₙ, düşey eksen makaslama gerilmesi τ'dur. Üç yarım çember asal gerilmelerle kurulan gerilme durumunu, turuncu kesikli doğru μ sürtünme katsayısıyla tanımlı en kararsız düzlem koşulunu (kararsızlık indeksi I = 1) gösterir; iki nokta çalışma olayının iki düğüm düzleminin (σₙ, τ) konumudur ve doğruya yakın olan düzlem bu gerilme alanında kaymaya daha yatkındır. Şekil oranı R, ortalama kayma yönü uyumsuzluğu ve iki düzlemin kararsızlık farkı ΔI lejanttadır (Vavryčuk, 2014; kararsızlık ölçütü).

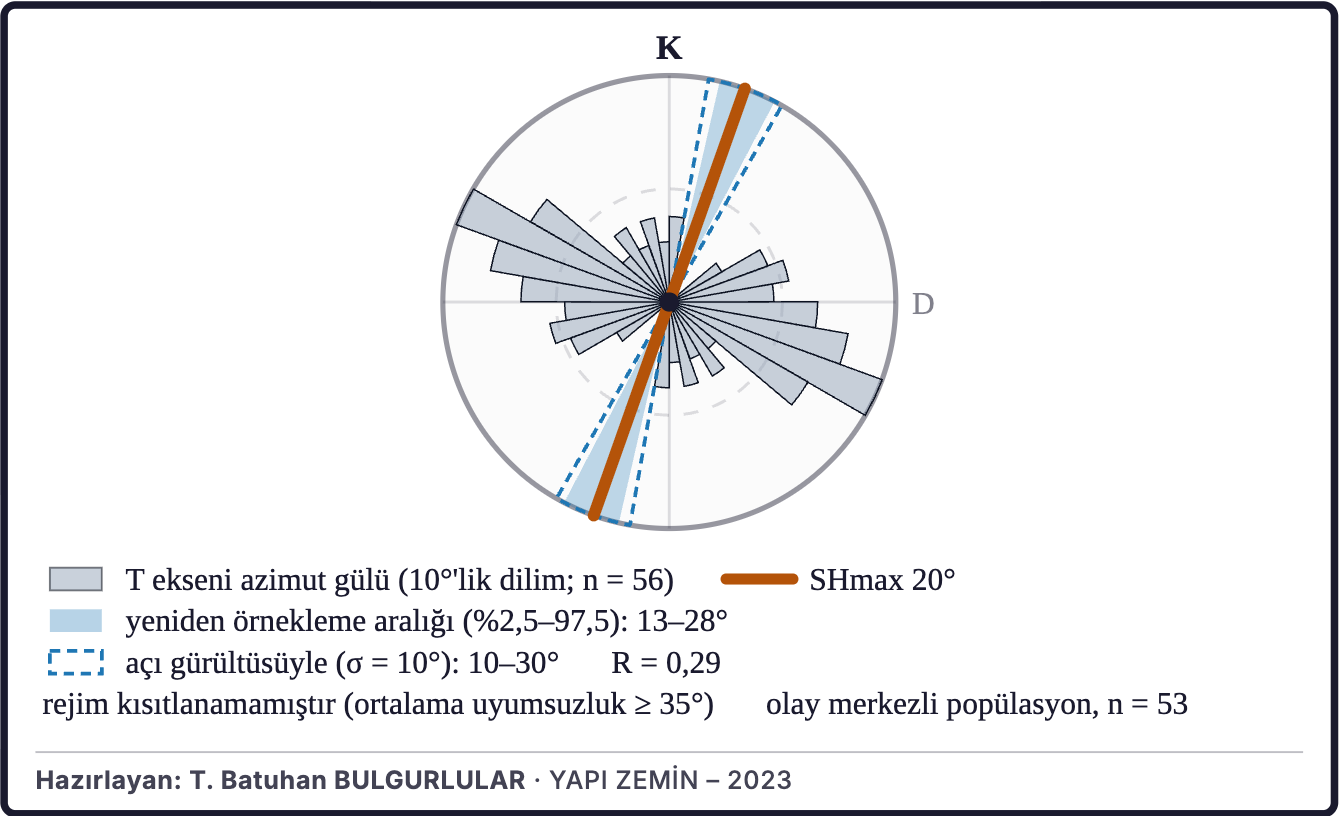

Şekil 6d. Çekinceli çözüm: SHmax = 20°; rejim sınıfı kısıtlanamamıştır (uyumsuzluk 35° tek tensör sınırının üstünde; olay merkezli mekanizma popülasyonunun gerilme inversiyonu). Kuzeyi yukarıda olan gül diyagramında turuncu çift uçlu eksen gerilme inversiyonundan bulunan SHmax azimutunu, mavi yelpaze bu azimutun %2,5–97,5 yüzdelik aralığını (eksenel olduğundan karşı ucuyla birlikte) gösterir. Kesikli mavi sınır, her mekanizmanın doğrultu, eğim ve kayma açısına σ = 10°'lik rastgele gürültü de eklenerek yinelenen tersinimin aynı yüzdelik aralığıdır (Vavryčuk, 2014). Gri sektörler bölgesel mekanizma kümesinin T ekseni (uzama) azimut gülüdür (10°'lik dilimler; yarıçap sayımın kareköküyle orantılı); kümede salt çoğunlukta bir sınıf bulunmadığından P ekseni gülü çizilmemiştir. İç kesikli çember yarı ölçek halkasıdır; şekil oranı R ve rejim sınıfı lejanttadır (SHmax yönü: Lund ve Townend, 2007; rejim sınıfı: Dünya Gerilme Haritası kuralı).

Çalışma olayının dizideki rolü öncül ölçütüyle belirlenmiştir: çalışma olayından önce kaydedilen ve büyüklüğü (bir ondalıkta) ondan küçük olmayan bir olay, çalışma olayı o olayın uzay–zaman penceresine düşüyorsa öncül sayılır. Pencere zamanda Gardner ve Knopoff (1974) zaman penceresidir; uzayda aynı çalışmanın uzay penceresi ile Wells ve Coppersmith (1994) yeraltı kırık boyu bağıntısından hesaplanan kırık boyunun 1,5 katından büyük olanıdır. Öncül ile çalışma olayı arasındaki süre 30 günü aşmıyorsa öncül süren dizinin parçası sayılır; bu durumda dizi sınıflaması uygulanmaz ve dizi moment payı, izleyen olay sayım alanında en erken öncülün zamanından başlayan kayıtlarla kurulur. Süre eşiği ve kırık boyu katsayısı literatürden alınmamıştır; bu çalışmanın işletimsel ölçütleridir.

Arka plan dönemi olarak çalışma penceresinin başlangıcından geriye uzanan ve onunla örtüşmeyen 5 yıllık pencere (08.02.2013 – 07.02.2018) aynı kutu ve eşikle ayrıca sorgulanmış (4.136 kayıt), pencere istatistikleri bu tabanla kıyaslanmıştır.

Şekil 7a–7d: Model şiddet alanı, şiddet-azalım bağıntısının uzaklıkla düşen halkalarını harita üzerinde verir; dış merkez yakınında hesaplanan tepe şiddet MMI VIII (model değeri 8,0) düzeyindedir (Şekil 7a ve 7c). Model hesabına yerel zemin etkisi katılmamıştır; gözlenen şiddet dağılımı bu haritadan değil makrosismik verilerden okunur. Kayıtta en büyük tepe genlik düşey bileşendedir; tepe genliğin düşey bileşendeki değere oranı ışınsal bileşende 1,0, teğetsel bileşende 0,9 olarak ölçülmüştür (Şekil 7b). Hiçbir eşiği aşmayan 17 çözüm üçgenin orta bölgesinde yer almakta ve eğik/karma sınıfına girmektedir (Şekil 7d). Bölgesel mekanizma kümesindeki çözümlerin büyüklükleri Mw 4,67–7,78 aralığındadır; en büyük çözüm doğrultu atımlı sınıfındadır. Sınıf sayımı büyüklükten bağımsız olduğundan her çözüm sayıma eşit ağırlıkla girer; sayıca baskınlık ile moment baskınlığı ayrı niceliklerdir. Dalga formu kaydının künyesi Tablo 6'da verilmiştir.

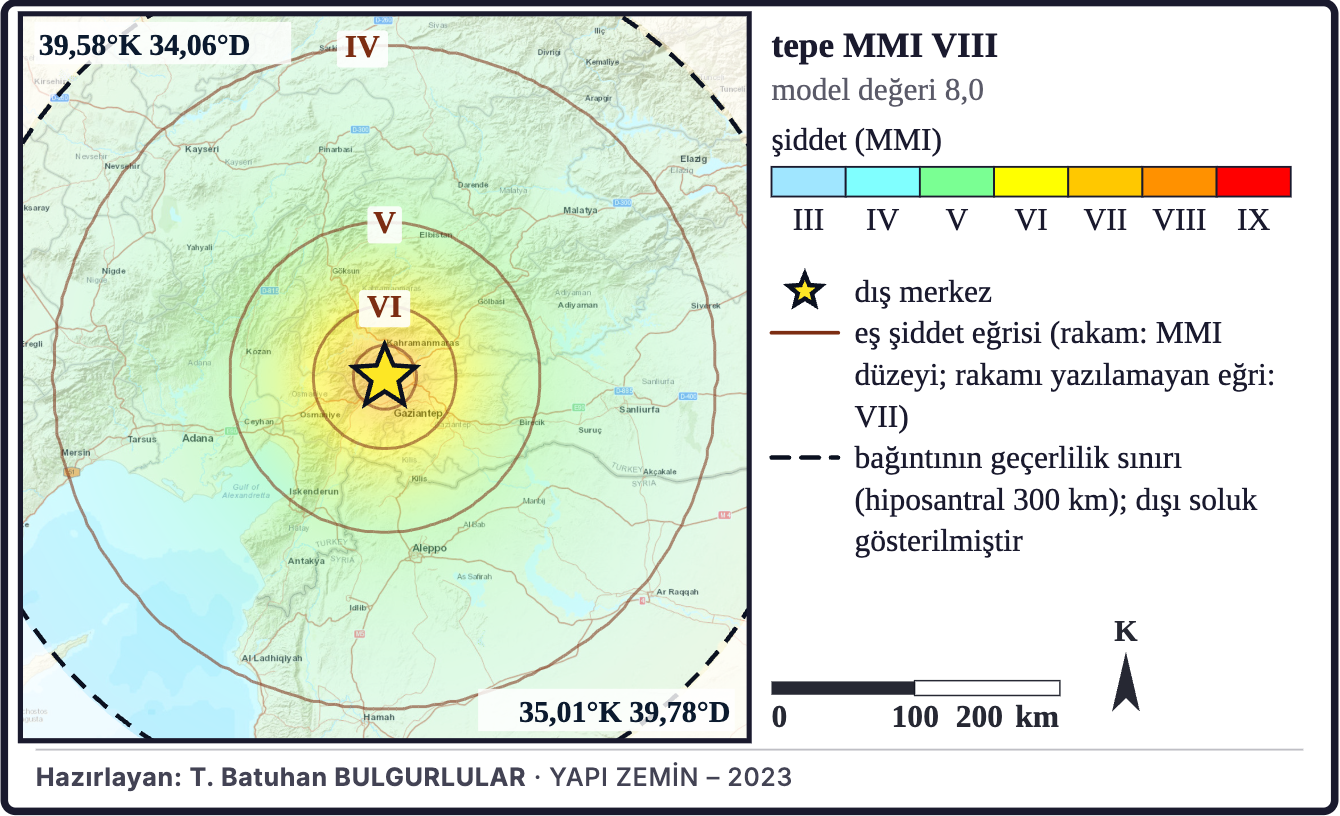

Şekil 7a. Harita modellenmiş makrosismik şiddet (MMI) alanını gösterir; yıldız dış merkezdir; kesikli çember bağıntının geçerlilik sınırıdır (şiddet-azalım bağıntısı: Allen vd., 2012).

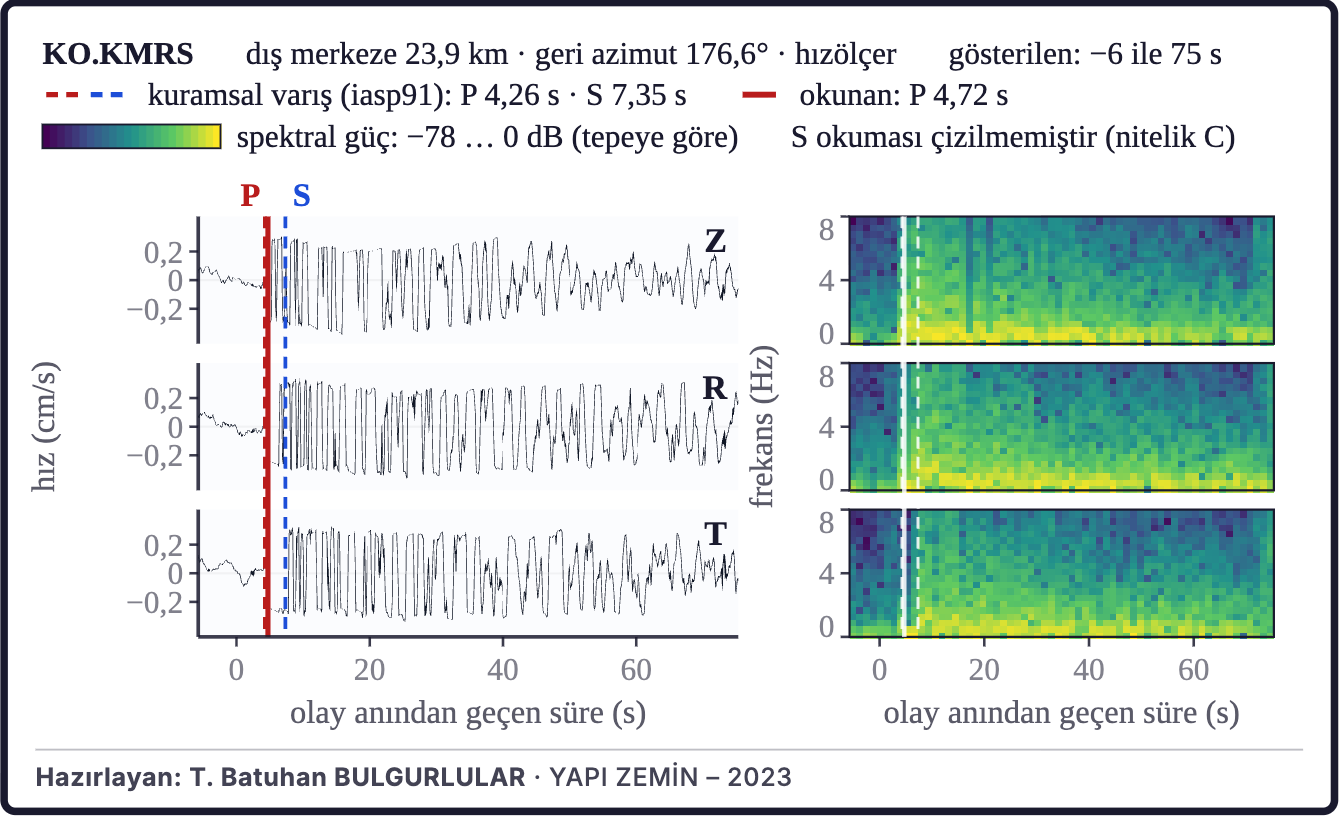

Şekil 7b. Solda dalga formu, sağda Hann pencereli kısa zamanlı Fourier spektrogramı (pencere 2,56 s, %50 örtüşme) verilir; P ve S varışları işaretlidir. Şekil kaydın sinyal taşıyan bölümünü gösterir; aralık lejanttadır. Dalga formunda yatay eksen olay anından geçen süre (s), düşey eksen cm/s birimindedir ve bileşenler ortak ölçektedir; spektrogramda düşey eksen frekans (Hz), renk tepeye göre dB'dir ve üç bileşen ortak renk ölçeğindedir. Yatay bileşenler geri azimuta göre ışınsal (R) ve teğetsel (T) bileşene döndürülmüştür. Genlikler cihaz yanıtı giderilerek fiziksel birime çevrilmiştir. Kesikli düşey çizgiler kuramsal P ve S varışlarını, dolu çizgiler kayıttan okunan varışları gösterir. S okuması düşük nitelikli olduğundan çizilmemiştir (kayıt: KO ağı, KOERI veri merkezi, FDSN dataselect; süzgeç: Butterworth bant geçiren, sıfır fazlı, 0,025–8,0 Hz).

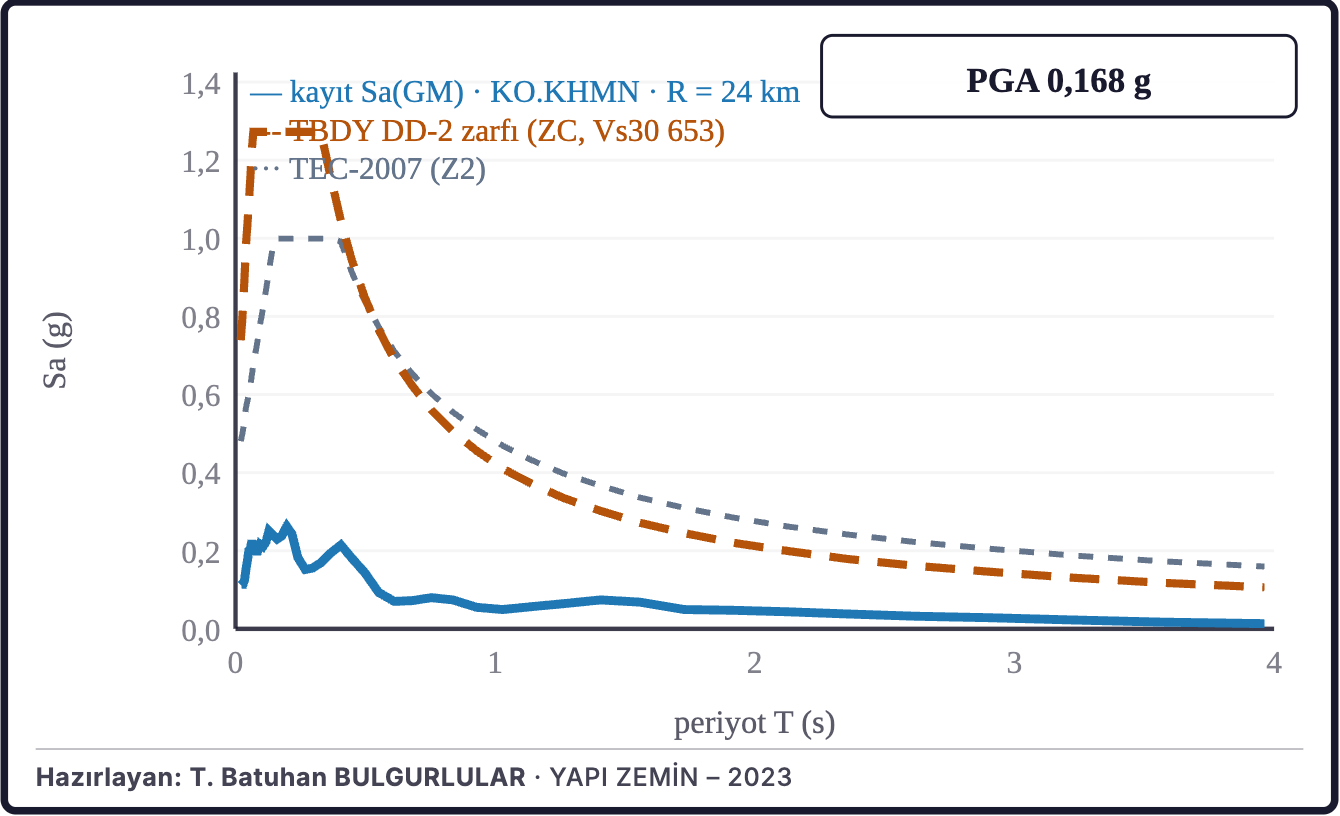

Şekil 7c. Yatay eksen periyot T (s), düşey eksen %5 sönümlü spektral ivme Sa (g), mavi eğri kayıt, turuncu kesikli eğri tasarım zarfıdır. Şekil kaydedilen yer hareketinin tepki spektrumunu tasarım zarfıyla karşılaştırır, mavi eğri en yakın ivme-ölçer istasyonunun iki yatay bileşeninin geometrik ortalaması Sa(T), turuncu kesikli eğri aynı sahanın zemin sınıfı ve harita spektral ivme katsayılarıyla kurulan TBDY DD-2 tasarım spektrumu, gri noktalı eğri varsa TEC-2007 karşılığıdır; mavi eğrinin turuncu zarfı aştığı periyot bandı, o periyoda denk yapı stoğu için tasarım düzeyinin aşıldığı banttır (TBDY 2018 tasarım spektrumu; kayıt: FDSN ham ivme).

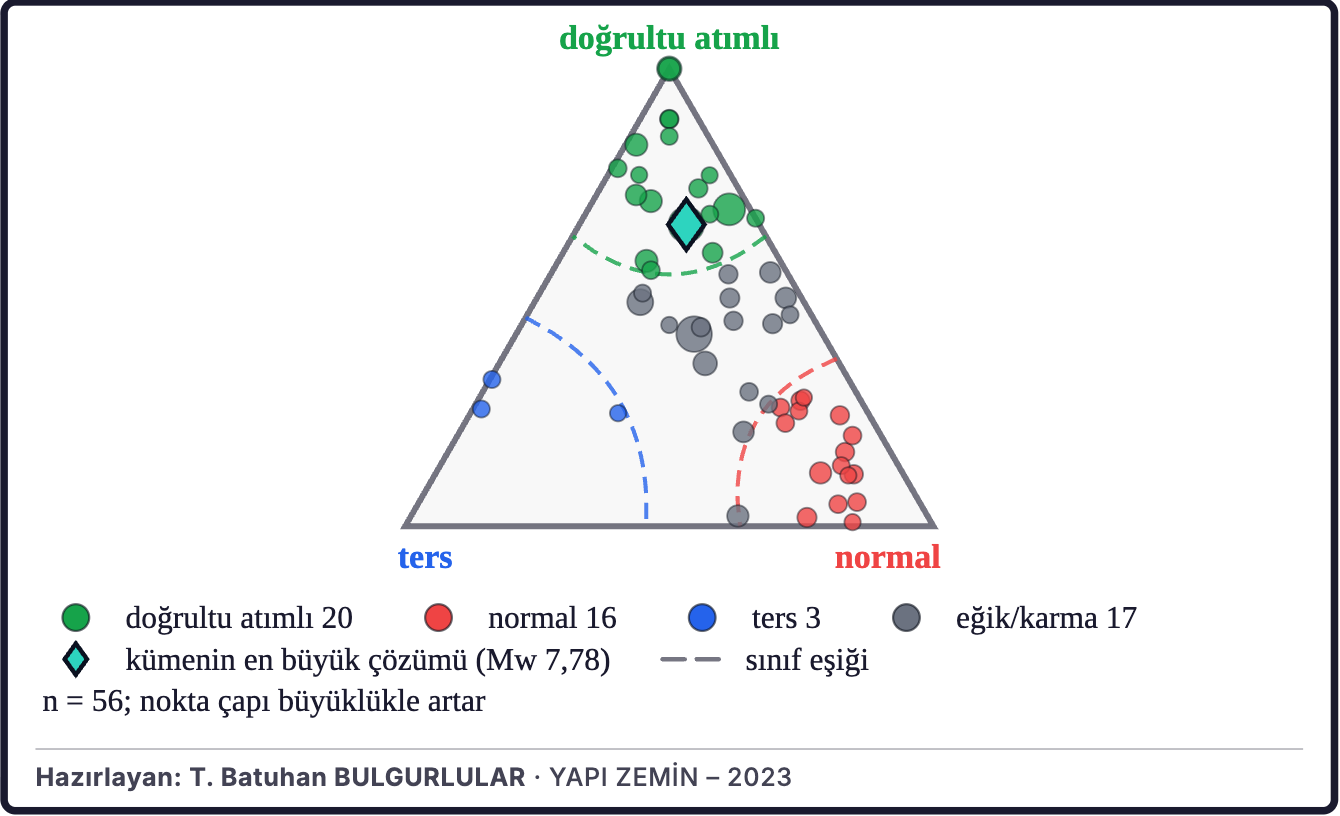

Şekil 7d. Çekinceli sayım: 56 çözümün %36'sı doğrultu atımlı sınıfındadır (%95 Wilson aralığı %21–54; 28 bağımsız küme). Alt uç %70 baskınlık eşiğinin altında kaldığından tek sınıflı niteleme yapılmamıştır. Bağımsız kümeler Gardner–Knopoff pencereleriyle ayrılmıştır. Frohlich üçgeninde her nokta bir odak mekanizması çözümünün P, T ve B eksenlerinin dalım açılarından gnomonik izdüşümle kurulan konumudur (köşeler: ters, normal, doğrultu atımlı). Renkli kesikli eğriler sınıf eşikleridir (B dalımı 60°, P dalımı 60°, T dalımı 50°); nokta rengi sınıfı, gri renk hiçbir eşiği aşmayan eğik/karma çözümleri, nokta çapı büyüklüğü, turkuaz elmas kümedeki en büyük çözümü gösterir; sınıf sayımları lejanttadır (Frohlich, 1992 gnomonik üçgeni; Frohlich ve Apperson, 1992 eşikleri; çözümler: Global CMT, Ekström vd., 2012).

Tablo 6. Dalga formu kaydının künyesi — 06.02.2023 Mw 6,6 çalışma olayı, KO.KMRS istasyonu, algılayıcı hızölçer (Güralp CMG-3T, 120 s – 50 Hz), dış merkez uzaklığı 23,9 km, geri azimut 176,6°; istenen pencere oluş anından 60 s önce – 600 s sonra; süzgeç öncesinde konik pencereyle yumuşatılan iki ucun her birinden 33 s kırpılmıştır; çözümlenen kayıt oluş anından 27 s önce başlar ve 575 s sonra biter (602 s); süzgeç Butterworth bant geçiren, sıfır fazlı (ileri–geri) 0,025–8,0 Hz (mertebe 2, etkin 4); spektrogram Hann pencereli kısa zamanlı Fourier dönüşümüyle (pencere 2,56 s) hesaplanmıştır; kayıt Kandilli Observatory And Earthquake Research Institute, Boğaziçi University (1971) künyeli KO ağına aittir ve KOERI veri merkezinin FDSN dataselect servisinden alınmıştır

Genlikler, cihaz yanıtı (kutup–sıfır aktarım işlevi) giderilerek cm/s birimine çevrilmiştir.

Diri fay verisi MTA TDFH-2026 (Türkiye Diri Fay Haritası) katmanından alınmıştır (Elmacı vd., 2026). Katmanın çalışma kutusuna düşen parçaları sürekli izlere birleştirilmiştir: kutuda 303 iz bulunmaktadır ve bölge haritalarında bunların en uzun 90'ı, tektonik haritada en uzun 60'ı çizilmiştir; fay çizelgesi için aynı adı taşıyan parçalar ayrıca 1 km toleransla uç uca birleştirilmiş, elde edilen 310 izin (7 farklı ad) en uzun 8'i 4 ad altında çizelgede listelenmiştir. Şekillerdeki harita kadrajları eş-dikdörtgen (equidistant cylindrical) izdüşümündedir: standart paralel kutunun orta enlemi olan 37,29°K'dir ve harita ölçeği iki eksende eşit tutulmuştur; şekillerdeki tek ölçek çubuğu bu koşulla geçerlidir. Boylam ölçeğinin sapması kutunun kuzey ve güney kenarlarında ters işaretlidir ve en çok %0,8'dir. Altlık karoları Web Mercator karolarından üretilip aynı dikdörtgene indirgenmiştir; altlık ölçülen bir nicelik taşımaz, yalnız coğrafi bağlam verir.

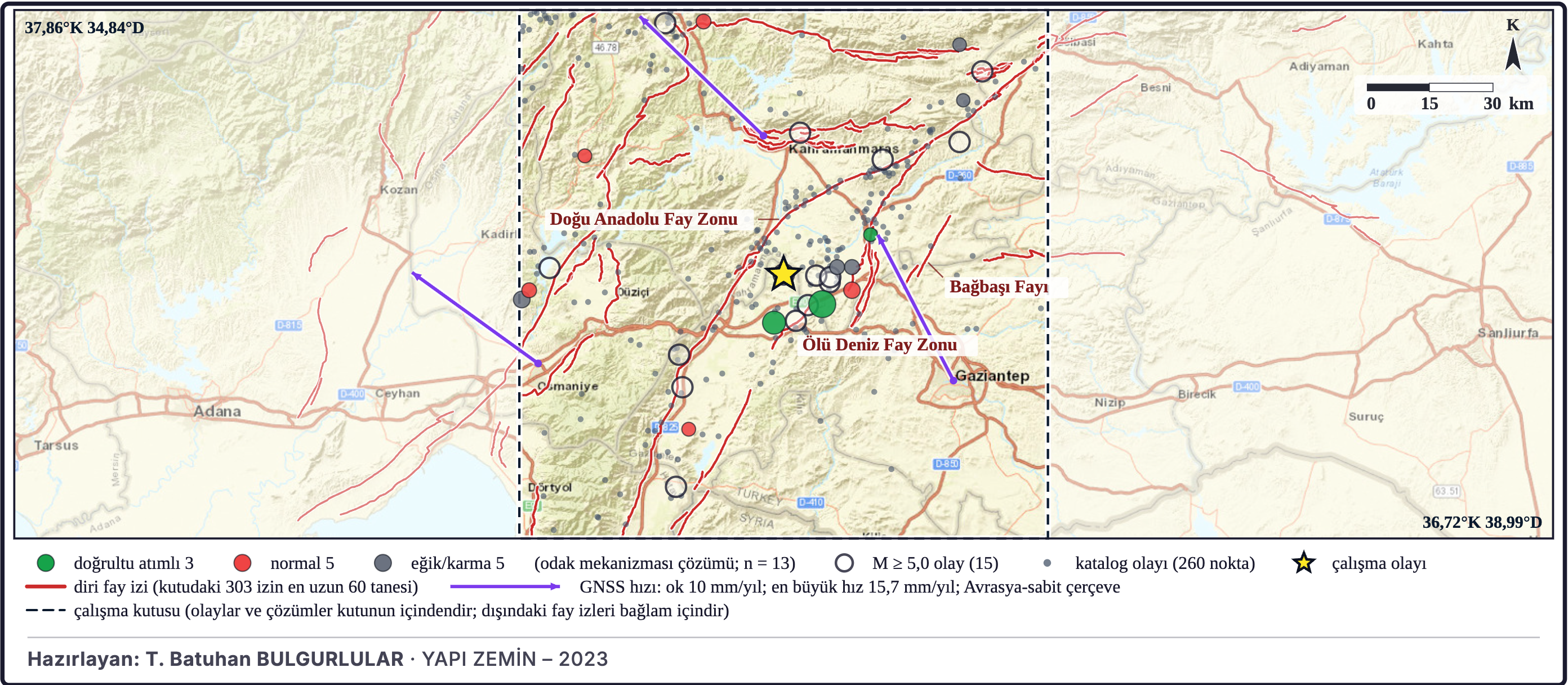

Şekil 8: Tektonik çerçeve haritası, çalışma alanını bölgesel fay sistemleri ve 3 GNSS istasyonunun yıllık hız vektörleri bağlamına oturtur (Şekil 8). Vektörler istasyonların levha-sabit çerçevedeki uzun dönemli hızlarıdır; pencere içindeki dizinin anlık deformasyonunu göstermez. Yayımlanmış odak mekanizması çözümleri Tablo A3'te verilmiştir.

Şekil 8. Haritada odak mekanizması çözümleri, diri fay izleri ve GNSS hız vektörleri birlikte gösterilmiştir. Renkli dairelerde renk mekanizma sınıfını, çap büyüklüğü kodlar. Kırmızı çizgiler haritalanmış diri fay izleridir; dış merkeze en yakın adlı faylar harita üzerinde adlandırılmıştır. Mor oklar GNSS istasyonlarının yatay hız vektörleridir (başvuru oku ve en büyük hız lejanttadır). İçi boş halkalar M ≥ 5,0 olayları, küçük gri noktalar katalog sismisitesini, sarı yıldız çalışma olayının dış merkezini gösterir (GCMT mekanizmaları; GNSS: Nevada Geodetic Laboratory [NGL] MIDAS hızları, Blewitt vd., 2016, 2018; Avrasya-sabit çerçeve: GSRM v2.1, Kreemer vd., 2014; faylar: MTA TDFH-2026 [Elmacı vd., 2026]).

4 Olay künyesi, konum güvenilirliği ve büyüklük mutabakatı

06.02.2023 tarihinde 01:28:16 UTC'de Nurdağı (Gaziantep) çevresinde, 37,2941°K, 36,9161°D koordinatlarında (AFAD çözümü), odak derinliği 6,2 km olan Mw 6,6 büyüklüğünde bir deprem kaydedilmiştir. Aynı olay için bir başka kurum çözümü 37,19°K–36,89°D konumunu vermektedir; iki dış merkez arasındaki fark 12 km'dir. Bu değer kurumlar arası dış merkez farkıdır, bir konum hatası kestirimi değildir; konuma dayanan uzaklık ölçüleri bu farktan daha ince yorumlanmamıştır. Pencere kataloğunda, M ≥ 3,0 büyüklüğünde ve en az iki kurumun çözdüğü 248 olayda farklı kurum çözümleri arasındaki dış merkez farkının ortancası 4,1 km, yüzde doksanlık değeri 12,6 km olarak ölçülmüştür (aynı olaya ait çözümleri eşleştirme toleransı 63 km); bu ölçü de kurumlar arası farktır ve eşleştirme toleransına koşulludur. Odak derinliği kurum çözümlerinde 6,2 ile 13,8 km arasında değişmektedir; olayın moment tensörü sentroid derinliği 26,2 km'dir; bu değerlerin tümü sığ odak sınıfına düşer (h < 70 km). Uzak ağ çözümü (INGV; derinlik 19,5 km) bu karşılaştırmaya katılmamıştır. Olayın katalog kaydı AFAD, GFZ, EMSC, USGS, INGV ve ISC çözümlerinin birleştirilmesiyle oluşmuştur; benimsenen hiposantr AFAD çözümüdür. Moment ölçeğindeki 4 kurum kaydı Mw 6,6–6,8 aralığındadır (en büyük fark 0,2 birim); GCMT moment büyüklüğü Mw 6,78 olarak verilmektedir. Öteki ölçeklerdeki kayıtlar (GFZ mb 6,2) aynı fiziksel niceliği ölçmediğinden bu karşılaştırmaya katılmamıştır. Uzak ağ çözümü (INGV mb 5,6) derinlik karşılaştırmasında olduğu gibi büyüklük karşılaştırmasına da katılmamıştır. Konum çözümünün yayımlanmış tek kalite ölçüsü şudur: varış artığı RMS = 0,21 s. Yatay ve düşey konum belirsizliği (ERH/ERZ) bu katalogda yayımlanmamıştır.

5 Kaynak fiziği: sismik moment ve enerji

Sismik moment M₀ = 1,855×10¹⁹ N·m'dir (Mw 6,78; GCMT skaler momenti). Bu büyüklükten log₁₀E = 1,5·Mw + 4,8 bağıntısıyla türetilen nominal ışınan enerji E ≈ 9,3×10¹⁴ J'dür; değer Kanamori (1977) varsayımına (E/M₀ ≈ 5×10⁻⁵) dayanır ve ölçülmüş bir ışınan enerji değildir. Ampirik ölçekleme (Wells ve Coppersmith, 1994; doğrultu atımlı kolu) Mw 6,78 için 43,0 km yer altı kırık uzunluğu vermektedir.

6 Odak mekanizması, moment-tensör ayrışımı ve gerilme rejimi

GCMT moment tensörü çözümünün düğüm düzlemleri doğrultu/eğim/kayma açılarıyla 212°/73°/−13° (NP1) ve 306°/78°/−163° (NP2) olarak verilmektedir; kayma NP1 üzerinde normal bileşenli sol yönlü doğrultu atım, NP2 üzerinde normal bileşenli sağ yönlü doğrultu atım niteliğindedir. Çözümün moment büyüklüğü Mw 6,78'dir. Mekanizma doğrultu atımlı faylanma sınıfındadır. İki blok birbirine göre yatay yönde kaymıştır. Tam moment-tensörün lune ayrışımı %DC = 99,0, %CLVD = 1,0, %ISO = −0,1 vermektedir (γ = −0,2°, δ = 0,0°). Yüksek çift-kuvvet oranı, düzlemsel bir fay üzerinde basit makaslama kırılmasını gösterir. Ayrışım olayın kendi GCMT çözümü (±180 s eşleşmesi) tensöründen hesaplanmıştır. Olay merkezli mekanizma popülasyonundan yinelemeli gerilme inversiyonu (olay merkezinden ±1,2°; kataloğun bütün dönemi, çözüm yılları 1979–2026; n = 53; ortalama uyumsuzluk 39,2°) en büyük yatay sıkışma yönünü SHmax = 20° (%2,5–97,5 yeniden örnekleme aralığı: 13–28°) olarak vermektedir; gerilme şekil oranı R = 0,29 (0,12–0,51). SHmax değeri bir yön sonucudur; ortalama uyumsuzluk tek-tensör varsayımının sınırını (35°) aştığından Anderson rejimi kısıtlanamamıştır. Bu değerler pencere olaylarının kendisine değil, olay merkezli mekanizma popülasyonunun gerilme alanına aittir. Ortalama uyumsuzluk (39,2°), inversiyonun tek-tensör varsayımının kırıldığı 35° düzeyini aşmaktadır (heterojen gerilme alanı, karışık popülasyon ya da çözülmemiş fay düzlemi ikilemi); bu nedenle yön yalnız bir ölçüm olarak raporlanmış, üzerinden rejim ya da yüklenme çıkarımı yapılmamıştır. Bölgesel mekanizma kümesinin (çalışma kutusu her yönde 60 km genişletilerek; aynı dönem; n = 56) çözümleri Frohlich ve Apperson (1992) eşikleriyle (B dalımı > 60° doğrultu atımlı, P > 60° normal, T > 50° ters; geri kalanı eğik/karma) sınıflanmış ve Frohlich (1992) üçgeninde gösterilmiştir: 20 doğrultu atımlı, 16 normal, 3 ters ve 17 eğik/karma çözüm. Kümede en sık sınıf doğrultu atımlı faylanmadır: 56 çözümün 20'si (%36) bu sınıftadır. Oranın %95 Wilson (1927) aralığı %21–54'tür; aralık, Gardner ve Knopoff (1974) uzay–zaman pencereleriyle ayrılan 28 bağımsız kümeye göre hesaplanmıştır. Aralık bu çalışmanın işletimsel sınıf eşiğini (%45) içerdiğinden küme için sözel bir kinematik niteleme yapılmamıştır. Eşik kullanmayan en dik eksen sınıflamasında sayım 30 doğrultu atımlı, 23 normal ve 3 ters çözümdür; bu sınıflama eğik/karma çözümleri de en dik eksenlerine göre üç sınıftan birine atar. Bu tip sayımı ile gerilme tensöründen türetilen Anderson rejimi ayrı ölçütlerdir: sayım tek tek mekanizmaların eksen dalımlarını sınıflar, rejim ise popülasyona ortak tek bir gerilme alanı uydurulmasından çıkar; biri diğerinin doğrulaması değildir. Çalışma olayı çevresinde ayrıca bir mekanizma arama penceresi taranmıştır: çalışma olayından 180 gün öncesi ile 30 gün sonrası arasında, 66 km yarıçapta ve Mw ≥ 4,0 eşiğinde 7 çözüm bulunmuştur; 2 çözüm çalışma olayından önceki döneme, 1 çözüm çalışma olayının kendisine, 4 çözüm olaydan sonraki döneme aittir. Arama penceresi dizinin kendisi değildir: çözümlerin 7'si dizinin 66 km yarıçaplı Gardner–Knopoff uzay penceresi içindedir. Frohlich ve Apperson (1992) eksen dalımı sınıflarıyla dağılım 4 normal, 3 doğrultu atımlı çözüm biçimindedir. Mekanizmaların haritalı ana faya dik uzaklığı 0,1–10,7 km aralığında olup ortancası 5,1 km'dir; bu dağılım, dizinin tek bir fay düzlemine mi yoksa daha geniş bir hasar zonuna mı dağıldığını gösterir. Gerilme inversiyonuna giren olay merkezli mekanizma popülasyonunda (n = 53) aynı Frohlich ve Apperson (1992) eşikleriyle mekanizma karışımı 16 doğrultu atımlı, 17 normal, 3 ters ve 17 eğik/karma çözümden oluşmaktadır; bu popülasyon yukarıdaki bölgesel mekanizma kümesinden farklıdır.

Şekil 9a ve 9b: Bekleme süresi serisi, ardışık olaylar arasındaki zaman farkını olay sırasına göre verir (Şekil 9a). Ortanca bekleme süresi 9,6 dakika düzeyindedir (tam katalog); bu değerin onda birinden kısa 565 aralık ölçülmüştür (13.430 aralıkta); bu sayı Poisson (üstel bekleme) beklentisinin (899,4) altındadır; kısa aralık fazlası yoktur. Ağırlık merkezinin zaman içindeki yer değiştirmesi sismisite göçü bölümünde ölçülmüştür; bu panelde bir model oturtması yapılmamış, doğrusal/difüzif ayrımına gidilmemiştir (Şekil 9b). Pencere ile arka plan döneminin kıyası Tablo 7'de, raporlanmayan çözümlemeler ve eleme gerekçeleri Tablo A4'te, çekince düşülen çözümlemeler ve çekince gerekçeleri Tablo A5'te, çapraz-kaynak tekilleştirmede birleştirilen kayıt kümeleri ve tolerans duyarlılığı Tablo A6'da verilmiştir.

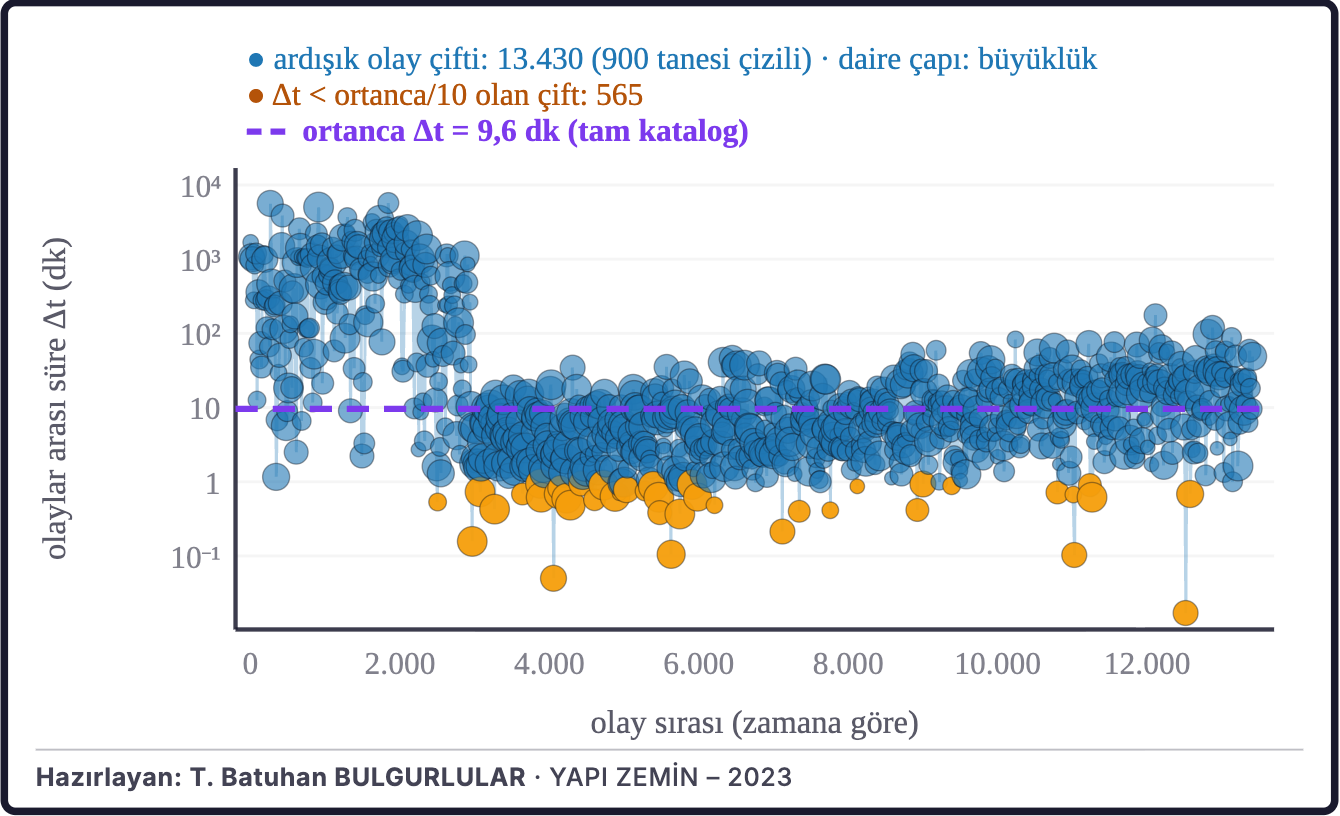

Şekil 9a. Düşey eksen bir önceki olaydan geçen süredir (dakika, logaritmik). Mor çizgi ortanca süredir; turuncu daireler ortancanın onda birinden kısa aralıklardır. Daire çapı büyüklükle artar (seri: tekilleştirilmiş tam katalog).

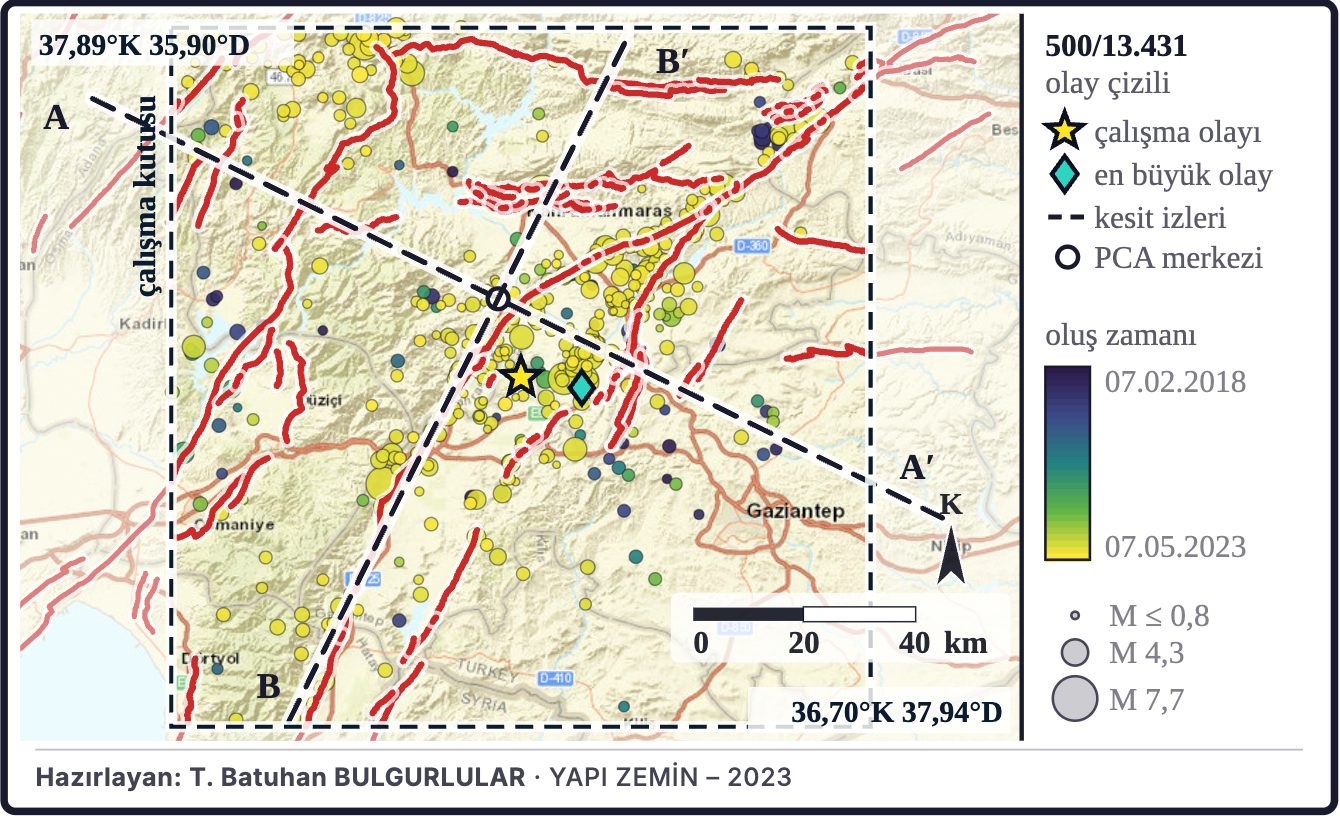

Şekil 9b. Daire rengi oluş zamanını (koyu mor en eski → sarı en yeni), çapı büyüklüğü verir. Öbür imler Şekil 3d'deki gibidir (kesikli dikdörtgen çalışma kutusudur).

Tablo 7. Pencere ile arka plan döneminin kıyası — arka plan: pencerenin hemen öncesindeki 5 yıl (08.02.2013 – 07.02.2018), aynı kutu; sayım ve oran satırları eşiksiz tam katalogdan, b satırı ortak Mc üstünden

Bağımsız olay satırları Gardner ve Knopoff (1974) uzay–zaman pencereleriyle ayrıştırılmış sayımdır; yüzde, ham kayıt içindeki payıdır. Pencere sütunu pencerenin tamamını (olay sonrası dönem dâhil) kapsar.

7 Kırılma geometrisi ve gerçek kırık düzleminin kısıtlanması

Çalışma kutusundaki sismisitenin yatay yayılımı 118,2 × 116,4 km boyutundadır (uzun × kısa eksen); olayların %95'i 3,5–15,9 km derinlik bandındadır (%2,5–97,5 yüzdelik); kayıtların önemli bölümü sabit derinlikli olduğundan bandın tabanı sismojenik kalınlık olarak yorumlanmamıştır (sabit derinlik payı Veri ve Yöntem bölümünde verilmiştir). İzleyen olay bulutunun uzun ekseni 44° doğrultusundadır (%95 güven aralığı 43–45°); uzama oranı 1,62'dir (n = 8.088). İzleyen olay kümesinin yatay boyutu en az 104,2 × 71,6 km olarak ölçülmüştür (seçim yarıçapıyla sınırlı alt sınır). İzleyen olaylar dış merkez çevresinde 63 km yarıçaplı daireyle seçilmiştir ve bulut bu sınıra dayanmaktadır (dış merkeze uzaklıkların %90 yüzdeliği 53 km, en uzak izleyen olay 63 km); bu nedenle izleyen olay bulutunun boyut ve uzama ölçüleri seçim yarıçapıyla sınırlıdır ve bulutun gerçek yayılımı için alt sınır olarak okunmalıdır, izleyen olayların sentroidi de yalnız seçim dairesinin içindeki izleyen olaylardan hesaplanmıştır. İzleyen olaylar süren dizinin öncüllerinin etkinliğini de içerdiğinden bulut ölçüleri çalışma olayının kendi artçılarına özgülenemez ve bu çekinceyle okunmalıdır. Aynı bulutun %95 kovaryans elipsinin yarı eksenleri 61,3 ve 37,9 km'dir; yön ve uzama ölçüleri, McGuire vd.'nin (2002) telesismik ikinci moment ölçüsünün izleyen olay konumlarına uyarlanmış vekilidir. Çalışma olayı ile izleyen olayların sentroidi arasındaki ötelenme 7,8 km olarak ölçülmüştür (oran 0,13; azimut 17°); izleyen olaylar dış merkez merkezli seçim dairesiyle seçildiğinden ve bulut bu sınıra dayandığından sentroid dış merkeze doğru yanlıdır ve bu oranla kırılmanın tek ya da çift taraflılığı hükme bağlanmamıştır. İzleyen olay uzanımına en yakın düğüm düzlemi NP1 olup doğrultu farkı 11,7°'dir; izleyen olaylar süren dizinin öncüllerinin etkinliğini de içerdiğinden bu yakınlık düzlem seçiminde kanıt sayılmamıştır. Gerilme alanı altındaki fay kararsızlık indeksleri I(NP1) = 0,914 ve I(NP2) = 0,352 olup aradaki fark 0,562 olarak ölçülmüştür. Bu çalışmada iki düzlemin ayırt edilmiş sayılması için benimsenen işletimsel ölçüt ΔI > 0,15 olup, bu eşik literatürden alınmamış, çalışmanın kendi kararı olarak belirlenmiştir. Ölçülen fark bu eşiğin üzerindedir; bu ölçüte göre kırık düzlemi adayı NP1'dir. Çalışma olayının Gardner–Knopoff kümesi (13 çözüm) dışlanarak yinelenen inversiyonda (n = 40) I(NP1) = 0,915 ve I(NP2) = 0,365 bulunmuştur; düzlem tercihi aynı kalmaktadır. Toplamda 2 bağımsız yöntemin 2'si NP1 düzlemini desteklemektedir; düzlem ikizliği bu ölçüde kırılmış sayılabilir.

8 Dizi istatistiği

Çalışma olayını izleyen 90 günlük dönemde, 63 km yarıçaplı Gardner–Knopoff uzay penceresi (Gardner ve Knopoff, 1974) içinde 8.127 izleyen olay kaydedilmiştir; bunların en büyüğü M 5,7 büyüklüğündedir. Çalışma olayı, kendisinden önce kaydedilen ve kendisinden büyük bir depremin uzay–zaman penceresi içindedir: 06.02.2023 tarihli Mw 7,7 (çalışma olayından 0,0 gün önce, dış merkezine 11 km uzaklıkta). Aradaki süre bu çalışmanın süren dizi ölçütünü (30 gün) aşmadığından bu deprem süren dizinin öncülü sayılmıştır; çalışma olayı bu dizinin en büyük olayı değildir. Dizi sınıflaması yalnız çalışma olayını ve onu izleyen kayıtları kapsadığından ve öncülleri saymadığından bu raporda uygulanmamıştır. Dizi moment payı, 63 km yarıçaplı izleyen olay sayım alanında çemberin içindeki en erken öncülün (06.02.2023 tarihli Mw 7,7) zamanından olay sonrası gözlemin sonuna kadar kaydedilen olayların toplam sismik momentiyle kurulmuştur (çalışma olayından önce 3, sonra 8.088 kayıt; öbür kayıtların momenti katalog büyüklüğünden, moment büyüklüğü sayılarak): çalışma olayı bu toplamın %4 kadarını taşımaktadır. Yalnız çalışma olayı ve onu izleyen kayıtlar sayıldığında pay %91 olur; bu değer öncülleri dışarıda bıraktığından dizinin moment payı olarak kullanılmamıştır. Omori–Utsu sönüm parametreleri bu dizi için raporlanmamıştır: gözlem süresi (T = 90 gün) kestirilen c değerinin (12,24 gün) yalnız 7,3 katıdır ve bu çalışmanın aradığı en az 10 katlık süreyi karşılamamaktadır; bu koşulda p ile c birbirinden ayrışmaz (p'nin standart sapması 0,10). Uydurma, tamlık eşiğinin üzerindeki (M ≥ 1,8) 4.031 izleyen olay ile kurulmuştur. Çalışma olayı ile izleyen en büyük olay arasındaki büyüklük farkı ΔM = 0,9 olarak ölçülmüştür (katalog büyüklükleri M 6,6 ve M 5,7); Båth yasası (Båth, 1965) bir dizinin en büyük olayı ile en büyük artçısı arasındaki farkı tanımladığından ve çalışma olayının öncülleri bulunduğundan bu fark yasayla karşılaştırılmamıştır. Aynı dizi için büyüklük–frekans (Gutenberg–Richter) bağıntısının ekstrapolasyonundan (Gutenberg ve Richter, 1944) türetilen en büyük olay kestirimi M* ≈ 7,5'tir (kestirimde kullanılan b = 0,63; 63 km yarıçaplı dizi penceresinde M ≥ 1,8 olan 4.031 izleyen olay üzerinden); bu, dizinin istatistiksel ölçek göstergesidir, gelecekteki bir olayın büyüklüğü değildir. Buradaki b, dizi penceresindeki izleyen olaylardan kestirilmiştir: çalışma olayını izleyen ilk saatlerde katalog küçük olaylarda eksik olduğundan (tamlık eşiği çalışma olayını izleyen ilk pencerede 3,9'dur ve 2,6 değerine çalışma olayından 43,5 saat sonra inmektedir) b aşağı yanlı olabilir; b küçüldükçe M* büyüdüğünden kestirim yukarı yanlı olabilir: ilk 43,5 saat dışlanarak kurulan ikinci kestirimde (b = 0,96, olay sonrası dönemin ikinci b kestiriminden; M ≥ 2,6 olan 959 izleyen olay) M* ≈ 5,7'dir ve aynı alt listede gözlenen en büyük izleyen olay M 4,9'dur.

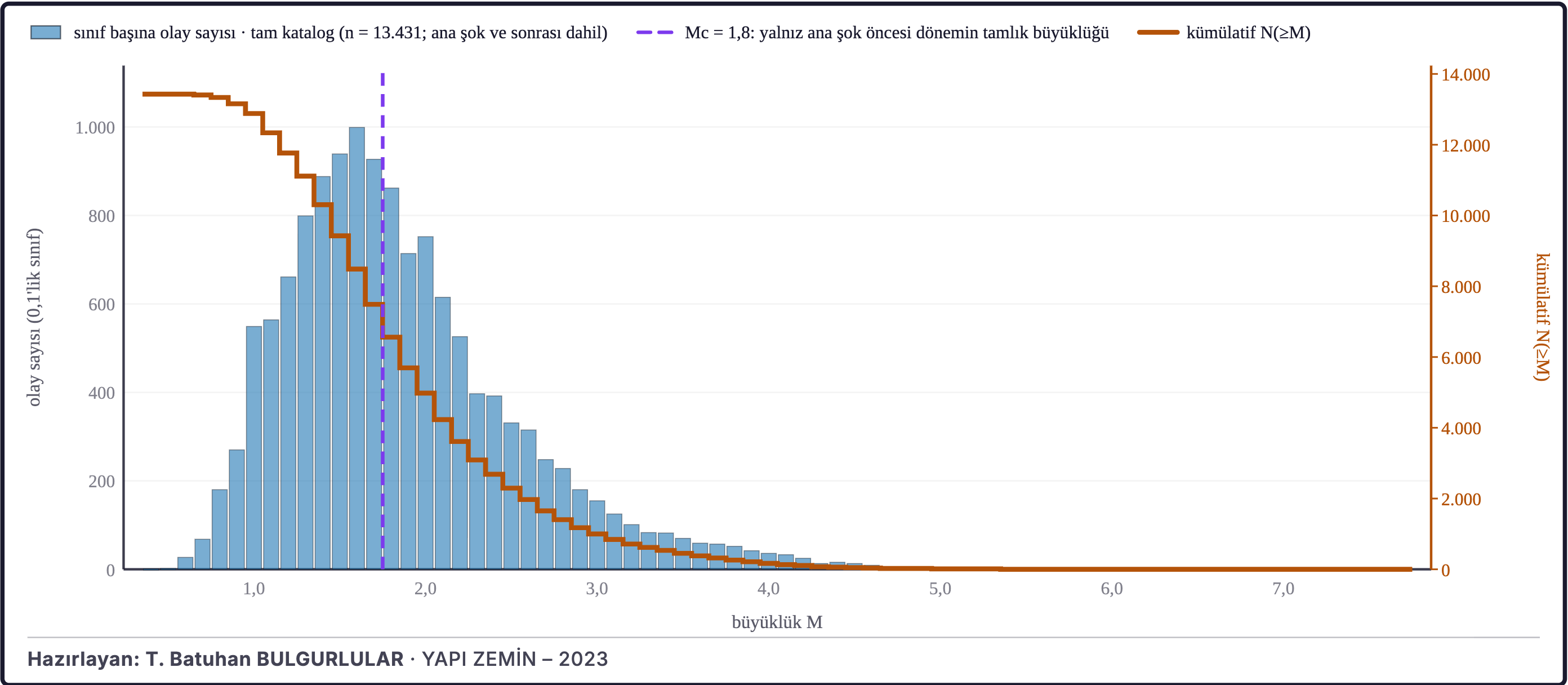

Şekil 10: Büyüklük dağılımı ve kümülatif eğri, kataloğun hangi büyüklükten itibaren tam sayıldığını görsel olarak sınar (Şekil 10). Mc altındaki düşüş fiziksel bir eksiklik değil, ağ duyarlılığının sınırıdır: küçük olaylar meydana gelmiş ancak yeterli istasyonda kaydedilemedikleri için katalogda yer almamıştır. Tüm büyüklük–frekans istatistikleri yalnız Mc üstü örneklemle kurulmuştur; eşik altı veriyi katmak b değerini sistematik olarak düşürürdü. Kurumlar arası büyüklük karşılaştırması Tablo 8'de verilmiştir.

Şekil 10. Tamlık büyüklüğü (çalışma olayı öncesi dönem) Mc = 1,8 olarak benimsenmiştir (azami eğrilik + 0,2 ölçütü); bu eşikte uyum iyiliği %93,0 düzeyindedir; pencerenin en büyük olayı Mw 7,7 büyüklüğündedir. Mavi çubuklar 0,1 genişliğindeki büyüklük sınıflarına düşen olay sayısıdır (sol eksen; çalışma olayı ve sonrası dahil tam katalog); turuncu eğri kümülatif N(≥M) sayımıdır (sağ eksen). Mor kesikli çizgi yalnız çalışma olayı öncesi dönemin tamlık büyüklüğüdür (tam katalog, n = 13.431).

Tablo 8. Kurumlar arası büyüklük karşılaştırması

Moment büyüklüğü ölçeğindeki 4 kurum değeri 6,6–6,8 aralığındadır (en büyük fark 0,2). Öteki ölçek sınıflarındaki değerler ayrı niceliklerdir ve bu karşılaştırmaya katılmamıştır: INGV mb 5,6 (cisim dalgası büyüklüğü; uzak ağ çözümü); GFZ mb 6,2 (cisim dalgası büyüklüğü). GCMT satırı moment tensörü referansıdır ve kurum sayımına dâhil değildir.

9 Statik coulomb gerilme aktarımı ve gözlemsel sınaması

ΔCFS alanı, yarı-sonsuz elastik ortamdaki dikdörtgen dislokasyon çözümüyle (Okada, 1992), kaynak fayla eş yönelimli alıcı düzlemde, etkin sürtünme katsayısı μ′ = 0,40 ile 6,2 km derinlikte ve 82 × 82 düğümlü ızgarada hesaplanmıştır. Gerilme aktarımı hesabının kaynak geometrisi ampirik ölçeklemeyle (Wells ve Coppersmith, 1994) kurulan, hiposantr merkezli dikdörtgenden alınmıştır (doğrultu/eğim/kayma 212°/73°/−13°; L = 42,9 km, W = 11,8 km). Bu geometri ölçülmüş bir kırık değil, bir çalışma varsayımıdır. Gözlemsel sınama olarak ΔCFS her izleyen olayın kendi hiposantrında, kaynakla eş yönelimli alıcı düzlemde hesaplanmıştır: 7.816 izleyen olayın 1809 tanesi (%23) +0,1 bar üzerindeki yükleme alanında, 5431 tanesi (%69) −0,1 bar altındaki gölge alanında, 576 tanesi iki eşik arasındaki yansız banttadır; kaynak düzleminin üstüne düşen 272 izleyen olay bu sayımın dışında tutulmuştur. İzleyen olaylar süren dizinin öncüllerinin etkinliğini de içerdiğinden sınamanın sayımları çalışma olayının kendi artçılarına özgülenemez ve bu çekinceyle okunmalıdır. Yansız bant eşiği 0,1 bar olarak alınmıştır. Bu eşiğin karşılığı olan 0,01 MPa düzeyinin altındaki statik gerilme değişimlerinin saptanabilecek sayıda olay tetiklemeyebileceği öne sürülmüştür (Hardebeck vd., 1998). Karşılaştırma için bir boş model kurulmuştur: boş model, izleyen olayların yerleşiminin gerilme değişimi alanından bağımsız olduğu varsayımını temsil eden uzamsal karşılaştırma modelidir ve burada olay öncesi sismisitenin konumlarından oluşur. Boş modelde yükleme alanına düşen pay %20 olarak ölçülmüştür (505/2.583); izleyen olay payı ile boş model payı arasındaki fark 3,6 yüzde puanıdır (%95 güven aralığı 1,8 ile 5,4 arası; iki bağımsız oranın farkı için Wilson skor aralıklarını birleştiren Newcombe, 1998 yöntemi). Aralık sıfırı içermediğinden izleyen olayların yükleme alanındaki payı boş modelin üzerindedir. İzleyen olay konum belirsizliği bu sayımlara yayılmamıştır; sınıflar katalog hiposantrlarına göredir ve alan tetiklenme kanıtı olarak değil, gerilme aktarımının yön ve mertebe betimlemesi olarak okunmalıdır. En uygun yönelimli alıcı düzlemlerle yapılan sayım bir bölgesel gerilme alanı varsayımı gerektirir: SHmax doğrultusu 168° ve doğrultu atımlı rejim çalışma olayının kendi mekanizmasından, gerilme şekil oranı 0,5 varsayılan değer olarak, diferansiyel gerilme 100 bar olarak alınmıştır. Bu bölgesel alan varsayımıyla (SHmax 168°; şekil oranı 0,5; 100 bar) sayım 1387 yükleme, 5758 gölge ve 671 yansız bant biçimindedir; diferansiyel gerilme 10 bar alındığında 5485 yükleme, 1479 gölge ve 852 yansız bant elde edilir (iki sayım arasında sınıfı değişen olay sayısı 4454). Varsayılan bölgesel alan, olay merkezli mekanizma popülasyonunun gerilme inversiyonundan çalışma olayının Gardner–Knopoff kümesi (13 çözüm) dışlanarak (n = 40) elde edilen alandan (SHmax = 21°, şekil oranı 0,21) farklıdır; birincil sayımda bu çalışmanın kuralı gereği çalışma olayının kendi mekanizmasından türetilen alan kullanılmış, inversiyon alanı duyarlılık olarak ayrıca sınanmıştır: aynı diferansiyel gerilmeyle inversiyon alanı 2706 yükleme, 4458 gölge ve 652 yansız bant vermektedir (sınıfı değişen olay sayısı 1079). Sayım varsayılan gerilme büyüklüğüne ve gerilme alanının seçimine bu ölçüde bağlı olduğundan yorumlanmamıştır. Sonlu kaynak dikdörtgeni 212°/73°/−13° geometrisinde kurulmuştur (NP1; seçim ölçütü: haritalanmış diri fay izi doğrultusu). Alıcı düzlem kaynakla eş yönelimlidir; bu, gerilme değişimini kaynak fayın kendi geometrisi üzerinde okumak demektir ve başka yönelimli bir alıcı düzlem için lob–gölge deseni farklı çıkar. Izgaranın %57 kadarında |ΔCFS|, bu çalışmada yansız bant eşiği olarak alınan 0,1 bar'ı aşmaktadır. Düğüm değerlerinin ortancası −0,020 bar, %5–95 aralığı −2,6 ile 0,33 bar arası, %1–99 aralığı −13 ile 1,3 bar arası olarak hesaplanmıştır. Dislokasyon çözümünde gerilme kaynak dikdörtgeninin kenarlarında ıraksadığından alanın uç değerleri ızgara aralığına bağlıdır ve raporlanmamıştır. Alan iki bileşenine ayrılarak da incelenmiştir: makaslama gerilmesi değişimi Δτ ve fay düzlemine dik normal gerilme değişimi Δσₙ (ΔCFS = Δτ + μ′·Δσₙ). İki panel aynı kadraj ve aynı kaynak geometrisiyle çizildiğinden, birleşik alandaki desenin hangi bileşenden doğduğu doğrudan okunabilir. Gözlemsel karşılık olarak β oran-değişim istatistiği (Matthews ve Reasenberg, 1988) hesaplanmış; 36×36 düğümlü haritada 1.258 düğümde oran artışı (β > 2), 0 düğümde sismik gölge (β < −2) ölçülmüştür (ana şok öncesi 5 yıl, sonrası 90 gün fiilî gözlem; yalnız kuramsal beklenen sayımı E ≥ 1 olan 1.290 düğüm değerlendirilmiştir; n = 13.431). Bu sayımlar tekil düğüm eşiğine göredir: 1.290 düğüm birlikte sınandığında, gerçek bir değişim olmasa dahi her yönde yaklaşık 29 düğümün eşiği yalnız şans eseri aşması beklenir; düğümler örtüşen toplama yarıçapları nedeniyle bağımsız da değildir. Tekil düğüm sayısı bu nedenle tek başına anlamlılık kanıtı sayılmamıştır. Model loblarıyla örtüşme kanıt niteliğindedir, öngörü değildir.

10 Bölgesel sismisite ve tarihsel bağlam

Olay merkezli bölgesel katalogdan, olay öncesi dönem için, Mc = 1,8 tamlık eşiğinin üzerinde b = 0,92 ± 0,04 kestirilmiştir (eşik üstü N = 998; toplam 2.946 kayıt). Gutenberg–Richter bağıntısının a değeri 4,66, yıl ve km² başına normalleştirilmiş değeri a′ = −0,26 olarak hesaplanmıştır (5,2 yıl, 15.900 km²). Katalog büyüklüklerinin %98 kadarı ML türündedir; moment büyüklüğü ölçeğindeki kayıtların payı %2 düzeyindedir. b değeri büyüklük ölçeğine bağlı olduğundan ve b'nin standart sapması yalnız örnekleme belirsizliğini taşıdığından b, b = 1 referansıyla ya da başka katalogların b değerleriyle anlamlılık sınamasına sokulmamıştır. Tamlık eşiği ve b, büyüklük örnekleminin 1.000 yeniden örneklemesinde birlikte yeniden kestirilmiştir: %16–84 yüzdelik aralığı Mc için 1,6–1,8, b için 0,89–0,95 olarak bulunmuştur. Çalışma penceresinin en büyük olayı çalışma olayı değil, 06.02.2023 tarihli Mw 7,7 depremidir (birleşik katalog büyüklüğü). Tarihsel eşik üstü kayıtlar, çalışma olayından önceki dönem için iki halkalı bir ölçütle derlenmiştir: 150 km yarıçapta M ≥ 6,0 (2 kayıt) ve 60 km yakın kuşakta ayrıca 5,0 ≤ M < 6,0 (13 kayıt); toplam 15 kayıt. Derlemedeki en büyük olay 1945 yılında, dış merkeze 94 km uzaklıkta gerçekleşen M 6,1 depremidir. Derlemenin öteki büyük kayıtları şunlardır: 1986 M 6,0 (110 km); 1971 M 5,8 (16 km); 1953 M 5,4 (49 km); 1971 M 5,4 (17 km). Derlemenin dış merkeze 20 km'den yakın 4 kaydı şunlardır: 29.06.1971 M 5,0 (15 km); 15.07.1971 M 5,1 (15 km); 11.07.1971 M 5,8 (16 km); 29.06.1971 M 5,4 (17 km). M ≥ 6,6 olaylar 100 km yarıçaplı alanda çalışma olayından önce hiç gözlenmemiştir (123 yıllık gözlem süresi); bu nedenle ortalama yinelenme aralığı için yalnız bir alt sınır verilebilmektedir: en az 41 yıl (tek taraflı %95 güven düzeyi; kesin Poisson sınırı: Garwood, 1936). Kataloğun bu büyüklükteki tamlık başlangıcı saptanamadığından gözlem süresi kataloğun başından (1900) sayılmış ve katalog bu süre boyunca M ≥ 6,6 için tam varsayılmıştır; varsayım sınanamadığından değer, eksik erken dönem kayıtları ölçüsünde yanlı olabilir.

11 Arka plan dönemi karşılaştırması

Çalışma olayını izleyen 90 günlük dönemde 63 km yarıçaplı dairede ve olay sonrası dönem ile arka plan döneminin ortak tamlık eşiğinde (M ≥ 2,0) 3.197 olay kaydedilmiştir; bu sayı 35,5 olay/gün oranına karşılık gelir. Çalışma penceresinden önceki ve onunla örtüşmeyen 5 yıllık arka plan dönemi (08.02.2013 – 07.02.2018) aynı dairede ve aynı eşikte 1.347 olay içermektedir; bu dönemin oranı 0,74 olay/gün düzeyindedir. Oran katı 48'dir (%95 güven aralığı 45–51); aralık, iki Poisson sayımı için kesin koşullu aralıktır (Clopper ve Pearson, 1934). Aralık, sayımların bağımsız Poisson olduğu varsayımına dayanır; ayrıştırılmamış (kümelenmiş) sayımlarda gerçek belirsizlik daha geniştir. Çalışma olayını izleyen ilk saatlerde katalog küçük olaylarda eksik olduğundan (tamlık eşiği çalışma olayını izleyen ilk pencerede 3,9'dur ve 2,6 değerine çalışma olayından 43,5 saat sonra inmektedir) olay sonrası sayım ve dolayısıyla oran katı alt sınırdır; güven aralığı bu eksikliği taşımaz. Olaydan önceki 365 günün aynı dairedeki oranı arka plan oranının altındadır (0,69 kat; %95 güven aralığı 0,59–0,81); arka plan dönemi kendi içinde dizi sönümlerini de taşıdığından ve ağ duyarlılığı dönemler arasında değişebildiğinden bu düşüklük olay öncesi bir sakinleşme kanıtı olarak yorumlanmamıştır; sınama yalnız anılan daireyi kapsar, çalışma kutusunun tamamı için yapılan dönem bölütlemesi başka bir alanı ölçer. Olay sonrası sayım öncüllerin sürmekte olan etkinliğini de içerdiğinden oran katı, çalışma olayının kendi dizisini bu etkinlikten ayırmaz. Pencere ve arka plan dönemlerinin b değerleri ortak tamlık eşiğinde (Mc = 2,0) yeniden kestirilerek kıyaslanmıştır: pencere b = 0,70 ± 0,05 (N = 4.981; belirsizlik kestiricisi: yeniden örnekleme), arka plan b = 0,90 ± 0,08 (N = 1.468; belirsizlik kestiricisi: yeniden örnekleme). Fark |Δb| = 0,20, birleşik belirsizlik 0,09 değerindedir; fark birleşik belirsizliğin iki katını (0,18) aştığından iki dönem b bakımından ayrışmaktadır (fark, birleşik belirsizliğin 2,1 katıdır). Birleşik belirsizlik yalnız örnekleme belirsizliğini taşıdığından bu ayrışma, b değerinde fiziksel bir değişimin kanıtı olarak yorumlanmamıştır. İki dönem zamanda örtüşmemektedir.

12 Sismisite göçü ve dönem bölütlemesi

Sismisitenin ağırlık merkezi, zaman sırasına göre ilk %10 ve son %10 olay (her dilimde 1.343 olay) arasında 20,2 km yer değiştirmiştir (azimut 310°; iki dilimin ortalama zamanları arasında 1.537,7 gün; ortalama 13 m/gün). Bu ölçü iki ortalamanın farkıdır; bir göç modeli uydurması değildir. Son dilimin ortalama zamanı çalışma olayından sonradır; dilim büyük ölçüde olayı izleyen diziden oluştuğundan bu fark, dizinin önceki sismisiteye göre konumunu gösterir ve pencere boyunca süren bir göç olarak yorumlanmamıştır. Duyarlılık olarak dış merkez koordinatlarının zamana göre doğrusal eğilimi 312° yönünü vermektedir; iki kestiricinin yönleri arasındaki fark 2°'dir (ağırlık merkezi farkı pencerenin iki ucunu, regresyon bütün pencereyi tartar). Eğilimin anlamlılığı, kümelenmeye karşı etkin örneklem büyüklüğüyle (n_etkin; Gardner–Knopoff bağımsız küme sayısı ile birinci dereceden öz bağlanım ve öz ilişki düzeltmelerinin en küçüğü) ve Fisher z dönüşümüyle sınanmıştır: kuzey–güney bileşeninde r = 0,087, n_etkin = 317 ile |z| = 1,5; doğu–batı bileşeninde r = −0,09, n_etkin = 1.092 ile |z| = 3,0. En büyük |z| değeri 1,96 eşiğini aştığından eğilim istatistiksel olarak sıfırdan ayrışmaktadır; bu ayrışma da pencerenin sonundaki dizinin katkısını içerir. Dönem yapısını belirlemek için katalog, parçalı sabit oranlı bir Poisson süreci olarak modellenmiş ve değişim noktası başına BIC (Bayesçi bilgi ölçütü) cezasıyla bölütlenmiştir; bölütleme, 13.431 olayın kümülatif eğrisinin eşit aralıklı 800 noktalık örneği üzerinde yapılmıştır. Bölütleme 5 bölüt vermiştir; bölütlerin süresi ve olay oranı zaman sırasıyla şöyledir: 1.704 gün, 1,4 olay/gün; 121 gün, 4,4 olay/gün; 14 gün, 228,1 olay/gün; 28 gün, 141,9 olay/gün; 47 gün, 66,6 olay/gün. Pencerenin toplam sismik momenti 4,68×10²⁰ N·m'dir (nominal: moment türü olmayan büyüklükler moment büyüklüğü sayılarak; ölçülmüş bir moment toplamı değildir); çalışma olayının bu toplamdaki payı %4'tür. Moment bütçesinin üst kanalında (en büyük katalog büyüklüğünün 1,0 birim altına kadar: M ≥ 6,7) 2 olay toplam nominal momentin %99 kadarını, kalan 13.429 olay %0,6 kadarını taşımaktadır. Kalan olayların toplam momenti, aynı kataloğun Gutenberg–Richter bağıntısından hesaplanan toplamın 4,5 katıdır; iki değer bağdaşmadığından kalan pay yorumlanmamıştır.

13 Yer hareketi, makrosismik şiddet ve mühendislik kıyası

Şiddet-azalım bağıntısıyla (Allen vd., 2012) modellenen alan, dış merkez yakınında MMI VIII düzeyinde tepe şiddet vermektedir (hesap odak derinliği 6,2 km); MMI IV eşiği dış merkezden yaklaşık 230 km uzaklığa kadar aşılmaktadır. Alanın %6'sı bağıntının geçerlilik uzaklığının dışındadır ve yorumlanmamıştır. Modelde yerel zemin etkisi ayrıca hesaba katılmamıştır. Topluluk şiddeti verisi (USGS “Did You Feel It?”, DYFI) 149 bildirim ile topluluk ondalık şiddeti (CDI) 9,1 değerini vermektedir (USGS PAGER uyarı düzeyi: sarı). USGS ShakeMap model şiddeti MMI 7,8 olup iki değer arasındaki fark 1,3 birimdir; ShakeMap topluluk bildirimlerini gözlem olarak özümsediğinden bu uyum bağımsız bir doğrulama değildir. Bu çalışmanın şiddet-azalım modeliyle (Allen vd., 2012) kestirilen tepe şiddeti (MMI 8,0) topluluk gözleminin 1,1 birim altında kalmaktadır; fark, modelin yerel zemin koşullarını ve kırık boyutunu hesaba katmamasının ve bildirim dağılımının etkilerini birlikte taşır. Topluluk şiddeti ve model şiddeti değerleri ürünlerin 23.08.2026 16:50:00 UTC'deki durumuna aittir; bildirim sayısı ve şiddet değerleri sonraki güncellemelerle değişir. KO.KHMN istasyonunun (R = 23,9 km, Kahramanmaraş) ham ivme kaydından, sayaç değerleri kanal duyarlılığıyla fiziksel birime dönüştürülerek %5 sönümlü elastik tepki spektrumu SDOF sayısal integrasyonuyla hesaplanmıştır. Yatay bileşenlerin geometrik ortalaması T = 0,20 s periyodunda Sa = 0,26 g tepe değerine ulaşmakta, zemin ivmesi PGA = 0,17 g ölçülmektedir (kayıt kaynağı: KOERI). İstasyon zemin koşulu Vs30 = 653 m/s olup TBDY-2018'e göre ZC sınıfındadır (TADAS istasyonu NAR, 0,0 km uzaklıkta; harita parametreleri Ss = 1,060, S₁ = 0,282, 475 yıllık PGA = 0,443g). TBDY-2018 DD-2 elastik tasarım spektrumu (ZC, SDS = 1,272g, SD1 = 0,423g, TA = 0,067 s, TB = 0,333 s) ile kıyaslandığında KO.KHMN kaydında gözlenen/tasarım oranı en çok 0,25 olarak ölçülmüştür; zarf bu kayıtta hiçbir periyot bandında aşılmamıştır. Spektral karşılaştırma geçmiş yer hareketinin mühendislik değerlendirmesidir; yapısal karar için sahaya özel zemin etüdü esastır.

14 Dalga formu kaydı

Olayın dalga formu KO.KMRS istasyonunda kaydedilmiştir (dış merkez uzaklığı 23,9 km, geri azimut 177°; algılayıcı: hızölçer) ve 3 bileşen (Z, R, T) 100 Hz örnekleme sıklığıyla incelenmiştir. Kayıt KOERI veri merkezinin FDSN dataselect servisinden alınmıştır; istasyon KO ağına aittir ve ağın künyesi Veri Erişilebilirliği bölümünde verilmiştir. Veri merkezinden istenen pencere oluş anından 60 s önce başlayıp 600 s sonra bitmektedir; süzgecin kenar etkisini taşıyan uçlar atıldığından (her iki uçtan 33 s) çözümlenen kayıt oluş anından 27 s önce başlar ve 602 s sürer. Kayıtlara Butterworth bant geçiren, sıfır fazlı (ileri–geri) süzgeç uygulanmıştır (0,025–8,0 Hz, mertebe 2, ileri–geri geçişle etkin mertebe 4); sıfır fazlı geçiş faz gecikmesi üretmez, ancak nedensel olmadığından keskin varışların önünde düşük genlikli yapay salınım oluşturabilir. Işınsal (R) ve teğetsel (T) bileşenler, yatay kanalların geri azimut açısıyla döndürülmesinden elde edilmiştir; kanal yönelimi istasyon üstverisinden alınmıştır. Cihaz yanıtı giderilmiştir (kutup–sıfır aktarım işleviyle); genlikler cm/s biriminde verilmiştir. Kuramsal P ve S varışları oluş anından 4,26 s ve 7,35 s sonradır (iasp91 hız modeli; Kennett ve Engdahl, 1991). Varışlar, tek yönlü (nedensel) süzgeçten geçirilmiş izde, 1–10 Hz bandında, STA/LTA (kısa/uzun dönem ortalama oranı; Allen, 1978) ve AIC (Akaike bilgi ölçütü; Maeda, 1985) algoritmalarıyla okunmuştur; düşey bileşende okunan P varışı 4,72 s'dedir (kuramsal değerden farkı +0,46 s; sinyal/gürültü oranı 33). S varışının okuması bu çalışmanın nitelik ölçütünü sağlamadığından (sinyal/gürültü oranı 2,7) S−P süresi raporlanmamıştır. Bağımsız konum sınaması, dış merkeze en yakın istasyonların kayıtlarında konumdan bağımsız okunan P varışlarının kuramsal varış zamanından farkıyla (P artığı) yapılmıştır. Sınama çekinceyle verilmiştir: aday istasyonların tümü, kayıtların veri merkezinden alınması için ayrılan süre içinde denenemediğinden ölçü kısmidir. P artıkları istasyon ve dış merkez uzaklığıyla şöyledir: KO.KMRS (23,9 km) +0,46 s; KO.KHMN (23,9 km) −3,70 s. P artığı benimsenen oluş zamanına, odak derinliğine ve kullanılan tek boyutlu hız modeline de bağlıdır; bu nedenle ölçü yalnız konum hatasına bağlanmamıştır.

Sonuç ve değerlendirme

06.02.2023 tarihli Nurdağı (Gaziantep) depremi (Mw 6,6; odak derinliği 6,2 km), Doğu Anadolu Fay Zonu ve 2023 Kahramanmaraş dizisi bölgesinde meydana gelmiştir; dış merkeze en yakın haritalı fay parçaları Doğu Anadolu Fay Zonu'na (5,0 km) ve Ölü Deniz Fay Zonu'na (9,7 km) bağlıdır. GCMT moment tensörü çözümü (M₀ = 1,855×10¹⁹ N·m; Mw 6,78) NP1 düğüm düzlemi üzerinde normal bileşenli sol yönlü doğrultu atım, NP2 üzerinde normal bileşenli sağ yönlü doğrultu atım niteliğinde kaymaya karşılık gelmektedir; çift kuvvet payı %99 düzeyindedir. Artçı bulutunun uzun ekseni 44° doğrultusundadır ve NP1 düğüm düzlemine yakındır (doğrultu farkı 12°); gerçek kırık düzlemi NP1 olarak kısıtlanmıştır. Çalışma olayı, Mw 7,7 (0,0 gün önce, 11 km uzakta) depreminin uzay–zaman penceresi içindedir; bu ölçütle süren bir dizinin en büyük olayı değildir. Çalışma olayı, izleyen olay sayım alanında en erken öncülün zamanından bu yana kaydedilen toplam sismik momentin %4 kadarını taşımaktadır. Büyüklük–frekans dağılımı olay öncesi dönemde Mc = 1,8 tamlık eşiğinin üzerinde b = 0,92 ± 0,04 vermiştir (N = 998). Bu değerlendirme mevcut katalog ve model varsayımlarıyla sınırlıdır ve deprem tahmini içermez; deprem tehlikesi iletişiminde tekil olay analizleri değil, olasılıksal tehlike modelleri ve yerel zemin koşulları esas alınmalıdır.

Veri ve Yöntem sınırları

Bu çalışmadaki her sayı, olay merkezli katalog sorgusunun ve aynı olay için derlenen yardımcı veri setlerinin verisinden hesaplanmıştır; hesaplanamayan hiçbir nicelik kestirimle doldurulmamıştır. Veri eksikliği nedeniyle kurulamayan çözümlemeler şunlardır: kosismik yatay yer değiştirme karşılaştırması, kosismik düşey deformasyon alanı ve kayma modelinin yüzey izdüşümü, sonlu fay modelinin kayma dağılımı yerel arşivde bulunmadığından kurulamamıştır. Birleşik katalog dış kataloglarla olay düzeyinde karşılaştırılmamıştır; katalog alımında hiçbir kurum raporu bulunmayan olaylar sayımlara girmemiştir. İzleyen olay sayıları ve onlara dayanan oranlar bu nedenle alt sınır olarak okunmalıdır. Çözümlemelerin rapora girişi önceden tanımlı ölçütlerle belirlenmiştir: verisi bulunmayanlar yukarıda sayılmıştır (veri yeterliliği); aradığı büyüklük ya da geometri koşulunu sağlamayan (ölçek/geçerlilik), örneklemi ya da gözlem süresi bu çalışmanın alt sınırının altında kalan (istatistiksel güç) ve yöntemin kendi ölçütüyle güvenilir bulunmayan (yöntemin kendi güvenilirlik beyanı) 11 çözümleme raporlanmamış ve gerekçeleriyle birlikte ekteki raporlanmayan çözümlemeler çizelgesinde listelenmiştir; örneklemi, belirsizliği ya da girdi verisi eşiğe yakın kalanlar elenmemiş, çekinceyle raporlanmıştır. Çekinceyle raporlanan çözümlemeler şunlardır: kırılma direktivitesi, yinelenme aralığı (nadirlik), en yakın komşu kümelenme, olay merkezli mekanizma popülasyonunun gerilme inversiyonu, mekanizma sınıflarının dağılımı (Frohlich üçgeni), kayma yönlerinin ana fay doğrultusuna uyumu, küme boyutu ve bağımsız konum sınaması. Her çekincenin gerekçesi ve ölçüsü ilgili bölümde ve ekteki çekince çizelgesinde verilmiştir; bu çözümlemelerin değerleri bulgu olarak değil, belirtilen sınırla birlikte okunmalıdır. İstatistikler 07.02.2018 – 07.05.2023 döneminde, olay merkezli kutuda taranan 13.431 kayıt üzerinden üretilmiştir. Kurum hiposantrları yeniden konumlandırılmamıştır; konum ve derinlik belirsizlikleri kurum çözümlerinin kalitesiyle sınırlıdır. Katalog tamlığı zamanla ve büyüklükle değişmektedir; uzun dönemli sayımlara dayanan ölçüler (tarihsel derleme, yinelenme aralığı, arka plan oranı) erken dönem kayıtlarının eksikliğinden etkilenir.

Ek A — Çizelgeler

Tablo A1. Derinlik ölçüleri — her satır kendi tanımıyla verilmiştir; derinlikler kurum çözümlerinden olduğu gibi alınmıştır (topografyaya indirgeme yapılmamıştır)

Tablo A2. Çalışma alanındaki adı bulunan diri fay izleri — fay katmanının aynı adlı parçaları uçtan uca dikilerek kurulan 310 izden (7 ad) uzunluğa göre en uzun 8 tanesi, 4 ad altında; haritalardaki iz envanteri ayrı bir birleştirmedir (kutuda 303 iz, bölge haritalarında en uzun 90 tanesi çizilmiştir); kaynak: MTA TDFH-2026 (Elmacı vd., 2026)

İz uzunluğu haritalanmış parçaların toplamıdır (parçalar arasındaki boşluklar sayılmaz); uzaklık, en yakın parçanın dış merkeze yatay uzaklığıdır. Şu adlar tek bir fayın değil, izlerin bağlı olduğu fay sisteminin adıdır; satır o sisteme bağlı listelenen parçaları verir (aynı adı taşıyan izlerin kutudaki toplam uzunluğu ayraç içinde): Doğu Anadolu Fay Zonu (566,7 km), Kahramanmaraş Fay Zonu (154,2 km), Ölü Deniz Fay Zonu (118,3 km). Kayma türü kodları: SoD sol yönlü doğrultu atımlı; T ters. Eğim sütunu, listelenen izlerin veri tabanındaki ham değeridir (eğim açısı aralığı ve eğim yönü); aynı adlı öteki parçalarda değer farklı olabilir; —: veri tabanında sayısal eğim yoktur (yalnız kategorik “düşey” etiketi ya da boş).

Tablo A3. Çalışma alanı ve çevresindeki yayımlanmış odak mekanizması çözümleri — 56 çözümden Mw'ye göre en büyük 20 tanesi listelenmiştir (arama kutusu ±60 km genişletilmiş)

Tip, P, T ve B eksen dalımlarına göre Frohlich ve Apperson (1992) sınıflarıdır: B > 60° doğrultu atımlı, P > 60° normal, T > 50° ters; hiçbiri sağlanmazsa eğik/karma; “eşiğe yakın”: sınıfı belirleyen eksenin dalımı sınıf eşiğinden en çok 5° ayrılır (atama çözümdeki küçük farklara duyarlıdır). Tüm çözümler GCMT kataloğundandır: Mw moment tensöründen, enlem ve boylam kaydın başvuru hiposantrındandır (moment tensörünün ağırlık merkezi konumu değildir). Aynı olayın tarihsel çizelgedeki büyüklüğü (ISC-GEM Mw ya da katalog M) ve konumu başka kaynaktandır: büyüklük ayrışabilir, iki konum eşleşen olaylarda en çok 20,2 km ayrışır (25.06.2001); iki çizelge aynı olayı iki kaynakla verir, çelişki değildir. Uzay–zaman bağımsızlığı: Gardner ve Knopoff (1974) pencereleriyle 28 bağımsız küme (en büyük küme 13 çözüm).

Tablo A4. Önceden tanımlı ölçütleri sağlamadığı için raporlanmayan çözümlemeler

Eleme elle değil, önceden tanımlı kapılarla yapılmıştır: ölçek/geçerlilik (çözümlemenin aradığı büyüklük, genlik ya da geometri koşulu sağlanmamıştır), istatistiksel güç (örneklem ya da gözlem süresi bu çalışmanın raporlama eşiğinin altındadır) ve yöntemin kendi güvenilirlik beyanı (yöntemin kendi ölçütü sonucu güvenilir bulmamıştır). Örneklemi ya da belirsizliği sınırda kalan çözümlemeler elenmemiş, çekinceyle raporlanmıştır (çekince çizelgesi). Eşikler bu çalışmanın kendi raporlama eşikleridir; dayanağı gerekçe sütunundadır.

Tablo A5. Çekince düşülen çözümlemeler

Bu çözümlemelerin sonuçları, raporda verildikleri yerde çekince sütunundaki sınırla birlikte okunmalıdır. Çekince, sonucun dayandığı örneklemin, gözlem süresinin, belirsizliğin, yakınsamanın ya da girdi verisinin bu çalışmanın bulgu ölçütünü karşılamadığını gösterir; her satırın ölçülen nedeni kendi hücresindedir.

Tablo A6. Çapraz-kaynak tekilleştirmede birleştirilen kayıt kümeleri

İki kayıt (1) Δt ≤ 20 s, Δkonum ≤ 63 km ve ΔM ≤ 0,5 ya da (2) Δt ≤ 5 s ve Δkonum ≤ 60 km (büyüklük ölçüsü farkı gözetmeksizin) koşulunu sağladığında aynı olay sayılmıştır; konum toleransı kutu boyutuyla ölçeklenmiştir (63 km); (2)'nin toleransı ölçeklenen değerle bu ölçütün 60 km'lik sabit tavanının küçüğüdür (60 km). Her küme bir fiziksel olayı temsil eder; ilk satır seçilen temsilcidir. Tekilleştirmede düşen 848 kaydın kümelerinden ilk 12 tanesi listelenmiştir. Koordinatlar her kaynağın bildirdiği ondalıkla verilmiştir. Alt bölüm: farklı konum toleranslarında düşen kayıt sayısı (duyarlılık).

Ek B — Tarihsel bağlam: çalışma alanı çevresindeki geçmiş büyük depremler

Tarihsel kayıtların dağılımı Şekil 11a ve 11b'de, bölgesel odak mekanizması çerçevesi Şekil 11c'de verilmiştir. Tarihsel eşik üstü depremler Tablo B1'de verilmiştir.

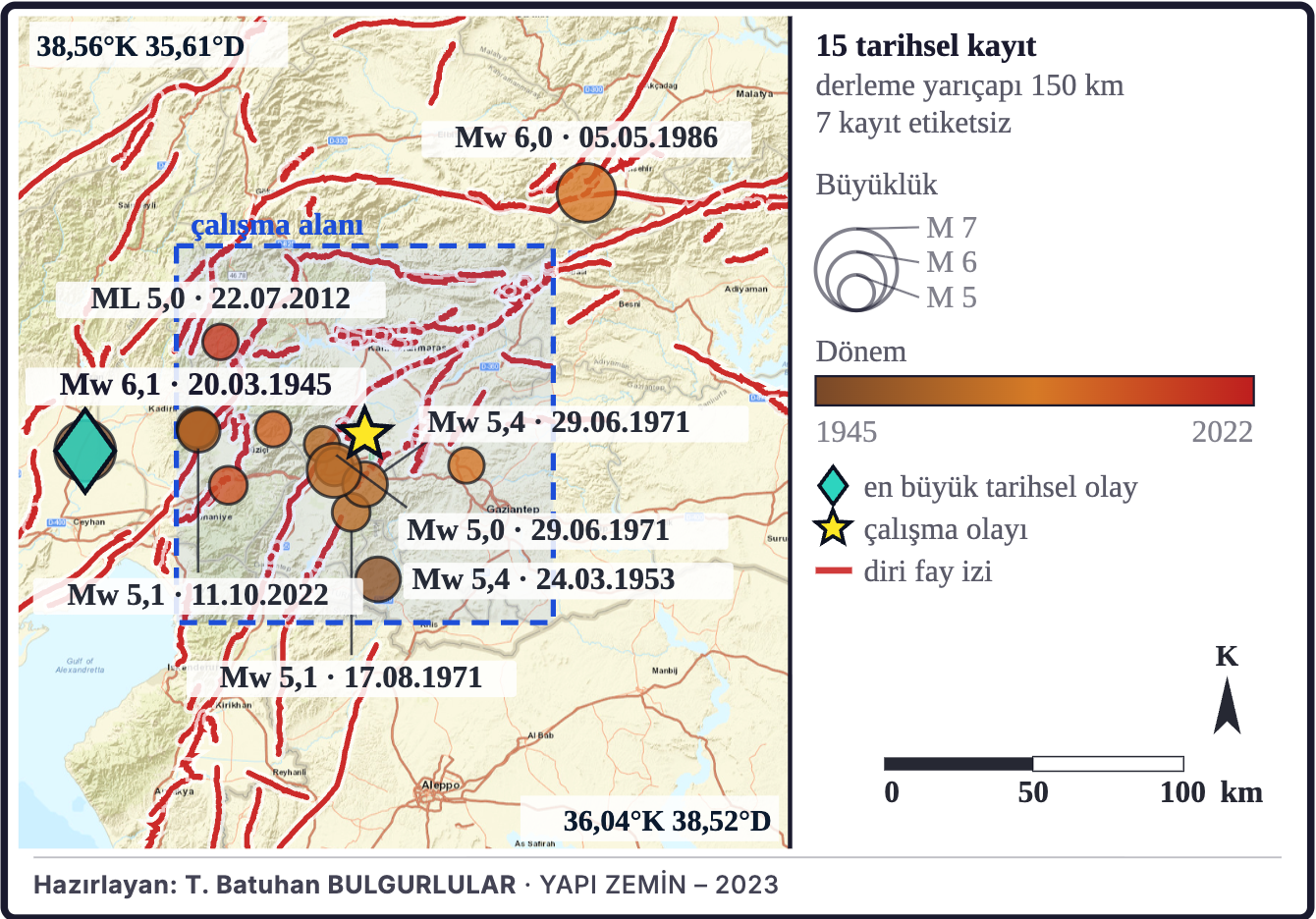

Şekil 11a. Çalışma olayından önceki eşik üstü kayıtlarda daire çapı büyüklüğü, dolgu rengi oluş dönemini gösterir. Turkuaz elmas derlemenin en büyük kaydı, sarı yıldız çalışma olayıdır. Kayıt eşiği yakın kuşakta M ≥ 5, bölge kuşağında M ≥ 6 olarak alınmıştır. Mavi kesikli dikdörtgen çalışma alanıdır (birleşik katalog, 1900 sonrası; derleme yarıçapı 150 km, yakın kuşak 60 km).

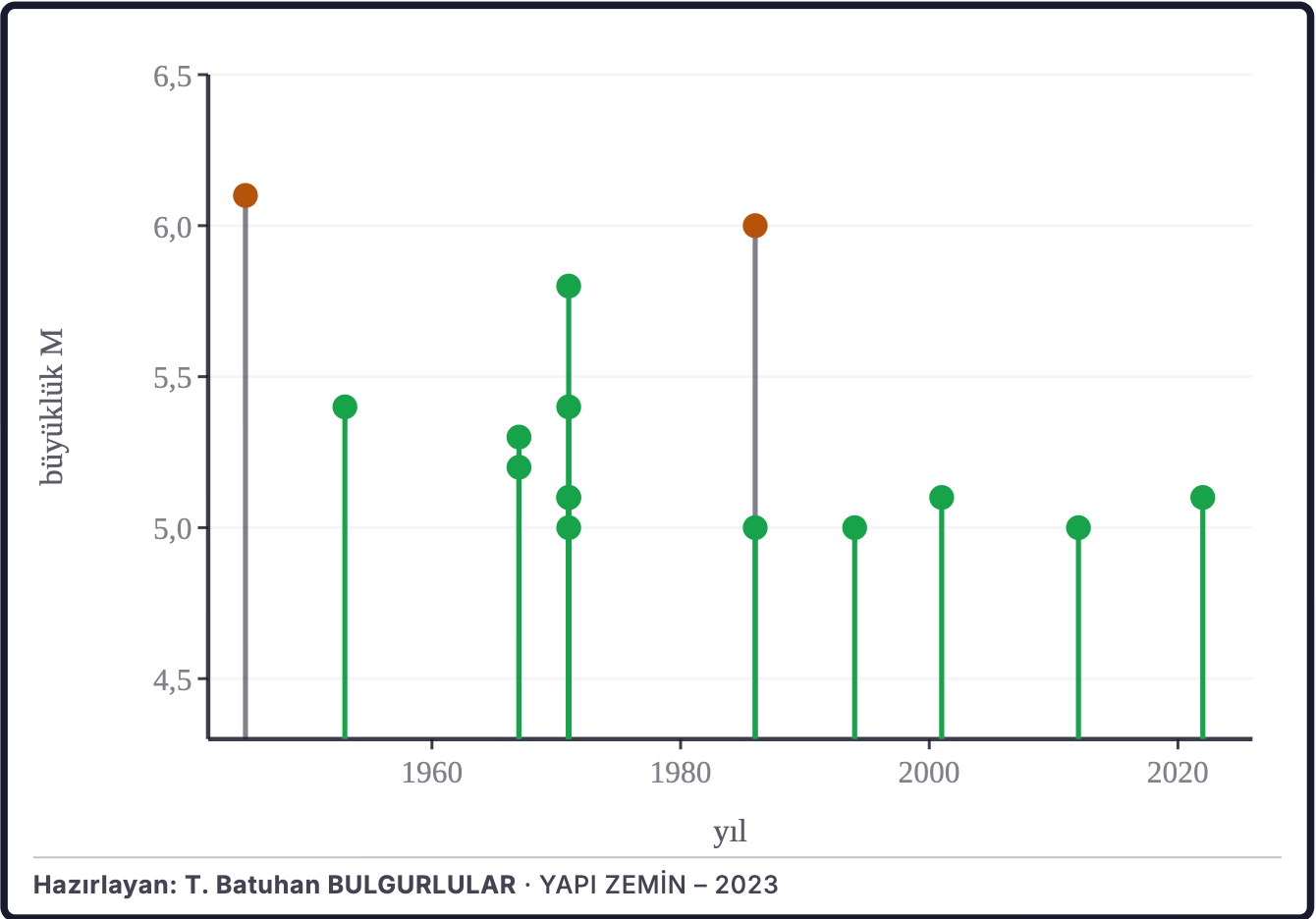

Şekil 11b. Tarihsel eşik üstü depremlerin büyüklükleri yıllara göre çizilmiştir; yeşil yakın kuşak, turuncu bölge kuşağıdır (birleşik katalog, 1900 sonrası; büyüklükler, varsa ISC-GEM Mw: International Seismological Centre, 2026; Di Giacomo vd., 2015, 2018).

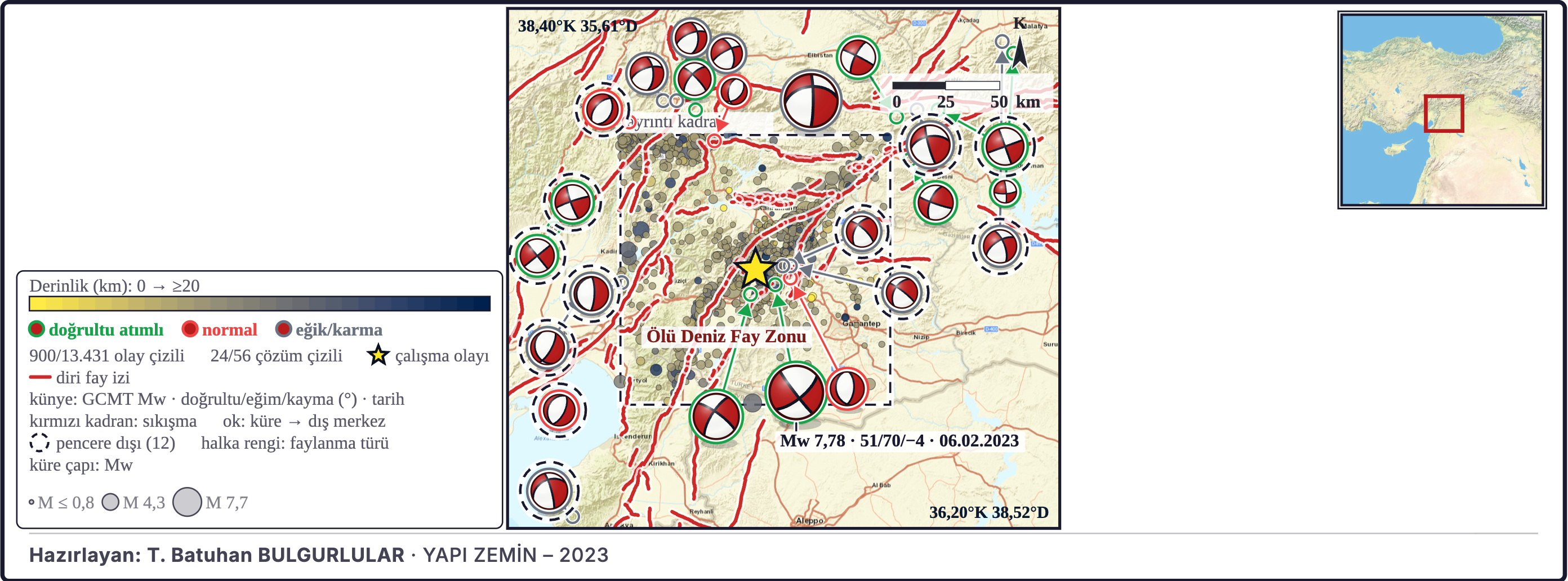

Şekil 11c. Bölgesel odak mekanizması çerçevesi: harita, çevrede yayımlanmış çözümlerin Mw sırasıyla en büyüklerini gösterir; ötelenen küreler okla konumlarına bağlıdır. Küreler alt yarıküre izdüşümünde odak mekanizmalarıdır (kırmızı kadran sıkışma). Mw sırasıyla en büyük 1 çözüm künyelidir (öbür 23 küre künyesizdir); künye çözümün moment büyüklüğünü (GCMT Mw), bir düğüm düzleminin doğrultu, eğim ve kayma açısını ve tarihini verir. Küçük daireler pencere olayları, kesikli dikdörtgen ayrıntı haritasının kadrajıdır (mekanizma kümesi: bölgesel küme [n = 56]; gerilme inversiyonu olay merkezli mekanizma popülasyonundandır [n = 53]; faylar: MTA TDFH-2026 [Elmacı vd., 2026]).

Tablo B1. Tarihsel eşik üstü depremler (1900 sonrası, olay anından önce)

Büyüklükler, kayıt ISC-GEM kataloğunda (International Seismological Centre, 2026; Di Giacomo vd., 2015, 2018) varsa onun moment büyüklüğüdür (Mw), yoksa birleşik kataloğun temsilci değeridir; 8 kayıtta değer ya da tür katalogdakinden ayrışır. Derleme, dış merkeze 60 km içindeki M ≥ 5 ve 150 km içindeki M ≥ 6 depremlerden oluşur (kutudaki 150 km'den uzak olaylar girmez); her kaydın ölçütü “Ölçüt” sütunundadır. 15 tekil kayıttan en büyük 8 olay listelenmiştir (yakın kuşağın kayıtları alt bölümde). Dizi ayrımı ölçütünün (olaydan önceki 30 gün ve sonrası, dış merkeze 63 km içinde) kapsadığı 12 eşik üstü kayıt ve olay anından sonraki 1 dizi dışı eşik üstü kayıt tarihsel derlemeye alınmamıştır. 1964 öncesi (küresel standart ağ öncesi) 2 kaydın büyüklüğü yeniden değerlendirme ürünüdür ve kaynağa göre ≈ 0,3–0,5 birim ayrışabilir. E/E₀: ışınan enerjinin bu olayınkine oranı (büyüklük farkından); ◆ en büyük kayıt. Yalnız ülke adı yazılı kayıtların yer künyesi yoktur.
