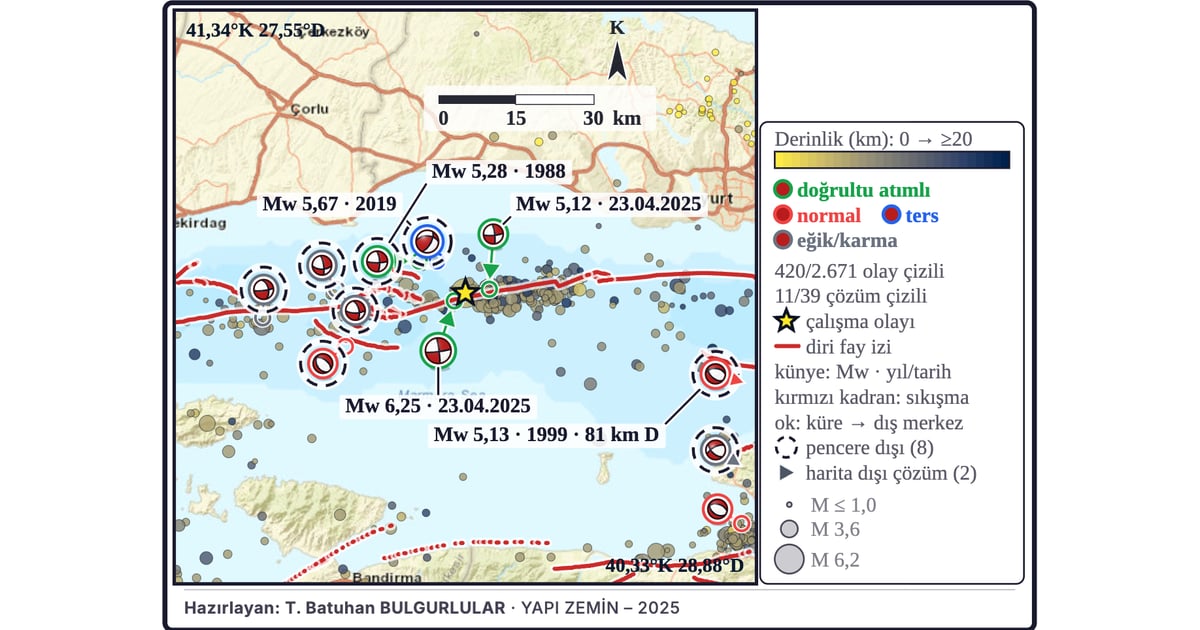

1 Giriş Bu çalışma, 23.04.2025 tarihinde Marmara Denizi, Silivri (İstanbul) açığında meydana gelen Mw 6,2 depremini ve onu çevreleyen sismisiteyi olay merkezli bir pencerede incelemektedir (Şekil 1). İnceleme, 2.671 olaylık birleşik çok kaynaklı deprem kataloğuna ve olayın Global CMT (GCMT) moment tensörü çözümüne dayanmaktadır; raporlanan her çözümleme önceden tanımlı veri yeterliliği, ölçek/geçerlilik, istatistiksel güç ve yöntemin kendi güvenilirlik beyanı ölçütlerinden geçirilmiştir. Amaç, olayın kaynak parametrelerini, dizi istatistiğini ve bölgesel bağlamını ölçülen büyüklüklerle betimlemektir. Şekil 1. Harita 2.671 olaylık katalogdan 420 olayı gösterir; odak mekanizmaları 39 çözümlük bölgesel mekanizma kümesindendir. Gerilme inversiyonu olay merkezli mekanizma popülasyonundandır (n = 15). Daire rengi odak derinliğini, çapı büyüklüğü verir; kadranlı küreler odak mekanizması çözümleridir ve kırmızı kadran sıkışmadır. Sarı yıldız çalışma olayı, kırmızı çizgiler diri fay izleridir. Mw sırasıyla en büyük 5 çözüm künyelidir (öbür 6 küre künyesizdir); künye çözümün Global CMT (GCMT) kataloğundaki moment büyüklüğünü (Mw) ve yılını (çalışma penceresi içindeki çözümlerde tarihini) verir; bu büyüklük gövdedeki katalog büyüklüğünden farklı olabilir. İnce çizgi künyeyi küresine, ok küreyi çözümün dış merkezine bağlar. Kenardaki küreler harita dışında kalan çözümlerdir: üçgen çözümün yönünü, künye çözümün GCMT konumunun kutu merkezine uzaklığını ve yönünü verir. Kesikli halkalı kürelerin tarihi çalışma penceresinin dışındadır (faylar: MTA TDFH-2026 [Elmacı vd., 2026]; mekanizmalar: bölgesel mekanizma kümesi; katalog: AFAD · ISC · EMSC). Olay künyesi ve temel parametreler Tablo 1'de, kurum çözümleri ve benimsenen hiposantr Tablo 2'de verilmiştir. Tablo 1. Olay künyesi ve türetilmiş kaynak parametreleri Nicelik Değer Kaynak / yöntem Oluş zamanı (UTC) 23.04.2025 09:49:10 AFAD hiposantrı Dış merkez 40,8437°K · 28,2154°D AFAD hiposantrı Odak derinliği 4,9 km AFAD Büyüklük Mw 6,2 AFAD (hiposantrı veren kurum)ᵃ Sismik moment M₀ 2,987×10¹⁸ N·m GCMT skaler momenti · Mw 6,25 Nominal ışınan enerji E 1,5×10¹⁴ J M₀'dan · Kanamori (1977) Konum belirsizliği, istasyon sayısı, azimut boşluğu yok AFAD yayımlamamıştır Varış artığı (RMS) 0,64 s AFAD bildirimi b değeri 0,81 ± 0,02 Aki (1965), en büyük olabilirlikᵇ Kutu yayılımı (%95) 109,5 × 101,5 km uzun × kısa eksen · çalışma kutusu olayları Artçı bulutu yayılımı (%95) 62,6 × 22,7 km uzun × kısa eksen · artçı bulutu Mekanizma (NP1) 83°/84°/−175° GCMT · doğrultu/eğim/kayma a) Büyüklük türü Mw: moment büyüklüğü; kurum hesap yöntemini bildirmemiştir. b) b değeri: Mc = 1,7 (b-kararlılığı), N(≥ Mc) = 1.417. Tablo 2. Kurum çözümleri ve benimsenen hiposantr Kurum Oluş zamanı (UTC) Enlem Boylam Derinlik (km) M Tür Çözüm durumu Arşive alınma (UTC) AFAD* 23.04.2025 09:49:10 40,8437°K 28,2154°D 4,9 6,2 Mw — 22.08.2026 18:28 USGS 23.04.2025 09:49:11 40,8342°K 28,1897°D 12,7 6,2 Mww gözden geçirilmiş 23.08.2026 16:53 EMSC 23.04.2025 09:49:11 40,8327°K 28,2267°D 15,2 6,2 Mw — 22.08.2026 19:34 GFZ 23.04.2025 09:49:11 40,921°K 28,104°D 10,0 6,2 Mw — 23.08.2026 16:17 ISC (ISK) 23.04.2025 09:49:09 40,8355°K 28,2307°D 12,1 6,2 Mw aktarılmış çözüm 28.08.2026 16:40 ISC (NEIC) 23.04.2025 09:49:11 40,8342°K 28,1897°D 12,7 6,3 Mw aktarılmış çözüm; konumu USGS ile özdeş 28.08.2026 16:40 INGV 23.04.2025 09:49:11 40,9148°K 28,2156°D 8,6 6,2 Mwp uzak ağ çözümü 25.08.2026 01:02 NIEP 23.04.2025 09:49:10 40,8197°K 28,1708°D 10,0 6,2 ML uzak ağ çözümü 24.08.2026 21:02 GSI 23.04.2025 09:49:10 40,8348°K 28,1729°D 7,6 6,2 MLv uzak ağ çözümü 25.08.2026 02:49 * benimsenen hiposantr (kurumun olay kimliği 658148). Benimseme sırası: olağan çözümler aktarılmış ve uzak ağ kayıtlarından önce gelir; sonra derinliği verilmiş çözüm ve Türkiye için ulusal ağları öne alan kurum sırası gözetilir. Birleşik kataloğun temsilci kaydı benimsenen hiposantrla aynıdır. Aktarılmış çözüm: ISC'nin başka bir kurumdan aktardığı çözüm (parantezde üreten kurum); uzak ağ çözümü: bölgesel ağın kendi hizmet bölgesi dışındaki çözümü; konumu USGS ile özdeş: enlem, boylam ve derinlik USGS çözümüyle birebir aynıdır (bağımsız konum çözümü sayılmaz). Kısaltma: GSI Geological Survey of Israel. Değerler kurumun bildirdiği ondalıkladır (“—”: alan kayıtta yok). “Arşive alınma”, raporun birleşik arşive alındığı andır (sorgu anı 16.10.2026 09:36 UTC); sonraki güncellemeler çizelgede yoktur. 2 Tektonik çerçeve Çalışma alanı, Kuzey Anadolu Fayı'nın kuzey kolunun Marmara Denizi içinde sürdüğü kesimdedir; fay zonunun bu kolunun deniz tabanında tek ve sürekli bir sağ yönlü sistem olduğu (Le Pichon vd., 2001; Şengör vd., 2005) ile segmentli bir çek-ayır sistemi oluşturduğu (Armijo vd., 2002) görüşleri tartışmalıdır. Denizin kuzey çukurlukları, fayın ilerleme süreciyle ilişkilendirilen asimetrik bir çek-ayır geometrisi sergiler (Armijo vd., 2002); kayma hızının segmentler arasında değiştiği ve deformasyonun bir bölümünün yayılı olduğu jeodezik-mekanik modellerle gösterilmiştir (Hergert ve Heidbach, 2010). İstanbul'un güneyindeki segmentte 1766'dan bu yana büyük kırılma kaydedilmemiştir; bu kesim literatürde sismik boşluk olarak tanımlanmakta ve kilitli bir yama içerdiği bildirilmektedir (Bohnhoff vd., 2013). Bölge için M ≥ 7 olasılığı olasılıksal tehlike çalışmalarında ayrıca değerlendirilmiştir (Parsons, 2004). Kullanılan bağıntılar (1) Sismik moment: M₀ = 101,5·M + 9,1 N·m — Hanks ve Kanamori (1979); sabit: Kanamori (1977) (2) Işınan enerji: log₁₀E = 1,5·M + 4,8 (J) — Gutenberg ve Richter (1956) (3) Büyüklük–frekans: log₁₀N(≥M) = a − b·M — Gutenberg ve Richter (1944) (4) Artçı sönümü: n(t) = K/(t + c)p — Utsu vd. (1995) (5) Artçı dizisi oranı: λ(t,M) = 10a+b(Mₘ−M)·(t+c)−p — Reasenberg ve Jones (1989) Şekil 2a–2d: Koyu kadranlar sıkışma, açık kadranlar genişleme kadranlarıdır; T ekseni sıkışma kadranının, P ekseni genişleme kadranının ortasında yer alır (Şekil 2a). Deviatorik (GCMT) tensörün çift kuvvet payı %61'dir. Nokta kaynak (çift kuvvet) yaklaşımında iki düzlem dalga alanında özdeştir; büyük depremlerde sonlu fay çözümleri ve bağımsız geometri kanıtları (artçı uzanımı, oturtulan düzlem) düzlemi kısıtlar; gerilme kararsızlığı ise gerilme alanına dayanan ayrı türden bir ölçüttür. Büyüklük–zaman serimi pencere kataloğunun zaman içindeki gelişimini betimler: 2.671 olay, ilk–son olay arası 1.913 gün, en büyüğü M 6,2 (Şekil 2b). Ortalama büyüklük M 1,80, ortanca M 1,7'dir (tam katalog). Çalışma olayının dizisi çift deprem niteliğindedir: en büyük iki olay arasındaki büyüklük farkı ΔM = 0,3'tür (bu çalışmanın işletimsel ölçütü: ΔM ≤ 0,3). Serimin düşey saçılımı büyüklük çeyreklerinden okunur: kayıtların dörtte biri M 1,4 altında, dörtte biri M 2,1 üstündedir ve çeyrekler arası açıklık 0,7 büyüklük birimidir. Serimdeki en küçük olaylar tamlık eşiğinin altında kalır; bu olayların zaman içinde seyrekleşmesi yalnız gerçek bir sakinleşmeden değil, ağ duyarlılığındaki değişimden de kaynaklanabilir; bu nedenle serim, eşik üstü alt kümeyle kurulan istatistiklerin yerine geçmez. Omori–Utsu üsteli bu gözlem süresinde çekinceyle verilmiştir; p ve c değerleri bu çalışmanın bulgu ölçütünü karşılamadığından verilmemiş, sönüm bulgu olarak yorumlanmamıştır (Şekil 2c). Omori üsteli p, sönümün istatistiksel tanımıdır; tek tek artçıların zamanını ya da yeni bir ana şoku öngörmez. Benimsenen tamlık eşiğinin üstünde gözlenen kümülatif dağılım, uydurulan üstel yasayla %98 oranında modellenmektedir (uyum iyiliği; Şekil 2d). Tamlık eşiği ile en büyük olay arasındaki açıklık 4,5 büyüklük birimidir; eğimin güvenilir sayılması için bu çalışmada aranan en az bir birimlik açıklık (işletimsel ölçüt) karşılanmaktadır. En kalabalık basamak M 1,5 olup 256 olay taşımaktadır; b-kararlılığı ölçütüyle benimsenen tamlık eşiği bu tepenin 0,2 birim üzerindedir. Uydurulan doğrunun uzantısından beklenen en büyük olay M 5,6 büyüklüğündedir ve gözlenen en büyük olay (Mw 6,2) bu değerden 0,6 birim büyüktür; tek bir en büyük olayın örnekleme yayılımı geniş olduğundan fark yorumlanmamıştır. Şekil 2a. Odak mekanizması alt yarıküre eşit alan izdüşümüyle çizilmiştir; koyu kadranlar sıkışma kadranlarıdır. Şekil 2b. Pencere kataloğu 2.671 olaydır (320 olay çizilidir); en büyük olay çalışma olayıdır (Mw 6,2); Mc = 1,7 üstünde 1.417 olay vardır. Büyüklük–zaman dağılımı: yatay eksen ilk olaydan geçen süre (gün), düşey eksen büyüklüktür. Her mavi daire bir olaydır ve daire çapı büyüklükle ölçeklidir; turuncu kesikli düşey çizgi ve yıldız çalışma olayını işaretler (seyreltme eşit adımlıdır; en büyük 10 olay her durumda çizilmiştir). Şekil 2c. Çekinceli kestirim: Omori–Utsu üsteli çekinceyle verilmiştir ve ilk saatlerdeki katalog eksikliğinden etkilenir; p ve c değerleri verilmemiştir. Kayan pencerelerle izlenen zamanla değişen tamlıkta çalışma olayını izleyen ilk pencerenin tamlık eşiği Mc = 2,9'dur; eşik, olay sonrası dönem için benimsenen Mc = 1,7 değerine çalışma olayından 5,1 saat sonra iner. Artçı oranı ana şoktan geçen süreye göre çizilmiştir (iki eksen logaritmik); eğri Omori–Utsu yasasının en büyük olabilirlik uydurmasıdır ve değerleri çekinceli olduğundan şekilde verilmemiştir (Omori–Utsu yasası: Utsu vd., 1995). Şekil 2d. Mc = 1,7 (b-kararlılığı) üstündeki 1.417 olaydan b = 0,81 ± 0,02 kestirilmiştir. Gutenberg–Richter büyüklük–frekans dağılımı: dolu daireler kümülatif sayımı N(≥M), açık gri kareler her büyüklük aralığındaki artımsal sayımı verir; kesikli turuncu doğru, benimsenen eşiğin üstünde log₁₀N = a − b·M ile çizilen uyum doğrusudur; gri kesikli düşey çizgi tamlık büyüklüğü Mc'dir; ince düşey çubuklar N ≤ 30 olan aralıklarda √N Poisson belirsizliğidir (dağılım: Gutenberg ve Richter, 1944). Şekil 3a–3d: A–A′ kesiti, çalışma kutusundaki olayların ana eksen boyunca 109,5 km'lik (%95) yayılımını göstermektedir; kesitteki odakların derinlik bandı (%2,5–97,5) 0,0–17,4 km'dir (tam katalog ortancası 7,0 km; Şekil 3a). Derinlik ekseni katalog derinliklerine dayanır; derinlik geometrisi sabit derinlikli kayıtların payıyla birlikte okunmalıdır. Bulutun uzama oranı (uzun kenarının kısa kenarına oranı) 1,079, çalışma kutusunun en-boy oranı 1,015'tir; bulutun uzama oranı kadrajınkini belirgin biçimde aşmadığından (iki oranın oranı 1,06) ölçülen uzama büyük ölçüde kadrajın geometrisidir ve yapısal bir uzama iddiası kurulmamıştır (Şekil 3b). Dik kesitteki dağınıklık, gerçek zon kalınlığı ile konum hatasının toplamıdır ve ikisi bu veriyle ayrıştırılamaz. Düşey yayılımın uzun yatay kenara oranı 0,16'dır; yatay yayılım düşey yayılımı aşmaktadır (Şekil 3c). Bloktaki yoğunlaşmalar, etkinliğin tek bir düzlem üzerinde mi yoksa birden çok parça üzerinde mi geliştiğini görsel olarak ayırt etmeye yarar; kesitlerdeki iki boyutlu izdüşümde üst üste düşen kümeler burada ayrışabilir. Derinliğe göre renklendirilmiş dış merkez haritası, sığ ve derin etkinliğin mekânsal olarak ayrışıp ayrışmadığını gösterir; derinliği bilinen 2.671 kaydın 2.069 tanesi 10 km ve daha sığ, 602 tanesi daha derindir (tam katalog; Şekil 3d). Derinlik değerleri kurum çözümlerinden geldiği için bu okuma konum kalitesiyle sınırlıdır ve haritadaki renk, histogramdaki tepe ile birlikte okunmalıdır. Çalışma kutusu yayılımının geometrik ölçüleri Tablo 3'te, derinlik dağılımının ölçüleri Tablo A1'de, çalışma alanındaki adlandırılmış diri fay izleri Tablo A2'de verilmiştir. Şekil 3a. Olayların %95'i 0,0–17,4 km derinlik bandındadır; ortanca derinlik 7,0 km'dir (sabit atamalar dışlanınca 8,2 km). A–A′ kesiti olayları kesit ekseni (kutu yayılımının uzun ekseni) boyunca uzanan düşey düzleme izdüşürür. Sarı yıldız çalışma olayıdır; daire rengi derinliği, çapı büyüklüğü verir. Alt kenardaki üçgenler derinlik ekseninin altında kalan olaylardır. Kesikli yatay çizgi kurumların varsayılan olarak atadığı sabit derinliktir. A–A′ ve B–B′ kesitleri aynı yatay açıklık ve aynı derinlik ekseniyle çizilmiştir (izdüşüm: çalışma kutusundaki olayların çizim örneklemi; derinlikler katalog hiposantrlarıdır). Şekil 3b. B–B′ kesiti olayları kesit eksenine dik düşey düzleme izdüşürür. İmler, renk ölçeği ve iki eksenin ölçeği A–A′ kesitiyle aynıdır; düşey abartı iki kesitte eşittir (izdüşüm: çalışma kutusundaki olayların çizim örneklemi). Şekil 3c. Yatay eksen kesit ekseni (kutu yayılımının uzun ekseni) boyunca, sağ üste kaçan eksen ona dik uzaklığı, düşey eksen derinliği verir. Derinlik ekseni kesitlerle aynıdır. Üst yüzdeki kırmızı çizgiler diri fay izleridir; yıldızdan üst yüze çıkan kesikli çizgi olayın yüzeydeki izdüşümünü gösterir (kabinet izdüşümü; üç eksen ayrı ölçeklidir; blok kenarları %95 yayılımın 1,06 katıdır). Şekil 3d. Derinlik renkli harita 2.671 olaylık katalogdan 500 olayı gösterir. Daire rengi odak derinliğini, çapı büyüklüğü verir. Sarı yıldız çalışma olayıdır; kesikli A–A′ ve B–B′ doğruları kesitlerin harita izleridir (kesikli dikdörtgen çalışma kutusudur; kutunun dışı sorgulanmamıştır, oradaki fay izleri bağlam içindir). Tablo 3. Çalışma kutusu yayılımının geometrik ölçüleri Nicelik Değer Ölçüt / kaynak Kutu yayılımı (uzun × kısa) 109,5 × 101,5 km %95 ana bileşen açıklığı (PCA) · çalışma kutusu olayları (n = 2.671) Artçı bulutu (uzun × kısa) 62,6 × 22,7 km %95 ana bileşen açıklığı (PCA) · artçı bulutu (n = 1.037) Derinlik bandı 0,0–17,4 km %2,5–97,5 yüzdelik · çalışma kutusu olayları Artçı bulutu ana ekseni 86° (%95: 83–89°) ana bileşen ekseni · artçı bulutu · uzama 2,19 (kovaryans elipsinin yarı eksen oranı) Kesit ekseni (kutu yayılımının uzun ekseni) 104° ana bileşen ekseni · çalışma kutusu olayları · kesitlerin izdüşüm eksenidir; pencere biçimine duyarlıdır, yapısal doğrultu değildir Kullanılan diri fay veri tabanında (Türkiye Diri Fay Haritası, MTA TDFH-2026) dış merkeze en yakın adlı fay izleri şunlardır: Kuzey Anadolu Fay Zonu'na bağlı fay parçası (0,8 km; sağ yönlü doğrultu atımlı), Mecidiye Fayı (59 km; sağ yönlü doğrultu atımlı), Karacabey Fayı (63 km). Kullanılan sayısal levha sınırı modelinde (Bird, 2003) dış merkeze en yakın sınır Anadolu–Avrasya levha sınırıdır ve 23 km uzaklıktadır; model sınırları, yayılı deformasyon kuşaklarında bir modelleme kabulüdür. Olay merkezli mekanizma popülasyonundan kestirilen gerilme rejimi doğrultu atımlı faylanmadır (n = 15 mekanizma). Olay sığ odaklı (h < 70 km) bir kabuk depremidir (odak derinliği 4,9 km). 3 Veri ve Yöntem Katalog, olay merkezli kutuda 24.04.2020 – 22.07.2025 döneminde kaydedilmiş 2.671 olaydan oluşmaktadır (1.915 gün). Kayıtların kurum dağılımı: AFAD 2.050, ISC 598, EMSC 23. Büyüklük türü dağılımı: ML 2.640, Mw 31. Çalışma alanı 112,6 × 111,0 km (≈ 12.500 km²) boyutundadır; alan, küresel yaklaşımla hesaplanmıştır (1° boylam = 111,32·cos φ km; 1° enlem = 110,574 km; φ = kutu orta enlemi). Kutunun köşeleri 40,335°K–41,339°K ve 27,547°D–28,884°D koordinatlarındadır. Katalog kayıtlarının %22'si ISC kaynağından gelmektedir. ISC gözden geçirilmiş bülteni gerçek zamanın yaklaşık 24 ay gerisinden yayımlanmaktadır (International Seismological Centre, t.y.); buna göre pencerenin yaklaşık son 9 ayında (pencere sonu sorgu anından öncedir; bültenin ufku pencerenin yalnız bu bölümünü dışarıda bırakır) bu kaynağın katkısı gözden geçirilmemiş kurum bildirimlerinden oluşmaktadır. Bu bölüm önceki dönemle aynı tamlıkta değildir; ona ait olay oranları ve tamlık büyüklüğü alt sınır olarak okunmalıdır. Bu rapor, olaydan 540 gün sonra hazırlanmıştır; olay sonrası katalog verisi katalog penceresinin sonuna kadarki 90 günle sınırlıdır. Katalog sorgusu 16.10.2026 tarihinde çalıştırılmıştır; sonraki güncellemeler sayıları değiştirebilir. Şekil 4a–4d: Derinlik histogramı, odakların derinlik kutularına nasıl dağıldığını gösterir (Şekil 4a). Histogramın en yüksek çubuğu 1.254 olayla 7–8 km aralığındadır; bu çubuktaki 958 kayıt 7,0 km sabit derinlik atamasıdır ve tepe ölçülmüş bir dağılım tepesi olarak okunmamalıdır. Dış merkez koordinatlarının zaman serisi, harita gösteriminde üst üste düşen olayları zaman ekseninde ayırır (Şekil 4b). Kuzey–güney ve doğu–batı bileşenleri kutu merkezine göre kilometre cinsinden aynı eksende verilmiş, eğilim doğrularının eğimi m/gün cinsinden yazılmıştır. Kesikli düşey çizgi çalışma olayının anını işaretler. Artçı bulutunun yarıçap zarfı logaritmik zamanla genişlemektedir; zarfın eğimi sıfırdan anlamlı biçimde büyüktür (Şekil 4c). Kümülatif sayım ve moment eğrileri birlikte okunur (Şekil 4d). Pencere boyunca ortalama etkinlik oranı 1,4 olay/gün düzeyindedir; eğrideki dikleşmeler bu ortalamanın belirgin biçimde üzerine çıkan etkinlik ataklarını işaretler. Şekil 4a. Tam katalogda derinlik değeri taşıyan 2.671 olayın %77'si ≤ 10 km derinliktedir. Sabit derinlik atamaları (7,0 km) ölçülmüş derinlik taşımaz. Hiposantr derinlik histogramı (tam katalog): çubuk rengi derinliği gösterir (sığ sarı, derin lacivert); koyu kesim sabit derinlik atamalarıdır; yıldız ve kesikli çizgi çalışma olayının derinliğidir. Şekil 4b. Dış merkez koordinatlarının zaman serisinde mavi noktalar kuzey–güney, kırmızı noktalar doğu–batı bileşenidir. Yatay eksen pencerenin ilk olayından geçen süre (gün), düşey eksen kutu merkezine uzaklıktır (km); iki bileşen aynı ölçekte olduğundan eğimleri doğrudan kıyaslanabilir. Kesikli doğrular her bileşenin en küçük kareler eğilimidir; eğim, Pearson korelasyon katsayısı ve etkin örneklem büyüklüğüyle hesaplanan Fisher z değeri lejanttadır. Düşey kesikli çizgi çalışma olayının anını işaretler. Şekil 4c. Mavi noktalar artçıların ana şoka uzaklığını ana şoktan geçen süreye karşı gösterir (yatay eksen logaritmiktir). Turuncu eğri logaritmik zaman kutularında hesaplanan %95 yüzdelik yarıçap zarfıdır. Kesikli yatay çizgi artçıların seçildiği yarıçaptır; uzaklıklar bu sınırı aşamaz. Mor kesikli doğru zarfa oturtulan R(t) = R₀ + a·log₁₀(t/t₀) modelidir; katsayılar ve eğim sınamasının ölçüsü lejanttadır (logaritmik zamanda genişleme deseni; zarf %95 yüzdelik). Şekil 4d. Mavi eğri kümülatif olay sayısı N(t), turuncu eğri kümülatif sismik moment ΣM₀(t) değeridir. Sarı yıldız çalışma olayıdır; penceredeki en büyük olay da odur (M₀ ölçeği: Hanks ve Kanamori, 1979). Birleşik katalog okunurken veri tabanı değiştirilmeden bir onarım uygulanmıştır: aynı kurumun birbirinden 60 s'den uzak iki ayrı olay kimliğini taşıdığı hâlde birleştirmede tek kayda indirgenmiş satırlar ayrı olaylara bölünmüştür. Bu onarım pencereye 479 olay eklemiştir; bunların 381'i ana şoktan sonradır ve en büyüğü 23.04.2025 10:02:32 UTC'de gerçekleşen Mw 4,9 büyüklüğündeki olaydır (AFAD raporu). Çapraz-kaynak kopyaları (1) Δt ≤ 20 s, Δkonum ≤ 56 km ve ΔM ≤ 0,5 ya da (2) Δt ≤ 5 s ve Δkonum ≤ 56 km (büyüklük ölçüsü farkı gözetmeksizin) ölçütüyle tekilleştirilmiş, 180 kayıt düşürülmüştür; çakışan kayıtlarda temsilci, kurum önceliği (yurt içinde ulusal ağ önce), moment büyüklüğü tercihi ve en yüksek büyüklük değeri sırasıyla seçilmiştir. Tüm istatistikler tekilleşmiş katalog üzerinde hesaplanmıştır. Bu çalışmada benimsenen büyüklük, hiposantrı veren kurumun (AFAD) kendi büyüklüğüdür: Mw 6,2 (moment büyüklüğü sınıfı). Öteki kurumların bildirdiği büyüklükler olay künyesi bölümünde karşılaştırılmıştır; farklı ölçeklerdeki değerler aynı fiziksel niceliği ölçmediğinden tek bir yayılım istatistiğinde toplanmamıştır. Moment ve enerji toplamlarında büyüklük türleri arasında ampirik dönüşüm uygulanmamıştır: moment türü büyüklük taşıyan 31 kayıt gerçek sismik momentle, öteki 2.640 kayıt ise katalog büyüklüğü moment büyüklüğü sayılarak hesaplanan nominal değerle toplanmıştır; nominal toplamlar bu etiketle verilmiştir. Koordinatlar WGS84 datumundadır; derinlikler deniz seviyesine göre pozitif aşağı verilmiştir ve kurum çözümlerinden olduğu gibi alınmıştır (topografyaya indirgeme yapılmamıştır). Konum kalitesi alanları — varış artığı RMS, azimut boşluğu, faz sayısı, yatay ve düşey konum belirsizliği (ERH/ERZ), en yakın istasyon uzaklığı — birleşik katalogda taşınmadığından katalog genelinde bir kalite filtresi uygulanamamıştır. Derinlik istatistikleri çözüm kalitesine bağlıdır: kayıtların %36'sının derinliği 0,1 km'ye yuvarlandığında 7,0 km'dir (958/2.671); bu değer, derinlik çözülemeyip sabitlendiğinde kurumun atadığı varsayılandır; yığın ve standart sabit derinlik (0/5/10/33 km) atamaları birlikte kayıtların %41'ini oluşturmaktadır (1.085/2.671); derinlik ortancası ve derinlik bandı bu yapay yığının etkisi altındadır. Derinliğe dayanan ölçüler (derinlik bandı, kesit geometrisi) bu çekinceyle verilmiştir. Hiposantr bulutuna düzlem uydurması raporlanmamıştır; gerekçesi ekteki raporlanmayan çözümlemeler çizelgesindedir. Şekil 5a–5d: ΔCFS haritasında kırmızı alanlar alıcı düzlemlerin kırılmaya yaklaştığı, mavi alanlar uzaklaştığı kesimlerdir (Şekil 5a). Nokta sınamasının histogramı, artçıları kendi hiposantrlarındaki ΔCFS değerine göre yükleme, gölge ve yansız gruplarına ayırır (Şekil 5b). Alanın makaslama ve normal gerilme bileşenleri ayrı panellerde verilmiştir (Şekil 5c). Mohr diyagramında NP1 düzlemi sürtünme doğrusuna daha yakındır; kararsızlık ölçütüne göre gerilme alanında kaymaya daha elverişli düzlem odur, ancak bu ölçüt düzlemi tek başına seçmez (Şekil 5d). Coulomb gerilme aktarımı sonuçları Tablo 4'te verilmiştir. Şekil 5a. Harita statik Coulomb gerilme değişimini (ΔCFS) gösterir (kırmızı artış, mavi azalma; ±3,0 bar). Yıldız dış merkezdir; dörtgen kaynağın yüzey izdüşümüdür (kalın kenar üstte); çizgiler ΔCFS konturlarıdır. Kırmızı çizgiler diri fay izleridir; renk çubuğundaki çentikler kontur düzeyleridir (ΔCFS: Okada, 1992; King vd., 1994). Şekil 5b. Coulomb nokta sınaması, artçıların kendi hiposantrlarında hesaplanan ΔCFS değerlerinin dağılımını verir. Artçı konum belirsizliği sayımlara yansıtılmamıştır. Kırmızı çubuklar yük artışını, mavi çubuklar gerilme gölgesini, gri bant iki eşik arasındaki yansız aralığı gösterir; çizgi en uygun yönelimli düzlem için aynı dağılımdır (eşik 0,1 bar = 0,01 MPa: Hardebeck vd., 1998). Şekil 5c. ΔCFS'in iki bileşeni ayrı panellerde gösterilmiştir: solda makaslama gerilmesi değişimi Δτ, sağda fay düzlemine dik normal gerilme değişimi Δσₙ (ΔCFS = Δτ + μ′·Δσₙ). Kadraj kaynak çevresine yakınlaştırılmıştır; renk ölçeği ve kaynak geometrisi ΔCFS haritasıyla aynıdır; yıldız dış merkezdir; ince dörtgen kaynağın yüzey izdüşümüdür (bileşen ayrışımı: Okada, 1992 analitik çözümü). Şekil 5d. Gerilme inversiyonunun normalleştirilmiş Mohr diyagramında yatay eksen normal gerilme σₙ, düşey eksen makaslama gerilmesi τ'dur. Üç yarım çember asal gerilmelerle kurulan gerilme durumunu, turuncu kesikli doğru μ sürtünme katsayısıyla tanımlı en kararsız düzlem koşulunu (kararsızlık indeksi I = 1) gösterir; iki nokta çalışma olayının iki düğüm düzleminin (σₙ, τ) konumudur ve doğruya yakın olan düzlem bu gerilme alanında kaymaya daha yatkındır. Şekil oranı R, ortalama kayma yönü uyumsuzluğu ve iki düzlemin kararsızlık farkı ΔI lejanttadır (Vavryčuk, 2014; kararsızlık ölçütü). Tablo 4. Statik Coulomb gerilme değişimi modelinin parametreleri, alan istatistikleri ve artçı sınaması Nicelik Değer Kaynak / açıklama Kaynak mekanizması 83°/84°/−175° GCMT odak mekanizması · NP1 düzlemi: diri fay izi doğrultusuna açı farkı 4°, öteki düzlem 86° Kırılma uzunluğu L 20,2 km Wells ve Coppersmith (1994) — doğrultu atımlı kol Kırılma genişliği W 8,5 km üst kenar 0,7 km, alt kenar 9,1 km derinlikte Ortalama kayma ū 0,58 m M₀ = μ·L·W·ū denkliğinden; rijitlik μ = 30 GPa Sürtünme katsayısı μ′ 0,40 etkin sürtünme (gözenek basıncı dâhil) Hesap derinliği 4,9 km kaynak merkezinin derinliği; alıcı düzlem kaynak fayla eş yönelimli Izgara 71 × 70 141 × 138 km Ortanca ΔCFS −0,019 bar ızgara düğümlerindeki işaretli değerlerin ortancası (genlik ölçüsü değildir) Ortanca |ΔCFS| 0,043 bar düğüm değerlerinin mutlak değerce ortancası — alanın tipik genliği %5–%95 aralığı −0,63 ile 0,17 bar arası düğüm değerlerinin merkezî %90'ı %1–%99 aralığı −4,7 ile 0,46 bar arası kuyrukları da içeren aralık |ΔCFS| > 0,1 bar olan ızgara düğümleri %27 hesap ızgarasında |ΔCFS| yansız bant eşiğini aşan düğümlerin payı (yükleme ve gölge alanları birlikte) Gösterim ölçeği ±3,0 bar renk ölçeğinin doyum sınırı Sınamaya giren artçı 1.037 nokta hesabı · 233 olay kaynak üstünde (sayım dışı) Yük / gölge / yansız — kaynakla eş düzlem 482 / 211 / 111 alıcı: kaynak fayla eş yönelimli · n = 804 · yük %60, gölge %26 Yük / gölge / yansız — en uygun yönelim 548 / 169 / 87 alıcı: en uygun yönelimli düzlem · n = 804 · yük %68, gölge %21 — en uygun yönelim için bölgesel gerilme SHmax 128° · şekil oranı 0,5 · 100 bar doğrultu atımlı rejim; SHmax yönü ana şok mekanizmasından, şekil oranı varsayılan değer; diferansiyel gerilme varsayımdır — diferansiyel gerilme 10 bar iken 684 / 43 / 77 duyarlılık · 138 artçının sınıfı değişir: en uygun yönelim sayımı bu varsayıma bağlıdır — gerilme inversiyonu alanıyla 464 / 237 / 103 duyarlılık · SHmax 113°, şekil oranı 0,36: olay merkezli mekanizma popülasyonundan (n = 15) çalışma olayının Gardner–Knopoff kümesi (3 çözüm) dışlanarak yapılan inversiyon (n = 12); birincil alandan farkı 14,6° (127,8° ↔ 113,2°) · 139 artçının sınıfı değişir; birincil alan ana şok mekanizmasından alınmıştır Yük / gölge / yansız — düğüm düzlemleri 3 / 0 / 0 alıcı: artçının kendi düğüm düzlemi · n = 3 · yük %100, gölge %0 Yük / gölge / yansız — boş model 245 / 183 / 371 uzamsal karşılaştırma modeli: olay öncesi sismisite, aynı uzamsal seçim · n = 799 · yük %31, gölge %23 — yalnız serbest derinlikli artçılar 344 / 101 / 77 kurum varsayılanı derinlikler dışlandı · n = 522 · yük %66, gölge %19 Alan Okada (1992) elastik yarı uzay çözümüyle kurulmuş, alıcı geometri kaynak fayla eş alınmıştır. ΔCFS = Δτ + μ′·Δσₙ. Değerler tek dikdörtgen kaynak varsayımına dayanır; çok segmentli kırılmalarda uç bölgelerin deseni basitleşir. Artçı sınaması nokta hesabıdır: ΔCFS her artçının kendi konumunda ve derinliğinde hesaplanmıştır; yansız bant |ΔCFS| < 0,1 bar; kaynak dikdörtgenine 2,0 km'den yakın olaylar (kaynak üstü) sayım dışıdır. Artçı konum belirsizliği sayımlara yansıtılmamıştır. Tamlık büyüklüğü Mc, üç ölçütün verdiği eşiklerin en büyüğü olarak benimsenmiştir: azami eğrilik (+0,2 düzeltmeyle), uyum iyiliği (gözlenen dağılımın en az %90 oranında üstel yasayla modellenebildiği eşik; Wiemer ve Wyss, 2000) ve b-kararlılığı (ardışık 5 eşik değerinde, her biri en az 50 olayla kestirilen b'nin kararlı kaldığı eşik; yöntemlerin karşılaştırması için Woessner ve Wiemer, 2005). Bu katalogda eşiği b-kararlılığı ölçütü belirlemiştir: Mc = 1,7. b-değeri bu eşiğin üzerindeki olaylardan en büyük olabilirlik kestiricisiyle (Aki, 1965), eşik Mc − ΔM/2 kutulama düzeltmesi (Utsu, 1966) uygulanarak hesaplanmıştır. Belirsizlik için 3 kestirim hesaplanmış (Shi ve Bolt, 1982: 0,021; Aki, 1965: 0,022; yeniden örnekleme: 0,023) ve en büyüğü olan yeniden örnekleme (bootstrap) değeri verilmiştir; yeniden örneklemede Mc ve b birlikte yeniden kestirilmiştir. Tamlık büyüklüğü ölçütlerinin sayısal eşikleri bu çalışmanın işletimsel seçimleridir. b değerinin raporlanması ayrıca büyüklük–frekans dağılımının üst kuyruğunda sınanmıştır: yasadan beklenen olay sayısının en az 1 olduğu, 0,5 birim aralıklı büyüklük eşiklerinde bu sayı katalogda gözlenen olay sayısıyla binom olasılığı üzerinden karşılaştırılmış; en küçük olasılık 0,01'in altındaysa b raporlanmamıştır (işletimsel ölçüt). Odak mekanizması ve moment-tensör çözümleri Global CMT (GCMT) kataloğundan alınmıştır (Ekström vd., 2012). Gerilme tensörü inversiyonu Michael (1984) doğrusal yöntemi ve Vavryčuk (2014) kararsızlık ölçütüyle yinelemeli çözülmüştür (μ = 0,6; 2 yineleme; belirsizlik 200 yeniden örneklemenin %2,5–97,5 aralığıyla verilmiştir, yönün kısıtlanma düzeyi ise odak mekanizması açılarına gürültü eklenerek yinelenen yeniden örneklemeyle ayrıca sınanmıştır); SHmax doğrultusu Lund ve Townend (2007) türetimiyle, rejim sınıfı Anderson (1951) çerçevesi ve Dünya Gerilme Haritası kuralıyla (Zoback, 1992) verilmiştir. Dizi sınıflaması çalışma olayının kendi dizisine uygulanmıştır; dizi, çalışma olayı ile olaydan sonraki 90 gün içinde 56 km yarıçaplı Gardner–Knopoff uzay penceresine (Gardner ve Knopoff, 1974) düşen olaylardan oluşur. Dizi sınıflaması ölçütü şöyledir: dizinin en büyük iki olayı arasındaki büyüklük farkı ΔM ≤ 0,3 ise çift deprem, ΔM > 0,3 ve çalışma olayının dizi momentindeki payı ≥ %50 ise ana şok–artçı dizisi, bu iki koşul sağlanmazken en yakın komşu kümelenmiş bağ oranı (Zaliapin ve Ben-Zion, 2013a) > %50 ise sürü; koşullar sağlanmazsa dizi sınıflanmamıştır. Dizi sınıflamasının eşikleri literatürden alınmamıştır; bu çalışmanın işletimsel ölçütleridir. Büyüklük farkı ve moment payı katalog büyüklüklerinden hesaplanmıştır. Arka plan dönemi olarak çalışma penceresinin başlangıcından geriye uzanan ve onunla örtüşmeyen 5 yıllık pencere (26.04.2015 – 24.04.2020) aynı kutu ve eşikle ayrıca sorgulanmış (3.467 kayıt), pencere istatistikleri bu tabanla kıyaslanmıştır. Diri fay verisi MTA TDFH-2026 (Türkiye Diri Fay Haritası) katmanından alınmıştır (Elmacı vd., 2026). Katmanın çalışma kutusuna düşen parçaları sürekli izlere birleştirilmiştir: kutuda 95 iz bulunmaktadır ve bölge haritalarında bunların en uzun 90'ı, tektonik haritada en uzun 60'ı çizilmiştir; fay çizelgesi için aynı adı taşıyan parçalar ayrıca 1 km toleransla uç uca birleştirilmiş, elde edilen 95 izin (4 farklı ad) en uzun 8'i 1 ad altında çizelgede listelenmiştir. Şekillerdeki harita kadrajları eş-dikdörtgen (equidistant cylindrical) izdüşümündedir: standart paralel kutunun orta enlemi olan 40,84°K'dir ve harita ölçeği iki eksende eşit tutulmuştur; şekillerdeki tek ölçek çubuğu bu koşulla geçerlidir. Boylam ölçeğinin sapması kutunun kuzey ve güney kenarlarında ters işaretlidir ve en çok %0,8'dir. Altlık karoları Web Mercator karolarından üretilip aynı dikdörtgene indirgenmiştir; altlık ölçülen bir nicelik taşımaz, yalnız coğrafi bağlam verir. Şekil 6a–6d: Artçı bulutu kovaryans elipsinin uzun ekseni boyunca uzamıştır; ana şok artçı sentroidinden bulutun bir ucuna doğru ötelenmiştir (Şekil 6a). Elips ve sentroid ölçüleri artçı bulutunun geometrisinden türetilmiş vekil niceliklerdir; dalga formlarından yapılmış bir yönlülük ölçümü değildir. Olayın moment tensörü şekilde izotropik payın sıfır olduğu yatay eksen üzerindedir; bu konum Global CMT çözümünün deviatorik kısıtından gelir, izotropik payın ölçümü değildir (Şekil 6b). Asal gerilme eksenlerinden en dik olanı σ₂ eksenidir (dalım 88°); Anderson sınıflamasında rejim sınıfı bu dik eksenden belirlenir (Şekil 6c). Gürültülü yeniden örneklemede kullanılan 10° açı gürültüsü ölçülmüş değil varsayılmış bir mekanizma belirsizliğidir; tek tek çözümlerin belirsizlikleri bu çalışmanın veri kümesine alınmadığından (GCMT tensör bileşenlerinin standart hataları kullanılmamıştır) gürültülü aralık bu varsayıma bağlıdır. Güldeki T eksenlerinin (n = 39) en kalabalık 10°'lik dilimi 20–30° aralığındadır; bu dilime dik yön ile inversiyonun verdiği en büyük yatay sıkışma yönü arasındaki eksenel fark 2°'dir ve iki yön işletimsel 20° tolerans içinde örtüşmektedir. Gül (bölgesel mekanizma kümesi) ile inversiyon (olay merkezli mekanizma popülasyonu) örtüşen mekanizma örneklemlerine dayandığından karşılaştırma bağımsız bir doğrulama değildir. Hiçbir eşiği aşmayan 15 çözüm üçgenin orta bölgesinde yer almakta ve eğik/karma sınıfına girmektedir (Şekil 6d). Bölgesel mekanizma kümesindeki çözümlerin büyüklükleri Mw 4,67–7,57 aralığındadır; en büyük çözüm doğrultu atımlı sınıfındadır. Sınıf sayımı büyüklükten bağımsız olduğundan her çözüm sayıma eşit ağırlıkla girer; sayıca baskınlık ile moment baskınlığı ayrı niceliklerdir. Şekil 6a. Ana şok merkezli düzlemde artçı bulutu (mavi) ve %95 kovaryans elipsi (turuncu) gösterilmiştir. Turuncu kesikli doğru elipsin uzun eksenidir, mor ok artçı sentroidinin ana şoka göre ötelenmesidir; gri çemberler ana şoka uzaklığı kilometre cinsinden ölçekler. Uzama oranı 1'e yaklaştıkça bulut izotroplaşır ve yön kestirimi zayıflar; elips ölçüleri ve uzun eksene yakın düğüm düzlemi lejanttadır (telesismik ikinci moment ölçüsünün artçı konumlarına uyarlanmış vekili: McGuire vd., 2002). Şekil 6b. Tape ve Tape kaynak tipi lune'unda sarı yıldız bu olayın moment tensörünü, artı imi saf çift kuvvet (DC) merkezini gösterir. Çerçeve γ ∈ [−30°, +30°] ve δ ∈ [−90°, +90°] aralığının Hammer eşit alan izdüşümüdür; kesikli yaylar δ = 0, ±30° ve ±60° enlemleridir. Sağ ve sol kenarlar ±CLVD uçları, kutuplar izotropik patlama ve çökme uçlarıdır. Gri noktalar bölgesel mekanizma kümesinin çözümleridir; alt satırdaki yüzdeler DC/CLVD/ISO ayrışımıdır (lune: Tape ve Tape, 2012; ayrışım: GCMT tensöründen). Şekil 6c. SHmax = 117° (yön gevşek kısıtlı); rejim doğrultu atımlı faylanmadır (olay merkezli mekanizma popülasyonunun gerilme inversiyonu). Kuzeyi yukarıda olan gül diyagramında turuncu çift uçlu eksen gerilme inversiyonundan bulunan SHmax azimutunu, mavi yelpaze bu azimutun %2,5–97,5 yüzdelik aralığını (eksenel olduğundan karşı ucuyla birlikte) gösterir. Kesikli mavi sınır, her mekanizmanın doğrultu, eğim ve kayma açısına σ = 10°'lik rastgele gürültü de eklenerek yinelenen tersinimin aynı yüzdelik aralığıdır (Vavryčuk, 2014). Gri sektörler bölgesel mekanizma kümesinin T ekseni (uzama) azimut gülüdür (10°'lik dilimler; yarıçap sayımın kareköküyle orantılı); kümede salt çoğunlukta bir sınıf bulunmadığından P ekseni gülü çizilmemiştir. İç kesikli çember yarı ölçek halkasıdır; şekil oranı R ve rejim sınıfı lejanttadır (SHmax yönü: Lund ve Townend, 2007; rejim sınıfı: Dünya Gerilme Haritası kuralı). Şekil 6d. Çekinceli sayım: 39 çözümün %31'i doğrultu atımlı sınıfındadır (%95 Wilson aralığı %17–50; 27 bağımsız küme). Alt uç %70 baskınlık eşiğinin altında kaldığından tek sınıflı niteleme yapılmamıştır. Bağımsız kümeler Gardner–Knopoff pencereleriyle ayrılmıştır. Frohlich üçgeninde her nokta bir odak mekanizması çözümünün P, T ve B eksenlerinin dalım açılarından gnomonik izdüşümle kurulan konumudur (köşeler: ters, normal, doğrultu atımlı). Renkli kesikli eğriler sınıf eşikleridir (B dalımı 60°, P dalımı 60°, T dalımı 50°); nokta rengi sınıfı, gri renk hiçbir eşiği aşmayan eğik/karma çözümleri, nokta çapı büyüklüğü, turkuaz elmas kümedeki en büyük çözümü gösterir; sınıf sayımları lejanttadır (Frohlich, 1992 gnomonik üçgeni; Frohlich ve Apperson, 1992 eşikleri; çözümler: Global CMT, Ekström vd., 2012). Şekil 7a–7c: Model şiddet alanı, şiddet-azalım bağıntısının uzaklıkla düşen halkalarını harita üzerinde verir; dış merkez yakınında hesaplanan tepe şiddet MMI VIII (model değeri 7,9) düzeyindedir (Şekil 7a). Model hesabına yerel zemin etkisi katılmamıştır; gözlenen şiddet dağılımı bu haritadan değil makrosismik verilerden okunur. Şekildeki bulut, bölgede DYFI kaydı bulunan 27 olayın bildirilen en büyük topluluk şiddetini (CDI) büyüklüğe karşı vermektedir; yıldız çalışma olayının kaydıdır (Şekil 7b). Bölge bulutunda topluluk şiddeti çalışma olayınınkinden yüksek 1 kayıt vardır. CDI gönüllü çevrimiçi bildirimlerden derlenir ve yerleşim yoğunluğuna bağlıdır; aletsel şiddetin yerine geçmez. Uydurmaya 92 aletsel kayıt girmiştir; topluluk (hissedilirlik) noktaları ayrı simgeyle çizilmiş, uydurmaya dâhil edilmemiştir (Şekil 7c). Belirtme katsayısı R² = 0,83, artık karekök ortalaması 0,30 logaritmik birimdir. Sıralamaya dayalı Spearman korelasyonu ρ = −0,91; bu ölçüt aykırı değerlere dayanıklıdır ve doğrusallıktan bağımsız olarak azalma eğiliminin tekdüzeliğini sınar. İstasyonların %38,0'ında kayma dalgası hızı eşleştirilebilmiştir; renk kodlaması bu alt kümeye dayanır ve aynı uzaklıkta yumuşak zeminli istasyonların üstte yer alması zemin büyütmesinin doğrudan görüntüsüdür. Bu doğru yayımlanmış bir yer hareketi kestirim denklemi değildir: tek bir olayın kendi istasyon kümesine uydurulmuş ampirik bir doğrudur ve başka olaylara genellenemez. Azalım ilişkisi karşılaştırması Tablo 5'te, dalga formu kaydının künyesi Tablo 6'da verilmiştir. Şekil 7a. Harita modellenmiş makrosismik şiddet (MMI) alanını gösterir; yıldız dış merkezdir (şiddet-azalım bağıntısı: Allen vd., 2012). Şekil 7b. Bölgedeki depremlerin topluluk şiddeti (CDI) büyüklüklerine karşı çizilmiştir; yıldız çalışma olayının bildirim kaydıdır (veri: USGS “Did You Feel It?” [DYFI]; yöntem: Atkinson ve Wald, 2007). Şekil 7c. Her iki eksen de logaritmiktir, yatay eksen dış merkez uzaklığı R (km), düşey eksen PGA gösterir. Figür, kayıt istasyonlarında ölçülen en büyük yatay yer ivmesinin (PGA) dış merkez uzaklığıyla azalımını verir ve PGA birimi eksen başlığında yazılıdır. Küçük daireler gözlemdir: her biri bir kuvvetli yer hareketi kaydıdır ve dolgu rengi o istasyonun Vs30 değerini kodlar — açık kehribar yumuşak zemin (düşük Vs30), koyu mor sağlam kaya (yüksek Vs30), gri ise Vs30 ölçümü olmayan istasyondur ve rampanın hiçbir ucuna atanmaz; renk ölçeği sol alttaki şeritte, uçlarındaki sayılar veri aralığının gerçek Vs30 sınırlarıdır. Kesikli mavi doğru modeldir: log PGA = a + b·log R biçiminde en küçük karelerle oturtulan azalım bağıntısı; çevresindeki soluk mavi kuşak bu doğrunun %95 güven bandıdır ve çözümün döndürdüğü band dizisinden olduğu gibi çizilir, yeniden hesaplanmaz. Sağ üstteki kutu uyumun sayısal karnesidir: R² doğrunun açıkladığı değişkenlik oranı, ρ Spearman sıra korelasyonu (negatif değer uzaklık arttıkça ivmenin düştüğünü söyler), eğim ± standart hatası ve regresyona giren kayıt sayısıdır. Nokta çapı bilgi taşımaz: bu ölçekte bir pikselle nicelik kodlanamaz, tek boy kullanılmıştır (Azalım regresyonu: log-log en küçük kareler + t-kuantili %95 güven bandı [Joyner ve Boore, 1981 geleneği] · sıra korelasyonu: Spearman, 1904 · Vs30/zemin sınıfı: TADAS–AFAD istasyon tablosu). Tablo 5. Gözlenen yer hareketi azalımı: log₁₀PGA = a + b·log₁₀R (tek olay, en küçük kareler) Kesişim a 4,14 ± 0,21 Eğim b −2,02 ± 0,10 Açıklanan değişkenlik R² 0,83 RMSE 0,30 Spearman ρ −0,91 p < 0,001 Kayıt sayısı 92 — Uzaklık aralığı 27–379 km 1,2 onlu PGA aralığı 0,03–16,81 %g — Vs30 eşleşen istasyon 35 renk kodlaması bu alt kümede Güven bandı %95 t = 1,99 Bu bir yer hareketi kestirim denklemi (GMPE) değildir; bu olayın gözlenen azalım eğimidir. Tablo 6. Dalga formu kaydının künyesi — 23.04.2025 Mw 6,2 çalışma olayı, KO.SILV istasyonu, algılayıcı ivmeölçer (SARA SA10, 2G 100Hz / SL06), dış merkez uzaklığı 25,5 km, geri azimut 184,5°; istenen pencere oluş anından 60 s önce – 600 s sonra; süzgeç öncesinde konik pencereyle yumuşatılan iki ucun her birinden 33 s kırpılmıştır; çözümlenen kayıt oluş anından 28 s önce başlar ve 568 s sonra biter (596 s); süzgeç Butterworth bant geçiren, sıfır fazlı (ileri–geri) 0,025–8,0 Hz (mertebe 2, etkin 4); spektrogram Hann pencereli kısa zamanlı Fourier dönüşümüyle (pencere 2,56 s) hesaplanmıştır; kayıt Kandilli Observatory And Earthquake Research Institute, Boğaziçi University (1971) künyeli KO ağına aittir ve KOERI veri merkezinin FDSN dataselect servisinden alınmıştır Bileşen Kanal Örnekleme (Hz) Süre (s) Örnek sayısı Tepe |genlik| (cm/s²) Z HNZ 100 596 59.588 11,0 N HNN 100 596 59.588 41,8 E HNE 100 596 59.588 51,0 Genlikler, cihaz yanıtı (kutup–sıfır aktarım işlevi) giderilerek cm/s² birimine çevrilmiştir. 4 Olay künyesi, konum güvenilirliği ve büyüklük mutabakatı 23.04.2025 tarihinde 09:49:10 UTC'de Marmara Denizi, Silivri (İstanbul) açığında, 40,8437°K, 28,2154°D koordinatlarında (AFAD çözümü), odak derinliği 4,9 km olan Mw 6,2 büyüklüğünde bir deprem kaydedilmiştir. Pencere kataloğunda, M ≥ 3,0 büyüklüğünde ve en az iki kurumun çözdüğü 141 olayda farklı kurum çözümleri arasındaki dış merkez farkının ortancası 2,0 km, yüzde doksanlık değeri 4,6 km olarak ölçülmüştür (aynı olaya ait çözümleri eşleştirme toleransı 56 km); bu ölçü kurumlar arası farktır, bir konum hatası kestirimi değildir ve eşleştirme toleransına koşulludur. Odak derinliği kurum çözümlerinde 4,9 ile 15,2 km arasında değişmektedir; olayın moment tensörü sentroid derinliği 12,0 km'dir (GCMT, çözülemeyen sentroid derinliğini sığ olaylarda 12 km'de sabit tutar; bu değer çözülmüş bir derinlik olmayabilir); bu değerlerin tümü sığ odak sınıfına düşer (h < 70 km). Uzak ağ çözümleri (INGV; derinlik 8,6 km · NIEP; derinlik 10,0 km · GSI; derinlik 7,6 km) bu karşılaştırmaya katılmamıştır. Olayın katalog kaydı GFZ, AFAD, EMSC, USGS, NIEP, INGV, GSI ve ISC çözümlerinin birleştirilmesiyle oluşmuştur; benimsenen hiposantr AFAD çözümüdür. Moment ölçeğindeki 4 kurum kaydı Mw 6,2 değerinde birleşmektedir; GCMT moment büyüklüğü Mw 6,25 olarak verilmektedir. Aktarılmış çözümler (ISC Mw 6,2; ISK çözümünün aktarımı; ISC Mw 6,3; NEIC çözümünün aktarımı) başka bir kurumun çözümünü yinelediğinden ayrı kurum ölçümü sayılmamıştır. Uzak ağ çözümleri (NIEP ML 6,2; GSI MLv 6,2; INGV Mwp 6,2) derinlik karşılaştırmasında olduğu gibi büyüklük karşılaştırmasına da katılmamıştır. Konum çözümünün yayımlanmış tek kalite ölçüsü şudur: varış artığı RMS = 0,64 s. Yatay ve düşey konum belirsizliği (ERH/ERZ) bu katalogda yayımlanmamıştır. Şekil 8a ve 8b: Kayıtta en büyük tepe genlik doğu–batı bileşendedir; tepe genliğin düşey bileşendeki değere oranı kuzey–güney bileşende 3,8, doğu–batı bileşende 4,6 olarak ölçülmüştür (Şekil 8a ve 8b). Şekil 8a. Solda dalga formu, sağda Hann pencereli kısa zamanlı Fourier spektrogramı (pencere 2,56 s, %50 örtüşme) verilir; P ve S varışları işaretlidir. Şekil kaydın sinyal taşıyan bölümünü gösterir; aralık lejanttadır. Dalga formunda yatay eksen olay anından geçen süre (s), düşey eksen cm/s² birimindedir ve bileşenler ortak ölçektedir; spektrogramda düşey eksen frekans (Hz), renk tepeye göre dB'dir ve üç bileşen ortak renk ölçeğindedir. Yatay bileşenlerin yönelimi bilinmediğinden döndürme yapılmamış, bileşenler kanal adlarıyla verilmiştir. Genlikler cihaz yanıtı giderilerek fiziksel birime çevrilmiştir. Kesikli düşey çizgiler kuramsal P ve S varışlarını gösterir (kayıt: KO ağı, KOERI veri merkezi, FDSN dataselect; süzgeç: Butterworth bant geçiren, sıfır fazlı, 0,025–8,0 Hz). Şekil 8b. Yatay eksen periyot T (s), düşey eksen %5 sönümlü spektral ivme Sa (g), mavi eğri kayıt, turuncu kesikli eğri tasarım zarfıdır. Şekil kaydedilen yer hareketinin tepki spektrumunu tasarım zarfıyla karşılaştırır, mavi eğri en yakın ivme-ölçer istasyonunun iki yatay bileşeninin geometrik ortalaması Sa(T), turuncu kesikli eğri aynı sahanın zemin sınıfı ve harita spektral ivme katsayılarıyla kurulan TBDY DD-2 tasarım spektrumu, gri noktalı eğri varsa TEC-2007 karşılığıdır; mavi eğrinin turuncu zarfı aştığı periyot bandı, o periyoda denk yapı stoğu için tasarım düzeyinin aşıldığı banttır (TBDY 2018 tasarım spektrumu; kayıt: FDSN ham ivme). 5 Kaynak fiziği: sismik moment ve enerji Sismik moment M₀ = 2,987×10¹⁸ N·m'dir (Mw 6,25; GCMT skaler momenti). Bu büyüklükten log₁₀E = 1,5·Mw + 4,8 bağıntısıyla türetilen nominal ışınan enerji E ≈ 1,5×10¹⁴ J'dür; değer Kanamori (1977) varsayımına (E/M₀ ≈ 5×10⁻⁵) dayanır ve ölçülmüş bir ışınan enerji değildir. Ampirik ölçekleme (Wells ve Coppersmith, 1994; doğrultu atımlı kolu) Mw 6,25 için 20,2 km yer altı kırık uzunluğu vermektedir. 6 Odak mekanizması, moment-tensör ayrışımı ve gerilme rejimi GCMT moment tensörü çözümünün düğüm düzlemleri doğrultu/eğim/kayma açılarıyla 83°/84°/−175° (NP1) ve 353°/85°/−6° (NP2) olarak verilmektedir; kayma NP1 üzerinde sağ yönlü doğrultu atım, NP2 üzerinde sol yönlü doğrultu atım niteliğindedir. Çözümün moment büyüklüğü Mw 6,25'tir. Mekanizma doğrultu atımlı faylanma sınıfındadır. İki blok birbirine göre yatay yönde kaymıştır — Kuzey Anadolu Fayı tipi hareket. GCMT deviatorik moment tensörünün lune ayrışımı %DC = 61,2, %CLVD = 38,8 vermektedir (γ = −10,5°; %ISO = 0 ve δ = 0 değerleri ölçüm değil, GCMT çözümünün deviatorik kısıtı gereğidir). Olayın |%CLVD| değeri bölgesel mekanizma kümesindeki 39 çözümün %62 yüzdeliğinde olup bölgesel dağılımın tipik aralığındadır (kümenin ortanca %DC değeri 67,9); tensör bileşenlerinin belirsizlikleri bu çalışmanın veri kümesine alınmadığından CLVD payı kaynak karmaşıklığı olarak yorumlanmamıştır. Ayrışım olayın kendi GCMT çözümü (±180 s eşleşmesi) tensöründen hesaplanmıştır. Olay merkezli mekanizma popülasyonundan yinelemeli gerilme inversiyonu (olay merkezinden ±1,2°; kataloğun bütün dönemi, çözüm yılları 1979–2025; n = 15; ortalama uyumsuzluk 22,1°) en büyük yatay sıkışma yönünü SHmax = 117° (%2,5–97,5 yeniden örnekleme aralığı: 108–133°) ve rejimi doğrultu atımlı faylanma olarak vermektedir; gerilme şekil oranı R = 0,26 (0,06–0,63) olarak kestirilmiştir. Odak mekanizması açılarına 10° standart sapmalı gürültü eklenerek yinelenen yeniden örneklemede aralık 106–130° olmaktadır; aralığın genişliği bu çalışmanın işletimsel eşiğinin (15°) üzerinde olduğundan yön gevşek kısıtlı sayılmıştır. Şekil oranı R = (σ₁ − σ₂)/(σ₁ − σ₃) biçiminde tanımlıdır (asal gerilmeler basınç pozitif, σ₁ ≥ σ₂ ≥ σ₃); 0'a yakın değer σ₂'nin σ₁'e, 1'e yakın değer σ₃'e yakın olduğunu gösterir. Bu değerler pencere olaylarının kendisine değil, olay merkezli mekanizma popülasyonunun gerilme alanına aittir. Bölgesel mekanizma kümesinin (çalışma kutusu her yönde 120 km genişletilerek; aynı dönem; n = 39) çözümleri Frohlich ve Apperson (1992) eşikleriyle (B dalımı > 60° doğrultu atımlı, P > 60° normal, T > 50° ters; geri kalanı eğik/karma) sınıflanmış ve Frohlich (1992) üçgeninde gösterilmiştir: 12 doğrultu atımlı, 11 normal, 1 ters ve 15 eğik/karma çözüm. Kümede en sık sınıf doğrultu atımlı faylanmadır: 39 çözümün 12'si (%31) bu sınıftadır. Oranın %95 Wilson (1927) aralığı %17–50'dir; aralık, Gardner ve Knopoff (1974) uzay–zaman pencereleriyle ayrılan 27 bağımsız kümeye göre hesaplanmıştır. Aralık bu çalışmanın işletimsel sınıf eşiğini (%45) içerdiğinden küme için sözel bir kinematik niteleme yapılmamıştır. Eşik kullanmayan en dik eksen sınıflamasında sayım 22 doğrultu atımlı, 16 normal ve 1 ters çözümdür; bu sınıflama eğik/karma çözümleri de en dik eksenlerine göre üç sınıftan birine atar. Bu tip sayımı ile gerilme tensöründen türetilen Anderson rejimi ayrı ölçütlerdir: sayım tek tek mekanizmaların eksen dalımlarını sınıflar, rejim ise popülasyona ortak tek bir gerilme alanı uydurulmasından çıkar; biri diğerinin doğrulaması değildir. Gerilme inversiyonuna giren olay merkezli mekanizma popülasyonunda (n = 15) aynı Frohlich ve Apperson (1992) eşikleriyle mekanizma karışımı 4 doğrultu atımlı, 4 normal, 1 ters ve 6 eğik/karma çözümden oluşmaktadır; bu popülasyon yukarıdaki bölgesel mekanizma kümesinden farklıdır. 7 Kırılma geometrisi ve gerçek kırık düzleminin kısıtlanması Çalışma kutusundaki sismisitenin yatay yayılımı 109,5 × 101,5 km boyutundadır (uzun × kısa eksen); olayların %95'i 0,0–17,4 km derinlik bandındadır (%2,5–97,5 yüzdelik); kayıtların önemli bölümü sabit derinlikli olduğundan bandın tabanı sismojenik kalınlık olarak yorumlanmamıştır (sabit derinlik payı Veri ve Yöntem bölümünde verilmiştir). Artçı bulutunun uzun ekseni 86° doğrultusundadır (%95 güven aralığı 83–89°); uzama oranı 2,19'dur (n = 1.037). Artçı kümesinin yatay boyutu 62,6 × 22,7 km olarak ölçülmüştür. Aynı bulutun %95 kovaryans elipsinin yarı eksenleri 35,0 ve 16,0 km'dir; yön ve uzama ölçüleri, McGuire vd.'nin (2002) telesismik ikinci moment ölçüsünün artçı konumlarına uyarlanmış vekilidir. Ana şok ile artçı sentroidi arasındaki ötelenme 10,9 km (oran 0,31, azimut 93°) olup kısmi tek taraflılığa işaret eder (tek/çift taraflılık eşikleri 0,2/0,5: bu çalışmanın işletimsel eşikleridir). Artçı uzanımına en yakın düğüm düzlemi NP1 olup doğrultu farkı 2,7°'dir. Gerilme alanı altındaki fay kararsızlık indeksleri I(NP1) = 0,984 ve I(NP2) = 0,744 olup aradaki fark 0,240 olarak ölçülmüştür. Bu çalışmada iki düzlemin ayırt edilmiş sayılması için benimsenen işletimsel ölçüt ΔI > 0,15 olup, bu eşik literatürden alınmamış, çalışmanın kendi kararı olarak belirlenmiştir. Ölçülen fark bu eşiğin üzerindedir; bu ölçüte göre kırık düzlemi adayı NP1'dir. Çalışma olayının Gardner–Knopoff kümesi (3 çözüm) dışlanarak yinelenen inversiyonda (n = 12) I(NP1) = 0,995 ve I(NP2) = 0,666 bulunmuştur; düzlem tercihi aynı kalmaktadır. Aynı gerilme tensörü altında Wallace–Bott kayma uyumsuzluğu (gözlenen kayma vektörü ile düzlem üzerinde gerilme tensöründen çözülen makaslama gerilmesi arasındaki açı; Wallace, 1951; Bott, 1959) NP1 için 3,2°, NP2 için 6,9° ölçülmüştür; fark 10° düzeyinin altında olduğundan bu ölçüt iki düzlemi ayırt etmez. Toplamda 2 bağımsız yöntemin 2'si NP1 düzlemini desteklemektedir; düzlem ikizliği bu ölçüde kırılmış sayılabilir. Şekil 9: Tektonik çerçeve haritası, çalışma alanını bölgesel fay sistemleri ve 3 GNSS istasyonunun yıllık hız vektörleri bağlamına oturtur (Şekil 9). Vektörler istasyonların levha-sabit çerçevedeki uzun dönemli hızlarıdır; pencere içindeki dizinin anlık deformasyonunu göstermez. Yayımlanmış odak mekanizması çözümleri Tablo A3'te verilmiştir. Şekil 9. Haritada odak mekanizması çözümleri, diri fay izleri ve GNSS hız vektörleri birlikte gösterilmiştir. Renkli dairelerde renk mekanizma sınıfını, çap büyüklüğü kodlar. Kırmızı çizgiler haritalanmış diri fay izleridir; dış merkeze en yakın adlı faylar harita üzerinde adlandırılmıştır. Mor oklar GNSS istasyonlarının yatay hız vektörleridir (başvuru oku ve en büyük hız lejanttadır). İçi boş halkalar M ≥ 5,0 olayları, küçük gri noktalar katalog sismisitesini, sarı yıldız çalışma olayının dış merkezini gösterir (GCMT mekanizmaları; GNSS: Nevada Geodetic Laboratory [NGL] MIDAS hızları, Blewitt vd., 2016, 2018; Avrasya-sabit çerçeve: GSRM v2.1, Kreemer vd., 2014; faylar: MTA TDFH-2026 [Elmacı vd., 2026]). 8 Dizi istatistiği Çalışma olayını izleyen 90 günlük dönemde, 56 km yarıçaplı Gardner–Knopoff uzay penceresi (Gardner ve Knopoff, 1974) içinde 1.037 izleyen olay kaydedilmiştir. Bunların en büyüğü, çalışma olayından 2 dakika sonra gerçekleşen Mw 5,9 büyüklüğündeki olaydır (23.04.2025 09:51:19 UTC); iki olayın dış merkezleri 9,3 km uzaklıktadır ve odak derinlikleri sırasıyla 4,9 ve 7,0 km'dir (ikinci olayın derinliği kurumun sabit derinlik atamasıyla [7,0 km] aynıdır ve ölçülmüş bir değer olmayabilir); iki olay arasındaki büyüklük farkı ΔM =0,3 (büyüklükler Mw 6,2 ve Mw 5,9) bu çalışmanın işletimsel ölçütünü (ΔM ≤ 0,3) sağladığından dizi bir çift deprem (doublet) niteliğindedir; çalışma olayı dizinin toplam sismik momentinin %74 kadarını taşımaktadır. İkinci olay, çalışma olayından yalnız 2 dakika sonra, ana şokun kodası içinde kataloglanmıştır; bu koşulda katalog büyüklüğü ve konumu, dalga alanlarının çakışması nedeniyle olağan belirsizliğinin üzerindedir ve kullanılan mekanizma arşivinde ikinci olaya ait bağımsız bir moment tensörü çözümü bulunmamaktadır; çift deprem sınıflaması bu katalog kaydına koşulludur. İzleyen olayların (M ≥ 1,7) günlük oranı, ilk ölçüm aralığında (9–19 saat) günde 150 olaydan (%95 güven aralığı 110–190) son ölçüm aralığında (41–90 gün) günde 1,7 olaya (%95 güven aralığı 1,3–2,2) inmiştir; ilk aralıktaki oran son aralıktakinin 84 katıdır (%95 güven aralığı 59–120) ve azalma kesin Poisson güven sınırlarıyla (Garwood, 1936) istatistiksel olarak ayırt edilebilir düzeydedir; ilk 5 saatin kaydı eksik olduğundan ilk ölçüm aralığı kaydın tamlaştığı andan sonraki ilk aralıktır. Omori–Utsu sönüm yasası n(t) = K/(t + c)ᵖ bu diziye en büyük olabilirlik yöntemiyle (Ogata, 1983) uydurulmuştur (n = 634 olay, 90 günlük pencere); p ve c değerleri bu çalışmanın bulgu ölçütünü karşılamadığından verilmemiştir. Değerlerin verilmemesinin gerekçesi ilk saatlerdeki katalog eksikliğidir. Uydurma ana şoktan başlamaktadır; tamlık eşiği ana şoku izleyen ilk pencerede 2,9'dur ve 1,7 değerine ana şoktan 5,1 saat sonra inmektedir. İlk saatlerin olay sayısı eksik olduğundan c yukarı yanlı olabilir, p de bu eksiklikten etkilenebilir. Sönüm bu nedenle yalnız yukarıda verilen gözlenen günlük oranlarla betimlenmiştir. Çalışma olayı ile izleyen en büyük olay arasındaki büyüklük farkı ΔM = 0,3 olarak ölçülmüştür (katalog büyüklükleri M 6,2 ve M 5,9); değer Båth yasasının (Båth, 1965) yaklaşık 1,2 birimlik farkıyla kıyaslandığında küçüktür. Aynı dizi için büyüklük–frekans (Gutenberg–Richter) bağıntısının ekstrapolasyonundan (Gutenberg ve Richter, 1944) türetilen en büyük olay kestirimi M* ≈ 5,7'dir (kestirimde kullanılan b = 0,71; 56 km yarıçaplı dizi penceresinde M ≥ 1,7 olan 634 izleyen olay üzerinden); bu, dizinin istatistiksel ölçek göstergesidir, gelecekteki bir olayın büyüklüğü değildir. Dizide gözlenen en büyük izleyen olay (M 5,9) bu kestirimi 0,2 birim aşmaktadır. Buradaki b, dizi penceresindeki izleyen olaylardan kestirilmiştir ve bölgesel sismisite bölümünde verilen olay sonrası b ile aynı çekinceyi taşır: ilk saatlerdeki katalog eksikliği nedeniyle b aşağı yanlı olabilir; b küçüldükçe M* büyüdüğünden kestirim yukarı yanlı olabilir: ilk 5,1 saat dışlanarak kurulan ikinci kestirimde (b = 0,81, olay sonrası dönemin ikinci b kestiriminden; M ≥ 1,7 olan 489 izleyen olay) M* ≈ 5,0'dır ve aynı alt listede gözlenen en büyük izleyen olay M 4,3'tür. Reasenberg–Jones dizi modelinin olasılıkları bu raporda verilmemiştir: model, Omori–Utsu uydurmasının p ve c değerlerini kullanır ve bu değerler bu çalışmanın bulgu ölçütünü karşılamadığından verilmemiştir. Artçı zonunun mekânsal evrimi R(t) = R₀ + a·log₁₀(t/t₀) biçiminde modellenmiş (Tajima ve Kanamori, 1985); R₀ = 20 km, a = 7,3 km/onluk (zamanın her on katına karşılık yarıçap artışı; boyutsuz oran 0,364, n = 1.037) bulunmuştur. Ölçülebilir log-zaman genişlemesi vardır (zaman–uzaklık permütasyonu p = 0,001; eğimin %95 yeniden örnekleme aralığı 5,1–10,2 km/onluk); literatürde afterslip cephesi ya da gözenek-basıncı difüzyonuyla ilişkilendirilir. Seçim yarıçapı sabit (56 km) olduğundan ve dizi oranı zamanla azalırken aynı alandaki arka plan etkinliği sabit kaldığından uzak olayların payı zamanla büyür; zarfın genişlemesinin bir bölümü bu seçim etkisinden kaynaklanabilir ve genişleme fiziksel bir cephe olarak yorumlanmamıştır. R(t) modeli artçı bulutunun istatistiksel sınır evrimini betimler; kırığın fiziksel ilerlemesinin doğrudan ölçümü değildir. Şekil 10a–10c: Kümülatif ışınan enerji basamakları, toplam boşalımın kaç olaya dağıldığını gösterir (Şekil 10a). Pencerede ışınan toplam enerji 2,05×10¹⁴ J'dür (nominal toplam; katalog büyüklüklerinden). Bekleme süresi serisi, ardışık olaylar arasındaki zaman farkını olay sırasına göre verir (Şekil 10b). Ortanca bekleme süresi 3,1 saat düzeyindedir (tam katalog); bu değerin onda birinden kısa 758 aralık ölçülmüştür (2.670 aralıkta); bu sayı Poisson (üstel bekleme) beklentisinin (178,8) üstündedir (binom P(X ≥ 758) < 0,001) ve tetiklenmiş etkinlikle uyumludur. Dış merkezler oluş zamanına göre renklendirilerek etkinliğin kadraj içinde nasıl dolduğu gösterilmektedir (2.671 olay; ilk–son olay arası 1.913 gün; Şekil 10c). Ağırlık merkezinin zaman içindeki yer değiştirmesi sismisite göçü bölümünde ölçülmüştür; bu panelde bir model oturtması yapılmamış, doğrusal/difüzif ayrımına gidilmemiştir. Pencere ile arka plan döneminin kıyası Tablo 7'de, raporlanmayan çözümlemeler ve eleme gerekçeleri Tablo A4'te, çekince düşülen çözümlemeler ve çekince gerekçeleri Tablo A5'te, çapraz-kaynak tekilleştirmede birleştirilen kayıt kümeleri ve tolerans duyarlılığı Tablo A6'da verilmiştir. Şekil 10a. Mavi basamak eğrisi kümülatif ışınan sismik enerjidir (ΣE, logaritmik eksen). Kesikli düşey çizgi çalışma olayını işaretler; en büyük tek katkı bu olaydır (Gutenberg ve Richter, 1956 enerji bağıntısı). Şekil 10b. Düşey eksen bir önceki olaydan geçen süredir (dakika, logaritmik). Mor çizgi ortanca süredir; turuncu daireler ortancanın onda birinden kısa aralıklardır. Daire çapı büyüklükle artar (seri: tekilleştirilmiş tam katalog). Şekil 10c. Daire rengi oluş zamanını (koyu mor en eski → sarı en yeni), çapı büyüklüğü verir. Öbür imler Şekil 3d'deki gibidir (kesikli dikdörtgen çalışma kutusudur). Tablo 7. Pencere ile arka plan döneminin kıyası — arka plan: pencerenin hemen öncesindeki 5 yıl (26.04.2015 – 24.04.2020), aynı kutu; sayım ve oran satırları eşiksiz tam katalogdan, b satırı ortak Mc üstünden Nicelik Pencere Arka plan (5 yıl) Kayıt sayısı 2.671 3.467 Oran (olay/gün) 1,39 1,90 Mc (dönemin kendi eşiği) 1,7 1,6 Eşik üstü olay sayısı (M ≥ 1,7) 1.417 1.356 b ± σb (ortak Mc = 1,7) 0,81 ± 0,02 1,03 ± 0,03 Derinlik ortancası (km) 7,0 7,0 Bağımsız olay (GK ayrıştırılmış) 881 (%33) 1.585 (%46) Bağımsız olay oranı (olay/gün) 0,46 0,87 Bağımsız olay satırları Gardner ve Knopoff (1974) uzay–zaman pencereleriyle ayrıştırılmış sayımdır; yüzde, ham kayıt içindeki payıdır. Arka plan döneminde kutuda M ≥ 5 bir deprem vardır (26.09.2019 M 5,7); Gardner–Knopoff penceresi (344 gün / 49 km) dönemin %12'sini kapsadığından bağımsız olay satırlarındaki fark ayrıştırmanın etkisini de taşır ve tek başına sismisite değişimi değildir. 9 Statik coulomb gerilme aktarımı ve gözlemsel sınaması ΔCFS alanı, yarı-sonsuz elastik ortamdaki dikdörtgen dislokasyon çözümüyle (Okada, 1992), kaynak fayla eş yönelimli alıcı düzlemde, etkin sürtünme katsayısı μ′ = 0,40 ile 4,9 km derinlikte ve 71 × 70 düğümlü ızgarada hesaplanmıştır. Gerilme aktarımı hesabının kaynak geometrisi ampirik ölçeklemeyle (Wells ve Coppersmith, 1994) kurulan, hiposantr merkezli dikdörtgenden alınmıştır (doğrultu/eğim/kayma 83°/84°/−175°; L = 20,2 km, W = 8,5 km). Bu geometri ölçülmüş bir kırık değil, bir çalışma varsayımıdır. Gözlemsel sınama olarak ΔCFS her artçının kendi hiposantrında, kaynakla eş yönelimli alıcı düzlemde hesaplanmıştır: 804 artçının 482 tanesi (%60) +0,1 bar üzerindeki yükleme alanında, 211 tanesi (%26) −0,1 bar altındaki gölge alanında, 111 tanesi iki eşik arasındaki yansız banttadır; kaynak düzleminin üstüne düşen 233 artçı bu sayımın dışında tutulmuştur. Yansız bant eşiği 0,1 bar olarak alınmıştır. Bu eşiğin karşılığı olan 0,01 MPa düzeyinin altındaki statik gerilme değişimlerinin saptanabilecek sayıda olay tetiklemeyebileceği öne sürülmüştür (Hardebeck vd., 1998). Karşılaştırma için bir boş model kurulmuştur: boş model, artçıların yerleşiminin gerilme değişimi alanından bağımsız olduğu varsayımını temsil eden uzamsal karşılaştırma modelidir ve burada olay öncesi sismisitenin konumlarından oluşur. Boş modelde yükleme alanına düşen pay %31 olarak ölçülmüştür (245/799); artçı payı ile boş model payı arasındaki fark 29,3 yüzde puanıdır (%95 güven aralığı 24,5 ile 33,8 arası; iki bağımsız oranın farkı için Wilson skor aralıklarını birleştiren Newcombe, 1998 yöntemi). Aralık sıfırı içermediğinden artçıların yükleme alanındaki payı boş modelin üzerindedir. Artçı konum belirsizliği bu sayımlara yayılmamıştır; işletimsel bir konum senaryosunda (yatay 2 km, derinlik 3 km standart sapma) artçıların %85 kadarının sınıfı değişmektedir; sınıflar katalog hiposantrlarına göredir ve alan tetiklenme kanıtı olarak değil, gerilme aktarımının yön ve mertebe betimlemesi olarak okunmalıdır. En uygun yönelimli alıcı düzlemlerle yapılan sayım bir bölgesel gerilme alanı varsayımı gerektirir: SHmax doğrultusu 128° ve doğrultu atımlı rejim çalışma olayının kendi mekanizmasından, gerilme şekil oranı 0,5 varsayılan değer olarak, diferansiyel gerilme 100 bar olarak alınmıştır. Bu bölgesel alan varsayımıyla (SHmax 128°; şekil oranı 0,5; 100 bar) sayım 548 yükleme, 169 gölge ve 87 yansız bant biçimindedir; diferansiyel gerilme 10 bar alındığında 684 yükleme, 43 gölge ve 77 yansız bant elde edilir (iki sayım arasında sınıfı değişen olay sayısı 138). Varsayılan bölgesel alan, olay merkezli mekanizma popülasyonunun gerilme inversiyonundan çalışma olayının Gardner–Knopoff kümesi (3 çözüm) dışlanarak (n = 12) elde edilen alandan (SHmax = 113°, şekil oranı 0,36) ayırt edilememektedir (128° doğrultusu olay merkezli inversiyonun açı gürültülü yeniden örnekleme aralığı olan 106–130° içindedir); birincil sayımda bu çalışmanın kuralı gereği çalışma olayının kendi mekanizmasından türetilen alan kullanılmış, inversiyon alanı duyarlılık olarak ayrıca sınanmıştır: aynı diferansiyel gerilmeyle inversiyon alanı 464 yükleme, 237 gölge ve 103 yansız bant vermektedir (sınıfı değişen olay sayısı 139). Sayım varsayılan gerilme büyüklüğüne ve gerilme alanının seçimine bu ölçüde bağlı olduğundan yorumlanmamıştır. Sonlu kaynak dikdörtgeni 83°/84°/−175° geometrisinde kurulmuştur (NP1; seçim ölçütü: haritalanmış diri fay izi doğrultusu). Alıcı düzlem kaynakla eş yönelimlidir; bu, gerilme değişimini kaynak fayın kendi geometrisi üzerinde okumak demektir ve başka yönelimli bir alıcı düzlem için lob–gölge deseni farklı çıkar. Alanın büyük bölümü küçük genliklidir: ızgaranın yalnız %27 kadarında |ΔCFS|, bu çalışmada yansız bant eşiği olarak alınan 0,1 bar'ı aşmaktadır. Düğüm değerlerinin ortancası −0,019 bar, %5–95 aralığı −0,63 ile 0,17 bar arası, %1–99 aralığı −4,7 ile 0,46 bar arası olarak hesaplanmıştır. Dislokasyon çözümünde gerilme kaynak dikdörtgeninin kenarlarında ıraksadığından alanın uç değerleri ızgara aralığına bağlıdır ve raporlanmamıştır. Alan iki bileşenine ayrılarak da incelenmiştir: makaslama gerilmesi değişimi Δτ ve fay düzlemine dik normal gerilme değişimi Δσₙ (ΔCFS = Δτ + μ′·Δσₙ). İki panel aynı kadraj ve aynı kaynak geometrisiyle çizildiğinden, birleşik alandaki desenin hangi bileşenden doğduğu doğrudan okunabilir. Kuzey Anadolu Fayı boyunca 1939–1992 arasında gerçekleşen on büyük (M ≥ 6,7) kırılmadan dokuzunun önceki şokların ΔCFS yüklemesiyle kırılmaya yaklaştırıldığı gösterilmiş, aynı çalışma sonraki 30 yıl için İzmit'in güneyinde büyük bir deprem olasılığını %12 olarak kestirmiştir (Stein vd., 1997); bu alanda hesaplanan yükleme lobları da aynı fiziksel çerçevede, bir tetiklenme kestirimi olarak değil segmentler arası yük aktarımı olarak okunmalıdır. Gözlemsel karşılık olarak β oran-değişim istatistiği (Matthews ve Reasenberg, 1988) hesaplanmış; 36×36 düğümlü haritada 844 düğümde oran artışı (β > 2), 44 düğümde sismik gölge (β < −2) ölçülmüştür (ana şok öncesi 5 yıl, sonrası 90 gün fiilî gözlem; yalnız kuramsal beklenen sayımı E ≥ 1 olan 1.144 düğüm değerlendirilmiştir; n = 2.671). Bu sayımlar tekil düğüm eşiğine göredir: 1.144 düğüm birlikte sınandığında, gerçek bir değişim olmasa dahi her yönde yaklaşık 26 düğümün eşiği yalnız şans eseri aşması beklenir; düğümler örtüşen toplama yarıçapları nedeniyle bağımsız da değildir. Tekil düğüm sayısı bu nedenle tek başına anlamlılık kanıtı sayılmamıştır. Model loblarıyla örtüşme kanıt niteliğindedir, öngörü değildir. Şekil 11: Büyüklük dağılımı ve kümülatif eğri, kataloğun hangi büyüklükten itibaren tam sayıldığını görsel olarak sınar (Şekil 11). Mc altındaki düşüş fiziksel bir eksiklik değil, ağ duyarlılığının sınırıdır: küçük olaylar meydana gelmiş ancak yeterli istasyonda kaydedilemedikleri için katalogda yer almamıştır. Tüm büyüklük–frekans istatistikleri yalnız Mc üstü örneklemle kurulmuştur; eşik altı veriyi katmak b değerini sistematik olarak düşürürdü. Kurumlar arası büyüklük karşılaştırması Tablo 8'de verilmiştir. Şekil 11. Tamlık büyüklüğü Mc = 1,7 olarak benimsenmiştir (b-kararlılığı ölçütü); bu eşikte uyum iyiliği %98 düzeyindedir; pencerenin en büyük olayı çalışma olayıdır (Mw 6,2). Mavi çubuklar 0,1 genişliğindeki büyüklük sınıflarına düşen olay sayısıdır (sol eksen); turuncu eğri kümülatif N(≥M) sayımıdır (sağ eksen). Mor kesikli çizgi tamlık büyüklüğüdür; altındaki sınıflar açık dolguludur ve b değeri kestirimine girmez (tam katalog, n = 2.671). Tablo 8. Kurumlar arası büyüklük karşılaştırması Kurum Büyüklük Tür NIEP 6,2 ML GSI 6,2 MLv AFAD 6,2 Mw INGV 6,2 Mwp USGS 6,2 Mww ISC 6,2 Mw ISC 6,3 Mw EMSC 6,2 Mw GFZ 6,2 Mw GCMT (moment) 6,25 Mw Moment büyüklüğü ölçeğindeki 4 kurum değeri aynıdır (6,2). Aktarılmış çözümler (ISC Mw 6,2; ISK çözümünün aktarımı; ISC Mw 6,3; NEIC çözümünün aktarımı) başka bir kurumun çözümünü yinelediğinden ayrı kurum değeri sayılmamıştır. Öteki ölçek sınıflarındaki değerler ayrı niceliklerdir ve bu karşılaştırmaya katılmamıştır: NIEP ML 6,2 (yerel büyüklük; uzak ağ çözümü); GSI MLv 6,2 (yerel büyüklük; uzak ağ çözümü); INGV Mwp 6,2 (hızlı moment kestirimi; uzak ağ çözümü). GCMT satırı moment tensörü referansıdır ve kurum sayımına dâhil değildir. 10 Bölgesel sismisite ve tarihsel bağlam Olay merkezli bölgesel katalogdan Mc = 1,7 tamlık eşiğinin üzerinde b = 0,81 ± 0,02 kestirilmiştir (eşik üstü N = 1.417; toplam 2.671 kayıt). Gutenberg–Richter bağıntısının a değeri 4,53, yıl ve km² başına normalleştirilmiş değeri a′ = −0,29 olarak hesaplanmıştır (5,2 yıl, 12.500 km²). Katalog büyüklüklerinin %99 kadarı ML türündedir; moment büyüklüğü ölçeğindeki kayıtların payı %1 düzeyindedir. b değeri büyüklük ölçeğine bağlı olduğundan ve b'nin standart sapması yalnız örnekleme belirsizliğini taşıdığından b, b = 1 referansıyla ya da başka katalogların b değerleriyle anlamlılık sınamasına sokulmamıştır. Tamlık eşiği ve b, büyüklük örnekleminin 1.000 yeniden örneklemesinde birlikte yeniden kestirilmiştir: %16–84 yüzdelik aralığı Mc için 1,7–1,9, b için 0,79–0,83 olarak bulunmuştur. Tarihsel eşik üstü kayıtlar, çalışma olayından önceki dönem için iki halkalı bir ölçütle derlenmiştir: 150 km yarıçapta M ≥ 6,0 (10 kayıt) ve 60 km yakın kuşakta ayrıca 5,0 ≤ M < 6,0 (11 kayıt); toplam 21 kayıt. Derlemedeki en büyük olay 1999 yılında, dış merkeze 144 km uzaklıkta gerçekleşen M 7,6 depremidir. Derlemenin öteki büyük kayıtları şunlardır: 1953 M 7,3 (89 km); 1912 M 7,2 (103 km); 1964 M 6,8 (66 km); 1912 M 6,7 (87 km). Derlemenin dış merkeze 20 km'den yakın 4 kaydı şunlardır: 26.09.2019 M 5,7 (4,2 km); 24.04.1988 M 5,3 (9,4 km); 22.10.1905 M 5,8 (9,6 km); 13.03.1952 M 5,4 (14 km). Gardner–Knopoff uzay–zaman pencereleriyle ayrıştırılmış bağımsız M ≥ 6,2 olaylar 100 km yarıçaplı alanda çalışma olayından önce 5 kez gözlenmiştir (125 yıllık gözlem süresi). Ayrıştırma öncesinde aynı alanda eşik üstü 6 kayıt bulunmaktadır; bunların 5'i bağımsız olaydır. Bağımsız olayların gözlenen ortalama yinelenme aralığı T = 25 yıldır (%95 güven aralığı 11–77 yıl; kesin Poisson sınırları: Garwood, 1936). Kataloğun bu büyüklükteki tamlık başlangıcı saptanamadığından gözlem süresi kataloğun başından (1900) sayılmış ve katalog bu süre boyunca M ≥ 6,2 için tam varsayılmıştır; varsayım sınanamadığından değer, eksik erken dönem kayıtları ölçüsünde yanlı olabilir. 11 Arka plan dönemi karşılaştırması Çalışma olayını izleyen 90 günlük dönemde 56 km yarıçaplı dairede ve olay sonrası dönem ile arka plan döneminin ortak tamlık eşiğinde (M ≥ 1,7) 634 olay kaydedilmiştir; bu sayı 7,0 olay/gün oranına karşılık gelir. Çalışma penceresinden önceki ve onunla örtüşmeyen 5 yıllık arka plan dönemi (26.04.2015 – 24.04.2020) aynı dairede ve aynı eşikte 997 olay içermektedir; bu dönemin oranı 0,55 olay/gün düzeyindedir. Oran katı 13'tür (%95 güven aralığı 12–14); aralık, iki Poisson sayımı için kesin koşullu aralıktır (Clopper ve Pearson, 1934). Aralık, sayımların bağımsız Poisson olduğu varsayımına dayanır; ayrıştırılmamış (kümelenmiş) sayımlarda gerçek belirsizlik daha geniştir. Ana şoku izleyen ilk saatlerde katalog küçük olaylarda eksik olduğundan (ilk pencerede tamlık eşiği 2,9) olay sonrası sayım ve dolayısıyla oran katı alt sınırdır; güven aralığı bu eksikliği taşımaz. Olaydan önceki 365 günün aynı dairedeki oranı arka plan oranının altındadır (0,42 kat; %95 güven aralığı 0,33–0,52); arka plan dönemi kendi içinde dizi sönümlerini de taşıdığından ve ağ duyarlılığı dönemler arasında değişebildiğinden bu düşüklük olay öncesi bir sakinleşme kanıtı olarak yorumlanmamıştır; sınama yalnız anılan daireyi kapsar, çalışma kutusunun tamamı için yapılan dönem bölütlemesi başka bir alanı ölçer. Arka plan döneminin b değeri, çalışma kutusunun tamamında ve pencereyle aynı tamlık eşiğinde (Mc = 1,7) kestirilmiştir: b = 1,03 ± 0,03 (N = 1.356; belirsizlik kestiricisi: Shi ve Bolt, 1982). Pencere değeriyle farkı |Δb| = 0,22, birleşik belirsizlik 0,04 değerindedir; fark birleşik belirsizliğin iki katını (0,08) aştığından iki dönem b bakımından ayrışmaktadır (fark, birleşik belirsizliğin 6,0 katıdır). Birleşik belirsizlik yalnız örnekleme belirsizliğini taşıdığından bu ayrışma, b değerinde fiziksel bir değişimin kanıtı olarak yorumlanmamıştır. İki dönem zamanda örtüşmemektedir. Arka plan dönemi çalışma kutusunda büyük bir depremi ve dizisini içermektedir (tarihsel derlemeden: 26.09.2019 M 5,7). Bu depremin Gardner–Knopoff zaman penceresi (0,9 yıl) arka plan döneminin zamanca %12'sini kapsadığından dönemin olay sayısı ve oranı, ayrıştırılmış (bağımsız) sayım dâhil, bu diziden etkilenir; arka plan oranı bu nedenle diziden arınmış bir taban değildir. 12 Sismisite göçü ve dönem bölütlemesi Sismisitenin ağırlık merkezi, zaman sırasına göre ilk %10 ve son %10 olay (her dilimde 267 olay) arasında 7,6 km yer değiştirmiştir (azimut 33°; iki dilimin ortalama zamanları arasında 1.691,8 gün; ortalama 4,5 m/gün). Bu ölçü iki ortalamanın farkıdır; bir göç modeli uydurması değildir. Son dilimin ortalama zamanı çalışma olayından sonradır; dilim büyük ölçüde olayı izleyen diziden oluştuğundan bu fark, dizinin önceki sismisiteye göre konumunu gösterir ve pencere boyunca süren bir göç olarak yorumlanmamıştır. Duyarlılık olarak dış merkez koordinatlarının zamana göre doğrusal eğilimi 61° yönünü vermektedir; iki kestiricinin yönleri arasındaki fark 28°'dir (ağırlık merkezi farkı pencerenin iki ucunu, regresyon bütün pencereyi tartar). Eğilimin anlamlılığı, kümelenmeye karşı etkin örneklem büyüklüğüyle (netkin; Gardner–Knopoff bağımsız küme sayısı ile birinci dereceden öz bağlanım ve öz ilişki düzeltmelerinin en küçüğü) ve Fisher z dönüşümüyle sınanmıştır: kuzey–güney bileşeninde r = 0,11, netkin = 15 ile |z| = 0,4; doğu–batı bileşeninde r = 0,15, netkin = 48 ile |z| = 1,0. |z| değerleri 1,96 eşiğinin altında kaldığından eğilim istatistiksel olarak sıfırdan ayırt edilememektedir. Dönem yapısını belirlemek için katalog, parçalı sabit oranlı bir Poisson süreci olarak modellenmiş ve değişim noktası başına BIC (Bayesçi bilgi ölçütü) cezasıyla bölütlenmiştir; bölütleme, 2.671 olayın kümülatif eğrisinin eşit aralıklı 800 noktalık örneği üzerinde yapılmıştır. Bölütleme 9 bölüt vermiştir; bölütlerin süresi ve olay oranı zaman sırasıyla şöyledir: 1.318 gün, 0,63 olay/gün; 1,3 gün, 63,8 olay/gün; 13 gün, 8,1 olay/gün; 91 gün, 2,2 olay/gün; 400 gün, 1,0 olay/gün; 0,5 gün, 534,2 olay/gün; 3,1 gün, 91,1 olay/gün; 20 gün, 11,3 olay/gün; 66 gün, 3,8 olay/gün. Pencerenin toplam sismik momenti 4,08×10¹⁸ N·m'dir (nominal: moment türü olmayan büyüklükler moment büyüklüğü sayılarak; çalışma olayı bu toplama Mw 6,25 moment tensörü büyüklüğüyle girmiştir; ölçülmüş bir moment toplamı değildir); çalışma olayının bu toplamdaki payı %73'tür. Moment bütçesinin üst kanalında (en büyük katalog büyüklüğünün 1,0 birim altına kadar: M ≥ 5,2) 2 olay toplam nominal momentin %95 kadarını, kalan 2.669 olay %5 kadarını taşımaktadır. 13 Yer hareketi, makrosismik şiddet ve mühendislik kıyası Şiddet-azalım bağıntısıyla (Allen vd., 2012) modellenen alan, dış merkez yakınında MMI VIII düzeyinde tepe şiddet vermektedir (hesap odak derinliği 4,9 km); MMI IV eşiği dış merkezden yaklaşık 150 km uzaklığa kadar aşılmaktadır. Modelde yerel zemin etkisi ayrıca hesaba katılmamıştır. Topluluk şiddeti verisi (USGS “Did You Feel It?”, DYFI) 937 bildirim ile topluluk ondalık şiddeti (CDI) 7,3 değerini vermektedir (USGS PAGER uyarı düzeyi: turuncu). USGS ShakeMap model şiddeti MMI 8,0 olup iki değer arasındaki fark 0,7 birimdir; ShakeMap topluluk bildirimlerini gözlem olarak özümsediğinden bu uyum bağımsız bir doğrulama değildir. Bu çalışmanın şiddet-azalım modeliyle (Allen vd., 2012) kestirilen tepe şiddeti (MMI 7,9) topluluk gözlemiyle bir birim içinde uyumludur. Topluluk şiddeti ve model şiddeti değerleri ürünlerin 23.08.2026 16:53:24 UTC'deki durumuna aittir; bildirim sayısı ve şiddet değerleri sonraki güncellemelerle değişir. KO.SILV istasyonunun (R = 25,5 km, İstanbul) ham ivme kaydından, sayaç değerleri kanal duyarlılığıyla fiziksel birime dönüştürülerek %5 sönümlü elastik tepki spektrumu SDOF sayısal integrasyonuyla hesaplanmıştır. Yatay bileşenlerin geometrik ortalaması T = 0,18 s periyodunda Sa = 0,19 g tepe değerine ulaşmakta, zemin ivmesi PGA = 0,056 g ölçülmektedir (kayıt kaynağı: KOERI). İstasyon zemin koşulu Vs30 = 740 m/s olup TBDY-2018'e göre ZC sınıfındadır (TADAS istasyonu 3404, 1,4 km uzaklıkta; harita parametreleri Ss = 0,786, S₁ = 0,231, 475 yıllık PGA = 0,323g). TBDY-2018 DD-2 elastik tasarım spektrumu (ZC, SDS = 0,943g, SD1 = 0,347g, TA = 0,073 s, TB = 0,367 s) ile kıyaslandığında KO.SILV kaydında gözlenen/tasarım oranı en çok 0,20 olarak ölçülmüştür; zarf bu kayıtta hiçbir periyot bandında aşılmamıştır. Fiziksel tutarlılık denetiminden geçen 5 istasyonun her biri kendi zemin sınıfının tasarım spektrumuyla kıyaslandığında en büyük gözlenen/tasarım oranı 0,51'dir (KO.GUZE, R = 30,1 km, T = 0,33 s, ZD sınıfı); zarf hiçbir istasyonda aşılmamıştır. Çevredeki 4 ivme-ölçer istasyonu ana istasyonla birlikte 26–32 km gibi dar bir uzaklık aralığındadır (0,10 onlu); bu aralıkta PGA'nın uzaklıkla azalımı gözlenmemektedir (Spearman ρ = 0,80, p = 0,13, n = 5). Kayıt ağının tamamı kullanıldığında yer hareketinin uzaklıkla azalımı doğrudan ölçülebilmektedir: 92 kuvvetli yer hareketi kaydına oturtulan log₁₀PGA = a + b·log₁₀R doğrusu a = 4,14 ± 0,21, b = −2,02 ± 0,10 vermekte, açıklanan değişkenlik R² = 0,83 olmaktadır (uzaklık aralığı 27–379 km, 1,2 onlu). Uzaklık–genlik ilişkisinin sıra korelasyonu Spearman ρ = −0,91'dir (n = 92, p < 0,001); negatif işaret uzaklık arttıkça ivmenin düştüğünü doğrular. Bu doğru bu olaya özgü gözlenen azalımdır; yayımlanmış bir yer hareketi kestirim denklemi (GMPE) değildir ve başka olaylara uygulanamaz. Spektral karşılaştırma geçmiş yer hareketinin mühendislik değerlendirmesidir; yapısal karar için sahaya özel zemin etüdü esastır. 14 Dalga formu kaydı Olayın dalga formu KO.SILV istasyonunda kaydedilmiştir (dış merkez uzaklığı 25,5 km, geri azimut 185°; algılayıcı: ivmeölçer) ve 3 bileşen (Z, N, E) 100 Hz örnekleme sıklığıyla incelenmiştir. Kayıt KOERI veri merkezinin FDSN dataselect servisinden alınmıştır; istasyon KO ağına aittir ve ağın künyesi Veri Erişilebilirliği bölümünde verilmiştir. Veri merkezinden istenen pencere oluş anından 60 s önce başlayıp 600 s sonra bitmektedir; süzgecin kenar etkisini taşıyan uçlar atıldığından (her iki uçtan 33 s) çözümlenen kayıt oluş anından 28 s önce başlar ve 596 s sürer. Kayıtlara Butterworth bant geçiren, sıfır fazlı (ileri–geri) süzgeç uygulanmıştır (0,025–8,0 Hz, mertebe 2, ileri–geri geçişle etkin mertebe 4); sıfır fazlı geçiş faz gecikmesi üretmez, ancak nedensel olmadığından keskin varışların önünde düşük genlikli yapay salınım oluşturabilir. Cihaz yanıtı giderilmiştir (kutup–sıfır aktarım işleviyle); genlikler cm/s² biriminde verilmiştir. Kuramsal P ve S varışları oluş anından 5,16 s ve 9,04 s sonradır (Kalafat vd., 1987 hız modeli). Sonuç ve değerlendirme 23.04.2025 tarihli Silivri (İstanbul) depremi (Mw 6,2; odak derinliği 4,9 km), Marmara Denizi ve Kuzey Anadolu Fayı kuzey kolu bölgesinde meydana gelmiştir; dış merkeze en yakın haritalı faylar Kuzey Anadolu Fay Zonu'na bağlı bir fay parçası (0,8 km) ve Mecidiye Fayı (59 km) olarak belirlenmiştir. GCMT moment tensörü çözümü (M₀ = 2,987×10¹⁸ N·m; Mw 6,25) NP1 düğüm düzlemi üzerinde sağ yönlü doğrultu atım, NP2 üzerinde sol yönlü doğrultu atım niteliğinde kaymaya karşılık gelmektedir; çift kuvvet payı %61 düzeyindedir. Artçı bulutunun uzun ekseni 86° doğrultusundadır ve NP1 düğüm düzlemine yakındır (doğrultu farkı 3°); gerçek kırık düzlemi NP1 olarak kısıtlanmıştır. Olayın dizisi çift deprem olarak sınıflanmıştır: çalışma olayını 2 dakika sonra Mw 5,9 büyüklüğünde ikinci bir olay izlemiş ve iki olayın büyüklük farkı (ΔM = 0,3) bu çalışmanın işletimsel ölçütünün (ΔM ≤ 0,3) içinde kalmıştır. Sınıflama, ana şokun kodası içinde kataloglanan ikinci olayın katalog büyüklüğüne koşulludur. Olay merkezli mekanizma popülasyonunun gerilme inversiyonu en büyük yatay sıkışma yönünü SHmax = 117° (odak mekanizması açılarının belirsizliğini de içeren yeniden örnekleme aralığı 106–130°; yön gevşek kısıtlı) ve rejimi doğrultu atımlı faylanma olarak vermektedir; olayın mekanizması bu gerilme alanıyla uyumludur. Büyüklük–frekans dağılımı Mc = 1,7 tamlık eşiğinin üzerinde b = 0,81 ± 0,02 vermiştir (N = 1.417). Bu değerlendirme mevcut katalog ve model varsayımlarıyla sınırlıdır ve deprem tahmini içermez; deprem tehlikesi iletişiminde tekil olay analizleri değil, olasılıksal tehlike modelleri ve yerel zemin koşulları esas alınmalıdır. Veri ve Yöntem sınırları Bu çalışmadaki her sayı, olay merkezli katalog sorgusunun ve aynı olay için derlenen yardımcı veri setlerinin verisinden hesaplanmıştır; hesaplanamayan hiçbir nicelik kestirimle doldurulmamıştır. Veri eksikliği nedeniyle kurulamayan çözümlemeler şunlardır: kosismik yatay yer değiştirme karşılaştırması, kosismik düşey deformasyon alanı ve kayma modelinin yüzey izdüşümü, sonlu fay modelinin kayma dağılımı yerel arşivde bulunmadığından kurulamamış; bağımsız konum sınaması, yakın istasyon kayıtlarında P artığı hesaplanamadığından kurulamamıştır. Birleşik katalog dış kataloglarla olay düzeyinde karşılaştırılmamıştır; katalog alımında hiçbir kurum raporu bulunmayan olaylar sayımlara girmemiştir. Artçı sayıları ve onlara dayanan oranlar bu nedenle alt sınır olarak okunmalıdır. Çözümlemelerin rapora girişi önceden tanımlı ölçütlerle belirlenmiştir: verisi bulunmayanlar yukarıda sayılmıştır (veri yeterliliği); örneklemi ya da gözlem süresi bu çalışmanın alt sınırının altında kalan (istatistiksel güç) ve yöntemin kendi ölçütüyle güvenilir bulunmayan (yöntemin kendi güvenilirlik beyanı) 8 çözümleme raporlanmamış ve gerekçeleriyle birlikte ekteki raporlanmayan çözümlemeler çizelgesinde listelenmiştir; örneklemi, belirsizliği ya da girdi verisi eşiğe yakın kalanlar elenmemiş, çekinceyle raporlanmıştır. Çekinceyle raporlanan çözümlemeler şunlardır: Omori–Utsu artçı sönümü, Reasenberg–Jones artçı dizisi oranı, yinelenme aralığı (nadirlik), mekanizma sınıflarının dağılımı (Frohlich üçgeni) ve artçı dönemi b değeri. Her çekincenin gerekçesi ve ölçüsü ilgili bölümde ve ekteki çekince çizelgesinde verilmiştir; bu çözümlemelerin değerleri bulgu olarak değil, belirtilen sınırla birlikte okunmalıdır. İstatistikler 24.04.2020 – 22.07.2025 döneminde, olay merkezli kutuda taranan 2.671 kayıt üzerinden üretilmiştir. Kurum hiposantrları yeniden konumlandırılmamıştır; konum ve derinlik belirsizlikleri kurum çözümlerinin kalitesiyle sınırlıdır. Katalog tamlığı zamanla ve büyüklükle değişmektedir; uzun dönemli sayımlara dayanan ölçüler (tarihsel derleme, yinelenme aralığı, arka plan oranı) erken dönem kayıtlarının eksikliğinden etkilenir. Ek A — Çizelgeler Tablo A1. Derinlik ölçüleri — her satır kendi tanımıyla verilmiştir; derinlikler kurum çözümlerinden olduğu gibi alınmıştır (topografyaya indirgeme yapılmamıştır) Nicelik Değer Ölçüt / kaynak Derinlikli kayıt sayısı 2.671 tekilleşmiş katalog Ortanca derinlik 7,0 km %50 yüzdelik · tüm kayıtlar (n = 2.671) Ortanca derinlik (serbest) 8,2 km 0/5/7/10/33 km atamaları dışlandı · n = 1.586 (1.085 kayıt elendi) Yoğunlaşma aralığı 4,2–15,3 km %5–95 yüzdelik Derinlik bandı 0,0–17,4 km %2,5–97,5 yüzdelik · geometri çizelgesindeki bantla aynı ölçü Ham uçlar 0,0 ile 35,2 km arası en sığ / en derin kayıt Histogram tepesi 7–8 km 1.254 olay · 1 km'lik aralık Sabit derinlik yığını 7,0 km · %36 958/2.671 olay Varsayılan sabit derinlikler 127 olay 0/5/10/33 km · n = 2.671 Tablo A2. Çalışma alanındaki adı bulunan diri fay izleri — fay katmanının aynı adlı parçaları uçtan uca dikilerek kurulan 95 izden (4 ad) uzunluğa göre en uzun 8 tanesi, 1 ad altında; kaynak: MTA TDFH-2026 (Elmacı vd., 2026) Fay / fay sistemi Dış merkeze uzaklık (km) İz uzunluğu, parçalar toplamı (km) Parça Kayma türü Kuzey Anadolu Fay Zonu 0,8 207,5 8 SaD İz uzunluğu haritalanmış parçaların toplamıdır (parçalar arasındaki boşluklar sayılmaz); uzaklık, en yakın parçanın dış merkeze yatay uzaklığıdır. Şu ad tek bir fayın değil, izlerin bağlı olduğu fay sisteminin adıdır; satır o sisteme bağlı listelenen parçaları verir (aynı adı taşıyan izlerin kutudaki toplam uzunluğu ayraç içinde): Kuzey Anadolu Fay Zonu (274,6 km). Kayma türü kodu: SaD sağ yönlü doğrultu atımlı. Tablo A3. Çalışma alanı ve çevresindeki yayımlanmış odak mekanizması çözümleri — 39 çözümden Mw'ye göre en büyük 20 tanesi listelenmiştir (arama kutusu ±120 km genişletilmiş) # Tarih Enlem (°K) Boylam (°D) Doğrultu (°) Eğim (°) Kayma (°) Mw Tip 1 17.08.1999 40,75 29,86 182 74 3 7,57 doğrultu atımlı 2 23.04.2025 40,83 28,19 83 84 −175 6,25 doğrultu atımlı 3 10.08.2025 39,37 28,02 305 42 −82 6,18 normal 4 05.07.1983 40,33 27,23 254 49 −173 6,08 eğik/karma 5 13.09.1999 40,71 30,05 268 59 −176 5,78 eğik/karma (eşiğe yakın) 6 26.09.2019 40,90 28,15 273 49 144 5,67 ters (eşiğe yakın) 7 11.11.1999 40,74 30,27 301 50 −175 5,63 eğik/karma 8 21.10.1983 40,13 29,38 217 90 180 5,41 doğrultu atımlı 9 28.09.2025 39,28 28,91 73 46 −142 5,34 eğik/karma 10 03.11.2010 40,42 26,33 254 85 −177 5,33 doğrultu atımlı 11 18.07.1979 39,67 28,66 111 34 −85 5,31 normal 12 24.04.1988 40,90 28,11 356 71 −11 5,28 doğrultu atımlı 13 06.07.2003 40,42 26,13 73 77 173 5,24 doğrultu atımlı 14 25.07.1999 39,31 28,00 250 67 −158 5,21 eğik/karma (eşiğe yakın) 15 29.09.1999 40,74 29,35 66 48 −171 5,16 eğik/karma 16 31.08.1999 40,71 29,95 329 33 −22 5,15 eğik/karma 17 19.08.1999 40,62 29,14 273 45 −120 5,13 normal 18 10.01.2023 39,47 26,25 330 52 −23 5,12 eğik/karma 19 23.04.2025 40,85 28,27 353 79 −11 5,12 doğrultu atımlı 20 20.02.2019 39,69 26,40 331 54 −42 5,11 eğik/karma Tip, P, T ve B eksen dalımlarına göre Frohlich ve Apperson (1992) sınıflarıdır: B > 60° doğrultu atımlı, P > 60° normal, T > 50° ters; hiçbiri sağlanmazsa eğik/karma; “eşiğe yakın”: sınıfı belirleyen eksenin dalımı sınıf eşiğinden en çok 5° ayrılır (atama çözümdeki küçük farklara duyarlıdır). Tüm çözümler GCMT kataloğundandır: Mw moment tensöründen, enlem ve boylam kaydın başvuru hiposantrındandır (moment tensörünün ağırlık merkezi konumu değildir). Aynı olayın tarihsel çizelgedeki büyüklüğü (ISC-GEM Mw ya da katalog M) ve konumu başka kaynaktandır: büyüklük ayrışabilir, iki konum eşleşen olaylarda en çok 14,3 km ayrışır (24.04.1988); iki çizelge aynı olayı iki kaynakla verir, çelişki değildir. Uzay–zaman bağımsızlığı: Gardner ve Knopoff (1974) pencereleriyle 27 bağımsız küme (en büyük küme 6 çözüm). Tablo A4. Önceden tanımlı ölçütleri sağlamadığı için raporlanmayan çözümlemeler Çözümleme Kapı Eşik · mevcut Gerekçe Mekanizma arama penceresindeki çözümler istatistiksel güç n ≥ 3 · mevcut 2 Çalışma olayı çevresindeki mekanizmalar, kırılan fay sisteminin kinematiğini tek tek çözümlerden daha güvenilir gösterir; arama penceresi dizinin kendisi değildir ve zaman sınıfları (ana şoktan önce, ana şok, ana şoktan sonra) pencere kuralından gelir, öncü ya da artçı nitelemesi taşımaz. Bu olayda: kullanılan arşivde (GCMT) arama penceresinde bulunan mekanizma sayısının yetersizliği (n = 2 < 3). Kayma yönlerinin ana fay doğrultusuna uyumu (kanallanma) istatistiksel güç n ≥ 3 · mevcut 2 Kanallanma, kaymanın ana fay yüzeyine ne kadar bağlı kaldığını ölçer; dik uzaklık dış merkez konum hatasını taşıdığı için birkaç kilometrelik farklar tek başına yorumlanmaz. Bu olayda: ana faya uzaklığı ve kayma azimutu birlikte çözülen mekanizma sayısının yetersizliği (n = 2 < 3). GNSS gerinim hızı alanı istatistiksel güç n ≥ 6 · mevcut 3 Gerinim hızı, üçgen köşelerindeki istasyonların yatay hız farklarından kenar uzunluğu değişimiyle hesaplanır; ağın kurulabilmesi için en az 6 istasyon gerekir ve alan, istasyonların seyrek olduğu kenarlarda zayıf kısıtlıdır. Bu olayda: üçgen ağı kuracak GNSS istasyonu sayısının yetersizliği (n = 3 < 6). Gerilme düşümü Δσ yöntemin kendi güvenilirlik beyanı — Gerilme düşümü ancak kaynak boyutu bağımsız ölçüldüğünde (kayma modeli ya da kırık dörtgeni) ölçümdür; boyut büyüklükten ölçeklendiğinde değer ölçekleme bağıntısının yeniden ifadesidir. Artçı zonu yarıçapına dayanan dairesel çatlak kestirimi (Eshelby, 1957) yalnız duyarlılık olarak verilir. Bu olayda: kaynak boyutunun bağımsız ölçülmeyip büyüklükten ölçeklenmesi — değer ölçeklemenin yeniden ifadesidir, ölçüm değildir. Hiposantr bulutuna düzlem oturtma (PCA) yöntemin kendi güvenilirlik beyanı — Ana bileşen çözümlemesiyle oturtulan düzlem, ancak bulut düzlemselse, bu olayın artçı bulutuna oturtulmuşsa, bulutta en az 50 olay varsa ve kurum varsayılanı (sabit) derinlikli kayıtlar ayrıldıktan sonra oturtma için en az 12 nokta kalıyorsa kırık düzlemi olarak yorumlanabilir (işletimsel ölçütler). Bu olayda: düzlem yataya yakın (eğim 2,3°); doğrultu sayısal olarak kararsızdır. Geriye dönük öncü çözümlemesi (ters Omori) yöntemin kendi güvenilirlik beyanı p ≤ 0,05 · mevcut 0,140 Öncüler ancak ana şok bilindikten sonra tanımlanabilir (öncü etkinliğinin özellikleri için Jones ve Molnar, 1979); arka plandan ayrışmayan etkinliğin öncü dizisi sayılmaması bu çalışmanın ölçütüdür. Bu olayda: etkinliğin arka plandan ayrışmaması (negatif binom p = 0,140 > 0,05; taban 19 kutu). Sismisite göç zarfı (doğrusal / difüzif) yöntemin kendi güvenilirlik beyanı |ΔAICc| ≥ 2 · mevcut < 2 ΔAICc < 2 iken model seçimi yapılamaz; bu durumda modellerden birini seçilmiş gibi sunmak veriye dayanmaz. Bu olayda: doğrusal ve difüzif modellerin bu veriyle ayırt edilememesi (|ΔAICc| < 2). Hiposantr konum kalite notu yöntemin kendi güvenilirlik beyanı — Konum kalite notu, kalite ölçüleri benimsenen hiposantrı veren kurumun çözümüne aitse ve çözüm türüne (yerel, bölgesel, telesismik) uygun eşiklerle kurulur; yerel ağ eşikleri en yakın istasyonu 100 km'den uzak çözümlere uygulanmaz (işletimsel ölçüt; ölçütlerin tartışması için Husen ve Hardebeck, 2010). Bu olayda: çözüm türünün (yerel, bölgesel, telesismik) belirlenememesi — yerel ağ eşikleri bu çözüme doğrudan uygulanamaz. Eleme elle değil, önceden tanımlı kapılarla yapılmıştır: istatistiksel güç (örneklem ya da gözlem süresi bu çalışmanın raporlama eşiğinin altındadır) ve yöntemin kendi güvenilirlik beyanı (yöntemin kendi ölçütü sonucu güvenilir bulmamıştır). Örneklemi ya da belirsizliği sınırda kalan çözümlemeler elenmemiş, çekinceyle raporlanmıştır (çekince çizelgesi). Eşikler bu çalışmanın kendi raporlama eşikleridir; dayanağı gerekçe sütunundadır. Tablo A5. Çekince düşülen çözümlemeler Çözümleme Çekince Omori–Utsu artçı sönümü Sönüm üsteli p ancak uydurma kısıtlıyken ölçümdür. Uydurma en az 20 artçıyla kurulur; değerin bulgu olarak raporlanması için bu çalışmanın ölçütü n ≥ 50, p'nin standart sapması ≤ 0,20 ve gözlem süresinin c değerinin en az 10 katı olmasıdır (işletimsel ölçütler; en büyük olabilirlik kestirimi için Ogata, 1983; Utsu vd., 1995). Bu olayda: uydurmanın ana şoktan başlaması ve ilk saatlerde tamlık eşiğinin benimsenen eşiğin üzerinde olması (ilk pencerede Mc 2,9 > 1,7; eşik benimsenen değere ana şoktan 5,1 saat sonra inmektedir) — ilk saatlerin olay sayısı eksik olduğundan c yukarı yanlı olabilir. Reasenberg–Jones artçı dizisi oranı Dizi oranı modeli (Reasenberg ve Jones, 1989) dizinin a, b, p ve c parametreleriyle kurulur; bu değerler dizinin kendisinden kestirilemediğinde oranın bu diziyi betimlemediği bu çalışmanın değerlendirmesidir. Bu olayda: bağlı olduğu Omori–Utsu sönüm parametrelerinin (p, c) çekinceyle raporlanması; b değerinin de ilk saatlerdeki katalog eksikliği nedeniyle aşağı yanlı olabilmesi. Yinelenme aralığı (nadirlik) Yinelenme aralığı, çalışma olayı dışlanarak ve kataloğun tamlık döneminde eşik üstü bağımsız olayların sayımından kestirilir; n ≥ 5 iken nokta değer %95 aralığıyla, 1 ≤ n < 5 iken yalnız aralık, n = 0 iken yalnız alt sınır verilir (işletimsel ölçüt). Tamlık dönemi saptanamadığında değer çekinceyle raporlanır. Bu olayda: katalog tamlık döneminin saptanamaması (eksik katalog sayımı düşürür; T üst yanlı olabilir). Frohlich kaynak-tipi üçgeni Üçgen bir dağılım gösterimidir; birkaç mekanizmayla rejim ifadesi kurulamaz. Bu olayda: en sık sınıfa ilişkin oranın (doğrultu atımlı; 12/39, %31) %95 Wilson (1927) aralığının (%17–50; 27 bağımsız küme) işletimsel %45 eşiğini içermesi. Artçı dönemi b değeri Dizi b değeri kendi tamlık eşiğinde kestirilir; bulgu için eşiğin doğrulanması, Mc üstü N ≥ 50 ve göreli belirsizlik ≤ 0,15, çekinceli raporlama için N ≥ 30 ve göreli belirsizlik ≤ 0,25 aranır; üst kuyruk uyumunun binom olasılığı 0,01'in altındaysa raporlanmaz (işletimsel ölçüt). Ana şoku izleyen ilk saatlerde küçük olaylar kataloğa eksik girdiğinden tamlık eşiği zamanla değişir: eşik zamana göre sıralı kayıtlarda kayan pencereyle izlenir (Woessner ve Wiemer, 2005) ve ilk pencerelerin eşiği benimsenen eşiği aşıyorsa tek eşikle kurulan b çekinceyle verilir, ilk saatler dışlanarak ikinci kez kestirilir. Bu olayda: ana şoku izleyen ilk saatlerde tamlık eşiğinin benimsenen eşiğin üzerinde olması (zamana göre 50 olaylık kayan pencerede ilk pencerenin eşiği Mc 2,9 > 1,7; eşik benimsenen değere ana şoktan 5,1 saat sonra inmektedir) — tek eşikle kurulan b aşağı yanlı olabilir; ilk 5,1 saat dışlandığında b = 0,81 ± 0,04 (Mc 1,7; N = 498). Bu çözümlemelerin sonuçları, raporda verildikleri yerde çekince sütunundaki sınırla birlikte okunmalıdır. Çekince, sonucun dayandığı örneklemin, gözlem süresinin, belirsizliğin, yakınsamanın ya da girdi verisinin bu çalışmanın bulgu ölçütünü karşılamadığını gösterir; her satırın ölçülen nedeni kendi hücresindedir. Tablo A6. Çapraz-kaynak tekilleştirmede birleştirilen kayıt kümeleri Küme UTC Kaynak Enlem Boylam M 1 29.04.2020 14:34:36 AFAD 40,904°K 28,429°D ML 1,8 — 29.04.2020 14:34:34 ISC (ISK) 40,853°K 28,290°D ML 2,1 2 21.03.2021 21:33:56 ISC 40,553°K 28,158°D ML 3,6 — 21.03.2021 21:34:02 NIEP 40,771°K 27,712°D ML 3,5 3 19.04.2021 06:48:30 AFAD 40,803°K 28,597°D ML 1,8 — 19.04.2021 06:48:29 ISC (ISK) 40,749°K 28,837°D ML 1,5 4 01.05.2021 22:35:31 AFAD 40,766°K 28,550°D ML 1,3 — 01.05.2021 22:35:29 ISC (ISK) 40,839°K 28,717°D ML 1,6 5 11.06.2021 14:49:42 AFAD 41,184°K 28,384°D ML 0,8 — 11.06.2021 14:49:37 ISC (ISK) 41,183°K 28,792°D ML 1,1 6 13.06.2021 07:35:07 AFAD 40,868°K 28,279°D ML 1,5 — 13.06.2021 07:35:04 ISC (ISK) 40,920°K 28,023°D ML 1,8 7 04.10.2021 03:12:10 AFAD 40,792°K 27,598°D ML 1,5 — 04.10.2021 03:12:10 ISC (ISK) 40,806°K 27,740°D ML 1,5 8 04.10.2021 03:19:40 AFAD 40,794°K 27,692°D ML 1,6 — 04.10.2021 03:19:41 ISC 40,787°K 27,695°D ML 1,7 9 21.12.2021 05:42:56 AFAD 40,854°K 27,988°D ML 1,6 — 21.12.2021 05:42:55 ISC (ISK) 40,830°K 28,126°D ML 1,8 10 26.03.2022 19:11:56 AFAD 40,829°K 27,653°D ML 1,1 — 26.03.2022 19:11:53 ISC (ISK) 40,907°K 27,835°D ML 1,4 11 04.04.2022 17:03:00 AFAD 40,841°K 28,668°D ML 2,6 — 04.04.2022 17:03:00 ISC (ISK) 40,845°K 28,699°D ML 2,9 12 05.06.2022 11:51:06 AFAD 40,867°K 28,416°D ML 1,3 — 05.06.2022 11:51:04 ISC (ISK) 40,879°K 28,279°D ML 1,7 Duyarlılık — düşen kayıt: 10 km → 134 · 20 km → 163 · 40 km → 179 · 70 km → 180 İki kayıt (1) Δt ≤ 20 s, Δkonum ≤ 56 km ve ΔM ≤ 0,5 ya da (2) Δt ≤ 5 s ve Δkonum ≤ 56 km (büyüklük ölçüsü farkı gözetmeksizin) koşulunu sağladığında aynı olay sayılmıştır; konum toleransı kutu boyutuyla ölçeklenmiştir (56 km). Her küme bir fiziksel olayı temsil eder; ilk satır seçilen temsilcidir. Tekilleştirmede düşen 180 kaydın kümelerinden ilk 12 tanesi listelenmiştir. Koordinatlar her kaynağın bildirdiği ondalıkla verilmiştir. Alt bölüm: farklı konum toleranslarında düşen kayıt sayısı (duyarlılık). Ek B — Tarihsel bağlam: çalışma alanı çevresindeki geçmiş büyük depremler Tarihsel kayıtların dağılımı Şekil 12a ve 12b'de, bölgesel odak mekanizması çerçevesi Şekil 12c'de verilmiştir. Tarihsel eşik üstü depremler Tablo B1'de verilmiştir. Şekil 12a. Çalışma olayından önceki eşik üstü kayıtlarda daire çapı büyüklüğü, dolgu rengi oluş dönemini gösterir. Turkuaz elmas derlemenin en büyük kaydı, sarı yıldız çalışma olayıdır. Kayıt eşiği yakın kuşakta M ≥ 5, bölge kuşağında M ≥ 6 olarak alınmıştır. Mavi kesikli dikdörtgen çalışma alanıdır (birleşik katalog, 1900 sonrası; derleme yarıçapı 150 km, yakın kuşak 60 km). Şekil 12b. Tarihsel eşik üstü depremlerin büyüklükleri yıllara göre çizilmiştir; yeşil yakın kuşak, turuncu bölge kuşağıdır (birleşik katalog, 1900 sonrası; büyüklükler, varsa ISC-GEM Mw: International Seismological Centre, 2026; Di Giacomo vd., 2015, 2018). Şekil 12c. Bölgesel odak mekanizması çerçevesi: harita, çevrede yayımlanmış çözümlerin Mw sırasıyla en büyüklerini gösterir; ötelenen küreler okla konumlarına bağlıdır. Küreler alt yarıküre izdüşümünde odak mekanizmalarıdır (kırmızı kadran sıkışma). Mw sırasıyla en büyük 4 çözüm künyelidir (öbür 20 küre künyesizdir); künye çözümün moment büyüklüğünü (GCMT Mw), bir düğüm düzleminin doğrultu, eğim ve kayma açısını ve yılını (çalışma penceresi içindeki çözümlerde tarihini) verir. Küçük daireler pencere olayları, kesikli dikdörtgen ayrıntı haritasının kadrajıdır (mekanizma kümesi: bölgesel küme [n = 39]; gerilme inversiyonu olay merkezli mekanizma popülasyonundandır [n = 15]; faylar: MTA TDFH-2026 [Elmacı vd., 2026]). Tablo B1. Tarihsel eşik üstü depremler (1900 sonrası, olay anından önce) Tarih Mw Derinlik (km) Uzaklık (km) Ölçüt Yer E/E₀ 17.08.1999◆ 7,6 16 144 M ≥ 6, 150 km içinde Başiskele (Kocaeli) ×130 18.03.1953 7,3 10 89 M ≥ 6, 150 km içinde Türkiye ×45 09.08.1912 7,2 15 103 M ≥ 6, 150 km içinde Türkiye ×32 06.10.1964 6,8 14 66 M ≥ 6, 150 km içinde Türkiye ×7,9 13.09.1912 6,7 15 87 M ≥ 6, 150 km içinde Kumbağ — 30 km GB ×5,6 04.01.1935 6,3 15 65 M ≥ 6, 150 km içinde Türkiye ×1,4 10.08.1912 6,2 10 85 M ≥ 6, 150 km içinde Biga — 23 km KD ×1,0 18.09.1963 6,1 30 81 M ≥ 6, 150 km içinde Türkiye ×0,71 Yakın kuşakta (≤ 60 km) dış merkeze en yakın kayıtlar (yukarıda listelenmeyenler, uzaklık sırasıyla) 26.09.2019 5,7 8 4 M ≥ 5, 60 km içinde Silivri (İstanbul) ×0,18 24.04.1988 5,3 14 9 M ≥ 5, 60 km içinde Türkiye ×0,045 22.10.1905 5,8 15 10 M ≥ 5, 60 km içinde Marmara Ereğlisi — 30 km GD ×0,25 Büyüklükler, kayıt ISC-GEM kataloğunda (International Seismological Centre, 2026; Di Giacomo vd., 2015, 2018) varsa onun moment büyüklüğüdür (Mw), yoksa kaydın moment tensörü (GCMT) ya da kurum raporlarındaki moment büyüklüğü, o da yoksa birleşik kataloğun temsilci değeridir; 12 kayıtta değer ya da tür katalogdakinden ayrışır. Derleme, dış merkeze 60 km içindeki M ≥ 5 ve 150 km içindeki M ≥ 6 depremlerden oluşur (kutudaki 150 km'den uzak olaylar girmez); her kaydın ölçütü “Ölçüt” sütunundadır. 21 tekil kayıttan en büyük 8 olay listelenmiştir (yakın kuşağın kayıtları alt bölümde). Dizi ayrımı ölçütünün (olaydan önceki 30 gün ve sonrası, dış merkeze 56 km içinde) kapsadığı 4 eşik üstü kayıt tarihsel derlemeye alınmamıştır. 1964 öncesi (küresel standart ağ öncesi) 7 kaydın büyüklüğü yeniden değerlendirme ürünüdür ve kaynağa göre ≈ 0,3–0,5 birim ayrışabilir. E/E₀: ışınan enerjinin bu olayınkine oranı (büyüklük farkından); ◆ en büyük kayıt. Yalnız ülke adı yazılı kayıtların yer künyesi yoktur. Veri Erişilebilirliği Kullanılan deprem kataloğu, 24.04.2020 – 22.07.2025 dönemi için birleşik çok-kaynaklı arşivden sorgulanmıştır (AFAD, ISC, EMSC); sorgu kutusu ve tekilleştirme ölçütleri Veri ve Yöntem bölümünde verilmiştir. Fay katmanı ve yardımcı veri setlerinin künyeleri Kaynakça ile şekil altyazılarındadır. Katalog kayıtlarını üreten ağ ve bültenler: AFAD (Disaster and Emergency Management Authority, 1990), ISC (International Seismological Centre, t.y.) ve EMSC (European-Mediterranean Seismological Centre, t.y.). Pencere kataloğunun kurumlarına ek olarak çalışma olayının kurum çözümlerinde GFZ (GEOFON Data Centre, 1993), GSI, INGV, NIEP (National Institute for Earth Physics, 1994) ve USGS (U.S. Geological Survey, 2017); arka plan döneminin sorgusunda NOA (National Observatory of Athens, Institute of Geodynamics, Athens, 1975) kayıtları kullanılmıştır; doğrulanmış künyesi bulunmayan kurumlar yalnız adıyla verilmiştir. Tarihsel derlemenin büyüklükleri, kayıt ISC-GEM kataloğunda varsa onun moment büyüklüğüdür (International Seismological Centre, 2026; Di Giacomo vd., 2015, 2018); yoksa kaydın moment tensörü (GCMT) ya da kurum raporlarındaki moment büyüklüğü, o da yoksa birleşik kataloğun temsilci değeridir. Moment tensörleri Global CMT kataloğundandır (Dziewonski vd., 1981; Ekström vd., 2012). Tepki spektrumunun ivme kaydı KO ağının (Kandilli Observatory And Earthquake Research Institute, Boğaziçi University, 1971) KO.SILV istasyonundandır. İstasyon zemin parametreleri (Vs30, zemin sınıfı) ivme istasyonuna en yakın AFAD TADAS istasyonundan (3404, 1,4 km uzakta) alınmıştır (AFAD, t.y.); bu istasyon Türkiye ulusal kuvvetli yer hareketi ağına aittir (Disaster and Emergency Management Authority, 1973). Birleşik çok-kaynaklı katalog, bu çalışmada kurum çözümlerinin çapraz-kaynak tekilleştirilmesiyle derlenmiş türetilmiş bir üründür; kaynakçada ayrı bir eser olarak listelenmez. Harita altlığı karoları için sağlayıcının istediği atıf: “Sources: Esri, HERE, Garmin, © OpenStreetMap contributors, and the GIS user community” (erişim: 16.10.2026). Konum haritasının (Şekil 1'in iç haritası) altlığı için sağlayıcının istediği atıf: “Source: US National Park Service” (erişim: 16.10.2026). GNSS hız vektörleri Nevada Geodetic Laboratory'nin (NGL) MIDAS hız ürünündendir (Blewitt vd., 2016, 2018) (erişim: 16.10.2026). Dalga formu kaydı (KO.SILV) KOERI veri merkezinin FDSN dataselect servisinden alınmıştır; istasyon, Kandilli Observatory And Earthquake Research Institute, Boğaziçi University (1971) künyeli KO ağına aittir (erişim: 16.10.2026). Topluluk şiddeti verisi USGS “Did You Feel It?” ürününden ve model şiddeti USGS ShakeMap ürününden, uyarı düzeyi USGS PAGER ürününden alınmıştır (erişim: 16.10.2026). Levha sınırları sayısal levha sınırı modelindendir (Bird, 2003). Lisans ve yeniden kullanım Katalog kayıtları (AFAD, ISC, EMSC) ilgili kurumların kendi yayım ve kullanım koşullarına tabidir; bu çalışma ham katalog kayıtlarının yeniden dağıtımını yapmaz, yalnız türetilmiş istatistikleri, şekilleri ve çizelgeleri yayımlar. Diri fay katmanı, harita altlığı karoları ve yardımcı veri setleri de kendi sağlayıcılarının koşullarıyla bağlıdır — bu veriler için yeniden kullanım izni doğrudan sağlayıcıdan alınmalıdır. Diri fay katmanının kullanım koşulu (sağlayıcı beyanı): MTA resmî yayını — kaynak gösterilerek kullanım. Levha sınırı modelinin kullanım koşulu (sağlayıcı beyanı): ODC-BY 1.0. Tarihsel büyüklüklerin kaynağı olan ISC-GEM kataloğunun kullanım koşulu (sağlayıcı beyanı): CC BY-SA 3.0 (Unported). Yazılım ve yöntem Bu rapordaki veri işleme, istatistiksel çözümleme ve hesapların tamamı; şekiller, haritalar, çizelgeler ve metin, Jeofizik Mühendisi T. Batuhan BULGURLULAR tarafından tasarlanıp kodlanan YAPI ZEMİN yazılımlarıyla, yazarın kendi yöntem ve hesaplarıyla üretilmiştir. Sonuçlar başka çalışmalardan aktarılmamış; birincil deprem katalogları ve moment tensörü çözümlerinden (kaynaklar: Veri erişilebilirliği) yazar tarafından yeniden hesaplanmıştır; yöntemlerin bilimsel dayanakları kaynakçadadır. PDF, web sürümü, çevrimdışı HTML, çizelge verileri ve atıf dosyaları aynı hesap girdisinden üretilmiş olup birbiriyle birebir tutarlıdır (girdi özeti SHA-256: 07861c9f0ba5a93f3ee6cda1bb89223f1305c19bf1ea81ffe5209dff00a0904d). Rapor yayımlanmadan önce yazarın denetiminden geçer; yayımlanan sürüm dondurulur, her değişiklik yeni sürüm olarak kayda geçer. Telif ve kullanım © 2026 T. Batuhan BULGURLULAR · YAPI ZEMİN. Bu raporun metni, şekilleri, haritaları, çizelgeleri ve hesap sonuçları yazarın özgün çalışmasıdır; tüm hakları saklıdır. Yazarın yazılı izni olmadan çoğaltılamaz, değiştirilemez, yayımlanamaz ve ticari amaçla kullanılamaz. Bilimsel çalışmalarda kaynak gösterilerek kısa alıntı yapılabilir. Üçüncü taraf verilerinin lisansları saklıdır: ISC-GEM kataloğundan türetilen veri çizelgeleri CC BY-SA 3.0 koşullarına tabidir.
